Här kommer en bildtråd där ni kan posta egna (eller andras!) DIY-projekt som ni tycker är värda att uppmärksamma. Vi ber er att inte lägga några bildtomma inlägg. Oväsentliga inlägg kommer att raderas helt hänsynslöst.

Lägg gärna en länk till projektet också!

Jag börjar:



Detta är naturligtvis skrutten famösa 9LAEH: viewtopic.php?f=3&t=18807&full=1

[rajapruk]

Mitt mögtalarprojekt "JBL Kebnekaise":
viewtopic.php?f=3&t=65163&hilit=kebnekaise



hornlåda under.JPG (34.96 KiB) Visad 32885 gånger

låda 1.PNG (223.92 KiB) Visad 32885 gånger

låda 2.PNG (176.45 KiB) Visad 32885 gånger

låda 3.PNG (121.92 KiB) Visad 32885 gånger

[Prozac]

Några bilder från ett Tabaq TL-bygge efter B Johannesens förlaga fast lite modifierat förstås. Element är TB w4-1320sif.

[paa]

Det här är Olle Mirsch sista högtalare, en trevägs Rondo som han tillverkade i endast ett par för eget bruk:

[Prozac]

Ett projekt med SB basar och vifa diskanter. Ambience-diskanterna spelar från 10khz och med halva styrkan jämf de framåtriktade.

[Prozac]

Eftersom aktiviteten i denna tråd (som var ett förslag från mig) är så låg känner jag mig nödgad att visa några bilder på ett hommage-bygge till S Carlsson. Lite som en OA50 på högkant fast med mindre vinkel på baffeln för att inte lyssna alltför mycket utanför vertikal axis.

[Eri]

Mitt senaste bygge. NeXT Monitor.
viewtopic.php?f=3&t=70453

[Maccis]

LP-förvaring i Billy:


Byggtråd:
viewtopic.php?f=3&t=72277

[sammel]

En trevägshögtalare med slitsportar waveuide och digitala filter
med SB acustics element,
1st SB diskant SB26ADC-C000-4
1 st SB mellan SB15NBAC30-4
1 st Satori WO24P-4
viewtopic.php?f=16&t=59067&start=120
Bygget börjar längst ner på denna sida

[Prozac]

Två och en halvvägs högtalare. 2xSeas CA18RNX och 1xSeas 27TDFC. Waveguide från Visaton. Passivt filter. Basreflex avst till ca 36hz. HxBxD = 93x24x30cm.

TMM 22-08_3.jpg (99.24 KiB) Visad 26330 gånger

[Kraniet]

Två och en halvvägs högtalare. 2xSeas CA18RNX och 1xSeas 27TDFC. Waveguide från Visaton. Passivt filter. Basreflex avst till ca 36hz. HxBxD = 93x24x30cm.

TMM 22-08_3.jpg

Snyggt!

[EnTillBjorn]

En variant av Maartens räv! Står tillfälligt på några markstenar.


[radelius]

Får man fråga hur filterlösningen till Rävarna ser ut?

[Kraniet]

En variant av Maartens räv! Står tillfälligt på några markstenar.


Väldigt stiligt! och vilket ljud sedan

[Amatoeren]

Senaste bygge från Amatören, Sigyn:

[Amatoeren]

Senaste bygge från Amatören, Sigyn:
[ Bild ]

Byggtråd http://www.hififorum.nu/forum/topic.asp?TOPIC_ID=93807&whichpage=28 en bit ner på sidan.

[Amatoeren]

Senaste galenskaperna, 3D-printade och sandfyllda horn. Prototyp till vänster:

2023-09-09 (3)_krymt.jpg (315.84 KiB) Visad 21669 gånger

[Amatoeren]

Fjorgyn MKII, dynamik!

[Amatoeren]

Lite nytt på gång...

2023-11-12 (18) krymt.jpg (320.5 KiB) Visad 20697 gånger

[exmag]

Jag får väl bidraga med en bild på mitt senaste bygge som gör att det blir lättare att såga till skivorna med bättre kvalité än tidigare. Håller på att skapa en tråd om bygget:


[Amatoeren]

Fjorgyn Mark III

2024-08-08 (6)_krymt.jpg (319.95 KiB) Visad 16435 gånger

[Amatoeren]

Fjorgyn Mark III, fortfarande en reslig skapelse på 2,06 meter.

2024-08-08 (4)_krymt.jpg (280.34 KiB) Visad 16359 gånger

[Amatoeren]

Fjorgyn med vänner!

2024-08-08 (11)_krymt.jpg (319.92 KiB) Visad 16298 gånger

[nuffe]

Pågående bas byggnation, ska bli totalt 6 st varav 2 st som ska spela på "sidan"

Pågående

90 grader vriden.jpg (1.69 MiB) Visad 15560 gånger

Lackad

90 grader vriden.jpg (1.69 MiB) Visad 15560 gånger

PS Varför blir det 2 bilder på den första?? Finns bara en st i mitt skrivna inlägg

[exlssn]

TABAQ TL https://www.diyaudio.com/community/thre ... and.88787/
Faital Pro 4Fe32 https://www.hifikit.se/4fe32.html
IKEA Silvertopp https://www.ikea.com/se/sv/p/silvertopp ... -40424224/
AliExpress högtalargaller 4x6" med plastram https://www.aliexpress.com/item/4000027 ... 18028AAyfd





[sportbilsentusiasten]

Kul projekt!

[Prozac]

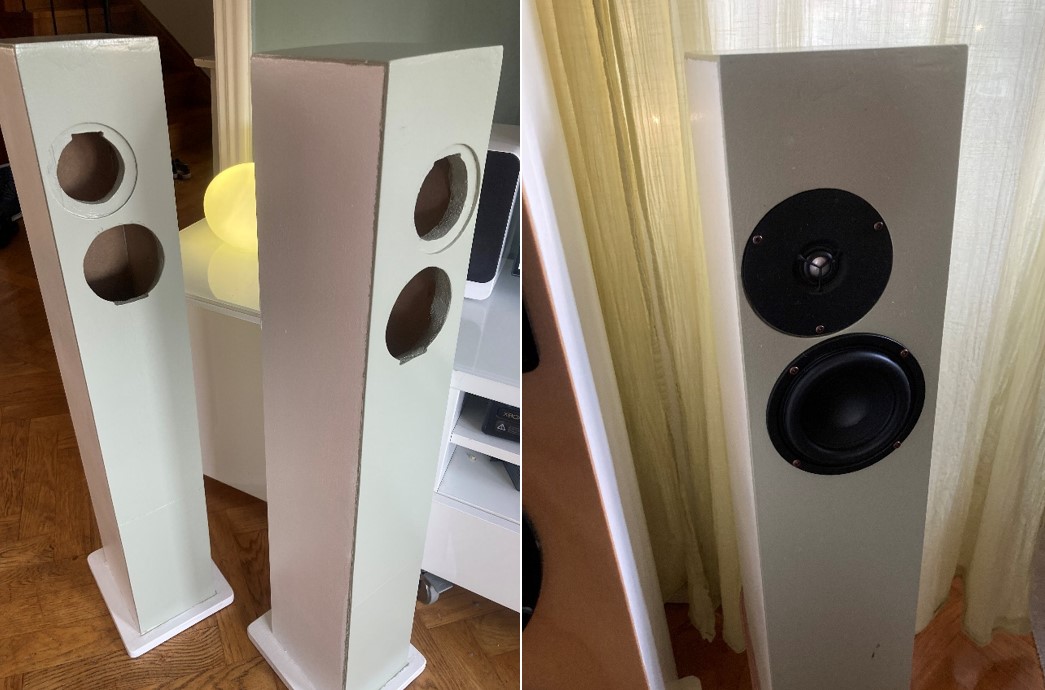

]En liten smal tvåvägare baserad på MLTL Tabaq. Diskant är de äldre Seas 19 TAF/D och bas är de prisvärda mini-basarna Dayton TCP 115-8. Filtren 2a ordn elektriskt. Port på baksidan. BxHxD 13,5x84x16 cm.

Skärmbild 2025-10-09 132204.jpg (130.78 KiB) Visad 742 gånger

Skärmbild 2025-10-09 134849.jpg (79.5 KiB) Visad 736 gånger

[exmag]

PS Varför blir det 2 bilder på den första?? Finns bara en st i mitt skrivna inlägg

du har lagt in samma bild två gånger medan den andra bilden bara är bifogad.

[Chris71]

Det här är Olle Mirsch sista högtalare, en trevägs Rondo som han tillverkade i endast ett par för eget bruk:

[ Bild ]

Och lyckligtvis så har de fått ett fortsatt liv där de uppskatas av hans brorson som nu förvaltar dem, någon solig dag eller kanske snarare regnig så kommer jag att slutföra mina basmoduler så att mina klot kan få den upphöjda plats som de förtjänar.
