En såg för högtalare som inte behöver tas fram eller bort!

Inläggav xmag » 2024-06-11 11:56

Jag har inte haft plats för ett riktigt sågbord. Därför har jag alltid hållit till på golvet med klossar under skivan som skall sågas och med en cirkelsåg i handen. Det är svårt att såga helt rakt och efter utritade streck. Det är bökigt att ta fram grejerna och lägga tillbaka efter sågning. Under tiden jag blivit äldre har denna metod också börjat ta på kroppen. Därför har jag nu byggt en unik fast såg som nästan inte tar upp plats på golvytan alls. Dessutom kan den alltid stå framme klar att användas.

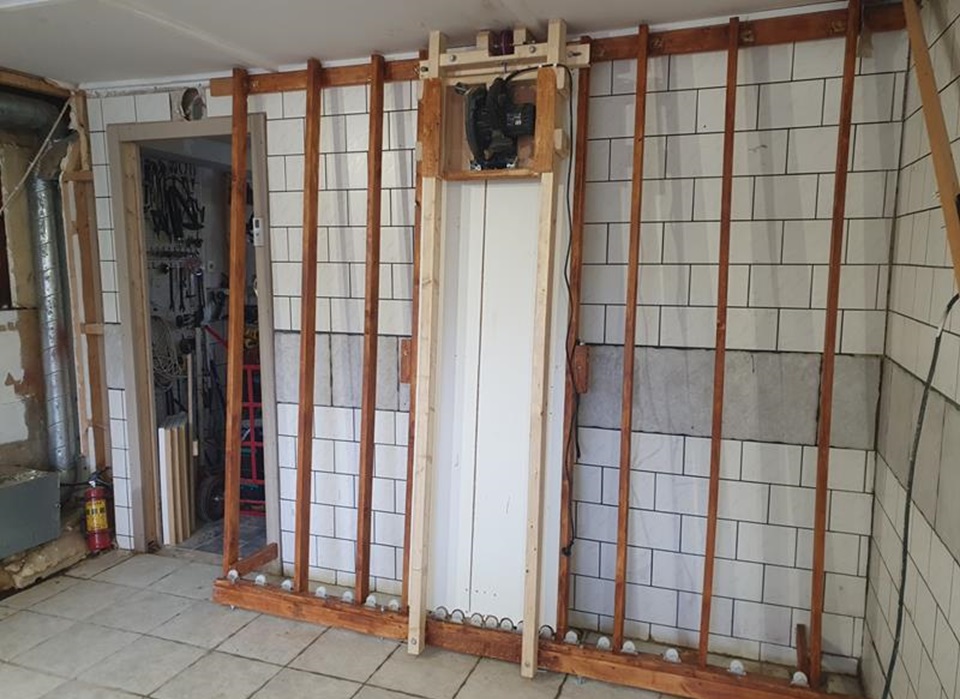

Först gjorde jag i ordning en vägg i Garaget. På väggen hängde innan detta en länga med väggskåp, tidigare köksskåp. Under dem hade jag ett arbetsbord på en 38mm tjock bänkskiva. Skåpen och bänkskivans viktigaste uppgift var att samla skräp så att få bort dem var bara bra.






Bygget tar form:





Det är viktigt att allt blir rakt och i vinkel. Här används tvingar för att få allt helt plant.





Monteringsvinklar användes ofta.





Nu är jag på god väg.





För att få underliggaren i våg används vattenpass och plåtvinklar.






Det är viktigt att det verkligen ligger i våg för att få exakt vinkel när man sågar senare. Vattenpasset i bilden ser ut som den inte är i våg. Det är fotovinkeln som luras, den är exakt i våg.





Hjul skall monteras upp och nerpå. Hjulen måste monteras lite utanför regeln de står på för att ingen tunn skiva skall kunna slinta mellan hjul och reglar.











Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2939
Blev medlem: 2021-01-12

Re: En såg för högtalare som inte behöver tas fram eller bor

Inläggav xmag » 2024-06-11 12:05

Ledskenorna monterade av trä:












Ledskenorna är justerbara i överkant för att kunna såga rätvinkligt:










Lade till en hel del hjul extra innan det var klart. Bilden visar innan hjulen lades till:




Släden. Jag valde bort hjul som den skall rulla på. Istället smorde jag in ledstängerna med stearin:














Under sitter det plåtbitar för att släden inte skall ramla av:
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2939
Blev medlem: 2021-01-12

Re: En såg för högtalare som inte behöver tas fram eller bor

Inläggav xmag » 2024-06-11 12:13

Cirkelsågen placerad i släde. Jag letade efter den starkaste cirkelsågen jag kunde hitta. På Jula hade de en Cat på 1.800 Watt:

















För att man enkelt skall orka lyfta sågsläden uppåt måste en motvikt placeras på andra sidan av sågen. För detta behövs löphjul högst upp. Jag byggde hjulen som vajern skall löpa genom själv.



Löphjulens bräda orkade inte bära bakre löphjulet som hänger ut i luften en bit så den gick av.
Upptäckte också att stålvajer inte är optimalt för detta ända mål så jag bytte den till ett rep:




Köpte en sådan här med kullager...




...och detta:





Jag skar av gummidäcket och tillverkade sidostöd med en kraftig axel:




Monterade sedan paketet på plats efter att jag sågat upp så att den får plats (fick palla under lite på ena sidan för att axeln skulle ligga helt vågrät). Det blev stor skillnad. Nu löper sågsläden lätt och efter sågning åker sågsläden nästa upp av sig själv :
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2939
Blev medlem: 2021-01-12

Re: En såg för högtalare som inte behöver tas fram eller bor

Inläggav xmag » 2024-06-11 12:19

Nu skall första riktiga sågningen göras med en 30mm tjock bänkskiva:




Sågen är igång och jag drar släden ner lugnt men inte sakta:




Första riktiga sågningen är klar. Jag kände inte att jag sågade igenom 30mm skiva, hörde bara "lite" sågljud:




Mätte skivan med vinkelhake och den tycks vara helt i vinkel:




Sågskäret ser ut som om den kom direkt från fabrik:




Sågande sammanlagt 4st uppmätta skivor. De blev exakt efter måtten. Det tog mindre än en minut att såga dem och jag behövde varken plocka fram sågen och plocka bort den efter sågning. Exakt så vill jag det (håller samtidigt på att bygga om ventilationen som sitter på garageväggen mot huset. Därför ser det stökigt ut):




Det som återstår är att bygga in en funktion så att jag kan stå raklång och såga småbitar. Inget kul att sitta på golvet för detta. Jag skall också bygga en justering under sågbordet så att jag enkelt kan justera sågvinkeln. Därefter kommer städning av garaget och målning av sågbordet att göras.




Här har jag börjat med en ny sågställning högre upp för att slippa kröka rygg. De två klossarna på sågramens utsida:









Ena sidostödet är reglerbart för att kunna hålla en rak vinkel. Muttern ovanpå används för att skruva fast “hyllan” genom bulten som skymtar på baksidan:
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2939
Blev medlem: 2021-01-12

Re: En såg för högtalare som inte behöver tas fram eller bor

Inläggav xmag » 2024-06-11 12:26

Så här ser det ut när hyllan är på plats. Sågsnittet i hyllan säkerställer att skivorna sågas igenom. Klossen längre ner ser till att släden inte går för långt ner:















En liten skiva skall sågas. Hålls fast med en snabbtving:




Sågas:






Klart. Fungerar perfekt:





Laserad:




Monterade på ett antal hjul till:












Sedan jag byggde denna har jag sågat en del. Det är bekvämt att slippa dra fram grejerna på golvet och sitta sitta på huk och såga för att sedan plocka bort allt med sopning mm.
Jag har också kopplat en dammsugare till sågen som startar automatiskt när sågen startas. Fungerar bra, bara lite spån hamnar på golvet.
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2939
Blev medlem: 2021-01-12

Re: En såg för högtalare som inte behöver tas fram eller bor

Inläggav xmag » 2024-06-11 12:28

Det som återstår är att kunna vrida cirkelsågen på sidan så att jag kan såga hela skivor på längden. Vertikalt klara den 190cm.

Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
juanth

Inlägg: 3724
Blev medlem: 2012-04-18
Ort: Sthlm

Re: En såg för högtalare som inte behöver tas fram eller bor

Inläggav juanth » 2024-06-11 12:31

Bygger du dessa på beställning? :wink:
Mycket tjusigt
Mvh Johan

Orthoakustiska öron. Bor i Sörmland och ibland i Sthlm

Styrelseledamot sedan maj 2024 i Stiftelsen Stig Carlsson.

Användarvisningsbild
xmag

Inlägg: 2939
Blev medlem: 2021-01-12

Re: En såg för högtalare som inte behöver tas fram eller bor

Inläggav xmag » 2024-06-11 12:49

juanth skrev:Bygger du dessa på beställning? :wink:
Mycket tjusigt

Det skulle jag vilja men tyvärr räcker tiden inte till.
I övrigt tackar jag för ditt fina omdöme!
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
smile

Inlägg: 1156
Blev medlem: 2006-04-10
Ort: Rimbo

Re: En såg för högtalare som inte behöver tas fram eller bor

Inläggav smile » 2024-06-11 12:50

Kreativt och praktiskt, tack för att du delar med dig! :)

Användarvisningsbild
Belker

Inlägg: 5374
Blev medlem: 2003-07-16
Ort: Hill St. Pct

Re: En såg för högtalare som inte behöver tas fram eller bor

Inläggav Belker » 2024-06-11 13:01

Bra!

Användarvisningsbild
sammel

Inlägg: 2104
Blev medlem: 2013-11-17
Ort: Oskarshamn

Re: En såg för högtalare som inte behöver tas fram eller bor

Inläggav sammel » 2024-06-11 13:51

Du är ju verkligen påhittig XMAG.
Bra gjort.
Min anläggning Nätverksspelare - Azur 851N. DSP - OpenDRC-DA8. Slutsteg CVA 535. A800.
XLI 2500. Hembyggda högtalare med SB acustic, Satori o BMS element
https://freesound.org/home/

Användarvisningsbild
xmag

Inlägg: 2939
Blev medlem: 2021-01-12

Re: En såg för högtalare som inte behöver tas fram eller bor

Inläggav xmag » 2024-06-11 14:12

TACK alla!

Ja, jag tror jag är påhittig. Ni skulle se allt jag gjort under åren. Mestadels före mobiltelefonerna så jag har få eller inga bilder på det.
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2939
Blev medlem: 2021-01-12

Re: En såg för högtalare som inte behöver tas fram eller bor

Inläggav xmag » 2024-06-11 18:28

Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Imperial-Blomman

Inlägg: 1286
Blev medlem: 2022-11-10

Re: En såg för högtalare som inte behöver tas fram eller bor

Inläggav Imperial-Blomman » 2024-06-11 18:46

Kul bygge å kul att de funkar.
Ja va inne på å göra en bandsåg själv som skulle kunna ta en meter på höjden.
Min far sade strängt nej.
Då hade farsan precis skrotat en gammal bandsåg m trästomme.
Deltidare på Hifikit.

OA-52-Satori, OA-52-Purifi, OS-52, OA-116, OA-12, OD-11, OA-50.1 mfl högtalare drivet m rör å trisse steg.

momotom

Inlägg: 205
Blev medlem: 2023-07-04

Re: En såg för högtalare som inte behöver tas fram eller bor

Inläggav momotom » 2024-06-11 19:07

Ganska klokt av din far :lol:

Användarvisningsbild
xmag

Inlägg: 2939
Blev medlem: 2021-01-12

Re: En såg för högtalare som inte behöver tas fram eller bor

Inläggav xmag » 2024-06-11 20:44

Blir svårt om inte omöjligt att få en bandsåg att fungera med en så stor såghöjd med normalstora band. Finns det ens så långa band av normala dimensioner?
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

MacBruce

Inlägg: 3622
Blev medlem: 2007-10-29

Re: En såg för högtalare som inte behöver tas fram eller bor

Inläggav MacBruce » 2024-06-16 05:32

Du kan nog få praktiskt taget hur långa band du vill av vilken dimension som helst – om du svetsar ihop dem själv – vågar jag gissa efter att ha levererat automatik för hopfogning av bandsågblad (med bl.a. automatisk tandpassning och justering av längd map omgivningstemperaturen vid mätnings-tillfället), till ett av våra större företag som levererar bl.a sågblad och utrustning för att hantera sådana.. :wink:
Antropomorfiera mera!
Det är skönt att kunna tekniken. — TfA.
Medlem av ABC-klubben, http://www.abc.se

Användarvisningsbild
xmag

Inlägg: 2939
Blev medlem: 2021-01-12

Re: En såg för högtalare som inte behöver tas fram eller bor

Inläggav xmag » 2024-06-16 09:35

MacBruce skrev:Du kan nog få praktiskt taget hur långa band du vill av vilken dimension som helst – om du svetsar ihop dem själv – vågar jag gissa efter att ha levererat automatik för hopfogning av bandsågblad (med bl.a. automatisk tandpassning och justering av längd map omgivningstemperaturen vid mätnings-tillfället), till ett av våra större företag som levererar bl.a sågblad och utrustning för att hantera sådana.. :wink:

OK!
Svårt eller dyrt för en privatperson med en bandsåg hemma i garaget då.
Jag vet att sågverk med bandsågar brukar inte ha mer än 50-60cm såghöjd. En meter som efterfrågades här i tråden finns säkert men jag gissar att sådana band också är väldigt djupa för att behålla stabiliteten.
Min bandsåg kan såga 6-7 cm högt material om man vill men det är inte att rekommendera.
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

MacBruce

Inlägg: 3622
Blev medlem: 2007-10-29

Re: En såg för högtalare som inte behöver tas fram eller bor

Inläggav MacBruce » 2024-06-16 22:04

xmag skrev:
MacBruce skrev:Du kan nog få praktiskt taget hur långa band du vill av vilken dimension som helst – om du svetsar ihop dem själv – vågar jag gissa efter att ha levererat automatik för hopfogning av bandsågblad (med bl.a. automatisk tandpassning och justering av längd map omgivningstemperaturen vid mätnings-tillfället), till ett av våra större företag som levererar bl.a sågblad och utrustning för att hantera sådana.. :wink:

OK!
Svårt eller dyrt för en privatperson med en bandsåg hemma i garaget då.
Jag vet att sågverk med bandsågar brukar inte ha mer än 50-60cm såghöjd. En meter som efterfrågades här i tråden finns säkert men jag gissar att sådana band också är väldigt djupa för att behålla stabiliteten.
Min bandsåg kan såga 6-7 cm högt material om man vill men det är inte att rekommendera.


Det behöver ju inte vara bandsåg – men det efterfrågades specifikt band till sådana i sammanhanget. I en bandsåg begränsas ju också arbetsstyckets bredd "på insidan" av bandet av bandhjulens diameter. (Har dock sett en 4-hjulig bandsåg, dvs hjulen satt i 4 hörn, vilket gav större utrymme "innanför" sågbladet). En "nickesåg" – som vissa snickare kallar dem, har ju inte de begränsningarna. Hur som helst tror jag inte, att det skall vara omöjligt att få tag i sågblad som räcker mellan tak och golv. Det var ju några år sedan jag sysslade med det här, så tyvärr har jag inte några aktuella kontakter i ärendet, men någon som säljer sågblad kan nog ge upplysningar.

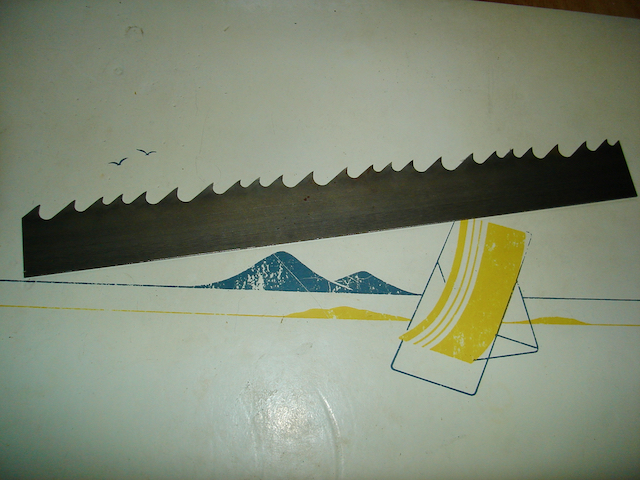

Hittade förresten en stump av blad till en "nickesåg" (bild). 38 mm brett och styvt som tusan. Det hände ju, att användare av sådana här sågar hade en stor produktion av produkter, där sågbladen huvudsakligen slets i den ena änden. Då brukade man klippa av den slitna änden och skarva i (mha induktionssvetsning) en ny bit där.
Bilagor
DSC01997 (3).jpeg
DSC01997 (3).jpeg (398.07 KiB) Visad 105 gånger
Antropomorfiera mera!
Det är skönt att kunna tekniken. — TfA.
Medlem av ABC-klubben, http://www.abc.se

Imperial-Blomman

Inlägg: 1286
Blev medlem: 2022-11-10

Re: En såg för högtalare som inte behöver tas fram eller bor

Inläggav Imperial-Blomman » 2024-06-17 00:08

Jo de va en vild ide ja hade för å tillverka Klipshorn.
Ja hittade en firma som hade 70mm djupa blad på metervara svetsade lr osvetsade.
Tanken var att ha fyra hjul för bladet å svetsad H balk som stomme.
Rullagrat bord m matning.

Ja byggde ett par Klipschorn som var omräknade från 1/4 plyfa t 22mm mdf.
Intresset för horn var svagt så de va bra att farsken satte punkt för bandsågs projektet.

Den sågen hade blivit stationär mitt i farskens snickarverksta :roll:
Ja fick även nedslag av farsken på å hyra lägenheten under mej för att kunna bygga bashorn i golvet
så som Bosse Hansson hade i sitt lyssningsrum.
