Uppgradering/renovering DUX 321

[marcus75]

Tack Roger!

[marcus75]

Var sätter jag tätningslisterna förresten?

[RogerGustavsson]

Är det vanlig skruvinfästning? Då tätar man innanför skruvarna mot hålet. Om det inte går får man täta med silikon eller liknande vid skruvarna. Det ska vara tätt och inte pysa runt elementkanten!

[marcus75]

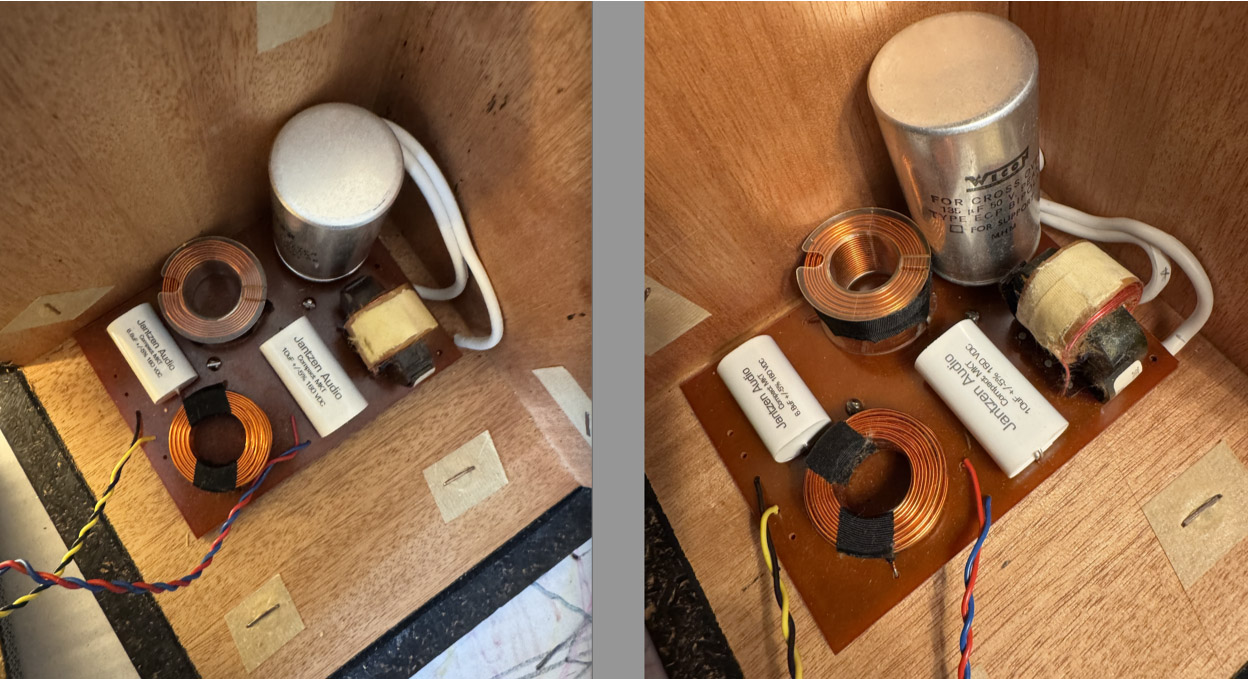

Det går långsamt framåt.. nu är iaf topparna fixade, men jag tycker att den ena (den vänstra - se bild) har en lite klarare ljudbild. Ser att jag vänt på Jantzen-komponenterna (utifrån hur texten står), men är det någon skillnad på fram/bak, in/ut på dessa? Något annat som kan ha gått fel med tanke på ljudskillnaden?

Hi mid.jpg (263.05 KiB) Visad 4637 gånger

[RogerGustavsson]

Bör inte spela någon hur du vänt kondensatorerna.

[RogerGustavsson]

Du har väl kopplat bort komponenterna till höger i bild?

[Imperial-Blomman]

Dom Jantzenkondingarna e bipolära så de spelar ingen roll hur du vänder dom.

[marcus75]

Du har väl kopplat bort komponenterna till höger i bild?

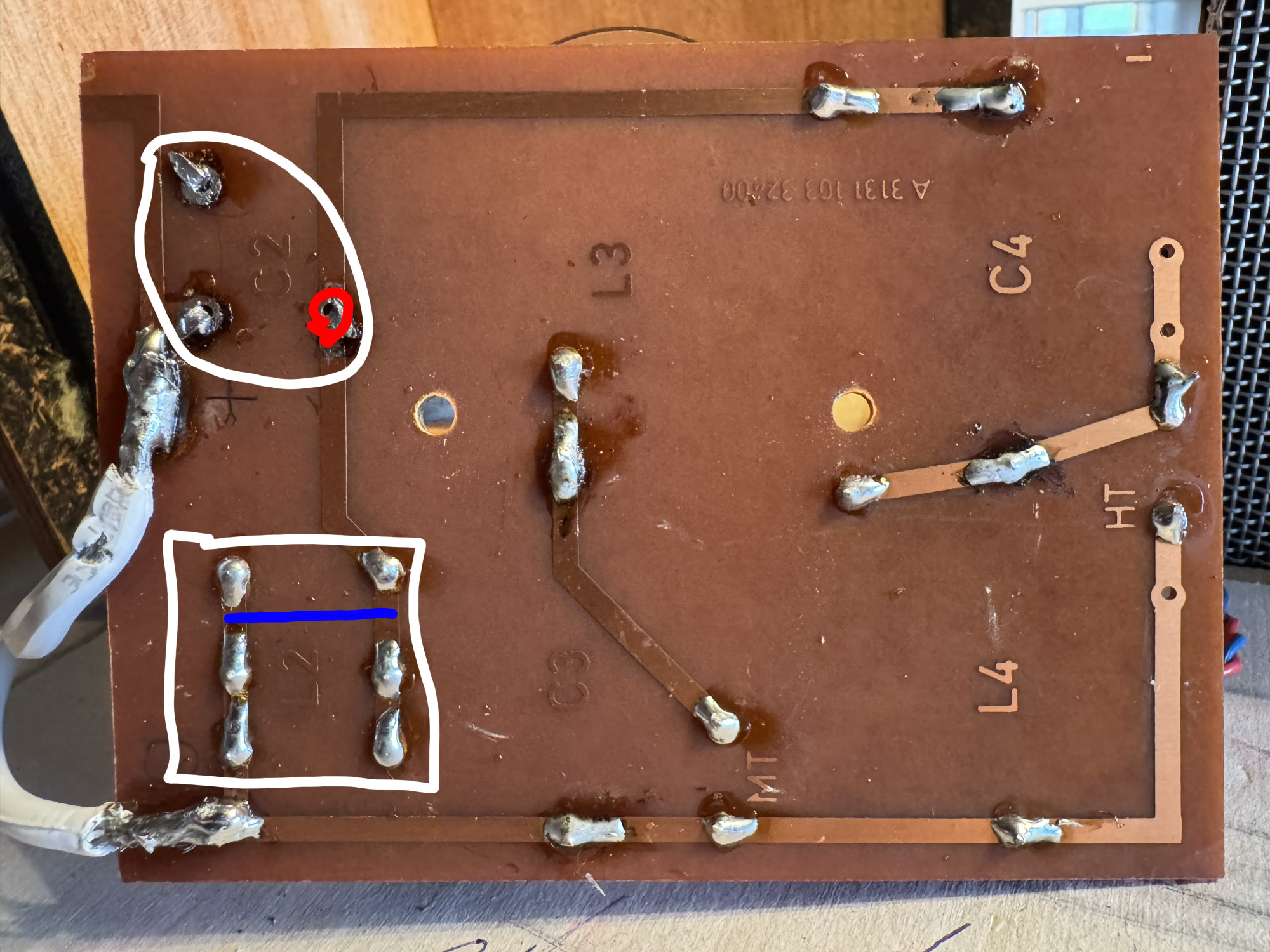

Det hade jag missat. Men de visar sig inte vara så lätta att få bort. Behöver de avlägsnas - går kanske att klippa bort dem? Och var fäster man inkommande högtalarkabel bäst? Pluskabel vid röda märket? Ska man brygga över vid blå strecket med en liten kabelstump eller? Hur gör jag bäst helt enkelt?

IMG_2403 kopiera.jpg (490.2 KiB) Visad 4494 gånger

[RogerGustavsson]

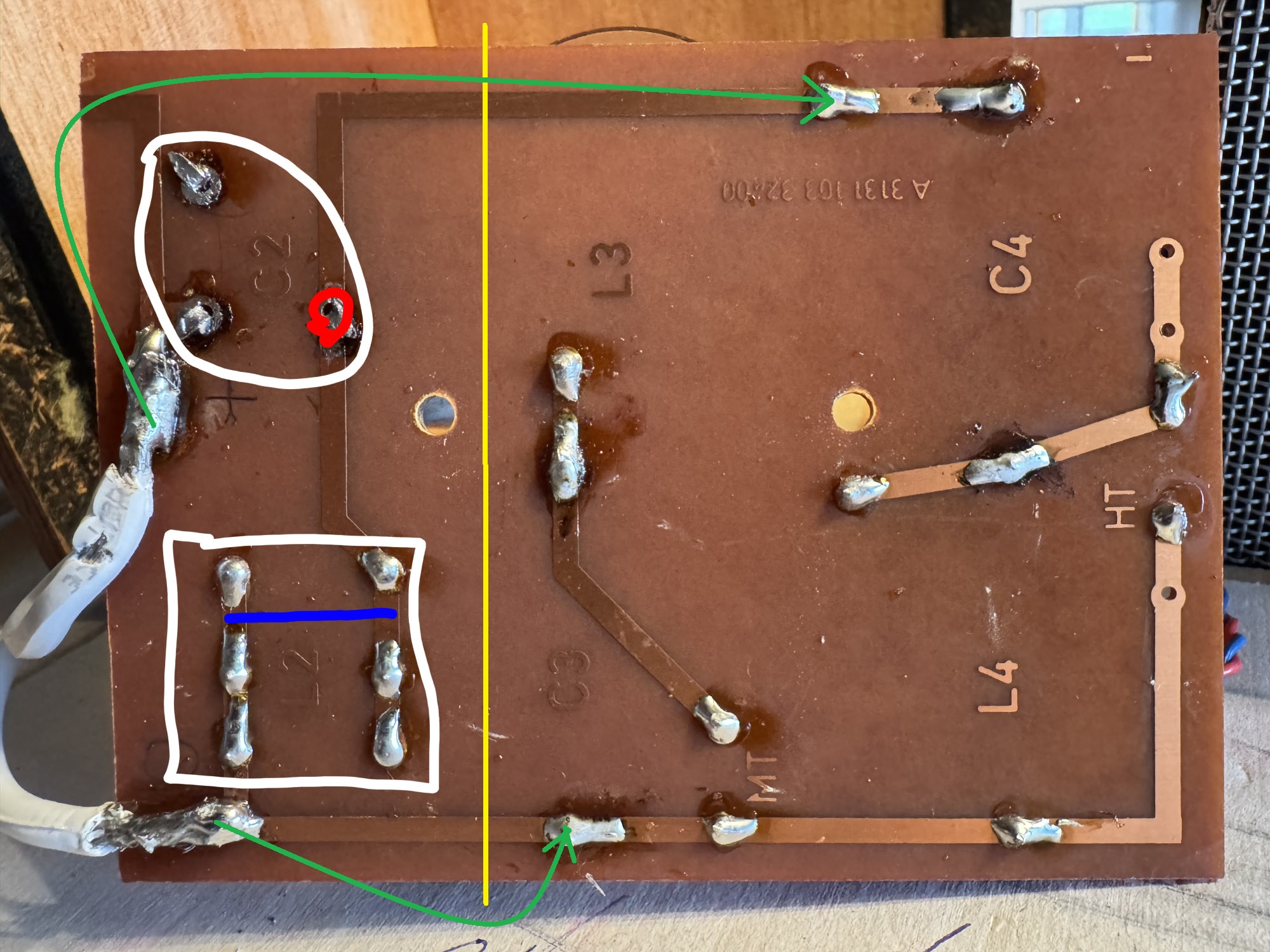

Jag tror du behöver flytta plusanslutningen till den röda markeringen och kapa kopparbanan nedtill (någon millimeters gap) vid spolens anslutning. Det som jag ritat in med gult.


[marcus75]

Tack, kan komponenterna sitta kvar eller måste de bort?

[RogerGustavsson]

De kan nog sitta kvar om de inte har kontkat med resten av delningsfiltret. Det går också att såga av filtret där de komponenterna sitter.


[marcus75]

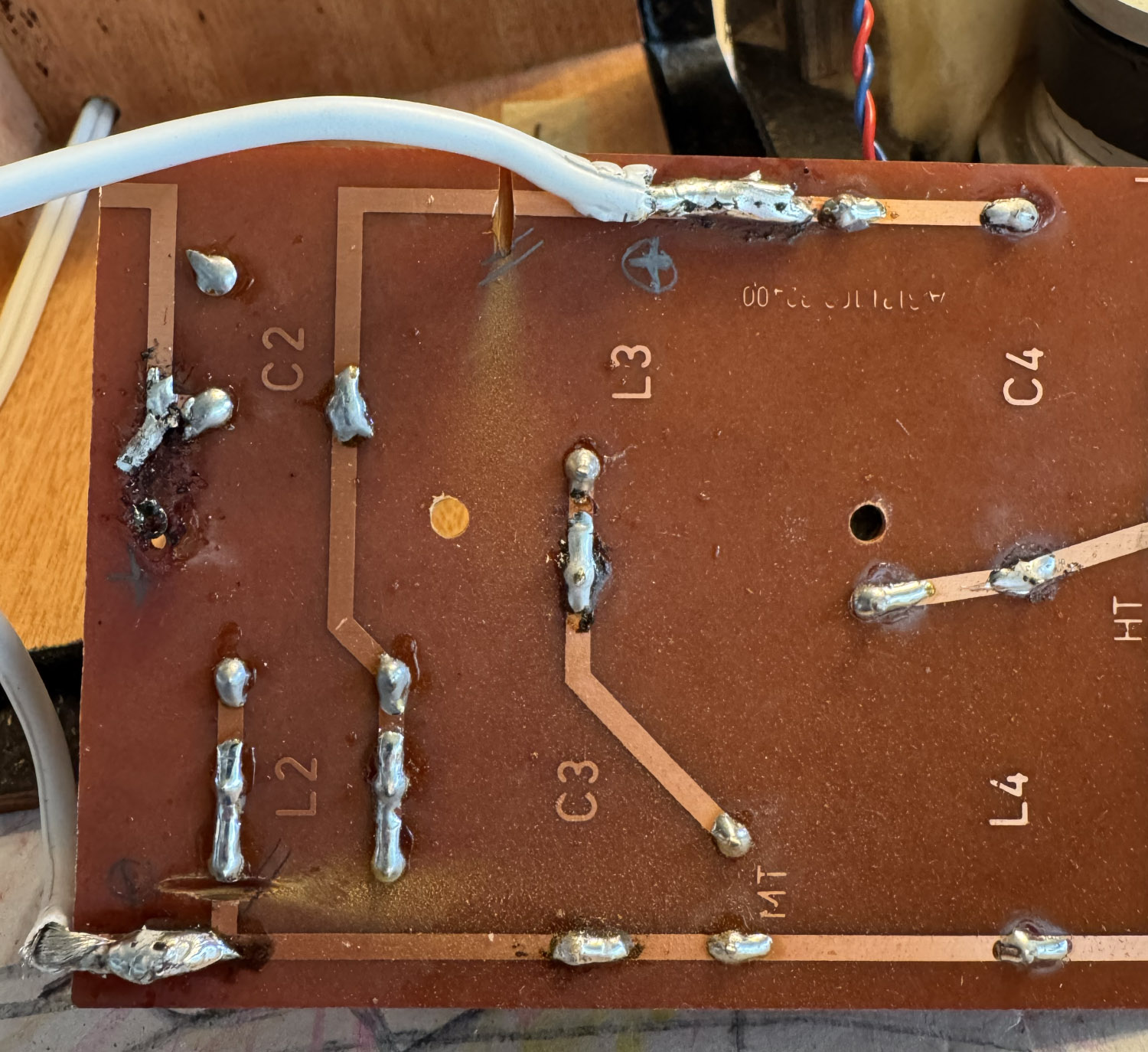

Blev ett par kapningar och flytt av pluskabeln. Tycker ljudet blir klarare/renare redan.


[marcus75]

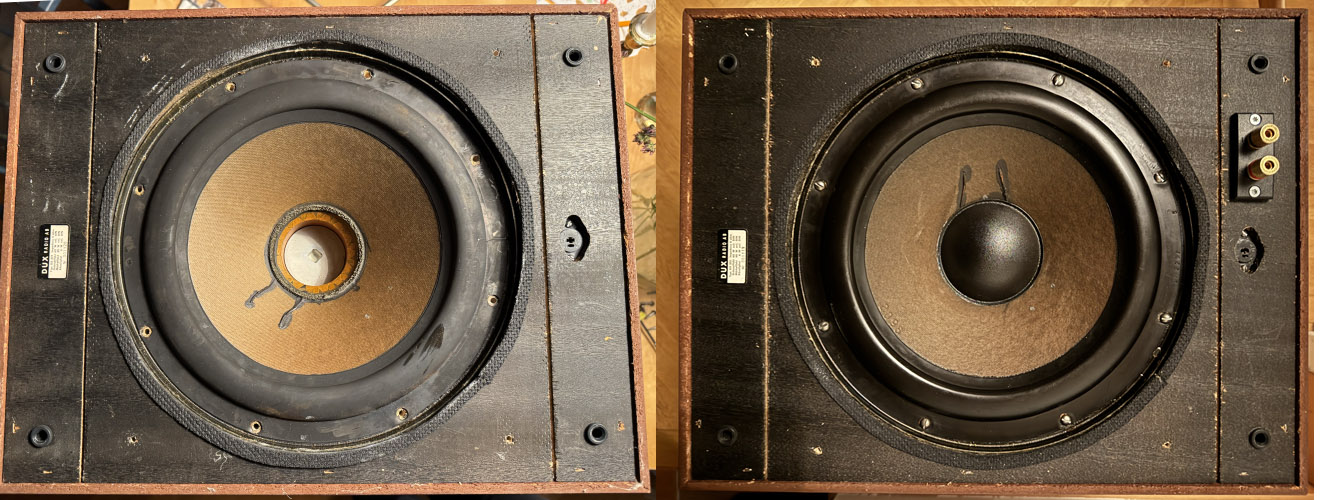

Före- och efterbilder. Kopplat förbi delningsfilter och direkt på elementen. Passade även på att modernisera anslutningarna.
Nya dammkåpor 80 mm från speakerrepairshop.nl
Nu är allt redo för Rogers miniDSP

IMG_2495 kopiera.jpg (240.14 KiB) Visad 4207 gånger

[RogerGustavsson]

Gott jobbat. Är iväg några dagar under veckan.

[RogerGustavsson]

Har installerat en miniDSP till denna anläggning. Ena topphögtalaren verkar inte helt hundra. Lite synd att dessa som jag fick av Per gick vidare. Någon kanske vet var man kan få tag i sådana? Philips AD 5060/W8.



Möjligen behövs diskanter typ Philips AD 0160/W4 också.


Finns ett likadant högtalarsystem i Helsingborg, https://www.facebook.com/groups/5793022 ... 971720197/

Kanske finns någon vänlig själ som kan ta dem upp till Jönköping/Huskvarna?

[RogerGustavsson]

Dubbelpost

[STDI]

...

Kanske finns någon vänlig själ som kan ta dem upp till Jönköping/Huskvarna?

Jag är en tillräckligt vänlig själ för att hämta upp dem och lagra dem. Dock har jag ingen resa planerad till Jönköping/Huskvarna. Men det vore ju ett steg på vägen i alla fall. Hör av dig om jag ska göra något.

[marcus75]

Tack för hjälpen Roger! Och för vänligheten STDI!
Högtalarna i Helsingborg/Munka Ljungby verkar tyvärr ha hittat en annan köpare. Enligt säljaren skulle de hämtas ikväll. Jag får sätta bevakning på topparna/philips-elementen. Just nu tomt på såna till salu men dyker väl upp med jämna mellanrum.
Tips tas förstås tacksamt emot!

[marcus75]

En fundering.. hur sannolikt är det att alla tre elementen trilskas samtidigt (kan ju iofs ha skett över tid)? Det kan inte vara något annat som stökar eller att jag lyckats göra något galet när jag hållit på i innanmätet?
Diskanten låter högre och det mätte du ju även upp Roger.. sen är det absolut något som distar och/eller vibrerar i vissa lägen, så det låter ju sannolikt att något behöver bytas, men alla tre verkligen? Försöker bara förstå vad som hänt i väntan på att det dyker upp någon ersättare till salu

[RogerGustavsson]

Det är inte helt sannolikt att allt är trasigt i den en satellittoppen. Nu har du lagt ner en del arbete och det vore synd att det inte blir så bra som möjligt. Dina högtalare dyker ibland upp på nätauktioner, väl dyrt blir det då.

Det är lite svårt att hitta reservdelar till dessa vintage-högtalare men det finns och det blir förmodligen inte dyrare än något på auktion.

Det finns delar på ebay, i Nederländerna och i Tyskland.

Mellanregister
https://tinyurl.com/4kc4hnr9

Diskanter hos samma säljare
https://tinyurl.com/33n2w9v5

Mellanregister
https://tinyurl.com/yvj6c6dc

Jag kan undersöka dina satelliter närmare efter jul om du vill.

[marcus75]

Det får du såklart gärna göra om du vill och har tid. Det har hänt att jag sprungit på dessa på loppis så man kan ju ha tur också
Och jag håller med om att det vore tråkigt att snubbla på mållinjen när det nu blivit ett sådant ljudmässigt lyft!

[smile]

Är det här fel variant?

https://www.tradera.com/item/302387/655 ... ps-ad5060-

[RogerGustavsson]

Det finns några olika versioner. De som sitter i Dux 321 har en resonansfrekvens på 50 Hz och kallas för woofer, därav W8 i beteckningen. Det finns andra AD 5060 som ligger på 200 Hz och en del har kåpa baktill.

Plåtkorgen ser annorlunda ut men det behöver inte betyda att det är fel version eller att den är svartlackerad.

Så här ser de ut i Dux 321:

[marcus75]

Nu har jag kommit över "nya" toppar så bör ha fungerande element att byta med. Men finns det något bra/objektivt sätt att kolla så att elementen funkar som de ska. Har lite svårt att höra att mellanregistret jag hade låter illa i sig, men funkar ändå inte ihop med helheten. Kan man mäta upp elementen utan att behöva montera loss dem?

[RogerGustavsson]

Kom över med dem till mig när det passar! Det bör gå att mäta på dem om man öppnar lådorna som du gjort tidigare.

[marcus75]

Toppen! tack! hör av mig

[RogerGustavsson]

Marcus kom över med 3 par DUX-toppar i lite olika skick. Mycket dämpmaterial i dem.



Det par som är renoverat med nya kondensatorer i delningsfiltret och med högpass filtret borttaget då det numera används en aktiv delning mellan bas och topp, mätte så här.

A och B.jpg (84.65 KiB) Visad 1901 gånger

Diskantfallet kommer av att diskanten strålar uppåt. Lite skillnad på de två.
Nu visste jag sedan tidigare att den ena distade. Ser man här.

A dist.jpg (184.94 KiB) Visad 1901 gånger

Den andra toppen distade också men i diskanten.

B dist.jpg (173.78 KiB) Visad 1901 gånger

De är bestyckade med Philips-element.
Diskant AD 0160/T4
Mellanregister AD 5060/W8, 2st

Par nummer två hade mellanregister som var friska men fel diskanter! Kraftigt diskantfall som följd.

C o D.jpg (86.02 KiB) Visad 1901 gånger

Det sitter Philips AD 0141/T4 i detta par, ska vara AD 0160/T4 som har en med ökande frekvens stigande frekvensgång.

AD 0160 T4.jpg (264.23 KiB) Visad 1901 gånger

Sista paret ut. Här satt det fel mellanregister i den ena (bild 2 ovan) och både dist och frekvensgång var inte roliga så det behöver inte visas. Den enas mellanregister verkade vara friska.

Demonterade det filterrenoverade exemplaret med distande mellanregister. Rätt knepigt att demontera metallnäten, det gick men det fanns något gammalt torkat skumgummi som hade täckt elementkanten (plåten). Dammade av och lödde bort mellanregistren. Uppmätning utan låda visade ingen distorsion, lite lustigt! Återmonterade allt och mätte igen – distorsionen borta… Fast förstås liite dist i ena diskanten.

Slutkläm 3 friska diskanter Philips AD 0160/T4 sökes! Då skulle man få ihop två fungerande par toppar. Är lite knepigt att få tag i friska diskanter som dessa. Någon som har några liggandes?

(De där AD 5060/W8 som jag räddade från återvinningen av Per Strömgren hade också varit bra att ha nu, de gick vidare häromåret.)
