The Rävelator

[Kurben]

Såg nu att jag glömt att fasvända basen enligt din ritning Maarten! Ska testa göra det rätt och denna gång använda rätt skala. Ska även testa och flytta mikrofonen lite och se hur stora variationer jag får.

[Kurben]

Puh!

Nu hoppas jag det blev rätt. Nu har jag vänt fasen på basen och haft en gate på 6.5s och smoothing på 1/6 Det ser mycket bättre ut nu hoppas jag. Sen gjorde jag en från 200 till 20K för att lättare jämföra med era andras mätningar.





Mätningarna har jag testat denna gång både med micken i höjd med diskanten, samt även i höjd med mellanregistret men skillnaderna är små. Testade även en mätning på 45grader och då faller diskanten såklart, men betydligt mindre än vad jag trodde med en WG.

[Maarten]

Ser ut som du både fönstrat och kör 1/6-okav utjämning vilket jämnar ut allt lite väl mycket men om man å andra sidan inte kan mäta hyfsat reflexfritt (ca 2 m till närmaste yta) så är det lika bra att göra som du gjort. Det funkar alltså som verifiering (men inte för design).

Hursomhelst, det ser ok ut beaktat att du inte verkar ha rundat kanterna. Nivån vid 2 kHz kan ökas lite, vilket innebär en ändring i filtret. Jag har inte möjlighet att göra det förrän i slutet av juni men du eller någon annan kan leka själva om ni vill. Det finns impedansmätningar upplagda (sök och finn) och det räcker när det nu är relativ justering av filtret du behöver göra. OBS, endast små justeringar och Vcad is your friend.

Eller så ekvaliserar du bara.

Bra att du mätt i vertikal vinkel.

Titta på I-ors tråd om ekvalisering. Använd det, lyssna ett tag och återkom sen med synpunkter om du finner det påkallat.

[Kurben]

Ska lägga upp en utan smoothing. Testade att mäta på olika avstånd för att se skillnad på svackorna i basen och det blev såklart jämnare ju närmare jag mätte.
Kollade även min första reflektion och den var närmare än 6.5 som jag hade som gate. Mätte upp första reflektion till 2.7m så när jag la gate på 2.6 så blev det rakare. Ska lägga upp dessa också.

Angående rundade kanter så har jag bara en mindre 45 graders avfasning på kanterna.
Jag kommer ju ställa dessa bakom min baffel vägg och tänker då testa med att ställa dessa utan invinkling och ta en så kallad oändlig baffel. Ska se hur det påverkar frekvens gången. Jag vet ju att du lagt in diffraktion i filtret så vi får se hur det påverkar. Anledningen till att jag trots detta byggt dessa som fristående är för att jag ska kunna använda dessa i ett vanligt rum någon gång i framtiden.

[Kurben]

Har nu haft dessa ett tag och de låter fantastiskt! Jag är mycket nöjd.

Ett märkligt fenomen är dock när jag kör dessa med mina subwoofers. Det är bättre och mer bas när jag kör dessa utan subbarna aktiva? Kan det vara någon utsläckning fas mässigt i görningen? Då basarna på Rävelator är fasvända och de står bredvid mina subbar som är vanlig fas? Båda spelar ju samma frekvenser i det lägre registret. Har inte testat att fasvända subbarna ännu.
När jag kör Audyssey så påpekar den fasen på Räverlator, men jag tycker att Audyssey borde kunna hantera fasjusteringar och korrigera mina subbar automagiskt?

[Maarten]

Fint!

Det kan vara så som du skriver, att de spelar urfas. Kan inte Audessey men gissar att den kan ha svårt att hantera detta över ett bredare register.

(Ang tidigare mätningar och nivån i mellanregistret så kan den ökas lite genom att sänka 3,9-ohmsmoståndet till t ex 2,7 ohm).

Edit: Kurben kör ett enklare filter: viewtopic.php?f=3&t=75023&start=120#p2340859

[JM]

Hur mäter hgt med subbas under 300 Hz i lyssningspositionen?

JM

[Neuhausen]

Det ligger en del i att fasvänd bas kanske inte är rätt sätt att hantera fasen inom högtalaren då det skapar problem med eventuella subwoofers. Men jag ser inte att fasen är vänd på Rävelators filterskisser?

[Froggy]

En intressant iakttagelse är jag vid svep har noterat att wo24p låter mer Sinus och sb17cac låter med 'sågtand' vid lägre frekvenser. Vilket jag antar beror på de olika distorsionsegenskaperna i lägre register.
Vidare, i bilden ovan har jag skrivit 'skrammel i lådan' runt 300 Hz. Jag är inte lika säker på det längre då jag mätt en väns mer välbyggda Rävar. Om det kommer från elementet, så är det ett skäl till att dela runt 400-450 Hz.

Om det kommer från elementet.

För SB17NBAC finns det ju flera mätningar på nätet där det inte är speciellt tydligt så hur ska man förklara detta fenomen?

[Calleberg]

Har nu haft dessa ett tag och de låter fantastiskt! Jag är mycket nöjd.

Ett märkligt fenomen är dock när jag kör dessa med mina subwoofers. Det är bättre och mer bas när jag kör dessa utan subbarna aktiva? Kan det vara någon utsläckning fas mässigt i görningen? Då basarna på Rävelator är fasvända och de står bredvid mina subbar som är vanlig fas? Båda spelar ju samma frekvenser i det lägre registret. Har inte testat att fasvända subbarna ännu.
När jag kör Audyssey så påpekar den fasen på Räverlator, men jag tycker att Audyssey borde kunna hantera fasjusteringar och korrigera mina subbar automagiskt?

Lätt fixat (kanske) Fasvänd diskanten istället, det är så man brukar göra. Kan vara läge att kolla upp eventuella övriga högtalare som skall spela samtidigt.

[Maarten]

En intressant iakttagelse är jag vid svep har noterat att wo24p låter mer Sinus och sb17cac låter med 'sågtand' vid lägre frekvenser. Vilket jag antar beror på de olika distorsionsegenskaperna i lägre register.
Vidare, i bilden ovan har jag skrivit 'skrammel i lådan' runt 300 Hz. Jag är inte lika säker på det längre då jag mätt en väns mer välbyggda Rävar. Om det kommer från elementet, så är det ett skäl till att dela runt 400-450 Hz.

Om det kommer från elementet.

För SB17NBAC finns det ju flera mätningar på nätet där det inte är speciellt tydligt så hur ska man förklara detta fenomen?

En annan möjlighet är att porten stör. Eller gallret som skyddar elementen (de ringer hörbart vid svep).

Här är en gammal mätning med sb17cac i sluten slarvig testlåda (säkert en de läckage etc): viewtopic.php?f=3&t=73462&p=2313602&hilit=sb17cac+distorsion#p2313602



Och en av de första mätningarna i halvsfär, som nog stämmer bättre med Erins nedan: viewtopic.php?f=3&t=72656&hilit=sb17cac+distorsion&start=60#p2217465

Distorsion sb17cac, halvsfär, ej försänkt, 11 V. 2021-10-23.jpg (126.51 KiB) Visad 40 gånger

Här är Erins högklassiga Klippel-mätningar vid olika nivåer:

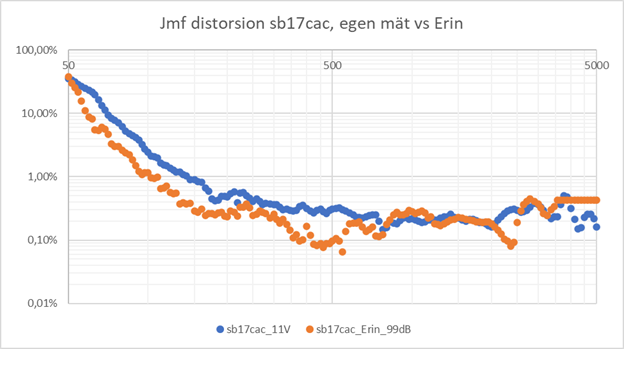

Edit: Gjorde en trace på Erin, valde lite låg nivå på hans, 99 dB då den egna är vid 11 V, vilket bör motsvara 102 dB. Den egna är också gjord utomhus med bakgrundsljud och från 1 m. Trots olika nivåer och störningar är överensstämmelsen god:

THD:
