Please berätta om din diy sommar

[avr7000]

Nåt måste någon ha hunnit med på semestern!!!

Berätta, skriv en tråd, visa bilder!
Det är sån oliiiidligt stiltje just nu på Faktiskt...

Stefan

[Nattlorden]

Jag har väl diy:at om ett par Dali 7, om det räknas.
https://www.faktiskt.io/phpBB3/viewtopic.php?f=3&t=75539#p2347126

[Eri]

Det verkar inte byggas mycket nuförtiden. Det var länge sen det förekom en intressant byggartikel med mycket bilder. Det mesta som dryftas på DIY forumet har ju inget med DIY att göra.

[momotom]

Jag har haft en synnerligen lång sjukdomsperiod efter en nervskada i nacken så allt har stått still. Nu är jag på långsam tillbakagång, så hoppas kunna få ihop nga 51.N med OB51 under hösten.

[Zappa]

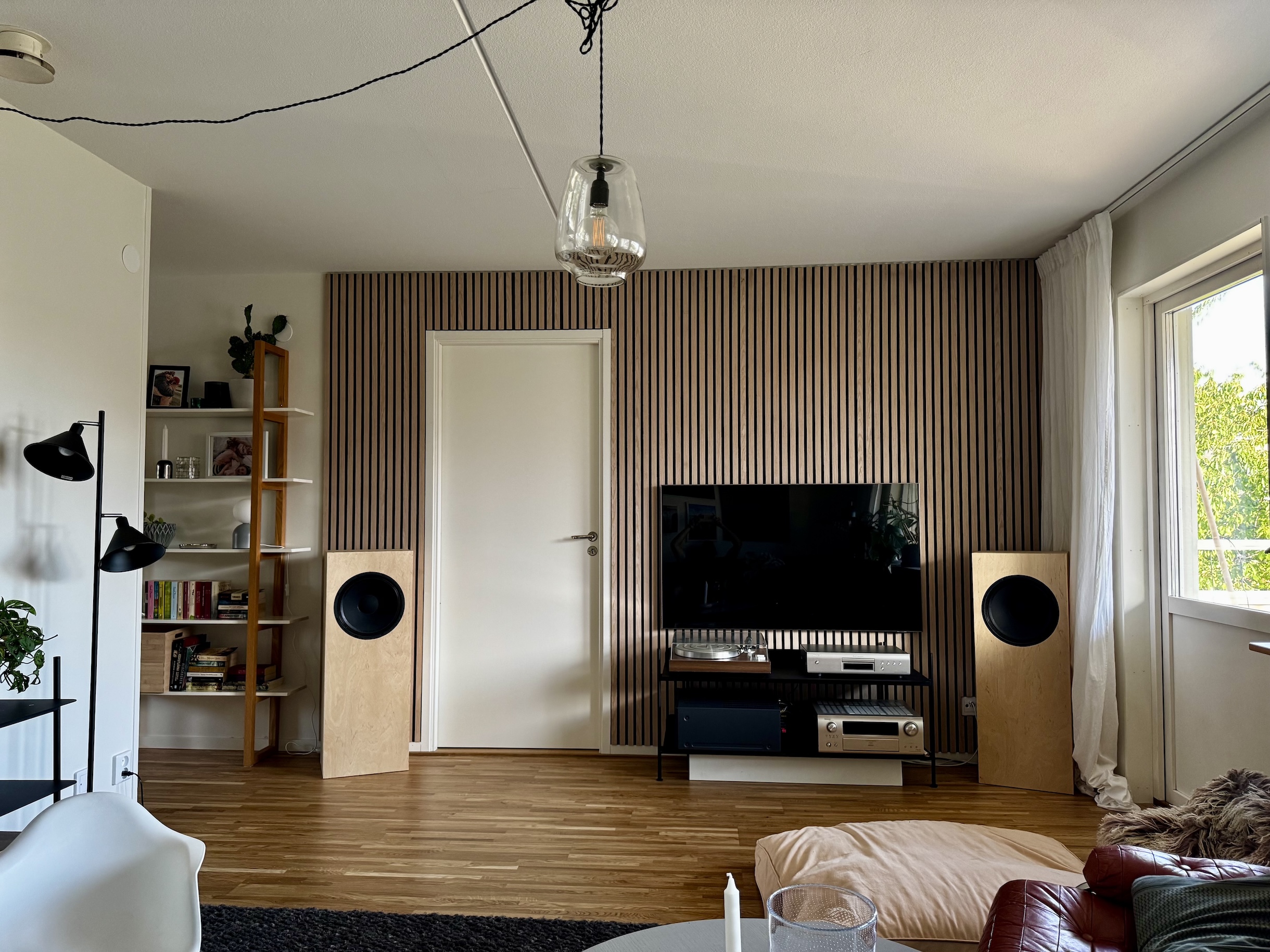

Jag har färdigställt mina Soniclops XL.

Soniclops XL.jpg (233.15 KiB) Visad 1840 gånger

Uppställning Soniclops XL.jpg (466.07 KiB) Visad 1840 gånger

Soniclops XL baksida.jpg (463.25 KiB) Visad 1838 gånger

[Hjalmar_Branting]

Sommar är lågsäsong för HajFaj hos mig, fokus på utomhusaktiviteter istället.
Går i väntans tider på mina danska 10” basar för att kunna bygga nya basstöd till OA51-klonerna.

[rikkitikkitavi]

Jag har läst en bok. (se separat inlägg)

Nu när vi går mot mörkare tider är det dags att bygga en modell i LTSpice.

Jag har renoverat två labbvågar...

[Imperial-Blomman]

Här har de inte hänt så jätte mycket på hififronten.

Håller på å bygger ett par OD-11 m nrx2 å T22 t grabben.
Åsså gör ja iordning ett par OD-11 Satori å T22 t en polare.

Ja har fått tummen ur å kantat om mina Fane 24" så ja kan sälja dom.
Ja har rivit stereon i båten å där ere lite grejjer som ska säljas av.

[Tell]

Jag har färdigställt mina Soniclops XL.

Soniclops XL.jpg

Uppställning Soniclops XL.jpg

Soniclops XL baksida.jpg

Intressant högtalare! Hur fungerar den där stora baffeln? Har du några mätningar att bjuda på?

[Zappa]

Jag har färdigställt mina Soniclops XL.

Bilagan Soniclops XL.jpg finns inte längre

Bilagan Uppställning Soniclops XL.jpg finns inte längre

Bilagan Soniclops XL baksida.jpg finns inte längre

Intressant högtalare! Hur fungerar den där stora baffeln? Har du några mätningar att bjuda på?

Tackar! Före PEQ har jag endast mätningar utan filter, men som du ser är frekvensgången ganska rak även utan PEQ om du tänker dig en delning runt 2 kHz. Högtalaren mäter i stort sett som simuleringarna visade.

Soniclops XL direktljud utan och med PEQ.jpg (240.19 KiB) Visad 1696 gånger

[sammel]

Har inte blivit någon ljud-diy i sommar endast flyttat högtalarna och subbarna något
så att subbsidorna mer blir en del av trevägarnas baffel(åtminstone för basen).
Sedan har jag funderat på modifieringar av mina senate men inget bestämt. Har väl kommit av mig lite av olika
anledningar. Har funderat på att göra nya distansmätningar ute. I-or har ju pratat om att man bör mäta
på två meters avstånd med större högtalare, vilket jag inte gjort. Tror inte det blir av nu, men vi får se,

Tycker Nattlordens fix ned Dali ser mycket fin ut.

[MartinRF]

Har renoverat (elektrolytbyte) två förstärkare: En Musical Fidelity X-A2 och en Denon AVR-2105. Den förra visade sig redan vara åtminstone delvis renoverad vilket förklarade ett mysterium från tidigare i år. Nu har mina okalibrerade öron inga invändningar emot någon av dessa men jag har inget 'felfritt' att jämföra med.

/Martin

[Rille]

Har målat mitt kursprojekt (i28 kopior), dom blir vita.
Färdigställer mina 3vägslådor med Johan som fräshjälp och allmän påhejare och ifrågasättande. Bästa bollplanket.
Sen ska ett filter tas fram till ett annat 3vägs projekt åt en vän. Allt ska vara klart innan den 25te då semestern är slut. Så visst finns det att skruva med i stugan.

[avr7000]

Har målat mitt kursprojekt (i28 kopior), dom blir vita.
Färdigställer mina 3vägslådor med Johan som fräshjälp och allmän påhejare och ifrågasättande. Bästa bollplanket.
Sen ska ett filter tas fram till ett annat 3vägs projekt åt en vän. Allt ska vara klart innan den 25te då semestern är slut. Så visst finns det att skruva med i stugan.

3vägare.... är det vanliga 3-vägare eller Stigs?

[JM]

Som vanligt ingen verkstad utan mer mentala rumsanpassade dipolbyggen med mittkanalstereo med minskad "crosstalk".

JM

[PekkaJohansson]

Under sommaren har jag skaffat ett par Philips högtalarlådor i teak som är kandidater att bli slutna retrorävar. Måtten är cirka 28x43x10 centimeter och den interna volymen strax över 11 liter. Tanken är att bygga en ny frontplatta som förses med 27 mm kvartstav runt om och nyckelhålsformad skiva runt elementen samt målas mattsvart. Någon form av frontram har jag också tänkt mig men det kan nog bli knepigare.


Med vänlig hälsning

Pekka

[Rille]

Har målat mitt kursprojekt (i28 kopior), dom blir vita.
Färdigställer mina 3vägslådor med Johan som fräshjälp och allmän påhejare och ifrågasättande. Bästa bollplanket.
Sen ska ett filter tas fram till ett annat 3vägs projekt åt en vän. Allt ska vara klart innan den 25te då semestern är slut. Så visst finns det att skruva med i stugan.

3vägare.... är det vanliga 3-vägare eller Stigs?

Det är två olika jag nämner. Mina egna är inte OA utan mer direkljuds lådor. De andra är klart mer OA relaterade men kommer delas med andra ordningens flanker vid ca 3kHz och 4de ordningens vid 300Hz Linkwitz Riley. Jag har inte mätt spridningen på den än, och ägaren har inte lyssnat/godkänt resultatet än. Vi får se vart vi landar med den.

[RogerGustavsson]

Grymt vad ni är aktiva... Jag tog mig an att rensa bort ärgad aluminiumtråd på ett par Magnepan Tympani-basar. Mycket aceton och gnidande krävs och ändå inte helt nöjd.

Så här ser det ut innan arbetet påbörjas, nästan 50 år efter tillverkningen. På kanten ser man membranets olika resonansfrekvenser vid tillverkningen, detta för ett midbas element (finns även ett lågbas element).


Skitgörat


Resultatet


Lite senare fick jag vara rådgivare åt en amerikan vid hans försök till att återställa ett par Magnepan. Han ville inte riktigt följa mina förslag men har nu förstått att börja om från början....

[AndersD]

Har inte delat med mig på ett antal år så det är väl dags.

Senaste färdigställda, frontar plus matchande center

Detta bygge är faktiskt anledningen till att jag reggade mig här för sisådär 16-17 år sedan. Tog ett tag att komma underfund med vad jag egentligen ville göra, enbart att bestämma drivers tog nog ett år

Nu har jag inte funderat på just dessa i 17 år i rad men någonstans i bakhuvudet har det legat tankar o grott under tiden man spikat ihop baslådor, surroundhögtalare, centrar, monitorer, trädgårdshögtalare med mera.....

Så, i somras kom då detta projekt till ett avslut. Jag lyckades få loss ordentligt med tid under semestern, lådorna blev färdiglimmade sent i våras och semestern spenderades till stor del med att färdigställa, fixa finish, bygga delningsfilter och "skruva till" delningsfiltret så det blev musik av det hela.

Har tyvärr inga mätningar av den färdiga konstruktionen, den veckan jag höll på som mest intensivt med tuning var det dåligt väder och jag kunde inte mäta på ett vettigt sätt (utomhus). Istället utgick jag från slutsimuleringen och lyssnade mig fram med hjälp av två olika referenshögtalare som jag tycker mycket om (PiP plus ett par DIY).

Från början hade jag tänkt mig samma elementkonfiguration i både frontar och center men under resans gång tog jag bort SS-elementen ur centern och nöjde mig med 6.5-tumsbasen från SB.

Elementen jag använt är:
Basar: Scan-Speak Revelator 18W/8531G00
Mellan: SB Acoustics SB17NBAC35-4
Diskant: Peerless HDS (810921), numera Scan-Speak D2608/91300

Frontarna har måtten 112x28x50 (på bredaste/längsta del)
Scan-Speak-basarna jobbar i samma kavitet, ca 60 liter och denna är avstämd till ca 30Hz

Bilder kommer....

[AndersD]

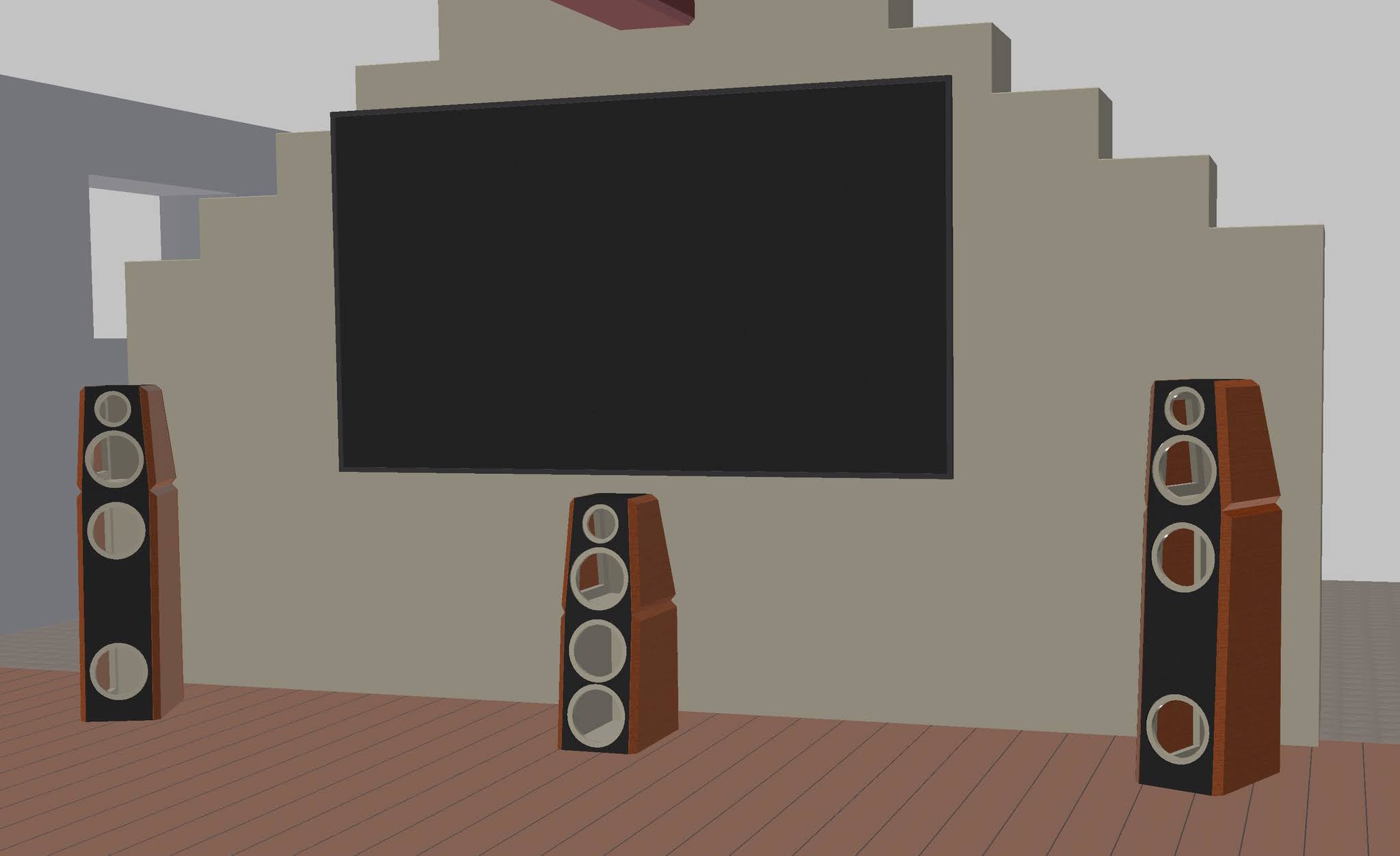

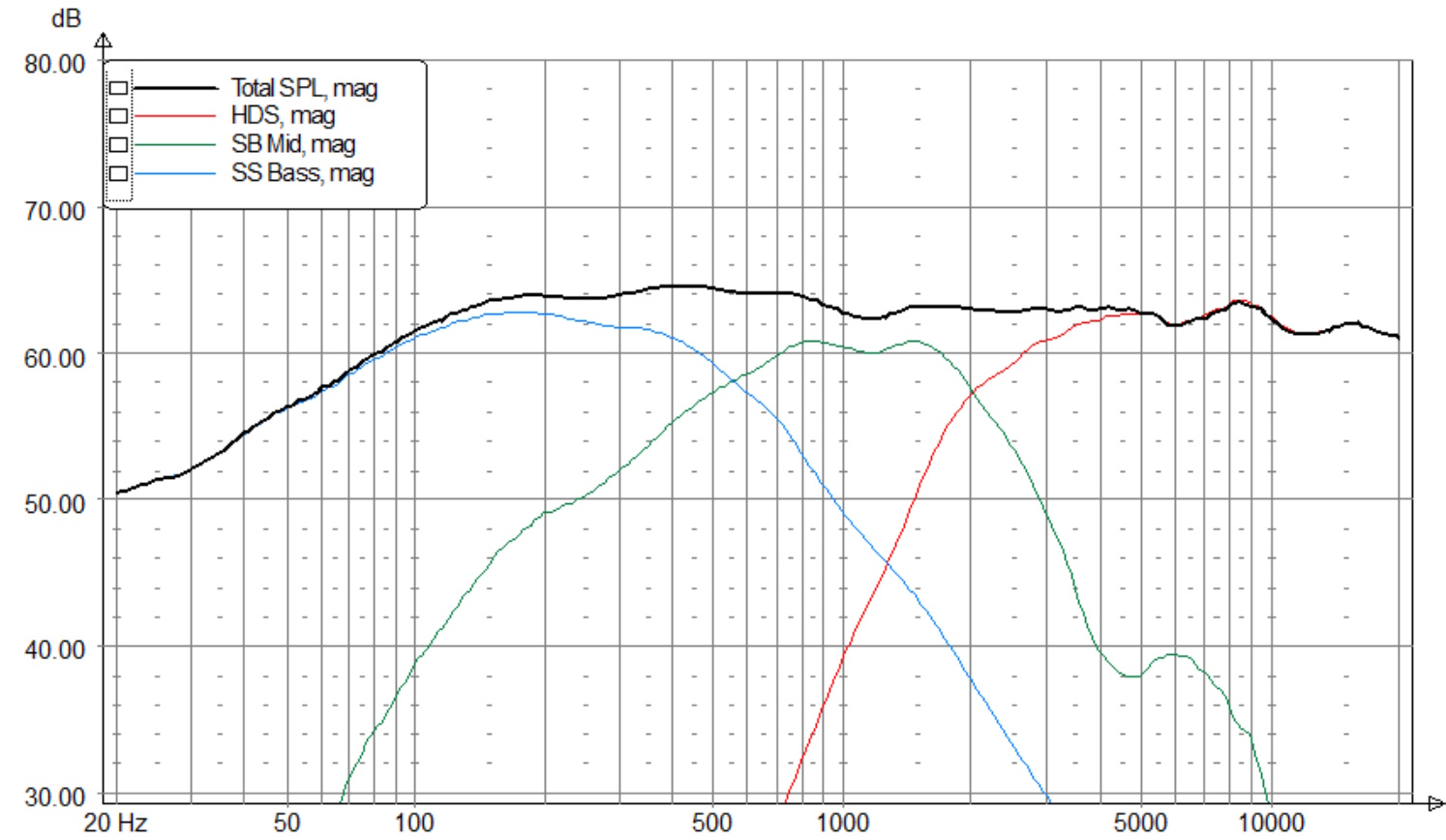

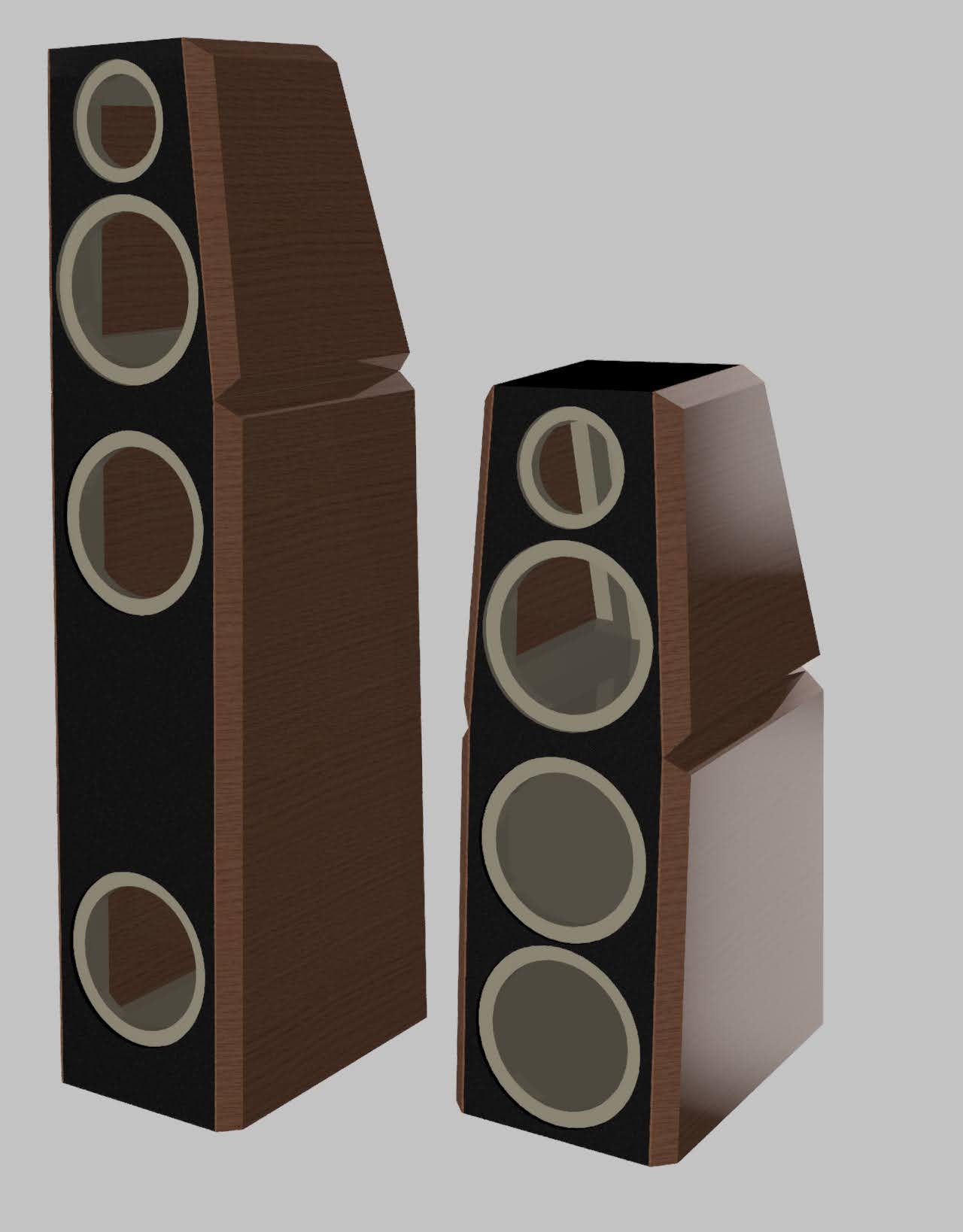

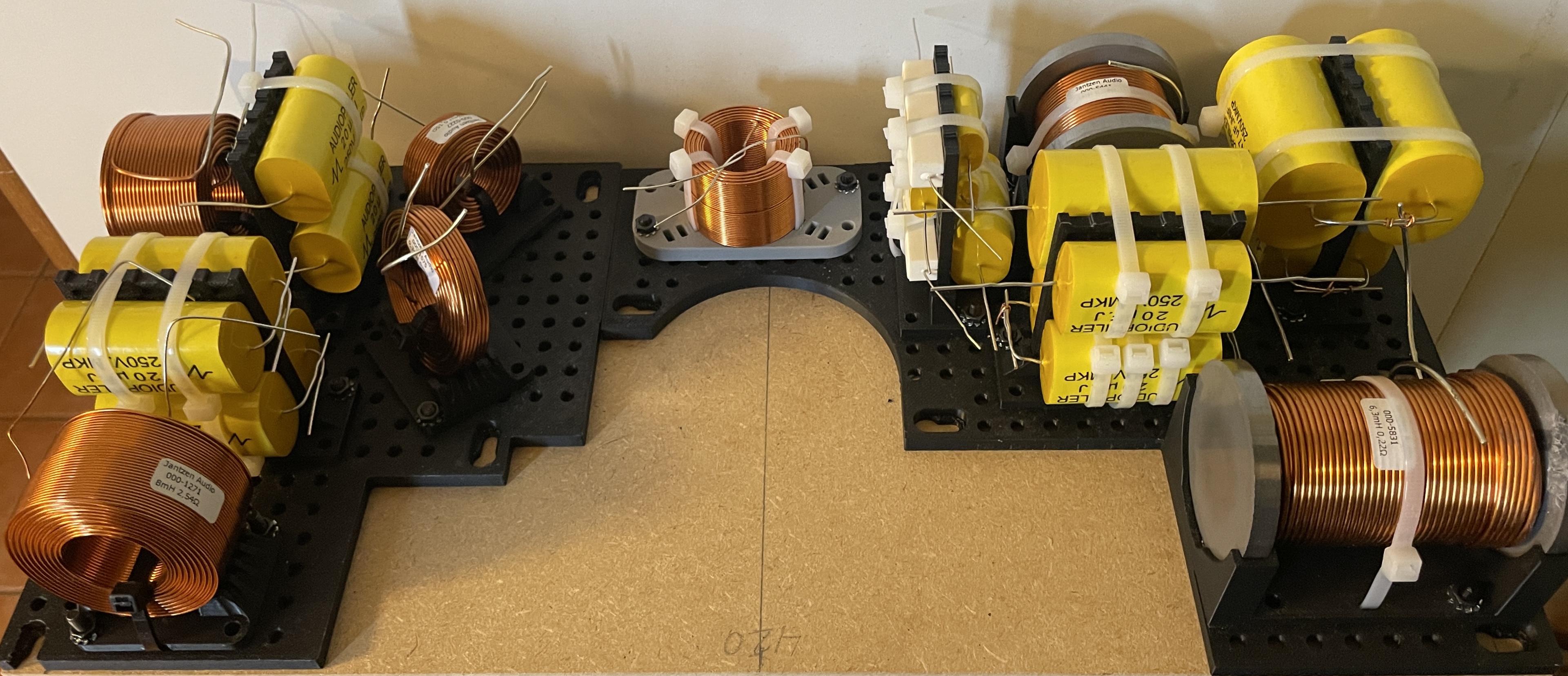

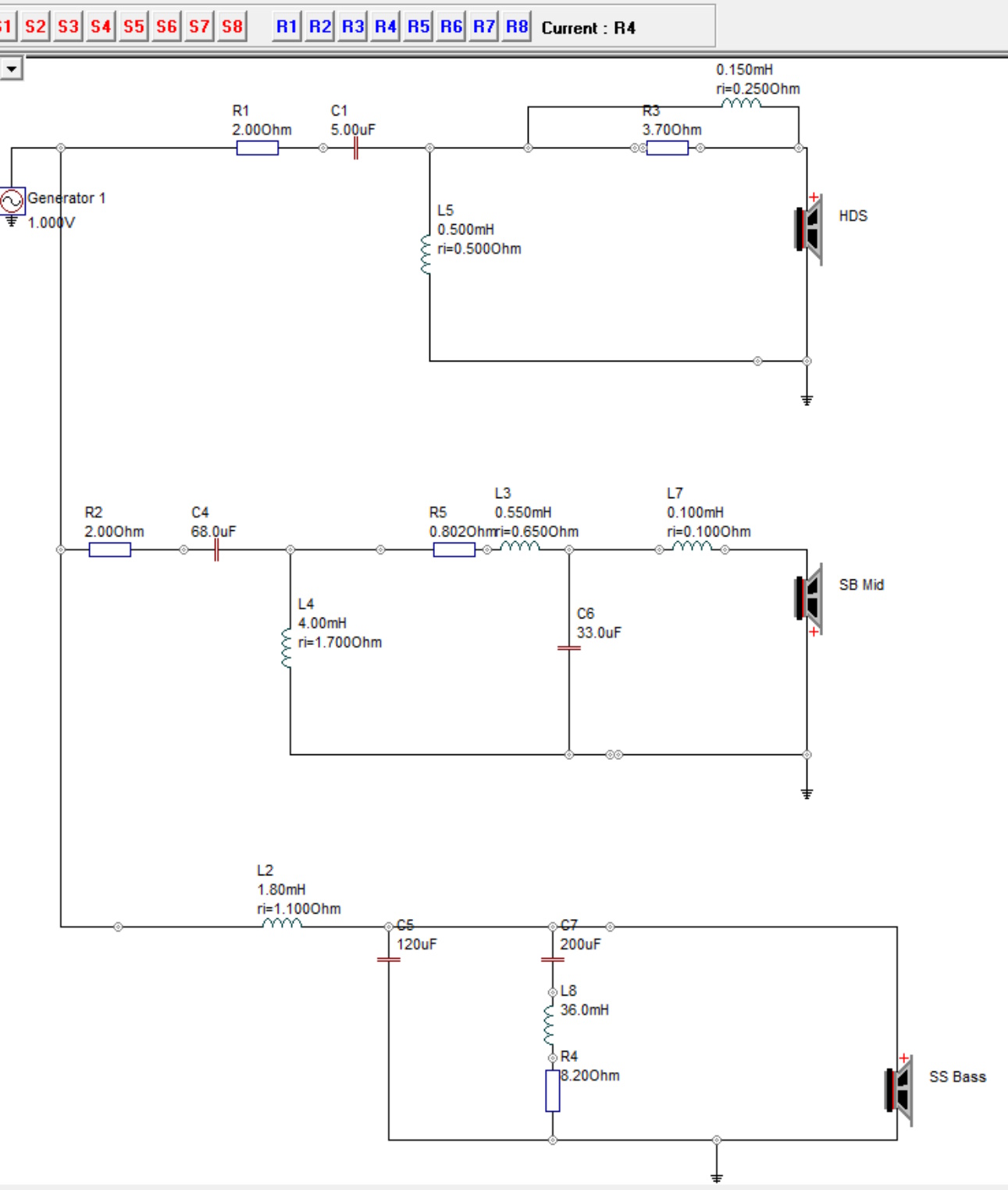

3D-modeller, filter o simulering

[AndersD]

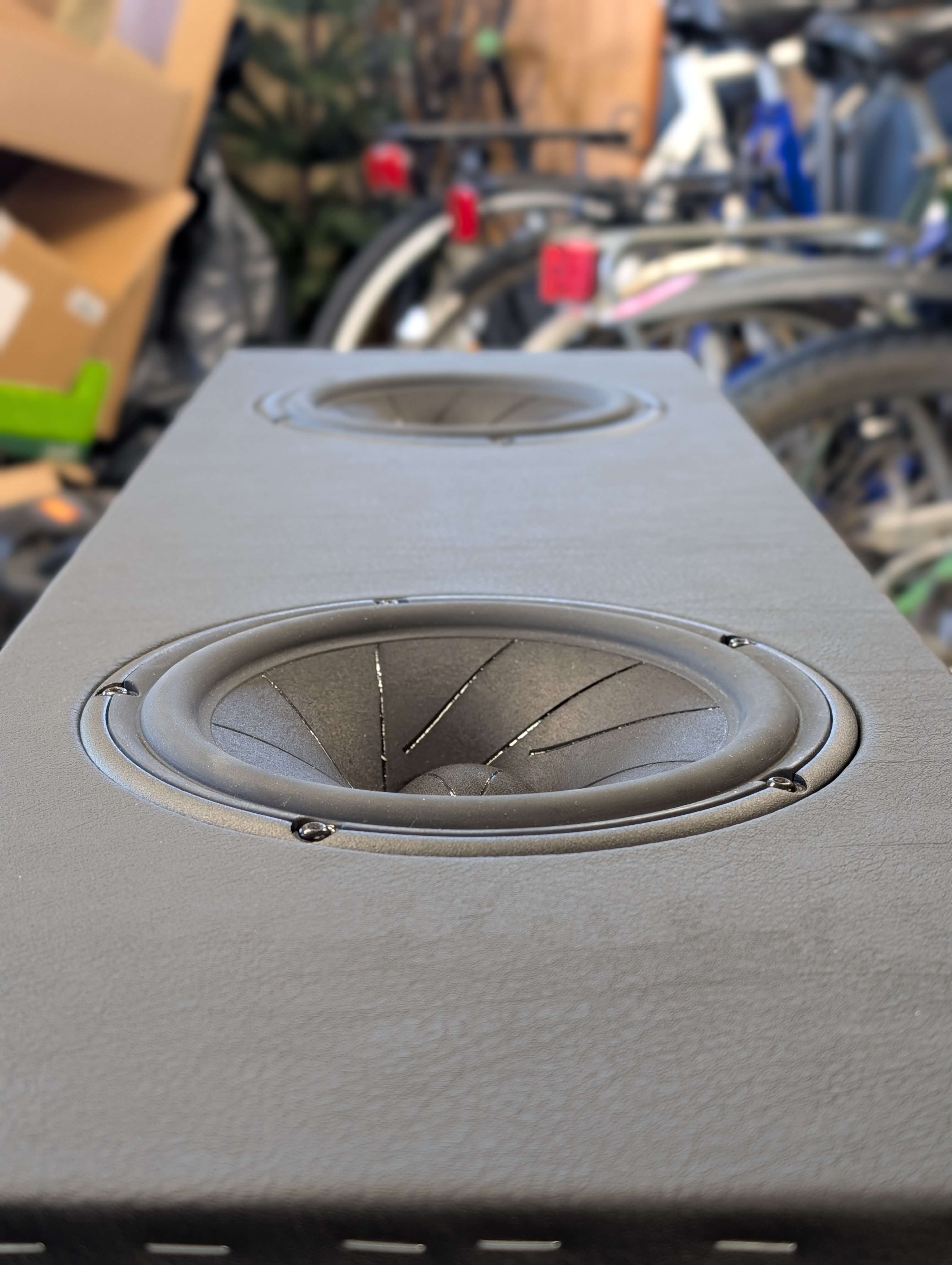

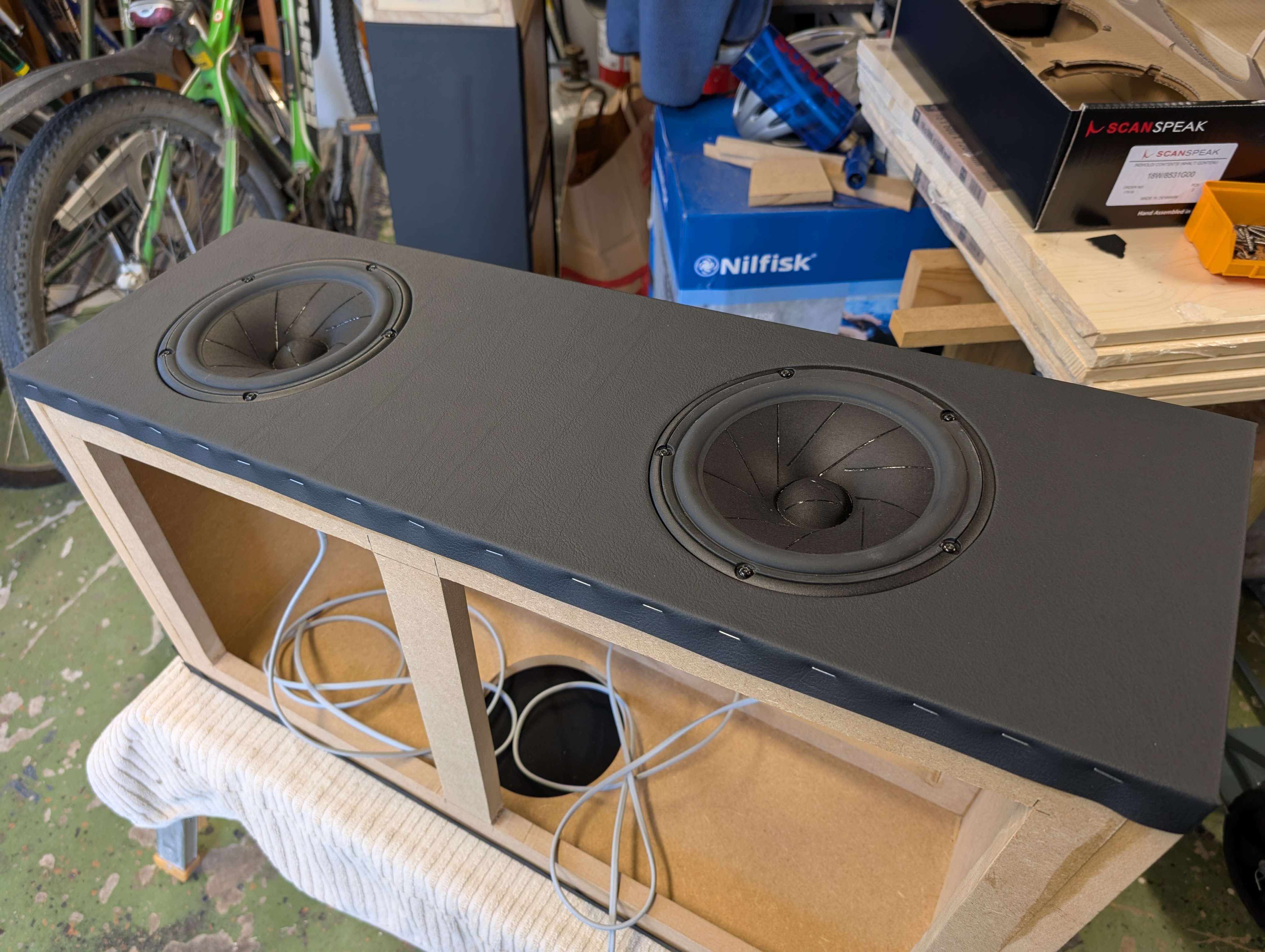

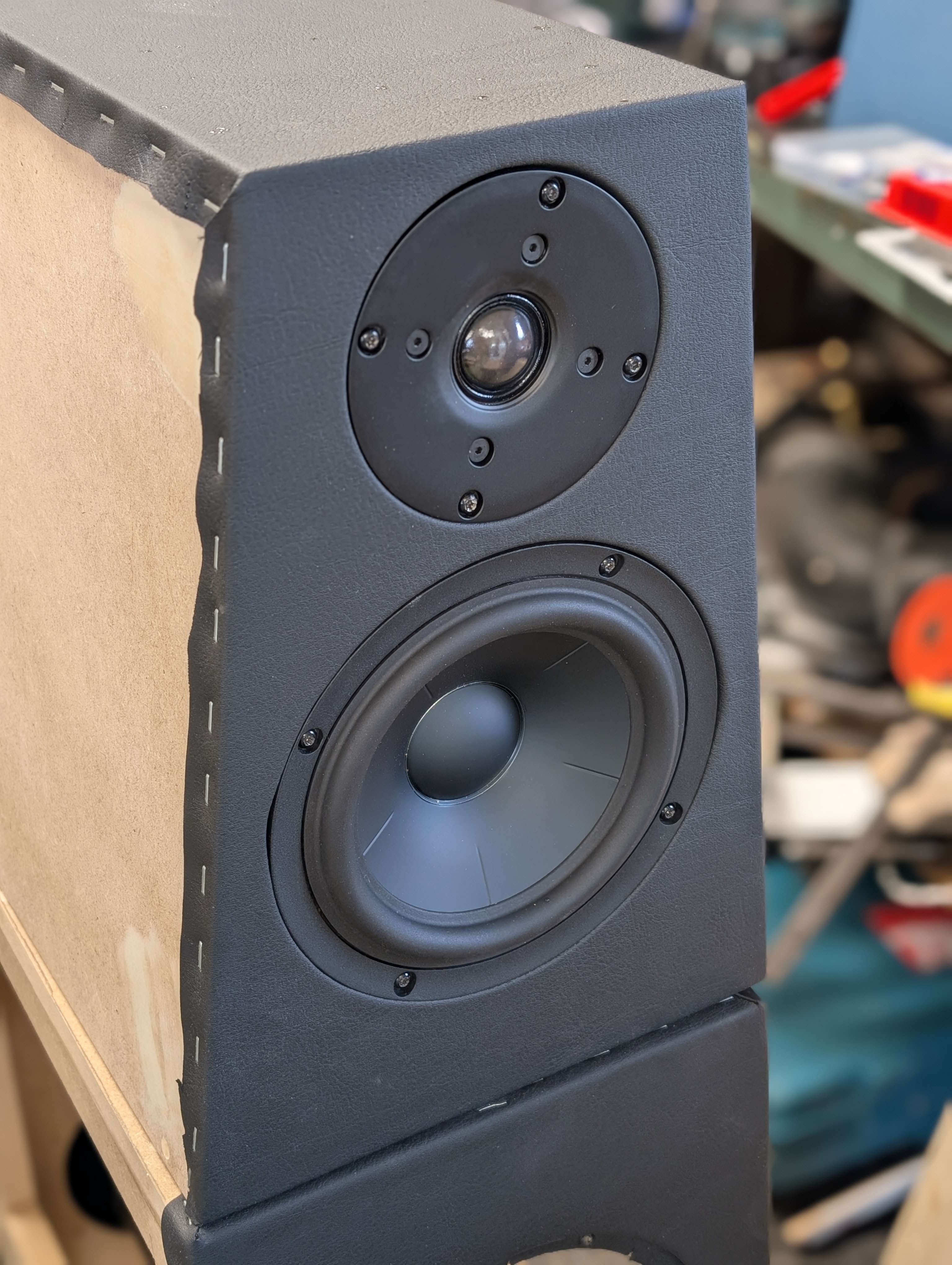

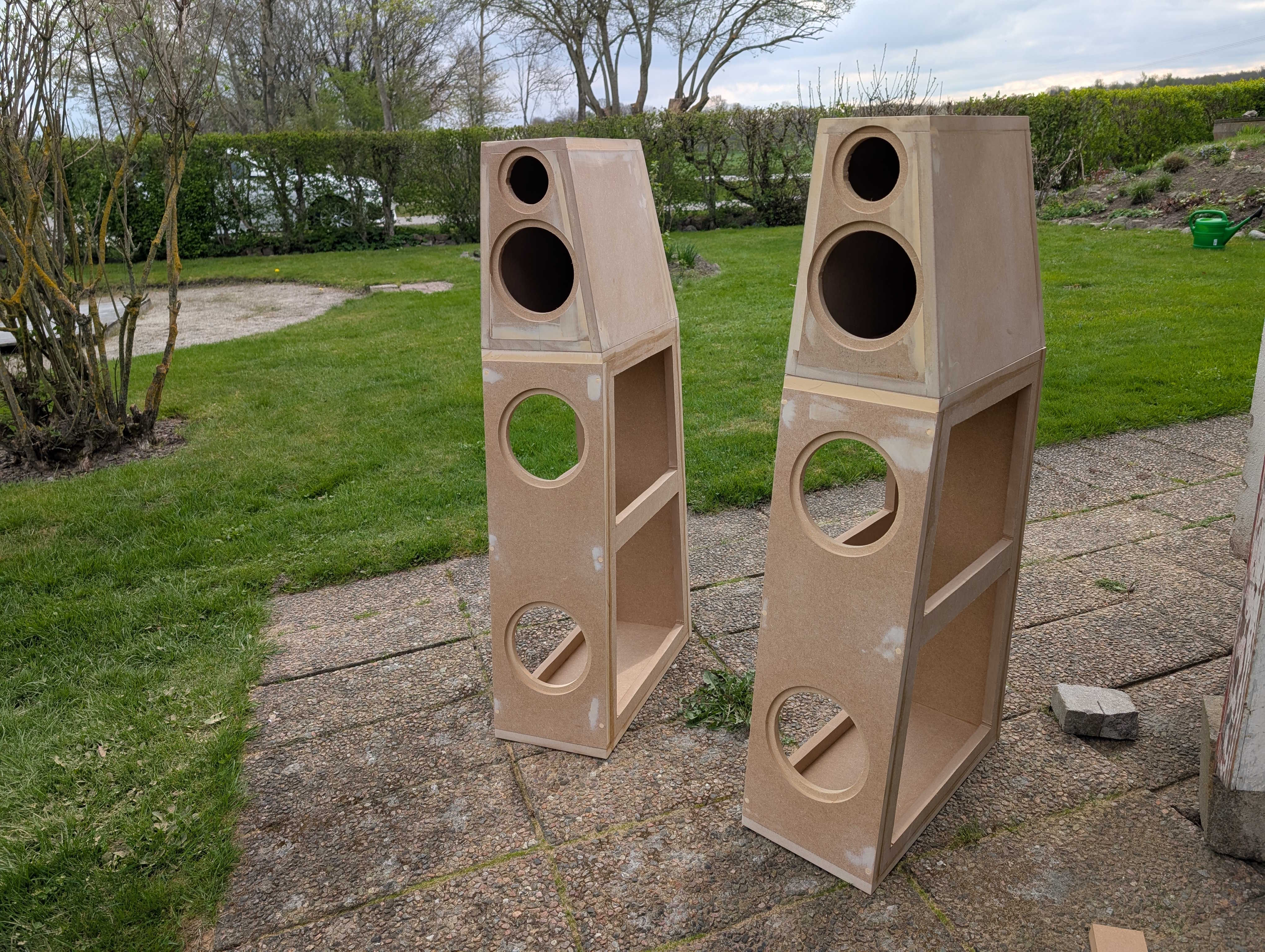

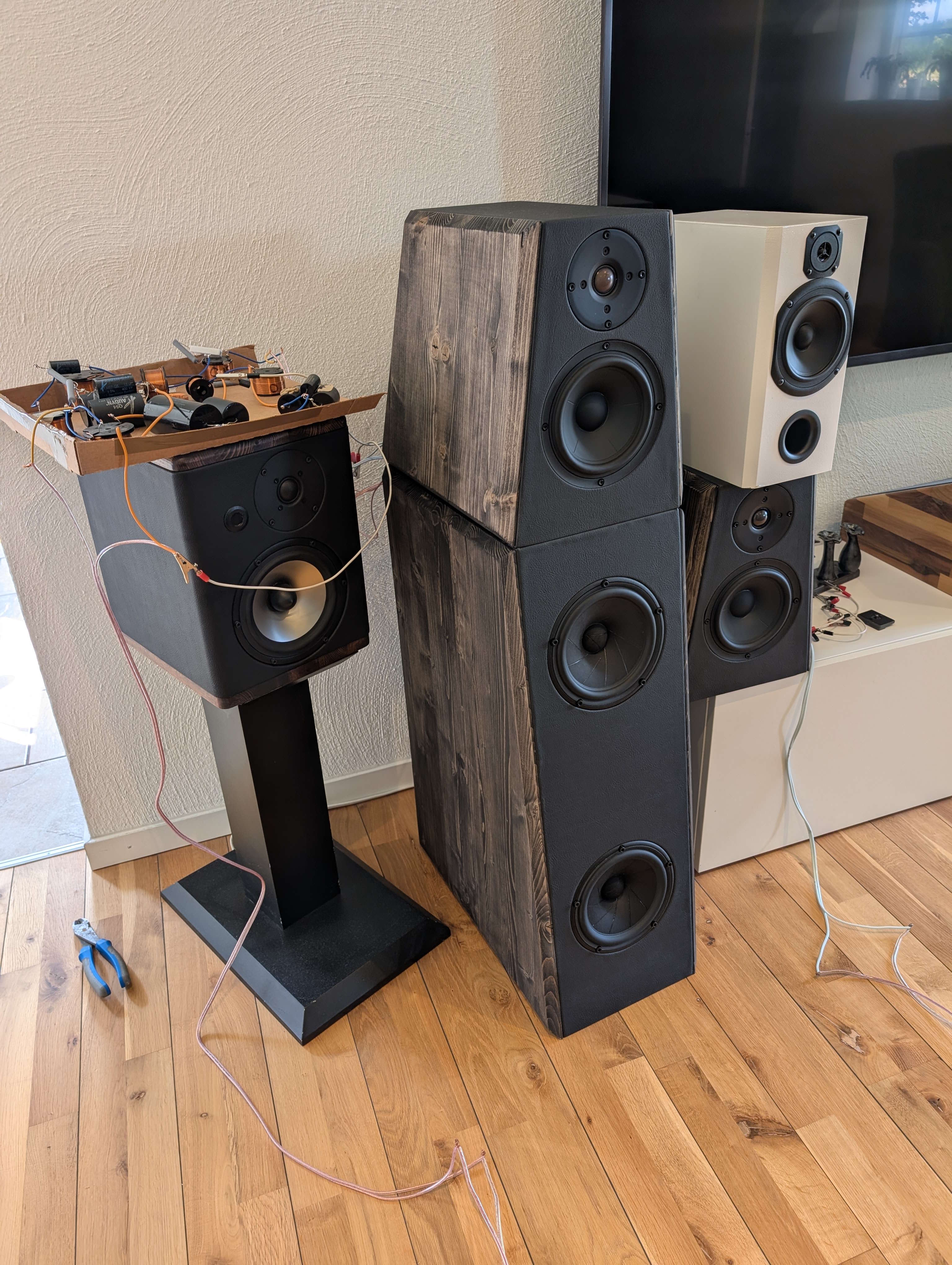

Bygge

[AndersD]

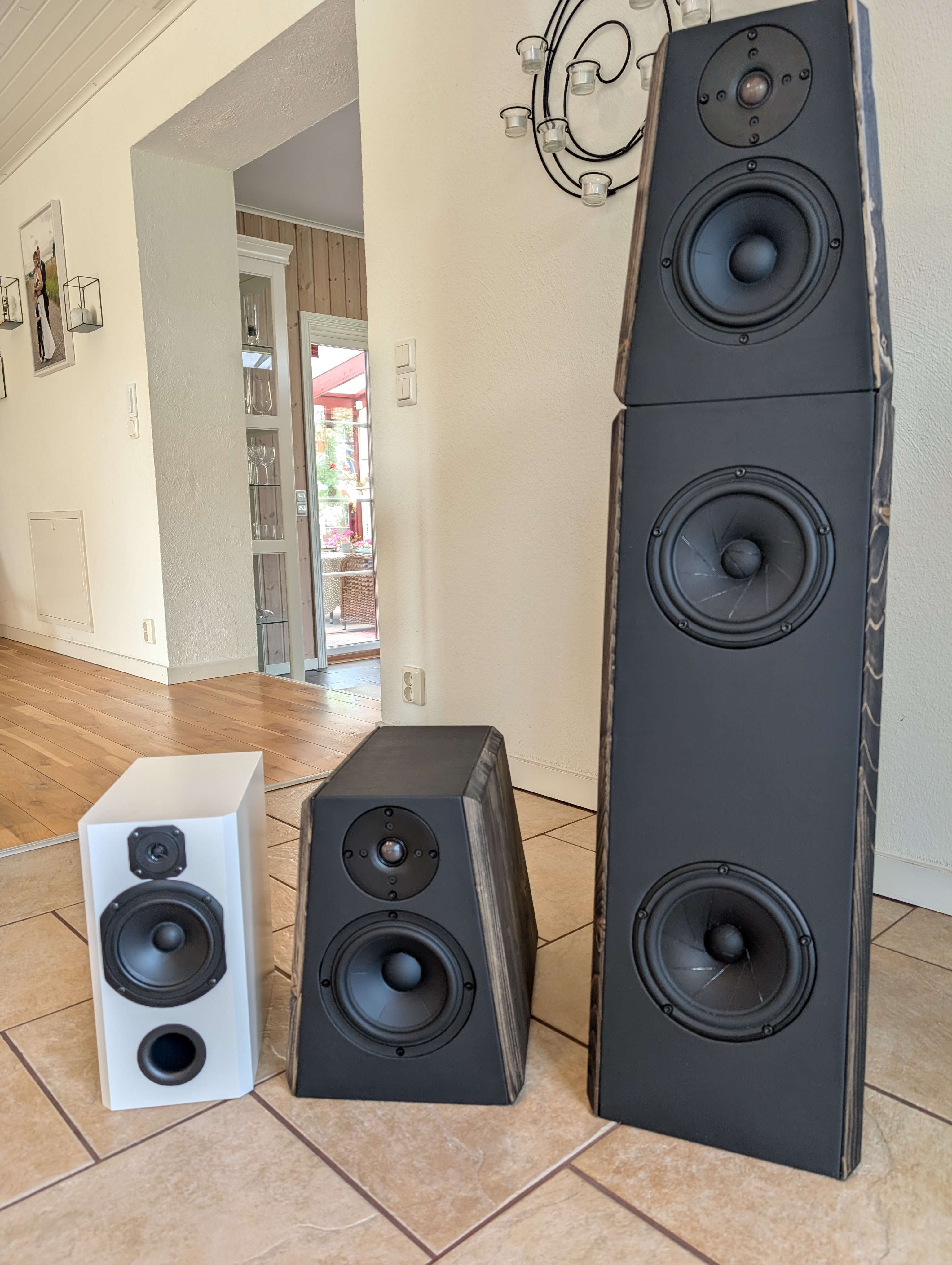

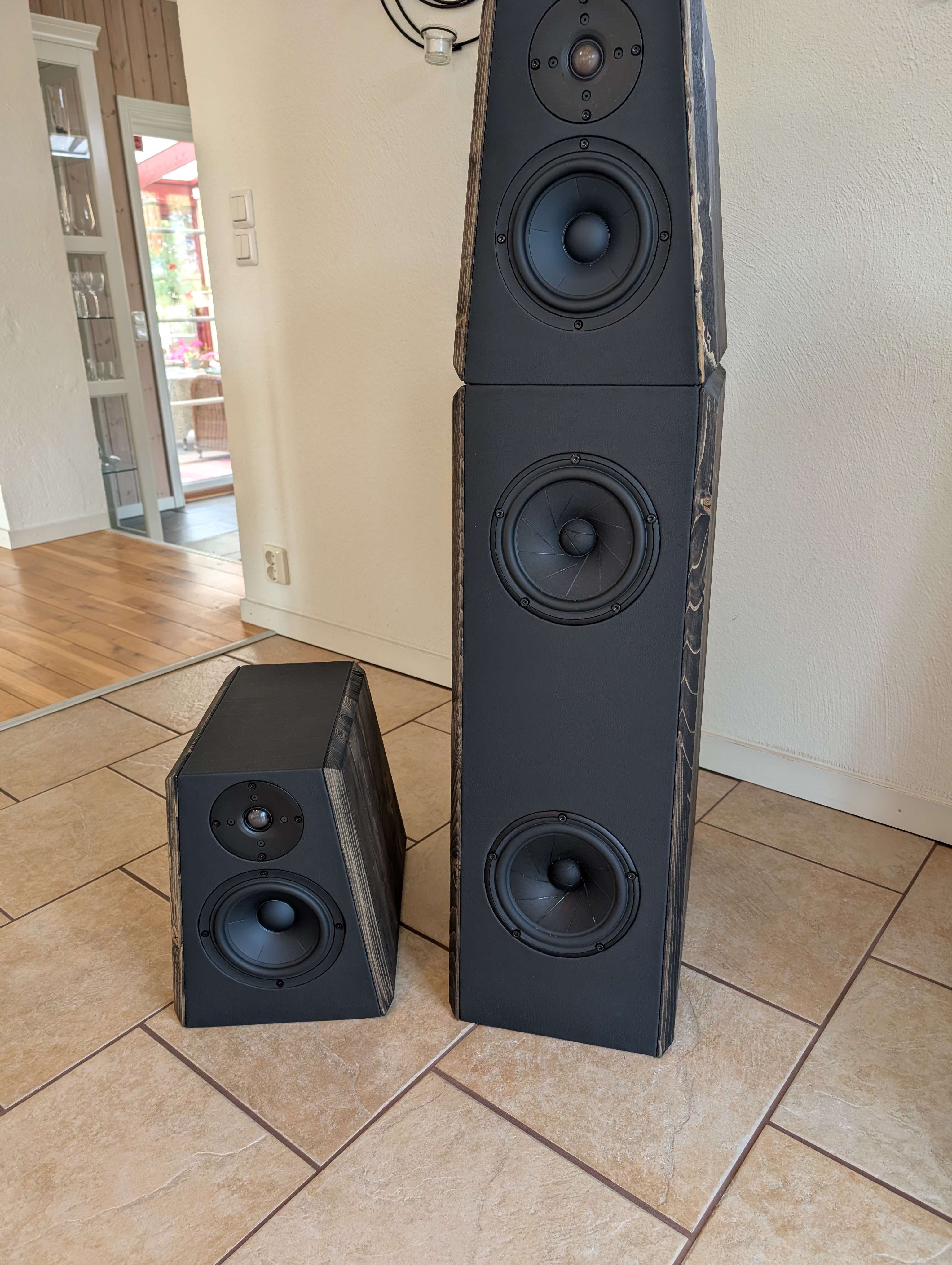

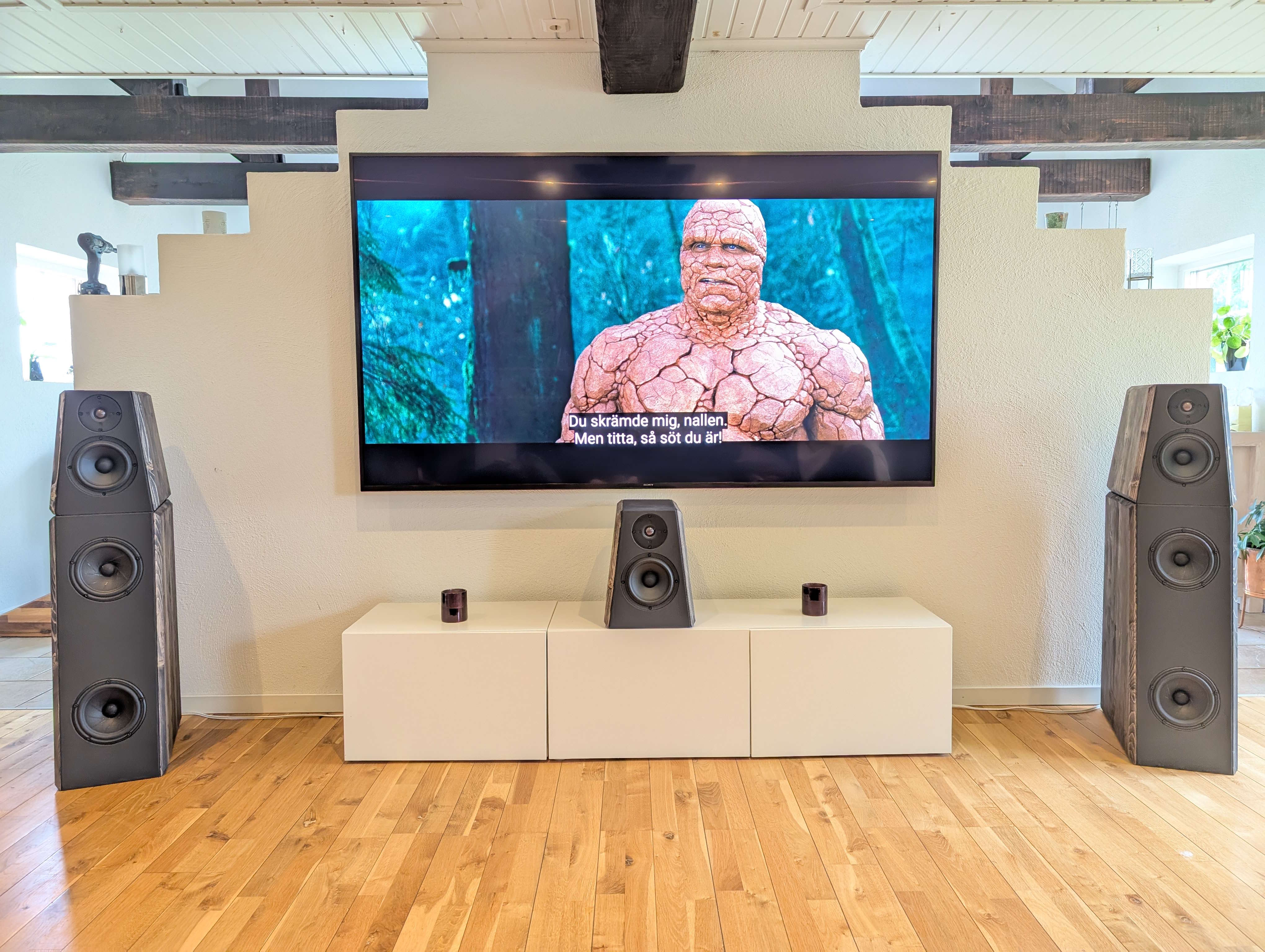

Slutresultat

[Empa]

Har petat in filter i lådorna på koax 12" samt funderat på vilken behandling de ska få. Långt ifrån snitsen som AndersD fixat, men det blev ganska bra för att för att vara första gången.


viewtopic.php?f=3&t=74723&p=2329213

[Ronnie]


Har kommit dithän att det är dags att snöra ihop delningsfiltret för en av koaxial+2-basar-högtalarna.

[Ronnie]

Sickena tjusiga högtalare ni har byggt!
Låtere bra?

[Fostex]

Riktigt snygga byggen Empa och AndersD!

Jag har hållt på med ett större projekt och lite småpyssel. Det större var att ro iland renoveringen av ett elektroniskt delningsfilter, Audio Research EC-3. Vet inte vad det hade varit med om, men det var modifierat och delvis saboterat på de allra märkligaste sätt. Efter mycket pillgöra med att reparera trasiga ledningsbanor, byta ut felaktiga komponentvärden, ersätta trasiga komponenter och dra om alla ledningar är det i stort sett klart. En hel del tvätt och puts krävdes också. Nu ska ett dussin nya ECC83 i, sedan är det dags att skruva på locket för sista gången på länge. Hoppas att hitta någon med en SP-3 som vill ha denna som kompis.

ARC före

IMG_3804 - stor.jpeg (304.47 KiB) Visad 895 gånger

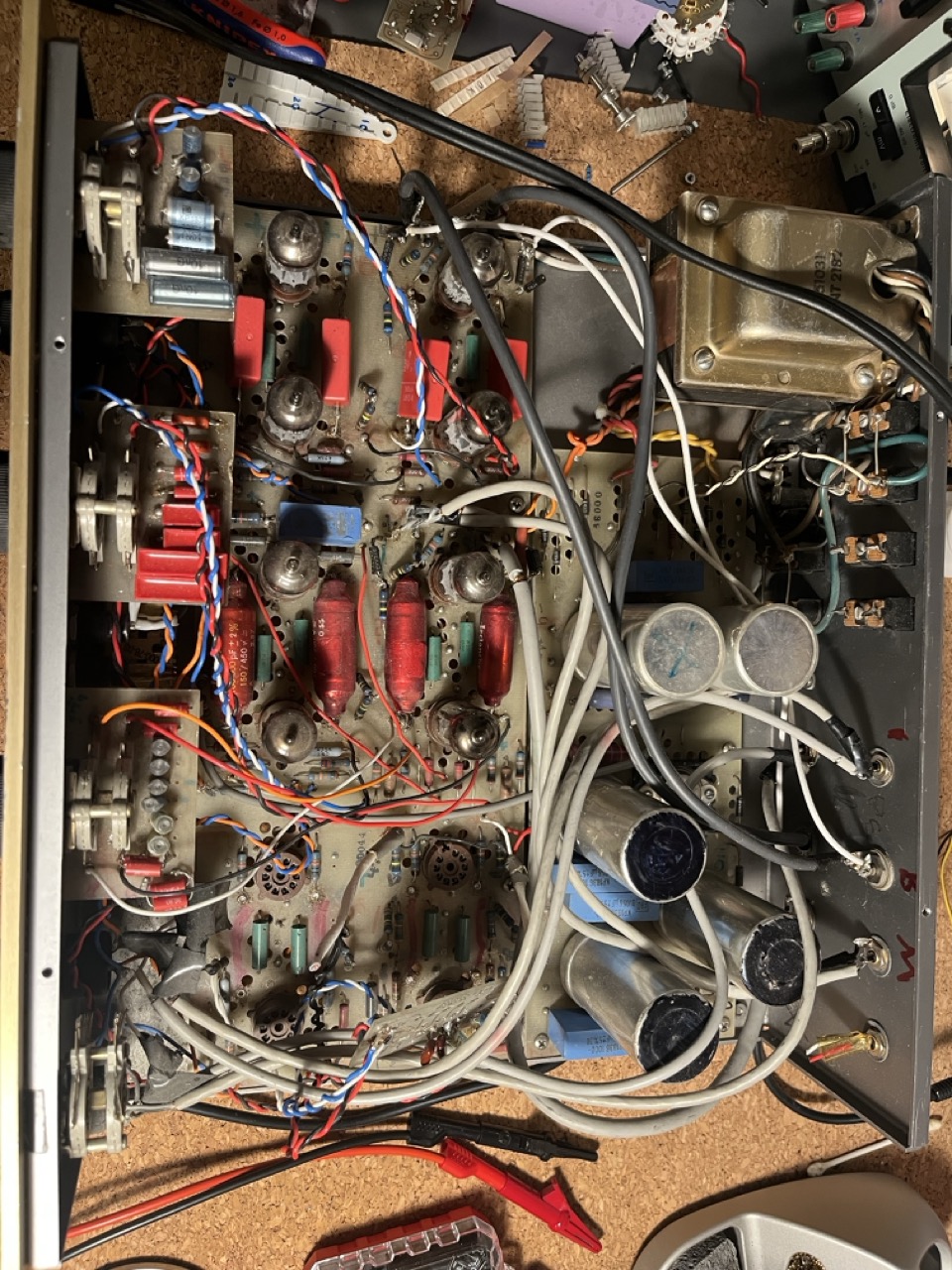

ARC före, insida

IMG_3805 - stor.jpeg (446.9 KiB) Visad 895 gånger

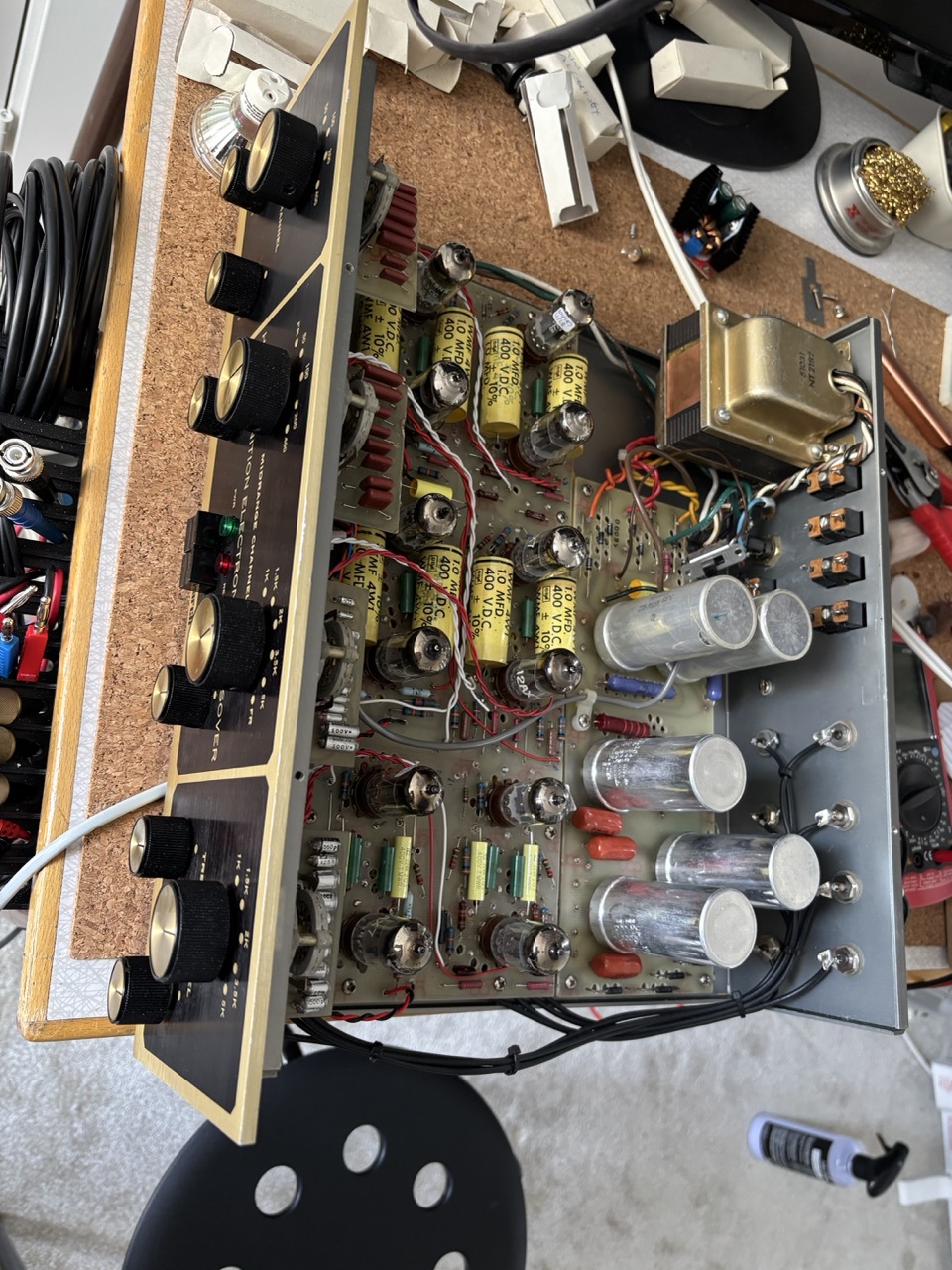

ARC efter

IMG_7204 - stor.jpeg (400.68 KiB) Visad 895 gånger

Jag har även renoverat en Sentec PA77 som är i mint condition. Kom över tre stycken som förvarats i sina originalkartonger i en garderob sedan mitten av 80-talet.

PA77

IMG_9014 - stor.jpeg (296.19 KiB) Visad 895 gånger

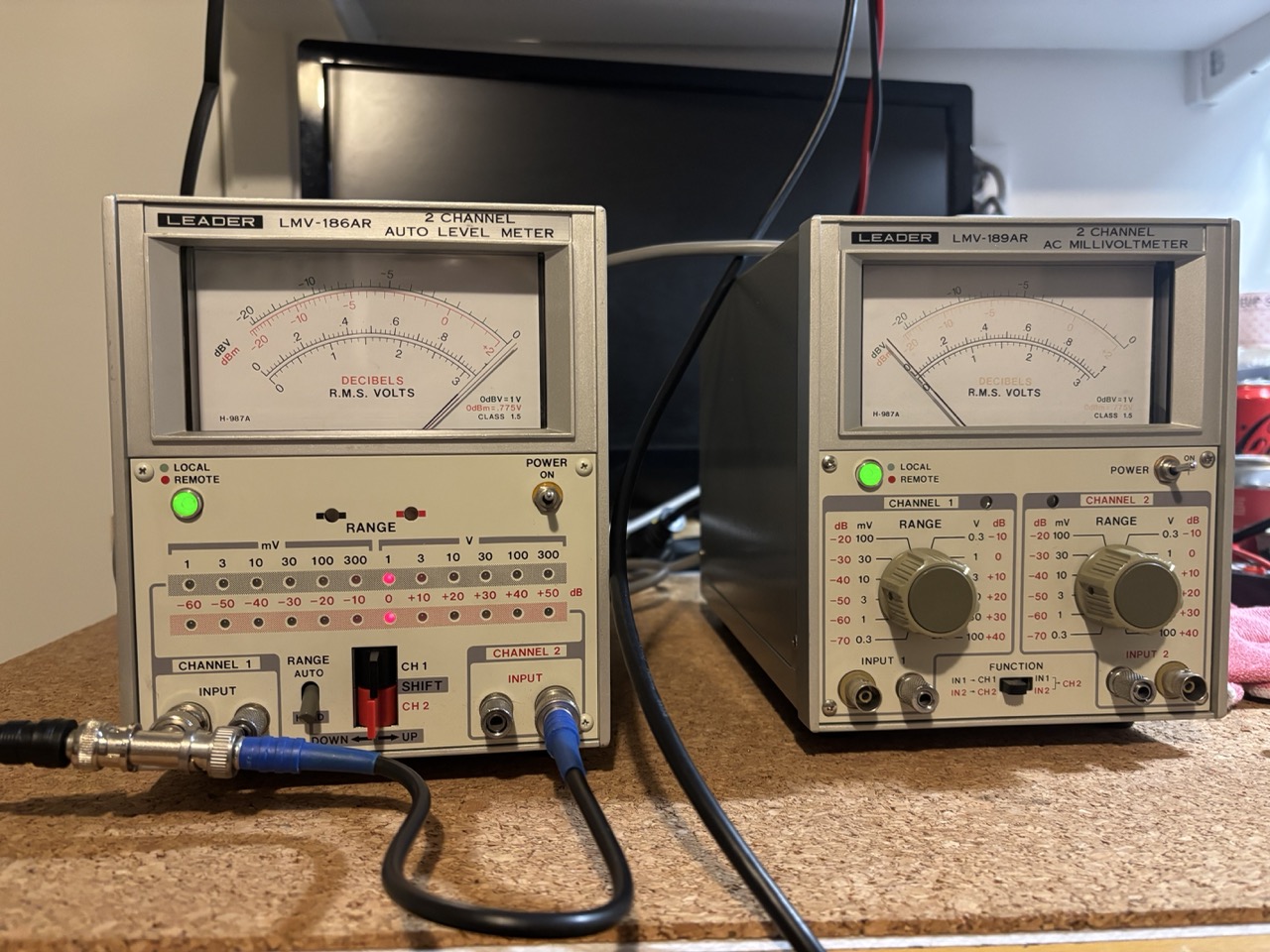

Och slutligen kalibrerat två fina, 2-kanaliga, AC-millivoltmetrar från Leader.

Leaders

IMG_8896 - stor.jpeg (301.67 KiB) Visad 895 gånger

[NADifierad]

Imponerande och kul, överlag

[exmag]

Jag har bland annat byggt en liten subbas:

[exmag]

Den kanske är för liten för att synas i bilden ovan det är därför jag kallar den GhostHorn. Här är en bild strax efter den var klar:


Den väger omkring 150kg och är på 1050 liter.

[exmag]

Mer om hornet: viewtopic.php?f=3&t=75603
