Hörlursförstärkare!!!

av **klalle** » 2006-05-09 17:07

Har kommit över några op-amp´s, modell LM900N (Se datasheet: http://www.tranzistoare.ro/datasheets/400/50319_DS.pdf ) och skulle helst om det går bygga mig ett par hörlursförstärkare av dessa...

Har läst om "CMoy Pocket Amplifier" och också försökt mig på en modell av dessa, men utan mycket lycka!! Om någon kunde hjälpa mig att se om ic-kretsarna är bra till något sådant, eller om det är något annat det är fel på så skulle jag bli glad..!

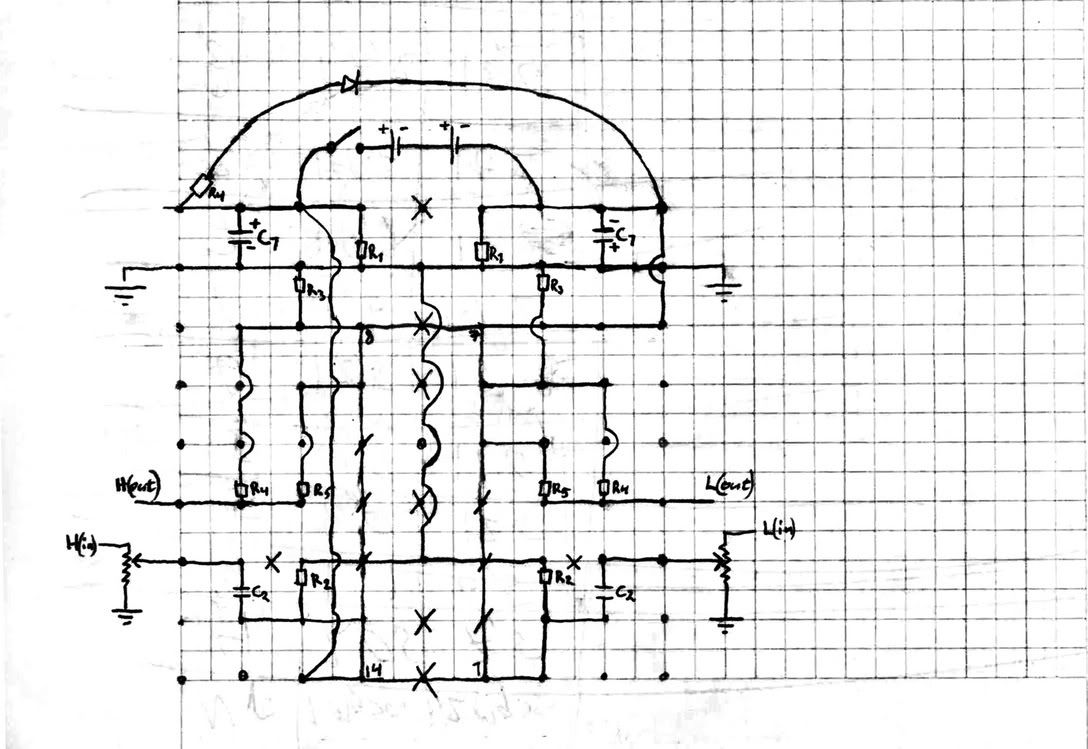

Jag har modifierat schemat en aning, men jag tror att min skiss fungerar som originalet...

R1 = 4,7K
R2 = 100K
R3 = 1K
R4 = 10K
R5 = 50 ohm
C1 = 220qf
C2 = 0,1 qf


Hoppas någon har någon idé...

av **soundbrigade** » 2006-05-10 09:53

Har du ett riktigt schema?
(Hittade ett här:
http://headwize.com/projects/showfile.php?file=cmoy2_prj.htm
http://tangentsoft.net/audio/cmoy-tutorial/misc/cmoy-tangent-sch.pdf)
Jag försökte "trejsa" layouten men jag fick inget att stämma. Ingångar oanslutna och utgångar kopplade mycket besynnerligt.
Nu är LM3900 inte som andra operationsförstärkare eftersom dess inverterade ingång är en sorts strömspegel och inte diffingång som på vanliga opampar - men skulle det spela roll?? Läs det här om rekommenderade opampar: http://tangentsoft.net/audio/opamps.html

av **peranders** » 2006-05-10 12:04

LM3900 är en Norton-förstärkare som jag antar är en "current feedback" i något okonventionell tappning. Denna typ blev aldrig någon succé, kanske beroende på att ingen begrep sig på den. Spontant så känner jag att den verkar ganska ointressant, möjligen som kuriosa.

av **soundbrigade** » 2006-05-10 12:08

Jag är med i ett analog-synthforum där man säker skulle bli rätt glada i dina OPampar. LM3900 förekom ofta i PAiAs syntar.

av **klalle** » 2006-05-10 19:04

Man tackar för svaren!!!
Mycket kluriga ic´s alltså!!
Skönt att någon har koll :)
Underbart ställe de här alltså! helgalet att så många kan gilla musik-teknik som jag,,, synd bara att man inte fattar allt... :)

"Jag är med i ett analog-synthforum där man säker skulle bli rätt glada i dina OPampar. LM3900 förekom ofta i PAiAs syntar."

jo, varför inte! Om du får tid över och vill göra några syntmänniskor en god gärning så kan du ju tippsa dem om att jag sitter inne på tio op-förstärkare av detta slag! maila isåfall mig på ballekalle@gmail.com!!!

kalle

av **soundbrigade** » 2006-05-10 20:07

Sdelal!
(Gjort på ryska)

av **soundbrigade** » 2006-05-10 20:08

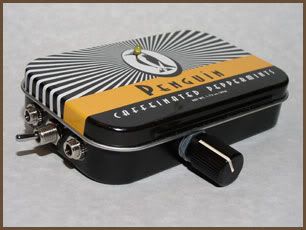

Em hel del kul saker kan göras med rör - hörlursförstärkare. Sådana tingesta blir inte lika små som den där FishermenFriends asken du hittat men nästan ...
Det kan också vara en väg in i rörvärlden där nästa steg kan vara ett enkelt slutsteg med rör - 10W PushPull eller 5W SingleEnd.

av **klalle** » 2006-05-10 20:12

Jag har ett tiotal gamla rör liggande i en låda som jag fått... frågan är om det är någe att ha!!!
Hur tar man reda på det??

av **soundbrigade** » 2006-05-10 20:17

klalle skrev:Jag har ett tiotal gamla rör liggande i en låda som jag fått... frågan är om det är någe att ha!!!
Hur tar man reda på det??

Kolla vad det står på rören (beteckningar). Det kan var E-nummer, typ ECC82, EL34, EF95. Fet kan vara amerikanska beteckningar (börjar ofta med 6 eller 12) - 6L6, 6SJ7, 12AY7 ... Eller det kan vara fyrsiffriga nummer 5691, 7025.
Medela forat en lista på vad du har så kan någon säkert berätta vad du har och vad du kan använda dem till.

av **klalle** » 2006-05-10 20:17

Jag har också fått en massa effekttransistorer tror jag att det är!!
Sånna där metallhattar,, datasheet: http://www.tranzistoare.ro/datasheets/166/499415_DS.pdf
tror ni dessa är något att ha i förstärkare eller något??

av **soundbrigade** » 2006-05-10 20:23

Inte så lite åldriga, men jag skulle behålla dem, om inte annat så som rariteter.

av **soundbrigade** » 2006-05-11 08:52

Mycket om hörlureri hittar du här:
http://www.headwize.com/
å här:
http://www.quadesl.com/schematics.shtml
