GhostReflex - Ytterligare en ny högtalare

[exmag]

Spännande och intressant konstruktion, bra jobbat!
Något som ser lite prydligare ut och kan kan göra viss skillnad är att försänka elementen i baffeln, ser lite mer fabriksbyggt ut.
Hoppas det flitiga arbetet ger önskad utdelning

Det finns två orsaker till att jag inte sänkt ner elementen. Den första orsaken är att sänka ner ett element med 5mm kant i en spånskiva som är 12mm tjock ger inte mycket material kvar att skruva i. Den andra orsaken, som är viktigast, är att jag tänkt lägga dämpmaterial på bafflarna för att dämpa tidiga reflexer. Den idén hade jag innan jag mätt vad det gör för skillnad. Nu när jag testmätt lite på kartongbaffel med enkla billig element ser jag ingen skillnad på så små ytor som bafflarna är på dessa högtalare. Men sista ordet är inte sagt ännu, jag skall mäta på dessa när de är färdiga så får vi se hur det ser ut. Om jag inte dämpar bafflarna kan det bli så att jag lägger på en skiva ovanpå bafflarna med hål för elementen. Kanske skriver jag ut dem i 3D-skrivaren.

[Calleberg]

...att sänka ner ett element med 5mm kant i en spånskiva som är 12mm tjock ger inte mycket material kvar att skruva i...

Så är det, och förutom att jag inte gärna jobbar med spånskiva har jag ibland löst det genom att göra en förstärkningsring på insidan som är 4-5 cm bred.

Den har jag då gjort av tre segment så man slipper slösa på material och det löser ochså utmaningen med att montera det på insidan av en redan färdig konstruktion.

[exmag]

Jag var inne på att förstärka kanten på samma sätt som du beskriver. Men struntade i det eftersom jag hade/har planer på att lägga dämpmaterial på bafflarna. Nu, när jag mätt lite, kanske jag skippar det. Istället kanske jag fyller upp med något till elementens höjd. Vi får se vad jag gör.

[exmag]

Fick en stund över så jag slängde ihop två högtalarkablar av mycket god ljudkvalité med syrefri koppar,
nytvättad isolering och ingen låda på magen med elektronik som förvränger:


OBS:
Inlägget kan innehålla spår av ironi.

[Prozac]

Ja tycker dom ser bra ut

Tack!
Jag får bara mer intresse när det kommer både bra eller dålig konstruktiv kritik. Bra kritik blir jag glad över medan dålig kritik sporrar till att göra bättre.

Håller med om att de ser bra ut, man ser ju också vilket arbete du lagt ner på att få vinklar korrekta. Man anar ett släktskap med Steindl-äggen. Möjligtvis att de kunde blivit mindre "darth vader" dvs tekniska och mer arkitektoniska i vitt? Eller hade de bara blivit mer "stormtrooper" dvs en dussinprodukt? Färgen är väl en smaksak men de hade väl smält in mer, blivit mer anonyma, mot väggen i vitt? Jag är lite ambivalent här.

[RogerGustavsson]

Fick en stund över så jag slängde ihop två högtalarkablar av mycket god ljudkvalité med syrefri koppar

Är inte alla kopparkabel syrefri?

[exmag]

Ja tycker dom ser bra ut

Tack!
Jag får bara mer intresse när det kommer både bra eller dålig konstruktiv kritik. Bra kritik blir jag glad över medan dålig kritik sporrar till att göra bättre.

Håller med om att de ser bra ut, man ser ju också vilket arbete du lagt ner på att få vinklar korrekta. Man anar ett släktskap med Steindl-äggen. Möjligtvis att de kunde blivit mindre "darth vader" dvs tekniska och mer arkitektoniska i vitt? Eller hade de bara blivit mer "stormtrooper" dvs en dussinprodukt? Färgen är väl en smaksak men de hade väl smält in mer, blivit mer anonyma, mot väggen i vitt? Jag är lite ambivalent här.

TACK!
Jag var också lite vilsen vilken färg jag skulle ha. Valet föll på halvmatt svart för att hedra mina gamla OA5:or som var halvmatt svarta när jag köpte dem nya. Det är intressant med OA5:orna och den svarta färgen för Carlssonplanet säger att de aldrig tillverkats svarta OA5:or. Men mina var verkligen svarta när jag köpte dem nya så jag har höjt rösten kring den frågan. Därför föll valet på svart för dessa högtalare som något slags tjurskalligt trots.
De har ett visst släktskap med äggen. När jag testade olika former som skulle fungera på samma sätt som OA-principen kom jag fram till nästan exakt samma form som äggen (utan att vara rundad) var bästa formen. Jag flyttade dock mellanregistret mer vinklat mot lyssningsplatsen. Nästan exakt samma som OA50-OA58.
Den stealth-liknande formen fick jag fram genom att mäta vad som sprider bäst samtidigt som den reflekterar minst mot lyssningsplatsen. Hoppas jag i vart fall för mina mätningar var inte de bästa med kartong tejpat som högtalare och dåliga element. Jag skall mäta detta igen med riktiga grejer framöver.

[exmag]

Fick en stund över så jag slängde ihop två högtalarkablar av mycket god ljudkvalité med syrefri koppar

Är inte alla kopparkabel syrefri?

Jepp, det var en del av ironin (om du läser under bilden).

[exmag]

Grejerna spelar nu:


Låter väldigt bra direkt!
Att bashornet har hög verkningsgrad är en underdrift. Det är en enorm skillnad! Delar den nu vid uppskattningsvis 120 Hz och har volymen uppdragen väldigt lite.
Bas och sidosystem matchar varandra mycket väl trots att sidosystemet inte har något filter mot lägre toner. Skall testa med att sätta in en kondensator senare för att dämpa ner basen i sidosystemet.

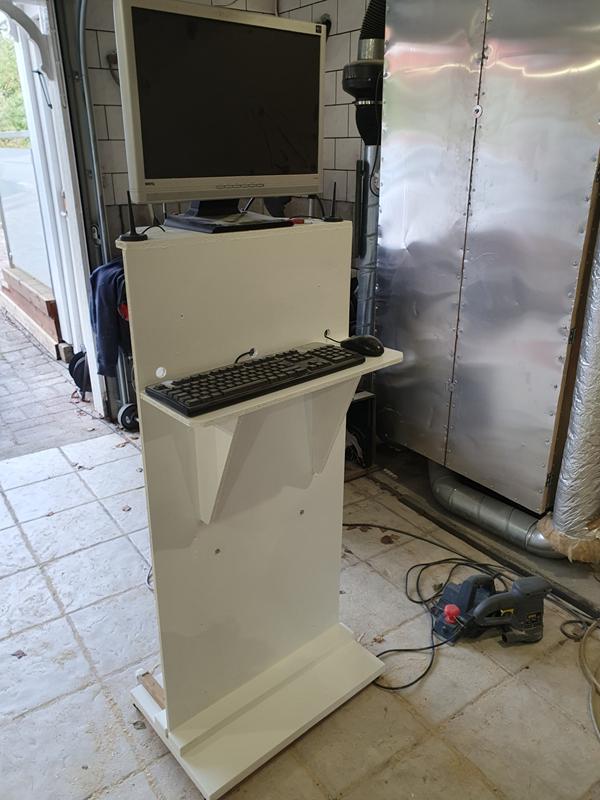

Närmaste dagarna framöver skall jag bygga färdigt mätstationen som går på hjul så att jag kan släpa med mig den där jag vill mäta.


[exmag]

Lite inledande mätningar. Basporten tog jag inte med i denna mätning.

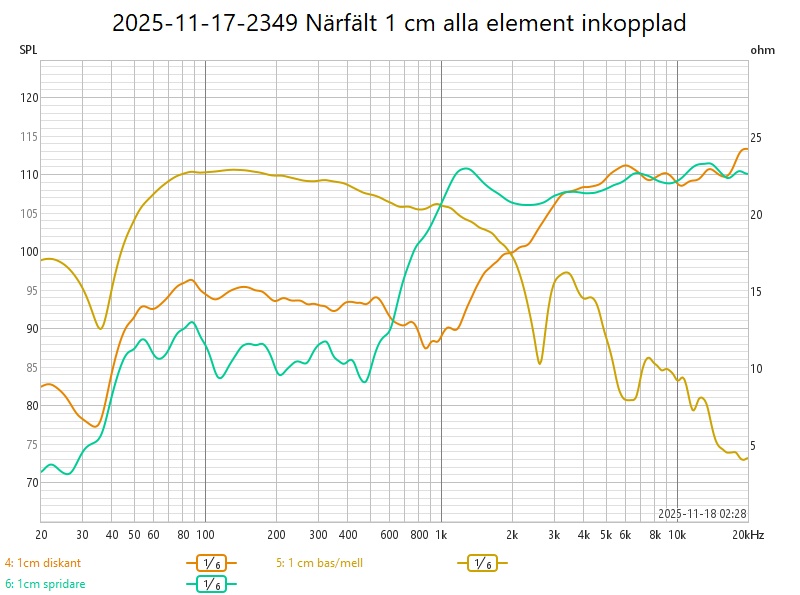

2025-11-17-2349 Närfält 1 cm alla element inkopplad.jpg (166.16 KiB) Visad 632 gånger

[exmag]

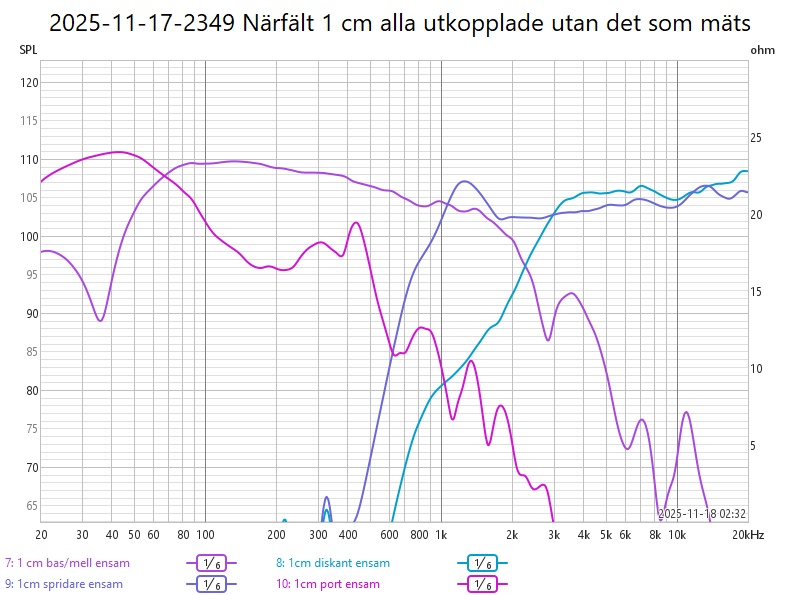

2025-11-17-2349 Närfält 1 cm alla utkopplade utan det som mäts.jpg (175.45 KiB) Visad 634 gånger

[exmag]

2025-11-17-2349 Lyssningsplatsen 270 cm.jpg (150.56 KiB) Visad 633 gånger

[exmag]

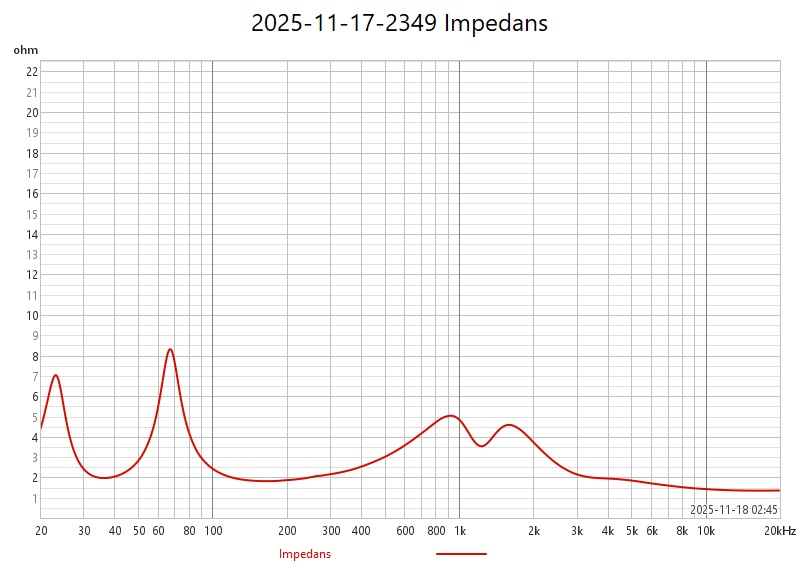

2025-11-17-2349 Impedans.jpg (128.04 KiB) Visad 633 gånger

Impedansen är lite låg.

[exmag]

Tänk på att grafen "Lyssningsplats 270 cm" är uppmätt med alla reflexer och stående vågor ett rum har.
Den ser ändå väldigt bra ut, inte mycket som sticker ut.

[RogerGustavsson]

Impedansen är lite låg.

Dubbla den mäta vore nog bättre för att inte lasta slutstegen onödigt mycket.

[I-or]

Tänk på att grafen "Lyssningsplats 270 cm" är uppmätt med alla reflexer och stående vågor ett rum har.
Den ser ändå väldigt bra ut, inte mycket som sticker ut.

Även om dessa högtalare uppträder på ett okonventionellt sätt via den extremt höga spridningen och en huvudstrålningslob för baselementet som är riktad diagonalt i rummet så blir nog klangbalansen väl ljus med en ofönstrad frekvensgång enligt ovan.

Impedansmätningen ser märklig ut. En högtalare med ett styck SB17NBAC-4 bör uppvisa en minimumimpedans strax under 4 Ω för låga frekvenser.

[Morello]

Impedansen ser ohyggligt låg ut även vid diskantfrekvenser. Det får anses god sed att hålla impedansen i sagda register förhållandevis hög då många slutsteg uppvisar påtaglig distorsion vid höga frekvenser och svår last.

(Vilket beror på att slingförstärkningen ofta är avsevärt lägre vid 20 kHz än 20 Hz)

[I-or]

Så är det, men jag känner inte till vilka diskantelement som har använts och avstod därför att kommentera högre frekvenser.

Impedansmätningen är med stor sannolikhet ej korrekt utförd.

[exmag]

Impedansen är lite låg.

Dubbla den mäta vore nog bättre för att inte lasta slutstegen onödigt mycket.

Ja,jag får göra något åt det.

[juanth]

Så är det, men jag känner inte till vilka diskantelement som har använts och avstod därför att kommentera högre frekvenser.

Impedansmätningen är med stor sannolikhet ej korrekt utförd.

https://sbacoustics.com/wp-content/uplo ... C000-4.pdf

[exmag]

Tänk på att grafen "Lyssningsplats 270 cm" är uppmätt med alla reflexer och stående vågor ett rum har.
Den ser ändå väldigt bra ut, inte mycket som sticker ut.

Även om dessa högtalare uppträder på ett okonventionellt sätt via den extremt höga spridningen och en huvudstrålningslob för baselementet som är riktad diagonalt i rummet så blir nog klangbalansen väl ljus med en ofönstrad frekvensgång enligt ovan.

Impedansmätningen ser märklig ut. En högtalare med ett styck SB17NBAC-4 bör uppvisa en minimumimpedans strax under 4 Ω för låga frekvenser.

Jag skall försöka se vad som skapar denna låga impedans när jag går i klinch med mätningarna.

[exmag]

Impedansen ser ohyggligt låg ut även vid diskantfrekvenser. Det får anses god sed att hålla impedansen i sagda register förhållandevis hög då många slutsteg uppvisar påtaglig distorsion vid höga frekvenser och svår last.

(Vilket beror på att slingförstärkningen ofta är avsevärt lägre vid 20 kHz än 20 Hz)

De två diskanterna är i princip parallellkopplade från impedansen sett och de är på 4 ohm. Det gör en impedans på runt 2 ohm. Men de har också var sitt seriemotstånd på 2,2 ohm så de borde ligga på runt 4 ohm.

[exmag]

Så är det, men jag känner inte till vilka diskantelement som har använts och avstod därför att kommentera högre frekvenser.

Impedansmätningen är med stor sannolikhet ej korrekt utförd.

Den är korrekt utförd, dock skall jag kalibrera mätjiggen en gång till.

[petersteindl]

. . .

Impedansmätningen är med stor sannolikhet ej korrekt utförd.

+1

[exmag]

Jag har inte kunnat lyssna så mycket på högtalarna ännu men det lilla jag hört gör mig redan som det är mycket nöjd. Men hur kul är det på en skala att sitta nöjd? Därför kommer jag att mäta mer detaljer och försöka korrigera en del skönhetsfel i ljudet osv. I rummet hör jag bra med ljud överallt, var jag än befinner mig. Ju längre ut i sidled jag kommer ju ljusare blir ljudbilden. Har inte mätt detta ännu men jag tycker det låter på samma nivå i vilken vinkel jag än ställer mig.

[juanth]

2025-11-17-2349 Närfält 1 cm alla utkopplade utan det som mäts.jpg

Vad är Spridare för element?
Lila kurva.

[exmag]

Snabbt påkommet namn för diskanten som pekar utåt. Bas/mell och diskant pekar inåt.
Den sprider ljudet utåt var tanken med namnet. Kallade den först för "filler" efter B&O's högtalare som hade en sk "filler" som skulle göra fasen bättre. Min "filler" hade bara namnet efter den, inget annat. Fast "spridare" säger mer vad den gör.

[exmag]

Vad det gäller impedansmätningen går det inte göra fel eftersom allt är kopplat i Matrojig. Om man mäter impedansen med inställning för frekvensen syns det tydligt på resultatet. Ställer man in Matrojig för kalibrering blir det ingen kurva alls. På samma vis är det med REW, mäter man impedansen med Frekvens valt syns det direkt att något är fel.

Det enda jag kan tänka mig är fel är kalibreringen av impedansen, då kan det bli så här om jag skrivit in fel värde för referensresistorn. Skall undersöka det senare. Eller så är det helt rätt, alltså att impedansen är så låg som mätts fram.

[juanth]

Snabbt påkommet namn för diskanten som pekar utåt. Bas/mell och diskant pekar inåt.
Den sprider ljudet utåt var tanken med namnet. Kallade den först för "filler" efter B&O's högtalare som hade en sk "filler" som skulle göra fasen bättre. Min "filler" hade bara namnet efter den, inget annat. Fast "spridare" säger mer vad den gör.

Ok. Men den har full nivå ner till 1000 Hz. Det känns vågat minst sagt.

[petersteindl]

Impedansmätningen ser märklig ut. En högtalare med ett styck SB17NBAC-4 bör uppvisa en minimumimpedans strax under 4 Ω för låga frekvenser.

+1

Detta gäller vid basreflex-avstämningsfrekvens samt området kring 150-300 Hz.
