scanspeak 10f/4424g00

[supra_jonny]

Hej alla glada!
Är nu i tagen att bygga små surround/atmos.
Köpte ett par element scan-speak discovery 10f/4424g00,och tanken är att använda enbart ett element i varje högtalare.
Men går i funderingar när det gäller filterdelen,scan speak har ett filter på specen,men är detta nödvändigt med såpas mkt komponenter?
En undran bara,vill ha en väldigt liten låda.
Eller om någon har ett simplare filterförslag

[sammel]

Det ska väl inte behövas något filter
Om det skall vara ett element i varje, det
är ett bredbandselement.
Det som ser ut som ett filter är nog bara
symboler för högtalarens olika parametrar
som jag inte kan förklara.

[juanth]

Det som ser ut som ett filter är elementets egenskaper/T/S-parametrar beskrivet med komponenter.

[Kraniet]

Jo filtret är ekvivalentschema för elementets mekaniska egenskaper.

Lämpligen monteras elementet vinklat något uppåt och något över öronhöjd så att det blir jämnare frekvens i lyssningsvinkeln.
Något filter behövs inte, speciellt om man har surroundreciever med EQ. Har funkat väldigt bra för mig att bara EQa en rak kurva i recievern.
Men EQa inget över 15 kHz då elementet faller av som det gör (då undviker du också den dist som många recievers inför om man EQar för högt i frekvens) Sätt också HP-filtret på minst 120 Hz så funkar det bra.
För ännu bättre resultat så används minst två högtalare per kanal. Men det blir fort många högtalare

Ungefär såhär kan det se ut

[supra_jonny]

Tack så hemskt mycket för infon !

[supra_jonny]

Jo filtret är ekvivalentschema för elementets mekaniska egenskaper.

Lämpligen monteras elementet vinklat något uppåt och något över öronhöjd så att det blir jämnare frekvens i lyssningsvinkeln.
Något filter behövs inte, speciellt om man har surroundreciever med EQ. Har funkat väldigt bra för mig att bara EQa en rak kurva i recievern.
Men EQa inget över 15 kHz då elementet faller av som det gör (då undviker du också den dist som många recievers inför om man EQar för högt i frekvens) Sätt också HP-filtret på minst 120 Hz så funkar det bra.
För ännu bättre resultat så används minst två högtalare per kanal. Men det blir fort många högtalare

Ungefär såhär kan det se ut
[ Bild ]

Tja angående att man ej ska EQa över 15khz,ska jag justera ner stapeln på bilden till -20 ?
Har ej grejat på ett tag så vill kolla med dig

[I-or]

Givet HiFiCompass mätresultat för detta element och det ovan rekommenderade montaget (som ger en vertikal vinkel relativt elementets 0-gradersriktning om i runda slängar 30 grader) skulle jag höja ca 4-6 dB i 16 kHz-oktavbandet och dessutom ca 1-2 dB i 8 kHz-oktavbandet.

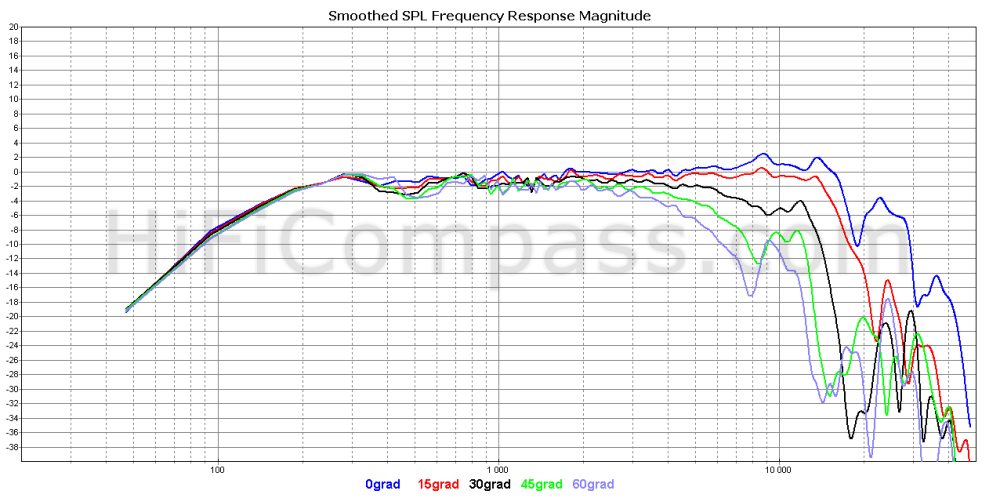

Skälet till detta framgår nedan - även om elementet har en god frekvensgång i 0-gradersriktningen så är fallet i övriga riktningar stort:


https://hificompass.com/en/speakers/mea ... 0f/4424g00


En höjning om 4-6 dB centrerad kring 16 kHz ger bara en mindre ökning av distorsionen för receivern med typiskt signalinnehåll medan diskanttappet är ett problem med långt större hörbarhet.

[supra_jonny]

Givet HiFiCompass mätresultat för detta element och det ovan rekommenderade montaget (som ger en vertikal vinkel relativt elementets 0-gradersriktning om i runda slängar 30 grader) skulle jag höja ca 4-6 dB i 16 kHz-oktavbandet och dessutom ca 1-2 dB i 8 kHz-oktavbandet.

Skälet till detta framgår nedan - även om elementet har en god frekvensgång i 0-gradersriktningen så är fallet i övriga riktningar stort:


https://hificompass.com/en/speakers/mea ... 0f/4424g00


En höjning om 4-6 dB centrerad kring 16 kHz ger bara en mindre ökning av distorsionen för receivern med typiskt signalinnehåll medan diskanttappet är ett problem med långt större hörbarhet.

Ok,det med diskanttappet som du pratar om,märker att det ibland blir lite burkigt ljud! ( då när man testar som center t.e.x)
Borde jag kanske komplettera med en diskant? eller kanske optimalt med portad låda?
Dom funkar som surround i sluten låda (0,69l) utan element inräknat.(rekommenderat 0,5l sluten)
Men som center högtalare upplevs det som lite burkigt ibland.
Funderar på en portad låda 2,2l (utan element och portar inräknade) 2 element såklart (rekommnderat 0,9l)
Har jag räknat rätt på portad låda? samt längd och och diameter på portar är frågan med?
Många frågor från mig,men vill lära mig!

[supra_jonny]

Nu blev det detta bra till slut,lite vaddering i lådan och nu är det toppen!
