Ett toppen litet toppsystem?

[RSG]

Då drar det ihop sig mot nästa projekt, och här är kandidaterna.


I toppen med osäker utformning SB26ADC
https://sbacoustics.com/product/sb26adc-c000-4/

Och syskonet SB15NBAC
https://sbacoustics.com/product/5in-sb15nbac30-8/

I sällskap med utbölingen DA DSA175-8
https://www.daytonaudio.com/product/131 ... ofer-8-ohm

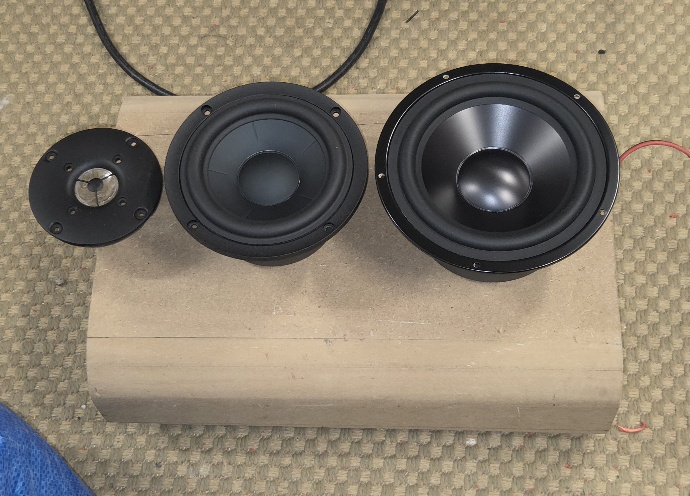

Designen kommer bli något högre än nuvarande lådor, prototyplåda under.


Delning,,, 80-110/4-500/2,5-3000,,, isch.

Varför?
Det kan man fråga sig då jag i princip redan sitter på en optimala setupen med SB17 delad aktivt vid 200...
Vi får se hur utfallet blir med detta och vars det tar vägen därefter, och hur många år det tar att färdigställa...
Det jag vet är att jag kan pula på i lugn o ro i boa och i musikrummet låter det lika bra fortfarande

Hepp/Johan

[sammel]

Spännande RSG

[Maarten]

Gott! Här finns alla möjligheter till ett riktigt bra och prisvärt bygge!
Basen kände jag inte till. Blev nyfiken och gurglade snabbt: https://audioxpress.com/article/test-be ... 6-5-woofer

Verkar ju vara ett litet fynd, bra funnet RSG!
Ca 0,2 - 0,6 % @ 94 dB ca 100-500 Hz och även rätt lågt i basen också (nivån stämmer nog inte; står "pink noise stiumulus to set the SPL to 104 dB at 1 m (7.02 V)"). Detta för endast ca 700 riksdaler.

[Johan_Lindroos]

I testen är det lite skumma tonkurvor, de visar olika. Notera särskilt området 1 - 2 kHz. Databladet är mest i överensstämmelse med den kurvan som visar amplitud & dist.

[I-or]

Vance Dickason presenterar mätresultat både för elementet upphängt i fri luft med ett mikrofonavstånd om 10 cm och för elementet monterat i en testlåda med ett mikrofonavstånd om 1 m.

Tyvärr är han inte särskilt noggrann med att poängtera detta i bildtexterna till diagrammen och mätningar i fri luft är naturligtvis tveksamma* annat än för bestämning av T/S-parametrar.


*För låga frekvenser fungerar det i fri luft hyggligt att mäta på ett avstånd om ett par cm från dammkåpan (speciellt om man korrigerar för dipoleffekter), men ett mikrofonavstånd om 10 cm och att dessutom presentera resultat även för höga frekvenser är inte att rekommendera. Helst bör man montera elementet i en IEC-baffel och mäta på ett avstånd om 1 m.
