Transistor funnen... Nu sökes schema

[Pioneer_4_ever]

Nån som har en 2sa1490 effekttrissa liggandes?? Eller vet nån i Swedala som säljer?
Mekar gammal Denon & har slutstegshaveri på vänster kanal

[Wolfie]

De trissorna hittar du hos Japan Electronic Center

http://www.jec.se

Sök på 2SA 1490 så hittar du dem (de kostar 62 kr/st) [/url]

[Pioneer_4_ever]

Tackar hjärtligast!!

[Pioneer_4_ever]

Jag måste ju säga att JEC hade xtremt snabb handläggning. Idag låg trissorna i breflådan. Mycket bra!!

MEN, stötte på patrull:

Bytte alla (4) slutstegen på vänster sida (den trasiga kanalen) samt drivtrissor. Hjälpte inte, en av pnp-trissorna small direkt.

Ingen som har ett schema till den gamla häcken liggandes eller vet var man kan hitta ett?? Det är en Denon PMA-1560.

[Pioneer_4_ever]

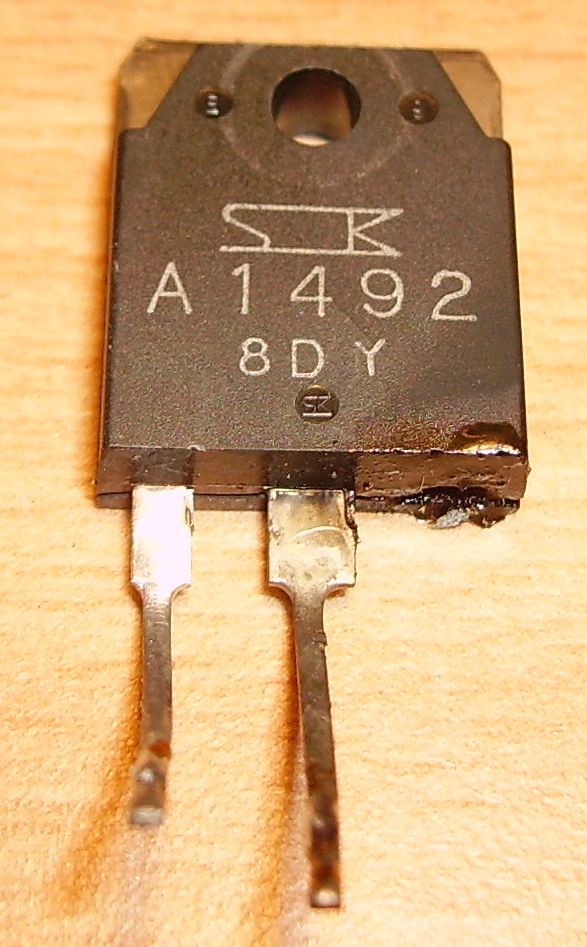

Liten bild på förödelsen....



Emittern har helt enkelt fräst bort

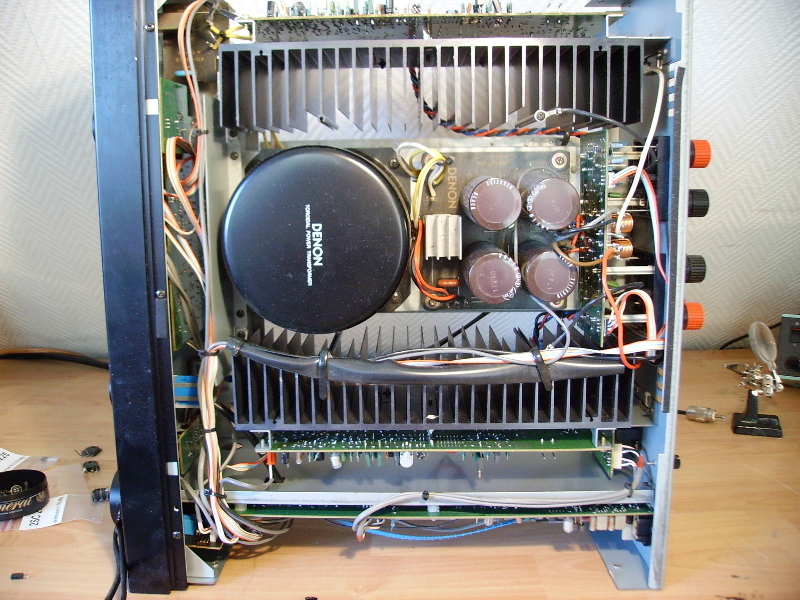

Så här ser stärkaren ut, btw:

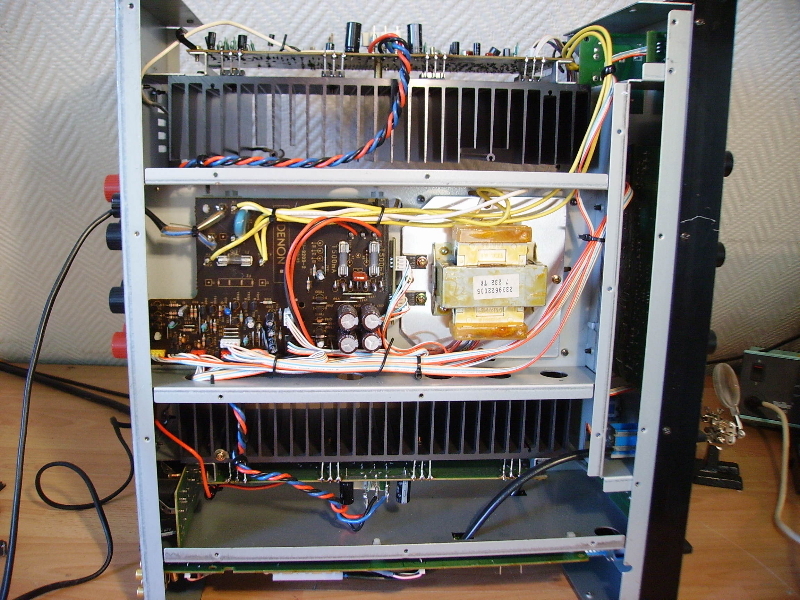

& från undersidan:

[Zlazz]

När en trissa går så har den gått slut av någon anledning. Jag är ingen expert på just din denon, för alla apparater brukar ha typiska fel.

Men jag kan hjälpa dig med:
1. Leta lödfel, finns det en kalllödning, vilket det inte verkar vara när den for direckt, men värt att kolla

2. Elektrolytkondensatorer, håller inte för evigt och de är oftast de som ger upphov till att trissor går sönder. Felsöka såna kan va knepigt, men man kan använda diod-lägen på en multimeter.

3. Kontrollera att du inte har någon diod i närheten som är kortsluten, där använder du diod-lägen på mätaren igen.

Sen kan det säkert va mera, men det är bara att kolla att allt funkar runtomkring som det ska

Lasse

[Pioneer_4_ever]

Hmm, lödfel har jag kollat, liksom dioderna, men iofs inte lytarna. Har en kapacistansmätare här nånstans så det får vi kolla imorn!
Tack för tipset!!

[Pioneer_4_ever]

Fnys! Hittar inget direkt vajsing. Funderar på om det kan vara nåt med spänningen till sluttrissorna. Sitter ett par mystiska tre-bentingar som jag inte känner igen, den ena heter K215 & den andra J78. Kan det möjligen vara pos/neg-stabbar av nåt slag? Nån som vet??

[silvervarg]

Om den small direkt och så kraftigt kan man anta att det under ett kort ögonblick gick väldigt mycket ström. Dvs mer än vad en hel förstärkare skulle göra med bottnad signal på base/gate till trissan.
Alltså skulle jag leta efter andra fel. Troligen en ren kortslutning någonstans.
Eftersom felet bara uppstår på en kanal och jag förmodar att de är symmetriskt uppbyggda så bör man kunna mäta fram felet genom att jämföra kanalerna.
I första hand mätning utan någon ström inkopplad.

Går det att komma åt att ta vettiga bilder på kortet i närheten av trissorna?

[Morello]

1. Kolla alla halvledare i aktuell kanal. Kolla Vbe, Vbc samt kollektor/emitter inte är kortsluten.

2. Testa aldrig med stora säkringar. Börja med max 250 mA.



Är du osäker på ovanstående rekommenderar jag att du lämnar apparaten till en elektronikreparatör.

Gissningsvis har det rykt 2 st Sanken 2SC3856 i samma kanal.

[soundbrigade]

Fnys! Hittar inget direkt vajsing. Funderar på om det kan vara nåt med spänningen till sluttrissorna. Sitter ett par mystiska tre-bentingar som jag inte känner igen, den ena heter K215 & den andra J78. Kan det möjligen vara pos/neg-stabbar av nåt slag? Nån som vet??

2SK215/2SJ78 - småsignalFETar

[Pioneer_4_ever]

Jo, de verkar var kortis nånstans men jag kan inte mäta mej fram till det, ännu, iallafall. Håller på som bäst.

Här ligger lite bilder på kortet

http://user.faktiskt.io/Pioneer_4_ever/Trasig_Denon_Left_poweramp/

TR527 & TR529 är 2sc3856
TR531 & TR533 är 2sa1495

Har blivit av med min vridtransformator, hade underlättat lite nu.....
