Banddiskant Foster E130T10

av **manw** » 2007-07-28 13:26

Har ett par banddiskanter som jag köpte billigt för länge sedan. Problemet är bara att jag inte hittat något databled på dem. Någon som vet något om dem, eller om de kan vara ekvivalenta med något annat av "känd" sort?

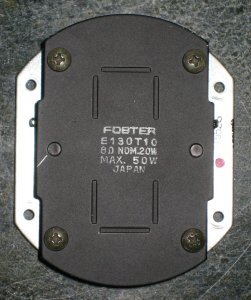

På baksidan står:

FOSTER
E130T10
8ohm NOM.20W
MAX. 50W
JAPAN

av **Nwalmaer** » 2007-07-28 16:51

Ungefär hur gamla är dom? Har dom neodymium-magnetsystem? Det verkar pågå en del delande av teknologi i banddiskantsindustrin där ofta bara faceplaten skiljer. Dessa har ju en... tja, minimalistisk faceplate. Hur stor mäter bandytan? Jag har en aning om vad för element det kan vara en grund för.

av **manw** » 2007-07-28 20:30

Tjena!

Jag har faktiskt inte en susning om hur gamla de är, men det kan mycket väl vara från 80-tal och framåt. Faceplaten är minst sagt minimalistisk (saknas) men jag fick dem såpass billigt, nån 100 lapp har jag för mig, så jag tyckte ändå att det var ett fynd då de är oanvända.

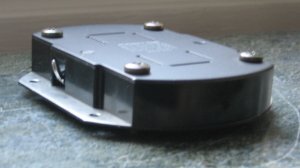

Jag var också lite inne på det att fler fabrikat kanske delar på samma teknologi. Om det är neodymiummagnet eller inte vet jag ej, det brukar man kanske kunna dra slutsaten på storleken? Bakkroppen är inte så stor (55x80x15mm), men inte så liten heller, så det är svårt att säga.

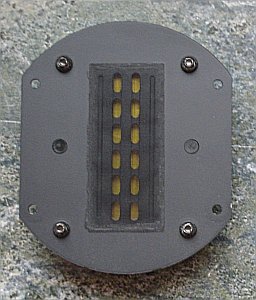

edit: bandet ser ut att mäta 10 x 50 mm, om det sammanfaller med ytterkonturen på hålen, men lite svårt att avgöra.

av **norman** » 2007-07-28 20:52

Fram med mätgrejerna och mät på dom!! :wink:

av **phon** » 2007-07-29 00:33

Här är datablad på nåt snarlikt. Jag är inte säker på att det är en banddiskant.

http://www.allenorgan.com/forsale/foste ... ePlate.pdf

googla på Foster ribbon tweeter eller Foster band tweeter, alternativt Fostex osv .....

av **Flint** » 2007-07-29 09:18

Jag byggde en del med ett liknande element i mitten på 90-talet. Bara fronten såg lite annorlunda ut. Impedansen var i stort sett rent ohmsk hur det nu gick till. Låg på fem ohm. Det var alltså lätt att bygga filter runt det, men man bör nog hellre dela vid 5kHz än 2kHz om man ska poppa högt. Elementet lät bra.

av **Kaffekoppen** » 2007-07-29 09:20

Du kanske har elementförslag och filterlösning liggandes?

av **Flint** » 2007-07-29 09:25

Njae, men jag delade med 12dB runt 5kHz i ett trevägssystem med en Audax 5" mellanreg. Bas 12" delad runt 200Hz.

av **manw** » 2007-07-29 10:13

Det enda jag vet är att dessa bör delas ganska högt upp, kring 6kHz. Jag har hört ett par liknande någon gång på 80-talet, och tyckte banddiskanter lät ruskigt bra, fast då var jag fattig student, och öl på kåren hade större prioritet på den tiden.

För ändamålet skaffade jag skaffade ett par Tangband W5-610S (med kevlarkon) som jag i alla fall hoppas att de skall kunna delas så högt.

http://user.faktiskt.io/manw/w5-610s.pdf

I mitt huvud har funnits ett tvåvägsystem med dessa sedan dess.

av **soundbrigade** » 2007-07-29 12:33

Inget svar på frågan men var inte Foster eller systerbolag till Fostex, fast Foster sysslande mer med PA??

Jag hittade av en slump en banddiskant i Danmark. Ser billigt ut (i pris menar jag):
http://www.gmsound.dk/prod02.htm

av **Lust** » 2007-07-29 16:39

Ja, Foster och Fostex hängde ihop

Har själv en Foster-bandare på hyllan.

Foster E110TO4:


av **Nwalmaer** » 2007-07-29 21:56

Dessa är väl inte riktiga bandelement utan isodynamiska (Så kallar HiVi dom i alla fall). Exakt vad skillnaden är har jag bara en svag aning om. I en "äkta" banddiskant är väl själva membranet också den ledande delen medans en isodynamisk diskant har en plast/mylar/kapton film som en tunn metalltråd löper igenom.

Det finns säkert fördelar med båda varianterna. Isodynamiska kommer undan med mindre/billigare magnetsystem. Jämför sista Foster-diskanten med de Fountek som Soundbrigade länkar till.

av **manw** » 2007-07-29 22:12

Jo, det är riktigt att de har ett membran, och flera ledare som är seriekopplade via återledare åtskilt från membranet. Skulle tro att det största skälet till att göra så, är att slippa en anpassningstrafo. Men man borde i alla fall få snarlika egenskaper då "motorn" är (förhållandevis) jämnt fördelad över membranet.

av **manw** » 2007-07-31 00:00

Tack för tipsen. Hittade en endaste länk nu med en bild där de ser exakt ut som de jag har, så jag får väl hoppas att det är rätt pryl.

The product. The tweeter is made in Japan by the venerable manufacturer, Foster. The device itself has multiple ribbon diaphragm components in same-phase configuration. There are two basic types of ribbon tweeters, static or dynamic type. This product is the dynamic type which has conventional impedance (8 ohms) and is more efficient. Each speaker is supplied with a datasheet and securely packed.

Specs:
Type: Regular-phase 100mm ribbon tweeter.
Power: 20 Watts RMS (cont), 50W max.
SPL: 92dB/Watt.
Frequency Response: 6,000 to 40,000Hz +/-2dB (SUBLIME!).
Impedance: 8ohms.
Crossover Frequency: 6,400Hz (12dB / Octave).

Edit: Måste delas ganska högt upp i frekvens tyvärr, men jag tor att det kan gå med Kevlar-Tangbandarna jag tänkt använda, W5-610S

av **Nwalmaer** » 2007-07-31 19:33

Det borde gå bra, 610S ser inte ut att ha något fuffens för sig i form av uppbrytningar etc.
Har simulerat en del projekt med dom själv, men inte kommit så långt att jag byggt något än. Men det är trevliga element.
