Modifiering av DVD963SA

av **air** » 2004-07-02 21:45

Jag har nu suttit en stund och försökt läsa schemana till min Philips DVD963SA. Funderade på att byta ut op-amparna, samt eventuellt plocka bort muting transistorerna i den. tar gäran emot expertåsikter i detta ämne, innan vidare lödning

Opampschemat (endast en kanal) --> http://www.multi.fi/~air/dload/2004-07-02%20DVD963SA%20uppgradering/bild1.jpg

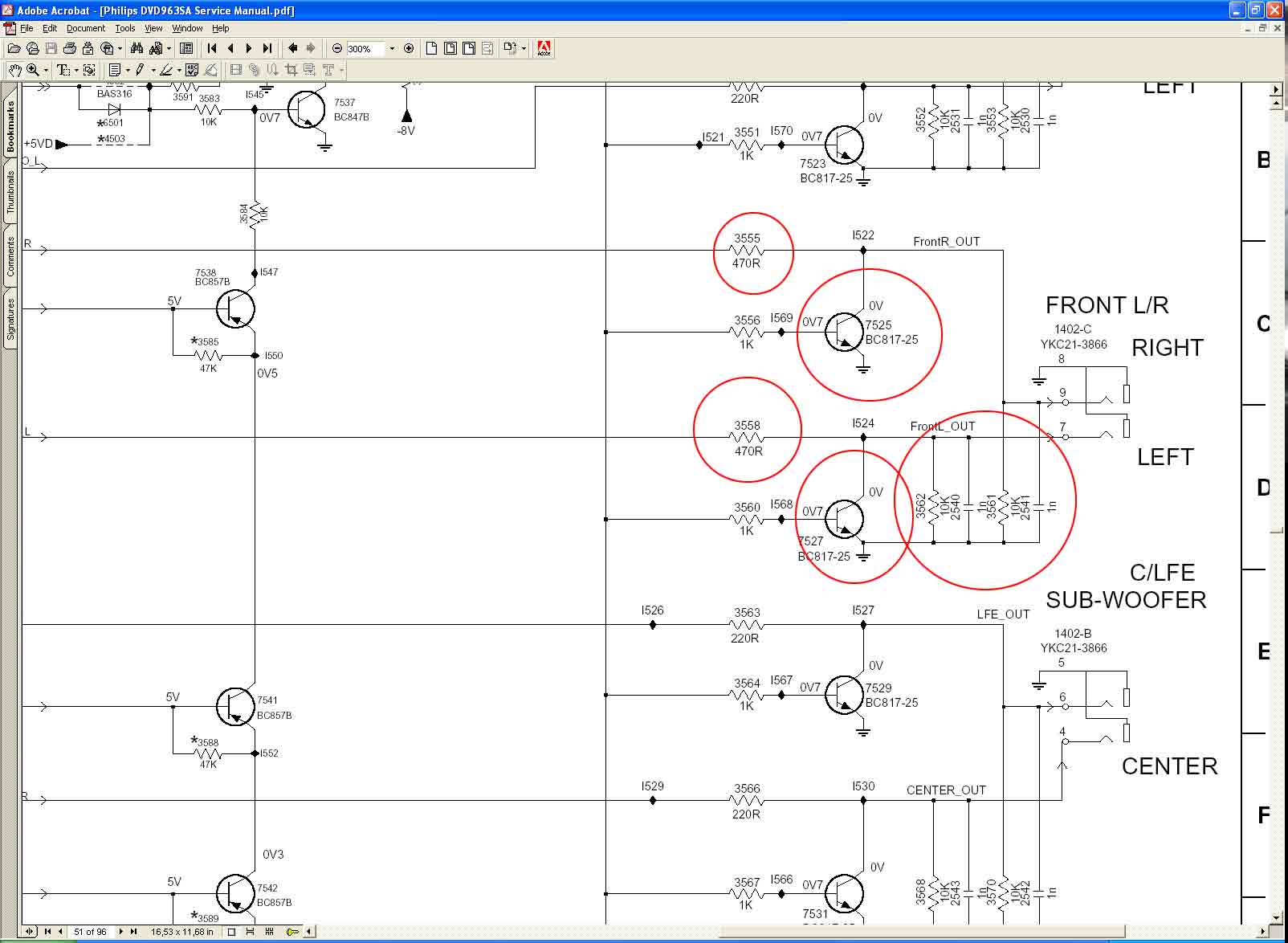

Mutingtransistorschemat --> http://www.multi.fi/~air/dload/2004-07-02%20DVD963SA%20uppgradering/bild2.jpg

Jag har till mitt förfogande 2 st ad8620, samt 2st ad8066. I dvdn används alltså för tillfället 2st ad8022 (I/V-steg?) samt 1st ad8032. Vilka av dessa passar att bytas mot vilka?

Angående andra bilden, mutingtransistorerna sitter relativt lättåtkomligt, så det e väl bara att plocka bort å testa vad man själv tycker. Dom andra inringade komponenterna, vad har dom för betydelse? Motståndet på 470 ohm sänker väl utgångsspännigen lite. Är dom andra motstånden som är kopplade mot jord där för att få en bra utgångsimpedans eller?

Jag vet att denna spelare diskuterats i xx antal trådar på diyaudioforum, samt avsforum, men där verkar det mest vara kondensatorer (främst black gate då), som kan förbättra spelaren. Jag har inte tillgång till såna (för tillfället), så tänkte börja med detta!
Tack!

av **air** » 2004-07-04 16:38

Opamparna är nu utbytta. Utgångssteget blev en AD8620, och I/V -steget blev AD8066. Samtliga bypasskopplades med 0,1uF Polypropylen samt 2,2uF elektrolyter. Mutingtransistorerna åkte oxo ut med detsamma. Tycker själv (efter någon timmes lyssnande) att det blev ett bra resultat. Speciellt basen är klarare än tidigare. Innan tyckte jag att min gamla Philips cdc-935 (med opa2604) spelade bättre på lägre frekvenser än denna, men nu är den nog ett steg efter.

av **Naqref** » 2004-07-05 17:27

Trevligt att du blev nöjd! De opampar du har valt är inte de sämsta för uppgifterna får jag säga!

av **Morello** » 2004-07-05 17:48

470 ohms-motstånden ser till att utgångsimpedansen blir just 470 ohm samt att mute-kretsen fungerar. (dessa skulle jag minska till 100 ohm samtt ersätta trissorna med reläer om det behövs) Shuntmotstånden på 10 kohm ser till att elektrolyten i serie med utgången kan laddas. Shuntkondingen på 1nF reducerar eventuell HF-skit som kommer från DAC etc.

av **air** » 2004-07-05 19:04

Tack för svaren. Transistorerna e redan borta och jag har ännu inte märkt av några negativa förändringar av det, så den får vara utan mute funktion tills vidare. Skall se om jag byter motståndena så småningom, eventuellt skall jag oxo byta ut utgångskondensatorerna.. (eller fimpa dem

)

av **air** » 2004-09-01 11:29

Eftersom jag äntligen köpt mej en digicam, så har jag nu fotat lite, och bilderna finns på ett annat forum...

--> http://www.hififorum.nu/forum/topic.asp?TOPIC_ID=32159

Nu har jag även bypassat utgångskondensatorerna, verkar lovande förutom att det kommer en spänningspik vid avstängning / påslag av spelaren. Skall kolla om det eventuellt kunde fixas med relä istället för mutingkondensatorerna.

Morello: Ska jag plocka bort 10kohm motståndena när elekotrlyten är borta?
