Tänkte jag skulle bygga mig ett par golvisar.
Ville ha smala högtalare med bra tryck i mid bas området.

Kan denna låta bra eller?

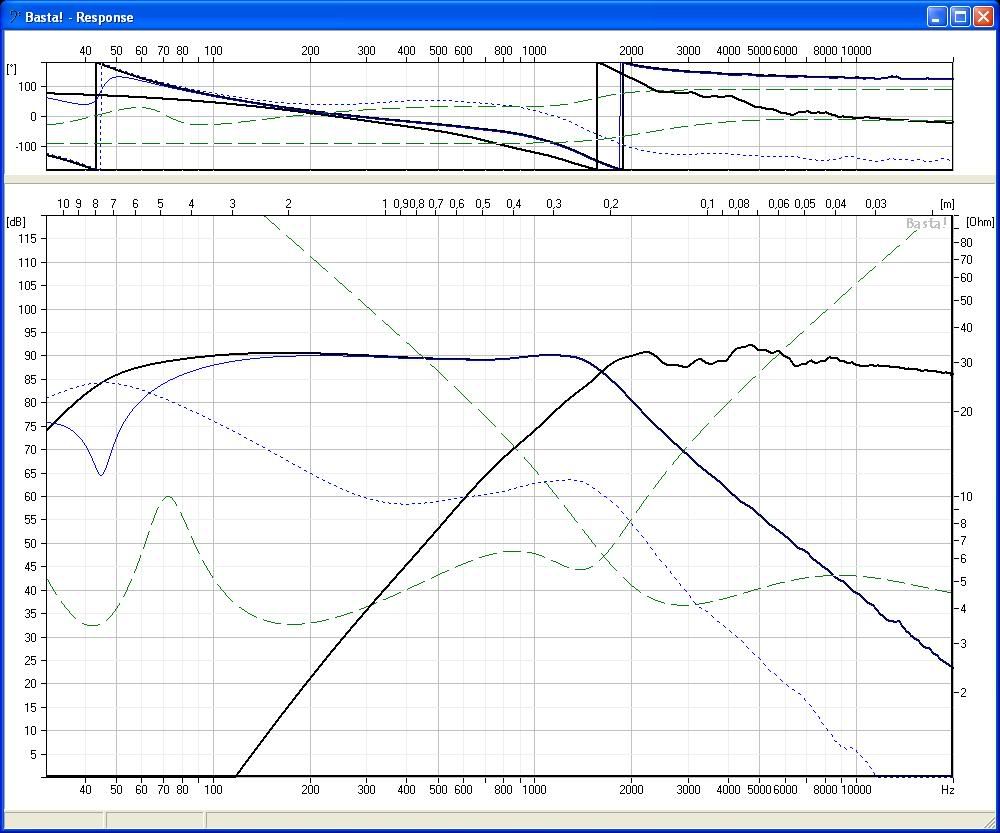

Hur illa är det med fas vändningarna? Tycker det verkar extremt...
Första riktiga högtalaren som jag designar själv...
Lite tips och goda råd är välkommna.
Tror att högtalarna landar på ca. 7000:- /par.

29 liters ventilerad låda
Avstämd till 47 Hz

2 st Seas CA18RNX
2:a ordningens lågpass filter
L1=0,9231
C1= 27,44

1 st Seas 27BFC/G H1212
2:a ordningens högpass filter
C1=11,05
L1=0,2865
Konjugatlänk
Rc=4,8
Cc=2,17

Simulerad med basta

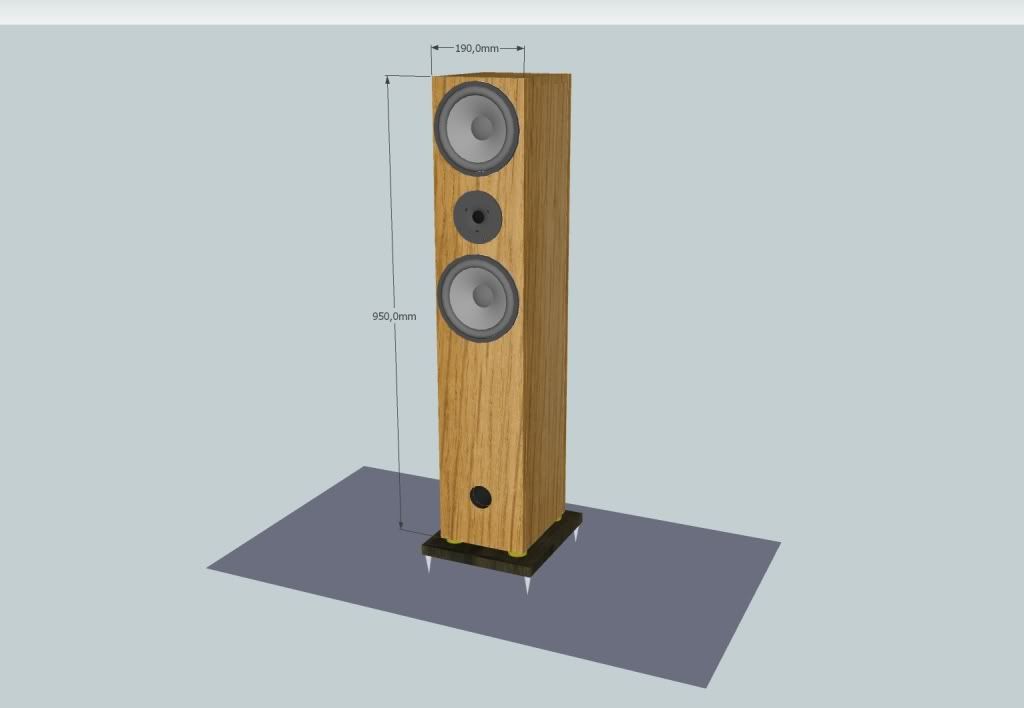

Bild på högtalaren




/Pierre

[peetwa]

Snygg bild! Det kan säkert bli pang bra!

Om du har full versionen av basta så skall du kolla på system response alltså hur systemets tonkurva ser ut. Om du inte har fullversionen så kanske du skall skaffa det. Kan bli dyrt och jobbigt att upptäcka att men har utsläckningar i delningen när du väl byggt hela rasket.

Ps fixa skalorna till standard på x-axeln och 50 dB på y-axeln

[skrutten]

Jag tror att det där med fasen är en synvilla. Skalan tar slut därför hoppar kurvan iväg till andra ändläget - egentligen inte ngn extrem fasskift - den faller av ungefär likvärdigt i hela registret vilket är normalt.

[Densen]

Snygg högtalare. Det kan nog bli bra, MEN det återstår massor att åtgärda med filtret.
Börja med att i Basta gå in under Tools/View options, markera i den nya rutan "Show sum of these systems responses:" Makera denna och de nedanstående elementen. Tycker du att det ser bra ut. Nej, tänkte väl det. Har inte simulerat detta filter själv men...

[Falken]

Snygg bild på högtalaren ,skall du köra dessa i ek?

Vad använde du för cadprogram?

[Kraniet]

filtret ser lite "rått" ut än. sen ser basporten lite liten ut på bilden.
Men med de elementen kan det bli en riktigt fin högtalare.
Nåt att fundera på kan vara om du ska göra en dáppolito eller om du ska sätta en bas under den andra och köra 2,5väg. Ett designexempel där kan vara Ino i28 som jag själv funderat på skulle kunna bli riktigt snygg ut utförd med 6,5tums basar.
För att få plats med en riktig port kan du kanske bli tvungen montera den i botten.
Diskanten kan jag tycka tappar lite mot 20khz men det är en smaksak. Det är ett bra element precis som basen, även om ER18RNX har lite lägre dist i mellanregistret.

[Max_Headroom]

Porten ser liten ut, ja. En variant om man inte vill ha den i botten är att ha en slits som mynnar ut på baksidan.

[skrutten]

Har byggt med elementen ifråga.
Jag stämde av mina CA18RNX vid 28 Hz i en 40 literslåda detta funkar bra och tar lite hänsyn till rummets eget baslyft.
En skola när det gäller mtm konfigurationer är att använda udda ordningens filter för att inte få loobning vid delningsfrekvensen.
Dessutom bör man nog då skjuta ihop basarna mot diskanten så mycket det bara går.
Om elementen; CA18RNX har en knagglig frekvensgång men låter mycket bra ändå. H1212 har hygglig frekvensgång men låter illa i mina öron. H1189 låter mycket bättre om jag får bestämma.

Har du uppmärksammat att akustiskt så faller filtret av med ca 22dB/okt i diskanten och ca 24/db i basen. Det är iofs inte så tokigt men ganska långt ifrån det elektriska filtret.

[coolcat]

Efter era rekomendationer så har jag ändrat lite.
Bytat bas element till ER18NRX.
Ökade lådvolymen till 34,5 liter.
Har även testat med olika diskanter. H1212, H1189, E0036, H1499
Ingen ger riktigt bra kurva utan filter kompensation.

Behöver lite hjälp från er med en filter lösning.
Finns det något program??
Får inte riktigt koll på kurvan....

Ritningarna är gjorda i Sketchup 6-7


/Pierre

[paa]

...
Hur illa är det med fas vändningarna? Tycker det verkar extremt...
...
/Pierre

Även om du nu tänkt bygga en annan konstruktion så vill jag svara på din ursprungliga fråga eftersom den är av allmänt intresse!

Det som ser ut som fasvändningar är inte alls några fasvändningar. Jag har sett uttrycket "fas-kast" om liknande kurvor t.o.m i ansedda tidskriften Radio och Televison, trots att det bara visar en kurva som vrider fasen i en ganska jämnt sluttande kurva. Kastet måste finnas där på pennskrivarutskrifter när stiftet skulle flytta sig från -180 till +180 grader, vilket ju är samma punkt på en cirkel! På en datagenererad kurva finns det dock ingen anledning att kurvan ska gå vertikalt över hela grafen, just eftersom det ju ger upphov till sådana missuppfattningar!
Kurvans sgradering kulle ju lika gärna kunna fortsätta ner till -360 grader eller mer, och då skulle den sitta ihop på ett snyggt sätt.

[coolcat]

Tackar för förklaringen...

Jag har beslutat mig för att bygga dessa.

http://www.zaphaudio.com/Waveguidetmm.html

Tror att dom kommer att spela bättre än min egen design.
