Men tänkte att QFN skulle vara en mardröm.
Jag (för)-förtennade PCBn samt duttade dit lite tenn på varje anslutning på kapseln.
Det svåra är att få kapseln på rätt ställe, men bara jag hade fäst den hjälpligt i 2 hörn så lödde jag i lödtenn underifrån genom hålen till QNF kapselns kylplatta, GND. Sen satt den som berg.
Zoom

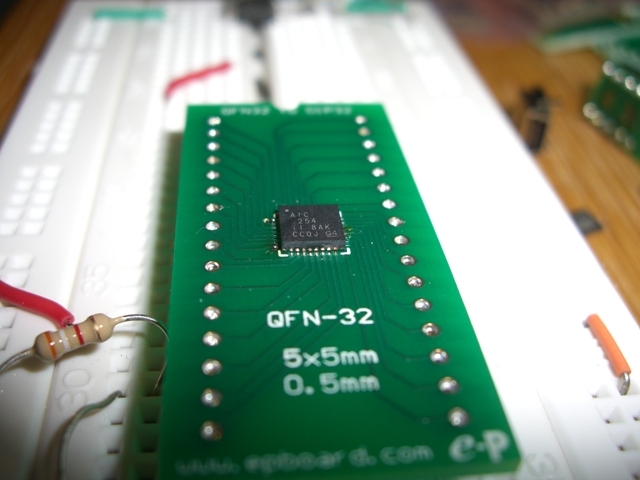

Då såg det ut såhär:

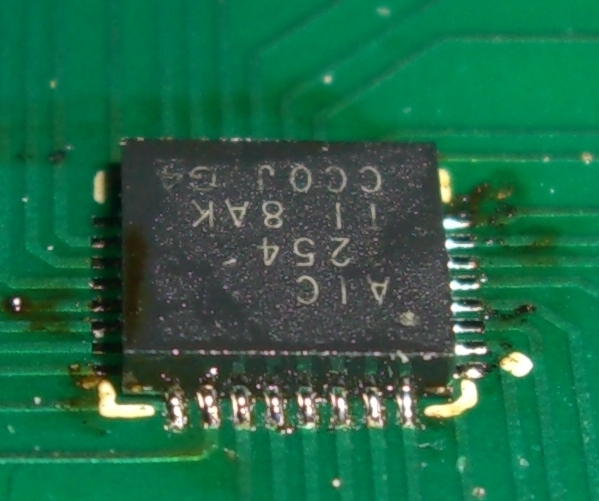

Därefter var det bara att dra med lödkolven längs kretsens kanter och mata på med tenn. Det finns inte tillstymmelse till att det vill kladda ihop mellan benen pga benens vikning inåt.
Mycket kladdigt flussmedel uberalles men själva tennet är på rätt ställe.
(Allt är inte tenn som glimmar i kamerablixten)
Finns det något bättre sätt för hand ?
Riskerar iofs att överhetta kretsen om jag är för vild med värmen eller för långsam, men det återstår att se.
?
