Olle bygger chipbaserad miniförstärkare

[Erik_Johansson]

Vad tror ni förresten om snubbers?
Är det något audio-flum, eller är det vettigt?

Jag har lite svårt att avgöra om RC-snubbers skulle tillföra något i denna applikation...

Ser det bra ut annars?

Schemat är samma, men jag lade till lite text till paddarna.

Får man fråga hur det kommer sig att du skippat 3,3uF kondingen på ingången jämfört med schemat i den andra tråden?

Kul bygge! Nu fick jag själv lust att ta tag i detta också.

/Erik

[ollenorell]

Ber att få påpeka att snubbern på utgången inte är en snubber utan en frekvenskompensering för utgångssteget.

Snyggt kort för övvrigt.

Man tackar!

Nä, rc-länken på utgången tror jag kallas zobel, och är väl till för att filtrera bort ev HF på utgången som inte ska vara där...

När jag pratade snubbbers så menade jag snubbers i nätdelen.
Men jag skippade dessa. Det hela verkade lite flummigt, samt att jag är tveksam till att det hörs.


Erik, ingångskondingen skippade jag mest för att den blev rätt stor om det skulle vara polypropylen. Ville spara plats på kortet.
Den är till för att ta bort ev. DC från insignalen, och är apparaterna som de ska så borde man inte ha mycket dc alls.
Men om någon apparat blir knäpp och skickar ut DC så har jag inget skydd.
Men det är å andra sidan en förstärkare med låg uteffekt.
Vill man kan man sätta kondingen direkt på RCA-donet på ingången

[ollenorell]

Nu har jag fixat komponenter och byggt lite!
Kortet är färdigmonterat och jag har testspelat lite en timme nu!
Det funkar fint!






Testuppkopplingen är ganska trasslig, men det funkar

Nu ska jag bygga ett chassi snart.

[PontusEriksson]

Åh, coolt! Har faktiskt väntat på det här Är rätt sugen på att fixa en själv, att ha till datorn och så. Tror dock det får vänta ett tag

[ollenorell]

Tack!

Jag har också tänkt ha den till datorn tillsammans med Mupps-högtalare

Dessutom kommer den bli så liten och smidig att man kan ta med den lite överallt utan att få ont i ryggen

[soundbrigade]

Hoppas det låter skit ....






(inte)

[ollenorell]

Klart det låter bra, det är ju jag som byggt den

[ollenorell]

Har byggt lite i veckan. Bockade plåten idag, men det blev lite snett, så jag ska nog göra om det...

Men jag har en bild på upplägget:



Hyffsat liten faktiskt

[fjunet]

Puttenuttigt!

Nu får du visa lite kabeldragarskills!:) Kan inte vara helt lätt att mecka i den där lådan?

Med lite våld brukar det gå att justera bockade plåtar för hand.
Det gick åtminstone för mig när jag byggde gitarrstärkaren

[ollenorell]

Kanske går det att fixa. Men jag är lite sur, för jag använde faktiskt höjdritsmått och förstår inte hur det blev snett

Kabeldragningen blir kul Mycket mindre än såhär kan jag nog inte bygga

[fizz]

på tal om liten, så byggde jag en förstärkare baserad på en TI digital förstärkare ... 2x10watt

http://i234.photobucket.com/albums/ee132/fizz_upptaget/DSCN6394.jpg

tyvärr så tog den upp störningar, och när jag lyckats lösa det problemet brann den upp ...

http://i234.photobucket.com/albums/ee132/fizz_upptaget/DSCN6512.jpg

men den var liten!

[ollenorell]

Synd att den brann upp

[Gastone]

Det var då själva f..

[Prometevs]

Kanske går det att fixa. Men jag är lite sur, för jag använde faktiskt höjdritsmått och förstår inte hur det blev snett

Kabeldragningen blir kul Mycket mindre än såhär kan jag nog inte bygga

Vilka yttermått har du?

[ollenorell]

22cm bred och 14cm djup. Höjden är 6cm.

[fizz]

Synd att den brann upp

mm .. de är rätt små och smidiga de där class D-sakerna, kretskortet var ca 4x5 cm ...

men det blir nog till att bygga någon chipamp likande din senare .. det blir nog LM3875 från http://www.audiosector.com ...

[fjunet]

Jag skulle rekommendera ett bygge med den nästan identiska kretsen LM3886 istället.
75an börjar utgå ur sortimenten lite här och där.

[Ragnwald]

på tal om liten, så byggde jag en förstärkare baserad på en TI digital förstärkare ... 2x10watt

tyvärr så tog den upp störningar, och när jag lyckats lösa det problemet brann den upp ...

Ser ut som den saknade sobelfilter. Tog nog upp HF via högtalarkablarna och skickade in den på FB.

[fizz]

Jag skulle rekommendera ett bygge med den nästan identiska kretsen LM3886 istället.
75an börjar utgå ur sortimenten lite här och där.

aha .. det är det som är skillnaden ... spelar ju iofs ingen roll, men jag gillade Patek-förstärkaren ..

[ollenorell]

Jag har för mig att 3886 lämnar lite mer effekt med, samt att den har mute...
Kopplar man mute:en med en konding och ett mostsånd som i databladet så undviker man puffar vid från och tillslag
Min förstärkare är helt tyst

[fjunet]

Olle: Är bullits kort konstruerade på det viset?

[ollenorell]

Jepps!

Har också för mig att jag inte får några puffar, men förstärkaren är inte ikopplad nu...

[Prometevs]

22cm bred och 14cm djup. Höjden är 6cm.

Min är mindre 22 x 10 x 5 cm Fast det ser inte lika snyggt ut på insidan. Nätdelen fick jag löda point-point och kondingarna ligger ner på sidan för att det skulle rymmas

[Naqref]

Erik, ingångskondingen skippade jag mest för att den blev rätt stor om det skulle vara polypropylen. Ville spara plats på kortet.
Den är till för att ta bort ev. DC från insignalen, och är apparaterna som de ska så borde man inte ha mycket dc alls.
Men om någon apparat blir knäpp och skickar ut DC så har jag inget skydd.
Men det är å andra sidan en förstärkare med låg uteffekt.
Vill man kan man sätta kondingen direkt på RCA-donet på ingången

Snyggt bygge!

Såg detta ovan och vill bara komplettera lite. Ingångskondingen sitter inte enbart där för att blockera dc ur ett överföringsfunktionsperspektiv utan för att dc-biaseringen av ingångarna ska bli korrekt och att man ska få så låg dc-offset på utgången.

Effektopampen är uppbyggd med bipolära transistorer och där kan man inte anta att strömmen på ingångarna blir lika med noll och inte kommer att påverka utgången.

För att få så låg dc-offset (utan att tillgripa servon) på utgången så måste båda ingångarna se samma resistans mot en lågohmig punkt.

Lågohmiga punkter är exempelvis jord, utgången på opampen eller ingången om man driver denna med en buffert. Nu vet man sällan den exakta utimpedansen på apparaten före så för att kunna räkna bort den helt så sätter man en konding i vägen (motsvarar den du har tagit bort). Den bör vara tillräckligt stor så man inte får en frekvensgångspåverkan inom det hörbara området.

Enligt formeln:
f=1/(2*pi*C*R)

så kan man räkna ut var man vill ligga. 3Hz är en bra utgångspunkt men vissa vill ha tiofaldig marginal och då hamnar man på 0.3Hz.

Kollar man på schemat så bestämmer R2 ensamt om inimpedansen (motsvarar R i ekv ovan). Det ger ett C på 27uF om man vill ha en brytpunkt vid 0.3Hz. Det kan man lätt använda en elektrolytkonding till. De distar mer men mest i närheten av brytpunkten och eftersom den ligger så lågt så blir hörbarheten inga problem. Ska man välja 3Hz som brytpunkt då blir det lite värre för då hamnar man så mycket närmare det hörbara området. Då väljer man lämpligen en polypropylen eller en polyesterkonding.

I a f nu har vi en konding där. Då har vi dc-biaseringen på plusingången till 20k+2k (R1+R2) =22k ohm.

På minusingången så har vi 22k (R5). Vilket matchar plusingången perfekt. R10 blir inte inblandat p g a att kondingen C22 sitter i vägen.

Har man koll på vad för utimpedans apparaten som sitter före slutsteget så kan man eliminera ingångskondingen och räkna om allting så att det passar (man kan sätta en cmos-opamp som buffert oxå).

Nu är det inte säkert att detta blir ett problem men om man ser att det blir ett problem så vet man hur det ska åtgärdas i a f.

Kan ju nämna att jag har en 1875 i min kommande mätförstärkare. Där har har hårdvirat den. Ser inte så snyggt ut men bör fungera tillräckligt bra så länge man håller reda på jorden.

[ollenorell]

Tack för dina synpunkter Anders! Jag ska läsa igenom och ta en funderare när jag kommer hem idag!

[ollenorell]

Sådär, nu har jag läst igenom, och förhoppningsvis förstått lite
Somliga är ju inte ingenjörer, utan snarare lärarstudenter

Schemat (och komponentvärdena) har jag snott från denna tråd som du har hjälpt till i!

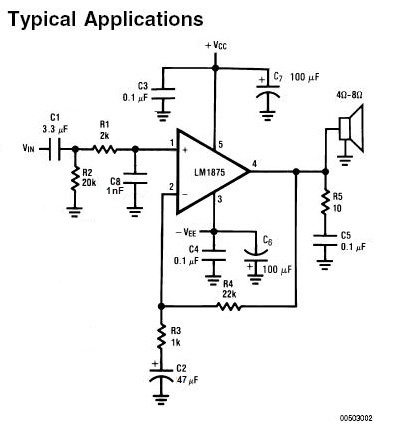

Schemat i den tråden ser alltså ut såhär:


Skillnaden är att jag caddade in en option att ha 10R till jord, alltså ett jordlyft där vid ingången. Den är dock byglad, för jag har ändå inget jordbrum

Sen tog jag bort ingångskondensatorn, för den skulle ta så mycket plats på mitt lilla pyttekort

Men ingen fara skedd! Det är ju bara att sätta kondingen mellan RCA-kontakten och kortets ingångs-padd!

Med 3.3µF får jag en undre gränsfrekvens på 2,4Hz enligt formeln!
Det blir skitbra!
Jag ska använda förstärkaren med MuPPS-högtalarna som inte går så djupt i basen, och då spelar nog dessa 2,4Hz ingen roll

Intressant att läsa att ingångskondingen har fler syften!
Man blir ju hellre rättad än lever i okunskap som herr Östberg säger

Jag tror att ingångskonding är en bra lösning på DC-biaserings-problemet!
Både ingångsbuffert och dc-servo känns lite overkill på en sån här pytteförstärkare

Jag minns att förstärkaren ploppade lite vid till och frånslag. Med lite tur kanske det försvinner nu

Lycka till med mätförstärkaren!

[ollenorell]

Jag kan för tydlighetens skull lägga in mitt schema igen
