OA52MUPP

Inläggav johannesk » 2012-06-30 18:27

En oa52 mupp på väg att bli till.


Användarvisningsbild
KarlXII
Dussinmänniska

Inlägg: 28546
Blev medlem: 2007-02-17
Ort: Himlafiket

Inläggav KarlXII » 2012-06-30 18:43

Kul! Ser fram mot fortsättning!


















...du tar inga beställningar va? :D
T H E. G O O S E B U M P. F A C T O R

Användarvisningsbild
johannesk

Inlägg: 108
Blev medlem: 2010-07-24

Inläggav johannesk » 2012-06-30 18:52

Med min "maskinpark" av biltemaverktyg tar byggen rätt lång tid.
Det blir mer karvande än fina rena snitt.

Kanske vore något att sätta en snickare på.

Användarvisningsbild
misanplass
Skivborsten

Inlägg: 1644
Blev medlem: 2007-09-12
Ort: ett kök i tätort 4398

Inläggav misanplass » 2012-06-30 19:48

Vilken söt modell. Kul att du delar med dig i form av en byggtråd! :)
Spitzenklasse! (Stock, Aitken & Waterman) - https://www.youtube.com/watch?v=tto_nmsND_o

Användarvisningsbild
johannesk

Inlägg: 108
Blev medlem: 2010-07-24

Inläggav johannesk » 2012-06-30 20:01

Tackar!
Sitter och skär i wellpapp framför tv:n.
Tråkigt att städa efteråt bara.

Användarvisningsbild
Kalejdokom
ARTist

Inlägg: 7558
Blev medlem: 2007-10-28

Inläggav Kalejdokom » 2012-06-30 20:44

Testlådor e bara för fegisar 8). Sätt igång å bygg bara :).

Fast egentligen är jag bara avundsjuk. Hur många mini-Carlsson har jag inte skissat på lediga stunder!? Kul att någon tar saken i egna händer. Jag ser fram emot resultatet. Lycka till!

Användarvisningsbild
celef

Inlägg: 16452
Blev medlem: 2003-06-28
Ort: helsefyr

Inläggav celef » 2012-06-30 23:13

skulle vara coolt att ha aktiva sådana som datorhögtalare på jobbet, jag tror fan jag ska bygga mig ett par jag med
Bikinitider

Användarvisningsbild
johannesk

Inlägg: 108
Blev medlem: 2010-07-24

Inläggav johannesk » 2012-07-01 09:12

Kalejdokom skrev:Testlådor e bara för fegisar 8). Sätt igång å bygg bara :).

Fast egentligen är jag bara avundsjuk. Hur många mini-Carlsson har jag inte skissat på lediga stunder!? Kul att någon tar saken i egna händer. Jag ser fram emot resultatet. Lycka till!


Tänker nog vara superfegis och använda ritning.
(Ser fram emot ett oa50xlr filter, skulle vara kul om det blev till.)

Användarvisningsbild
Kalejdokom
ARTist

Inlägg: 7558
Blev medlem: 2007-10-28

Inläggav Kalejdokom » 2012-07-01 10:24

johannesk skrev:Ser fram emot ett oa50xlr filter, skulle vara kul om det blev till.

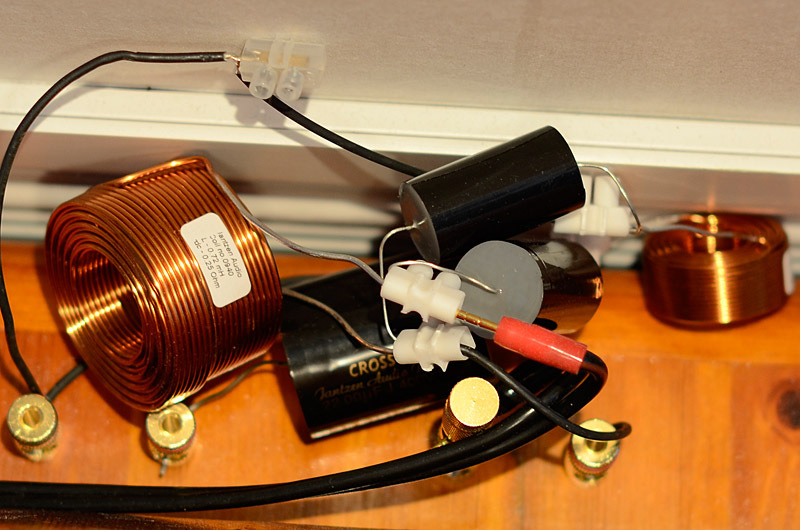

Oooo, den satt som en dolk i sidan! Problemet med mina XLR är att dom låter helt ok med det gamla originalfiltret. Därför har det dröjt av med ett riktigt filter. MEN, det är faktiskt på G. Så här ser det ut just, nu - högst provisoriskt ihoptåtat med sockerbitar :oops::


Det blir ett "enkelt" 18/12 dB/okt filter med lite dämpning av diskanten. Kanske att jag får till det permanent under semestern.

Användarvisningsbild
johannesk

Inlägg: 108
Blev medlem: 2010-07-24

Inläggav johannesk » 2012-07-01 11:17

Ojdå, det var inte menat som ett påhopp, kul att det går framåt!

Användarvisningsbild
johannesk

Inlägg: 108
Blev medlem: 2010-07-24

Inläggav johannesk » 2012-07-01 11:33


Användarvisningsbild
Kalejdokom
ARTist

Inlägg: 7558
Blev medlem: 2007-10-28

Inläggav Kalejdokom » 2012-07-01 12:00

Grön av avund :evil: . Jag försökte mig på Sketch up men gav upp. Respekt för er som bemästrar verktygen.

För mig är det papper och penna som gäller...

Användarvisningsbild
Maccis

Inlägg: 5276
Blev medlem: 2009-11-12
Ort: Småländska höglandets pärla - Nässjö

Inläggav Maccis » 2012-07-01 12:06

Jag tycker det är kul med vinyl.......

Problem med en Mac?
Lösningen finns hos mig, http://www.appleverkstan.se www.facebook.com/appleverkstan.se

Användarvisningsbild
johannesk

Inlägg: 108
Blev medlem: 2010-07-24

Inläggav johannesk » 2012-07-01 12:35

Kalejdokom skrev:Grön av avund :evil: . Jag försökte mig på Sketch up men gav upp. Respekt för er som bemästrar verktygen.

För mig är det papper och penna som gäller...


Tackar! Det är bara att vara envis. Det är jobbigt i början och det gäller att skapa grupper hela tiden så att man kan hålla isär delarna.

I det här fallet var det inte så mycket jobb eftersom jag redan hade ritat upp oa52. Skalade ner den och justerade lite..

Hämta 12mm MDF nästa steg.

Användarvisningsbild
johannesk

Inlägg: 108
Blev medlem: 2010-07-24

Inläggav johannesk » 2012-07-01 15:29


Apropå söta muppsmodeller.

Användarvisningsbild
johannesk

Inlägg: 108
Blev medlem: 2010-07-24

Inläggav johannesk » 2012-07-02 18:41

Jaha, det får nog bli en virtuell byggtråd till och börja med om något skall bli gjort.

Börjar med att fräsa ned ett spår i ena kanten på en MDF bit. Denna delas i 4 delar och fräses 45 grader i kanten.....

Ett par bilder säger nog mer:



Användarvisningsbild
Stenberg

Inlägg: 609
Blev medlem: 2007-11-12
Ort: Stockholm

Inläggav Stenberg » 2012-07-02 23:29

Eftersom jag försökt bygga OA52 och misslyckats med detsamma så anser jag mig vara erfaren i området. :)

Det svåraste är att få baffeln rätt, särskillt till en i övrigt färdig låda. Det borde vara lättare att göra en baffel (så bra som möjligt såklart) och anpassa resten av lådan till den. Eftersom det är en bredbandare så kan man ju kanske hoppa över den tvådelade baffelkonstruktionen också.

Tricket för att enkelt bygga OA52 och liknande är nog att antingen ha en maskin för varje snitt man ska göra (så att man inte behöver ändra inställningarna när man fått de rätt) eller ha maskiner med hög precision (CNC typ).

Med mycket tålamod går det nog bra ändå. Spackel är inte helt fel det heller.

Hoppas du lyckas få till dem iaf. :)

Användarvisningsbild
johannesk

Inlägg: 108
Blev medlem: 2010-07-24

Inläggav johannesk » 2012-07-03 18:20

CNC fräs, mums.. dräggel. Vill ha...

Fast spackel är ju billigare. Så länge man bara spacklar där det inte syns så mycket så är det väl inga problem.

En grov variant för att få till avfasade kanter på baffeln är 2 järnbitar och en sticksåg. Förutsätter att ritningen är klistrad på mdf:n i skala 1:1. 3mm järnplåt på vardera sida av skivan. Sticksågsblad som glider längs med järnplåtarnas kant. Det låter kanske helt galet men fungerar bra. Ffa på så små bitar som det handlar om i detta bygge.

45 graders vinkel är ju inga problem med vanliga frässtål.


järnplåt..Den lilla pluppen i sidan hör inte hit.

Användarvisningsbild
johannesk

Inlägg: 108
Blev medlem: 2010-07-24

Inläggav johannesk » 2012-07-03 18:24

Så nu har limmet torkat och vi har en liten låda utan botten.

Dags att gå vidare med med bakväggen:



Användarvisningsbild
Nattlorden
Pumpkin/Redaktör

Inlägg: 58404
Blev medlem: 2003-10-28
Ort: Grå Hamnarna

Inläggav Nattlorden » 2012-07-03 20:11

Triangulärt bastycke? Det där kan vara ett genidrag...
Konceptartist Serenia på Spotify/ Youtube etc.
Rester o.dyl. som Nattlorden

Användarvisningsbild
johannesk

Inlägg: 108
Blev medlem: 2010-07-24

Inläggav johannesk » 2012-07-03 21:17

förstår inte riktigt?

men jag tror inte att jag kan ta åt mig äran.

Användarvisningsbild
johannesk

Inlägg: 108
Blev medlem: 2010-07-24

Inläggav johannesk » 2012-07-04 17:56

Nu börjar det likna något.

Limmar på sidoväggen. Inte helt uppenbart hur men får tryck på den men det går ju att lösa på olika sätt.


Sågar och fräser till en inre port. Använder samma avloppsrör som i bosso-mupps. diameter 28mm/32mm


Användarvisningsbild
Nattlorden
Pumpkin/Redaktör

Inlägg: 58404
Blev medlem: 2003-10-28
Ort: Grå Hamnarna

Inläggav Nattlorden » 2012-07-04 18:48

johannesk skrev:förstår inte riktigt?

men jag tror inte att jag kan ta åt mig äran.


Har originalet också en genombrytning jämtemot väggen , i så fall har jag inte kikat nog på dem bakifrån. Jag uppfattade det som du tjänade in att ha en bakskivabakom triangeln, men det kan ju vara feluppfattat på endera sättet.
Konceptartist Serenia på Spotify/ Youtube etc.
Rester o.dyl. som Nattlorden

Användarvisningsbild
johannesk

Inlägg: 108
Blev medlem: 2010-07-24

Inläggav johannesk » 2012-07-04 20:27

Jag har uppfattat det så från ritningar och foton men jag kan ju ha missat något eftersom jag aldrig sett en oa52:a i verkligheten

Från en av avr7000stefans bilder:


Användarvisningsbild
Nattlorden
Pumpkin/Redaktör

Inlägg: 58404
Blev medlem: 2003-10-28
Ort: Grå Hamnarna

Inläggav Nattlorden » 2012-07-04 20:30

Okidoki, det visste jag inte
Konceptartist Serenia på Spotify/ Youtube etc.
Rester o.dyl. som Nattlorden

Användarvisningsbild
johannesk

Inlägg: 108
Blev medlem: 2010-07-24

Inläggav johannesk » 2012-07-05 18:21

Bottenplatta, som kan göras öppningsbar om man tex limmar fast små plywood bitar i lådväggen som går att skruva i.


Baffeln, som nämndes tidigare, en klurig bit att få till:


På plats och lådan har i stort sett sin form.


Om man vill ha extra fet baffel med utseende så lik oa52 som möjligt:


På plats:


Användarvisningsbild
johannesk

Inlägg: 108
Blev medlem: 2010-07-24

Inläggav johannesk » 2012-07-05 18:45

Så här ser den ut i verkligheten.. eller är det en rendering?


Användarvisningsbild
johannesk

Inlägg: 108
Blev medlem: 2010-07-24

Inläggav johannesk » 2012-07-06 20:39


Och så här ser den ut när den är målad.

Användarvisningsbild
johannesk

Inlägg: 108
Blev medlem: 2010-07-24

Inläggav johannesk » 2012-07-07 12:35

Dags för dämppaneler och "galler":


Svetsad tråd som hållare för högtalartyg i form av en offrad olle.


Användarvisningsbild
johannesk

Inlägg: 108
Blev medlem: 2010-07-24

Inläggav johannesk » 2012-07-07 13:24

Takskiva av olika tjocklek får fungera som dämppaneler och kläs med samma typ av ylleväv. Och så är oa52muppen färdig.


Nästa
