Olle bygger Skruttens 9LAEH stativhögtalare

av **ollenorell** » 2013-01-18 18:44

Skruttens ursprungliga tråd

Här är komponenter och lådmaterial:
Har följt Skruttens ritning med två undantag:
Baffeln är 22mm tjock då 19mm inte fanns enkelt tillgängligt i byggvaruhuset. Resten är 16mm enl ritning.
Stagen är lite annorlunda då jag vid tillfället för sågningen tänkte att det borde bli bättre så. Vet inte om det är så dock.

Lådorna i press:

Att få tag i rör till basporten med innerdiameter 43mm var inte helt enkelt.
Googlade lite och fick nys om något som heter kabelskyddsrör.
De finns i dimension 50/43mm.
Vill minnas att jag sett sådana, modell gul/orange grävas ner i marken vid byggen...

Sid 357 i Ahlsells produktkatalog:

Ahlsells säljer förmodligen bara hela längder, och det till företag så jag åkte förbi en mark/anläggningsfirma och fick en bit gratis

Mitt rör är dock svart och räfflat.
Men eftersom räfflorna endast är på utsidan kommer det ju inte påverka luften, ej heller synas

Framtida byggare kanske bör försöka få tag på varianten med slät utsida då den är lättare att såga till rätt längd.

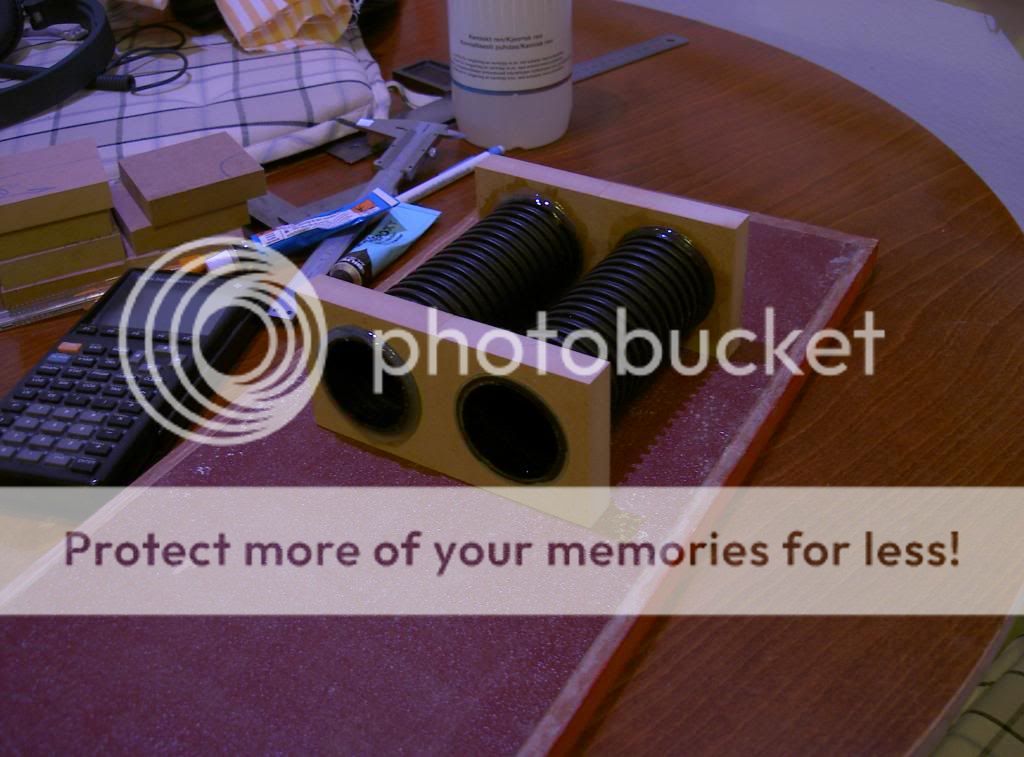

Rörens portmynningar limmas och jämnslipas:

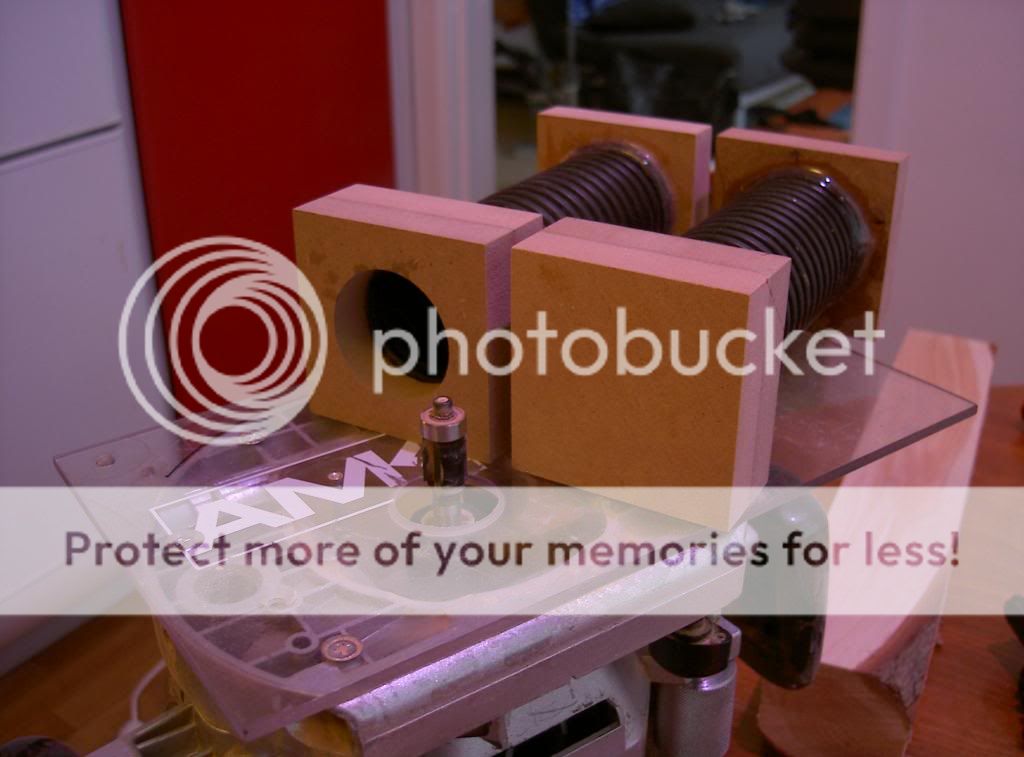

Fräsning av hål lika stora som rörets innerdiameter görs med handöverfräsen.
Stålet är sådant med stödkullager.
Dock klarar inte det på bilden 16mm utan att behöva fräsa två gånger, så ett bättre inhandlades på classe rätt snart.

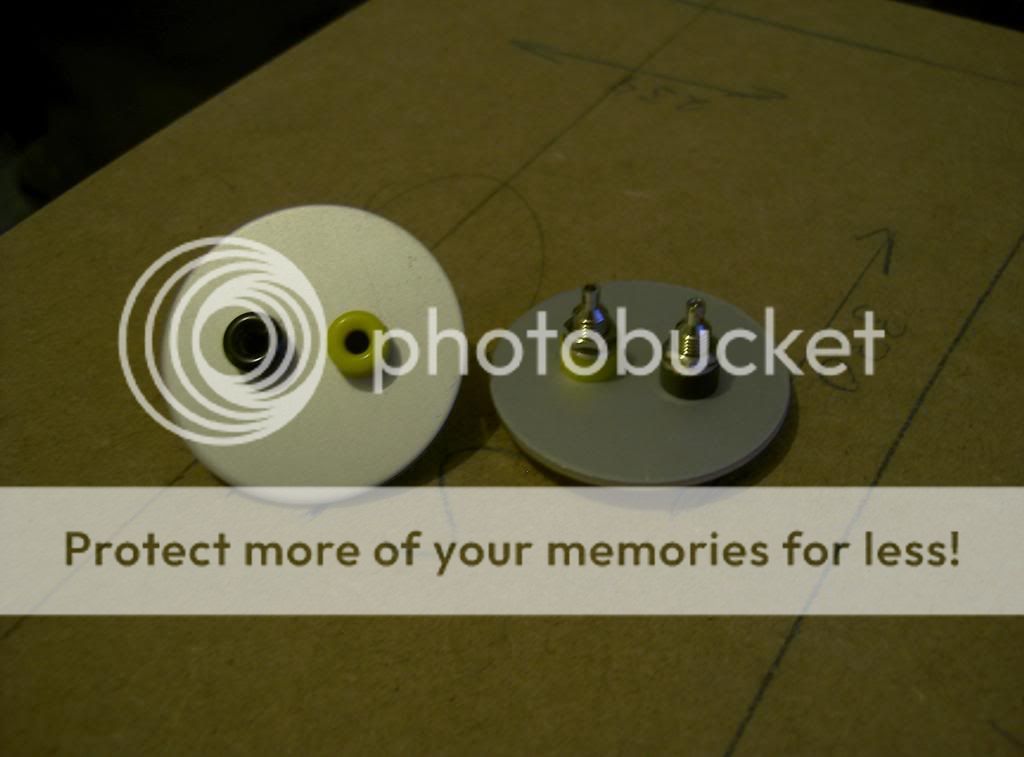

Har stansat några schyssta högtalarterminaler i 2mm anodiserad (eloxerad?) aluminiumplåt:

Portens mynning tänkte jag måla svart, precis som röret. Detta eftersom mdf:en på rörmynningen är ljus och skulle eventuellt synas om man tittar in i röret. (Vilket man kanske inte gör då porten är riktad bakåt)
Hade ingen svart färg, dock fann jag en burk blå hammarlack, och så målade jag väl lite mer än nödvändigt för det var så kul

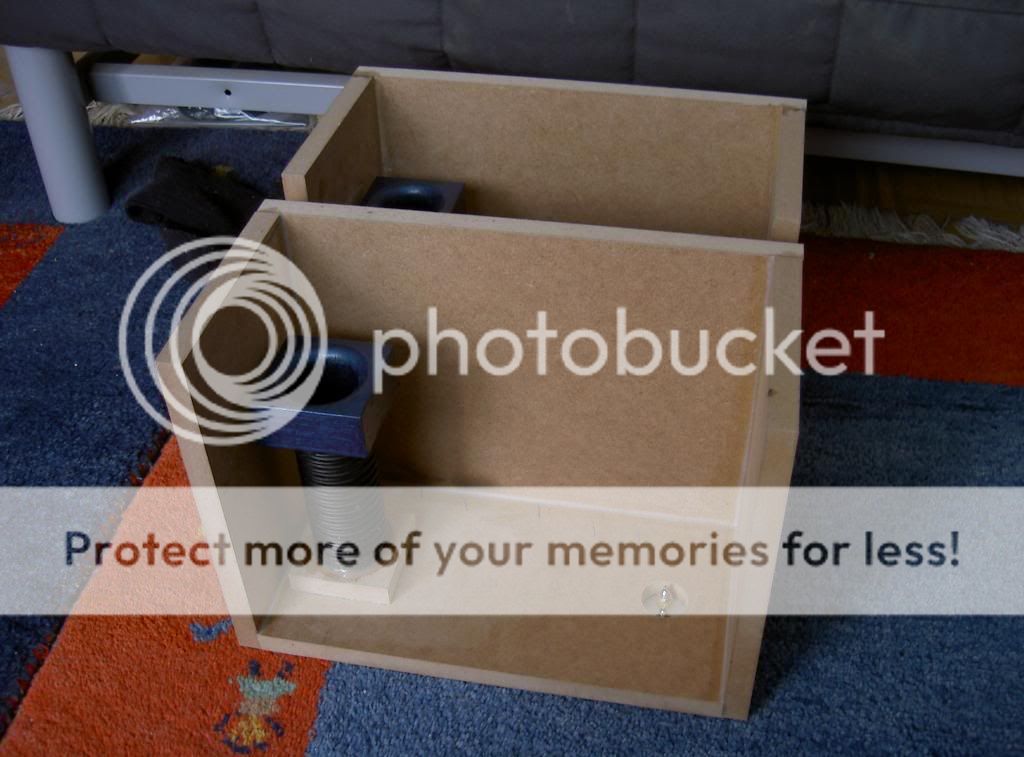

Såhär ser det ut nu:

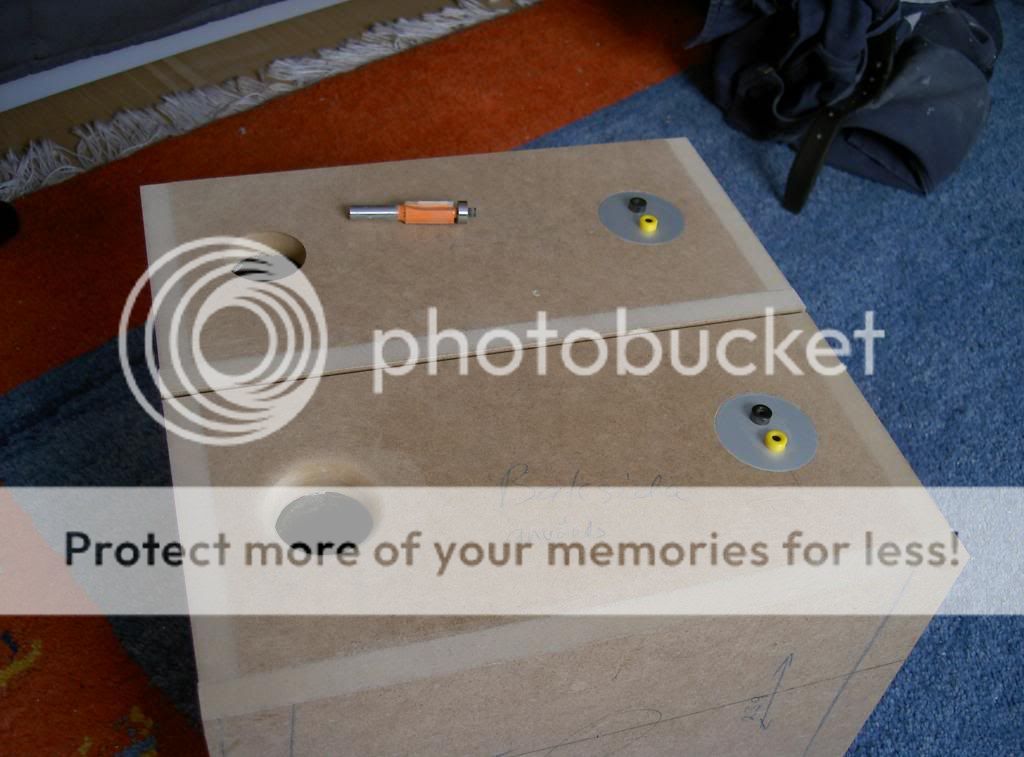

Frässtålet på bilden är det jag köpte på classe och senare använde för portöppningarna.

Nu ska jag försöka skaffa fram lite glasull utan att behöva köpa ett jättepaket.
Och fundera över om min ändring av lådans stag är till det bättre eller sämre.
Två av filtrets spolar behöver också lindas av till rätt induktans.
Har ingen LCR-meter, men med mitt oscilloskop och en tongenerator bör man kunna mäta induktans.
Har läst om en smart mätmetod på nätet.

av **NADifierad** » 2013-01-18 19:07

Kul!
Jag tror de var de jag fick provlyssna På Nattlordens Feelgodträff.
De lät väldigt bra, och större än vad de ser ut.

Vad blir total DIY budget för ett par sådana?

av **Johannes** » 2013-01-18 19:14

Kul med bygg tråd .

ser framemot lyssnings recension .

av **celef** » 2013-01-18 19:40

hur låter det? som wilson watt/puppy?

av **ollenorell** » 2013-01-18 19:41

Jag köpte element och filterkomponenterna för 2770kr inkl frakt från Europe Audio. (Holland)
Mina burkar kommer landa på omkring 3000kr paret eftersom jag redan hade mycket mdf, lim, kontakter, kabel, lödtennn och färg.
Det beror ju lite på hur man räknar på förbrukningsmaterialet, hela rullen lödtenn går ju liksom inte åt, och heller inte hela limflaskan

av **Nattlorden** » 2013-01-18 20:26

nadifierad skrev:Kul!
Jag tror de var de jag fick provlyssna På Nattlordens Feelgodträff.
De lät väldigt bra, och större än vad de ser ut.

Det tror jag med och jag instämmer.

av **Eri** » 2013-01-18 20:27

Grattis till ett trevligt bygge. Den högtalaren kommer inte att göra dig besviken.

av **Johannes** » 2013-01-18 20:47

Kul med bygg tråd .

ser framemot lyssnings recension .

av **ollenorell** » 2013-01-24 02:07

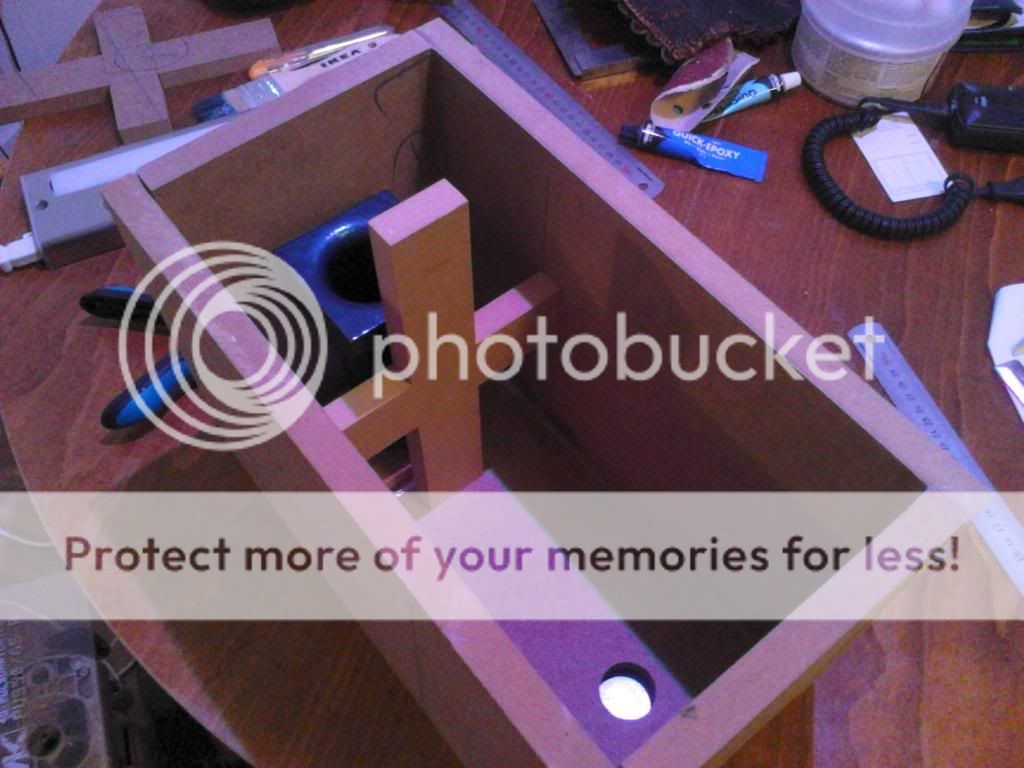

Jag sågade ju ut flaggstag, men ser nu att det nog stör luftflödet vid porten

Lite klantigt förstås.

Men jag tror jag bara sågar bort den "pinnen" som stör och så får det vara bra så.
Har inte limmat staget än.

Någon som tycker annorlunda?

av **PappaBas** » 2013-01-24 03:40

Tror det är lite overkill hur som helst med krysstaget så jag skulle bara sätta ett mellan långsidorna. Har du fräst ut runt infästningen till elementet? Så du inte får en "cylinder" bakom elementet eftersom fronten är så tjock?

Jag kör 9LAEH hemma hos mig nu (och har gjort de sista månaderna) och EQ:ar ner dem 0,5-1 dB vid 3-4 kHz och tyckte ljudbilden tog ett litet steg bakåt då. Med originalfiltret var ljudbilden lite långt framme.
Men det är ju något att laborera lite med när den är klar.

Spelar snuskigt bra! (har dem delade mot basmoduler).
De är lite trögdrivna men inget som är besvärligt ens för min enklare hemmabioreceiver.

Har som sagt spelat på dem i flera månader och egentligen ingenting jag kan klaga på. De är på vänligt lån från Rikkitavi men jag har väldigt svårt att tänka mig skiljas från dem! :lol:

av **rikkitikkitavi** » 2013-01-24 23:19

Jag hör en liten röst säga...

byyyggg mig.... byyyygggg miiiiggg....

av **ollenorell** » 2013-01-25 19:55

PappaBas: Kul att det låter bra! Är riktigt sugen att få ljud i mina!

Kapade staget och har limmat nu!

Rikkitikkitavi: Jag bygger!

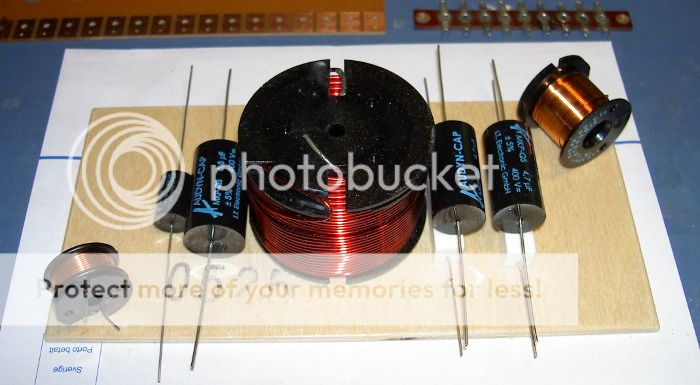

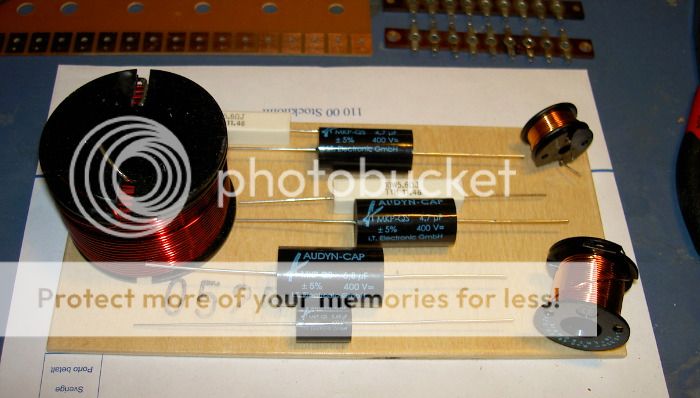

Har sågat ut plywoodplattor att fästa filtret på.
De är inte större än att man vid ev filterändringar i framtiden kan få ut filtret ur hålet för basen.

Dock är det ju tre spolar som man bör tänka över hur man placerar.
[s]
Alternativ 1:
Med denna placering av spolarna blir ledningsdragningen mellan de alla komponenter kort och smidig.

Alternativ 2:
Här hamnar spolarna ifrån varandra, så ledningsdragningen blir mer som ett skatbo...

Jag vill gärna köra på ettan så det blir enkelt och snyggt med ledningsdragningen, men är det bästa lösningen med avseende på spolarna?
Har ska man tänka vid placering?[/s]
Edit: Bilderna blev fel, rätt bilder i nästa post!

Har läst lite troels: http://www.troelsgravesen.dk/coils.htm

av **MagnusÖstberg** » 2013-01-25 20:38

Där det är mer än 8cm avstånd mellan spolarna är det ingen fara, de andra två skall ligga så fälten skär 90 grader mot varandra.

Ser ut som att det fixas med alternativ 1?

av **ollenorell** » 2013-01-25 21:18

Hej Magnus!

Jag råkade visst vända de små spolarna 90 grader fel på båda bilder!

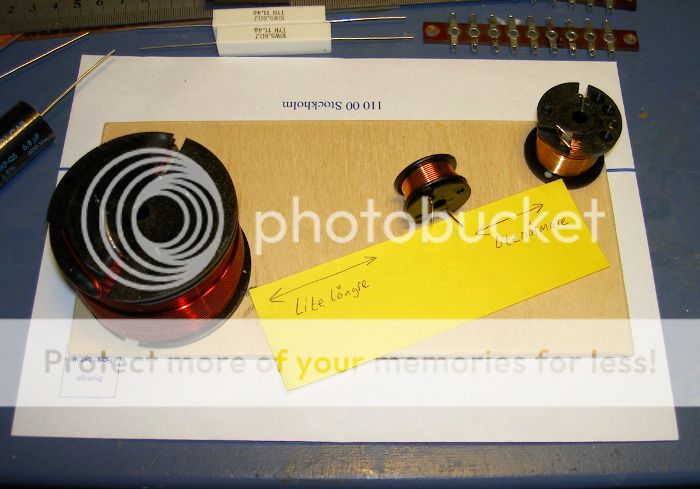

Såhär var det jag tänkte egentligen:

Alternativ 1:

Alternativ 2:

Alternativ 1 är nu alltså ändrad och jag tror det är så du menar?

Plywoodplattan är 10x20cm.
De båda små spolarna är alltså långt från den stora vilket är bra!
Det enda jag är orolig för är att de två små spolarna skall störa varandra.

Alternativ 2 är också ändrad.
Där ligger de små spolarna längre från varandra.
Men det har skett på bekostnad av att de är närmare den stora.

av **ollenorell** » 2013-01-25 21:24

Vid alternativ 1 vill man ju inte riskera att de båda små spolarna hamnar i liknande läge som 8 i troels bild:
http://www.troelsgravesen.dk/coils_files/coils_9.gif
Never do this står det

av **MagnusÖstberg** » 2013-01-25 21:40

Som nummer 6 sinsemmellan

Avståndet till den stora är stort nog.

av **ollenorell** » 2013-01-25 23:02

Hur menar du nu?

Pratar du om "alternativ 1" eller "alternativ 2"?

Alternativ 1:
Liten spole och stor spole i förhållande till varandra blir ju som nummer 6 i troels skiss. Det är ju alltså utan invändning!

Frågan är om de små spolarna stör varandra...
Att de bildar något i närheten av nummer 8 i troels skiss.

Hur skulle du lagt upp filtret?

av **ollenorell** » 2013-01-25 23:07

MagnusÖstberg skrev:Som nummer 6 sinsemmellan

Avståndet till den stora är stort nog.

Tänkte igen och nu förstår jag!

Du åsyftar mitt "alternativ 2" och menar att de inblandade spolarna sinsemellan blir som nummer 6 i troels skiss och att det alltså blir bra att göra så?

Tycker du bästa lösningen är att montera spolarna som i mitt "alternativ 2"?

av **MagnusÖstberg** » 2013-01-25 23:08

Om du placerar de största spolarna i varsitt hörn tvärs över, vad får du för c-c då?

av **ollenorell** » 2013-01-25 23:29

av **MagnusÖstberg** » 2013-01-25 23:31

Om du placerar dem så, och placerar den minsta spolen mellan dem på så sätt som i nummer 6 (fast närmare den mindre av de två stora spolarna) torde du inte ha några problem.

Blev det förvirrat?

av **ollenorell** » 2013-01-25 23:48

Såhär alltså?

av **MagnusÖstberg** » 2013-01-25 23:55

Just

Tänkte om det underlättade placeringen av resten av komponenterna.

För det går väl inte att göra filterplattan 5cm längre och få in den och på plats?

av **ollenorell** » 2013-01-26 00:42

Filterplattan skulle max kunna vara 22cm, men min är 20.
Det är högtalarens djup som begränsar, filterplattan ligger på botten av högtalaren.

Varför ska just den lilla spolen placeras i mitten förresten?

av **MagnusÖstberg** » 2013-01-26 01:18

Tänkte att om det skulle bli någon påverkan så skulle det bli procentuellt störst på den.

av **Eri** » 2013-01-26 13:45

Att placera spolar nära varandra går bra om man bara gör det rätt. Nr 7 i Gravesen:s exempel har jag själv använt i filtret till mina trevägare. Det filtret hade ju stor förtätning av komponenterna på grund av givet utrymme för filtret. Jag kontrollmätte de olika placeringarna av spolarna för säkerhets skull. Med placering enligt nr 7 kunde jag inte detektera någon förändring av spolvärdena. Så här ser mitt filter ut.

Se dom tre spolarna i högra delen av filtret. Inget problem med den placeringen.

av **ollenorell** » 2013-01-26 18:41

Tack för tipsen! Nu ska jag säkert kunna fixa hyggliga filter!
Ska bara ordna någon sorts induktansmätning så jag kan linda av de båda små spolarna till rätt induktans.

av **ollenorell** » 2013-01-30 18:21

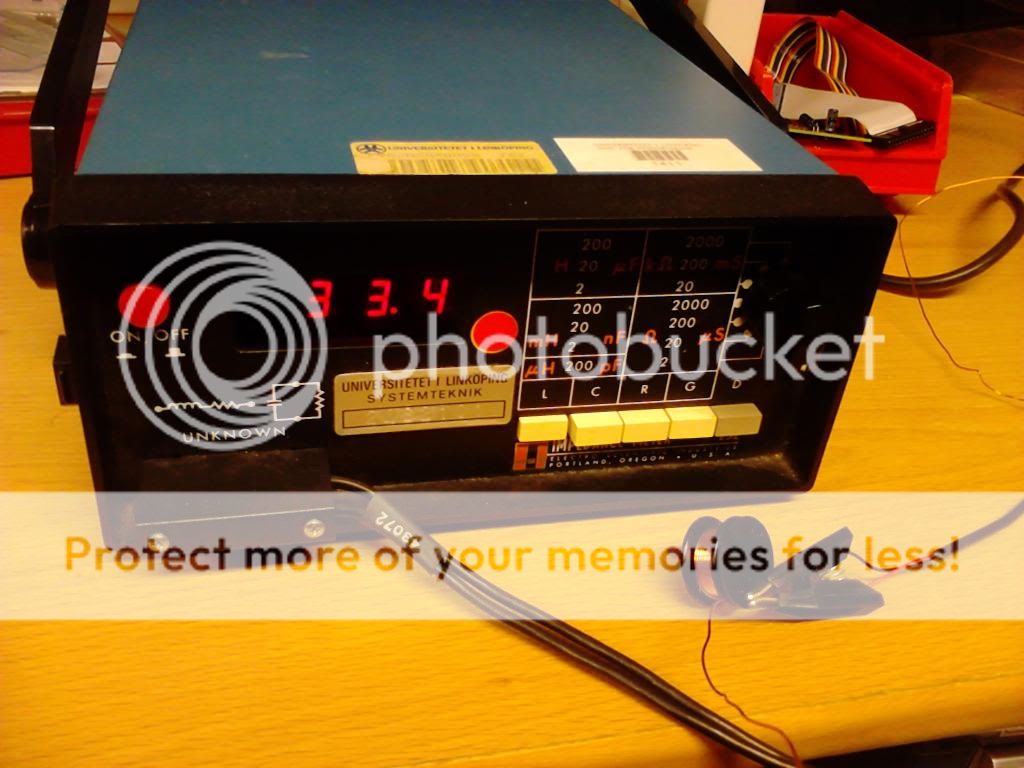

Två av spolarna fanns inte att köpa i rätt värde, men jag har nu lindat av dessa till rätt värde med LCR-meter!

av **celef** » 2013-01-30 19:57

Helvete vilken apparat!

av **ollenorell** » 2013-01-30 20:17

Eller hur! Ser ju ut att vara hämtad från en James Bond-film med Sean Connery

Tillhör dock universitetet.
