GDS-projekt: rörförsteg - Revision av kraft!

[radelius]

Ca 255V med R109=10500 Ohm, sätter jag på locket stiger naturligtvis spänningen en del. Tror det var det som hände förra veckan då hustrun undrade varför grannarna kör slagborr.
Ska nog byta ut 500ohms trimmern till en 2k för att få ett större justeringsutrymme. Siktar på 240V utan lock.
Det bästa vore att slippa zenern men ser inget vettigt alternativ?!

[sprudel]

Problemet med stabiliteten på högspänningen är 24V zenerns temperaturdrift. Spänningen ökar med temperaturen varvid referensspänningen på IC:n som borde vara 12V drar iväg uppåt mot typ 13V, det är mao zenern som är problemet.

Är det orsaken till att ljudnivån ökar efter en stund? Vilket jag tyckt mig observera.

[Morello]

Nej, det gör den absolut inte!


Inte ens lätt åldrade rör medför något sådant då systemet är generöst återkopplat, varför förstärkningen i praktiken definieras av återkopplingsmotstånden.

[radelius]

Nästa utmaning är hur man speedar upp muen vid avslag. Som jag ser kretsen laddas den ur bia 1N4148:an och genom op:ns interna motstånd parallellt med 11k (3 parallella 33k). Det är inte mycket att ändra där men vad händer om man ökar på C114 rejält säg 1000uF så att 24V hänger kvar längre?!
Är jag ute och cyklar?
Tacksam för andra förslag men som det är nu lever högtalare farligt

[Morello]

Som jag skrev tidigare kan man se till att J104:3 och J104:4 kortsluts när man slår av kraften (använd en flerpolig strömställare).

[radelius]

Ja det är en variant jag inte sett. Skulle kanske även funka att slänga på en konding över R120? Då borde referensen hänga kvar lite längre på ben 6 på IC:n

[Morello]

Vad beträffar förstärkningen så varierar den mindre än +/- 0,1 dB om råförstärkningen skulle variera +/- 6 dB, vilket i sig är orimligt mycket. Detta är en av många fördelar med starkt återkopplade system.

[radelius]

Morello: Har du anslutit signaljord till chassi någonstans på din maskin (förutom den via motstånd på kraftkortet)?

[Morello]

Nej, signaljord skall ej anslutas direkt till chassiet, utan bara via RC-länken vid ett skruvhål på mönsterkortet.

[radelius]

Tack!

[hifikg]

Det rör på sig.
Än så länge så har jag samlat på mig två st. klantighetspoäng.
1. Jag har beställt fel motstånd till kraftkortet, R111 och R115 har blivit 4.02G Ohm i stället för 4.02K Ohm.

2. Då jag tog ur rören ur sina socklar så jag skulle kunna vrida runt kortet och löda på det så slog jag i ett av rören på toppen så att det gick av och släppte ut sitt magiska vacuum, riktigt klantigt!

Jaja, en ny beställning till peterh och en till till Digi-Key får det bli...


Fasiken vad snyggt!

[smile]

Man får vara försiktig när man känner på kylflänsarna till nätdelen märkte jag.
Nästan 300V kittlade litegrann

[radelius]

Jag isolerade mina med värmeledande silikonduk(?). Gillar onte när det killar i fingrarna

[smile]

Jo, jag hade också gjort det, men jag hoppade över isolerbrickan/distansen för skruven, men nu sitter det en där

Motstånden R102, R123 och R124 blir rätt varma, är det så bra?

Jag har mätt alla spänningsangivelser på schemat, och de stämmer ganska bra, +5-6 V på högspänningsdelen och typ ca:1V på 24V delarna, detta borde inte göra motstånden så pass varma så de luktar bränt?
Glödspänningen ligger på 7,4 men även den är ju obelastad, så den kanske sjunker något bär linjekortet kopplas in.

Jag har mätt Obelastat skall tilläggas, endast nätdelen utan något annat inkopplat.

[Morello]

Ja, LM317 reglerar inte adekvat utan last.

[Morello]

Om någon önskar beställa traf samt mönsterkort är det dax att anmäla intresse. Samma sak gäller traf till GDS-slutsteget.

[smile]

Jag köpte för skojs skull en liten IR-termometer på Biltema, den är troligtvis inte superbra kalibrerad, men borde ändå ge en fingervisning vad det är för en temperatur.

Mätte på motstånden R102, R123 och R124.

R102= 130C
R124= 90C
R123= 60C

Hur kan det komma sig att det skiljer så mycket på tre parallellkopplade motstånd med samma värde?
Vore det lämpligt att gå upp i effekttålighet på dessa, eller är de ok?

Kopplade in linjesteget för att se om det ändrades något under belastning, men det håller samma temperatur.
I övrigt verkar resterande funktioner vara ok, ingenting gick sönder och alla spänningar är kvar där de skall vara.
Rören glöder!

[distad]

När jag såg lådan på förra sidan säger minnet att jag såg den hos dig när jag hälsade på för några år sedan, stämmer det ? Den är hur som helst, stilig Och har du kvar din fina CD-spelare som du fixade med lite smörjning ?

[BobHallon]

g'dagens

kopplade in riaa steget :

mute vägrade dra 2 reläer 1 relä 0.3v. 2 reläer 2v = inget klick(provade bägge kort oberoende av nätdelskontakt 1 kort 0.3v o 2 kort 2v). bytte q103 till ett annat ex: mute = 1.3v fick bägge reläerna att dra. (första trisssan mätte ok i diod/hfe läge urmonterad :s. 5v stab 4.9v)

"spisade ett par vax" låter som det ska !
inga vibrationer/brum/missljud från trafo/steg i line mode eller i riaa med dual 505/ortofon p.u

mvh magnus

[radelius]

Jag bytte 47k motståndet som sitter i serie med mute trissan till 10k och då drar bägge reläerna.

[Morello]

Förstärkningen är helt stabil om +11,75 dB - från kall till varm apparat.

[radelius]

Nu har jag hunnit lyssna in mig på och jämfört med andra preamps som jag har, främst olika riaa-steg.
Linjesteget är ingenting att kommentera, jag tycker bara att det låter riktigt bra, hittar ingen "signatur" på ljudet vilket är bra! Avslappnat och fin dynamik, dessutom riktigt tyst. Kör med Ruby Tubes på diffen och ryska 6H23П. Jag råkade bara ha dem på hyllan
Riaat har jag matchat mot mitt referenssteg som designats av Wyn Palmer på diy audio: https://www.diyaudio.com/community/thre ... ps.362390/. Detta steg är i mina öron betydligt bättre än LTS-riaat som jag hade innan. Nå hur står sig då Morellos mot Wyns, riktigt bra måste jag säga. Naturligtvis är Wyns IC-baserade brusfattigare men jag är inte säker på att jag skulle kunna selektera dessa två kombatanter på något annat sätt. De låter för j-a bra bägge två.
Rören i RIAAT är Phillips miniwatt på ingången följt av Golden Dragon och sist ett 6H23П.
Enda nackdelen med Morellos är väl strömförbrukningen. Bra jobbat Morello!
Nu återstår att få till någon form av estetisk och praktisk låda samt fjärrkontroll etc

[Morello]

Kul att du slutfört och är nöjd!

(Projekt som inte slutförs , skall heller icke påbörjas)

[Rydberg]

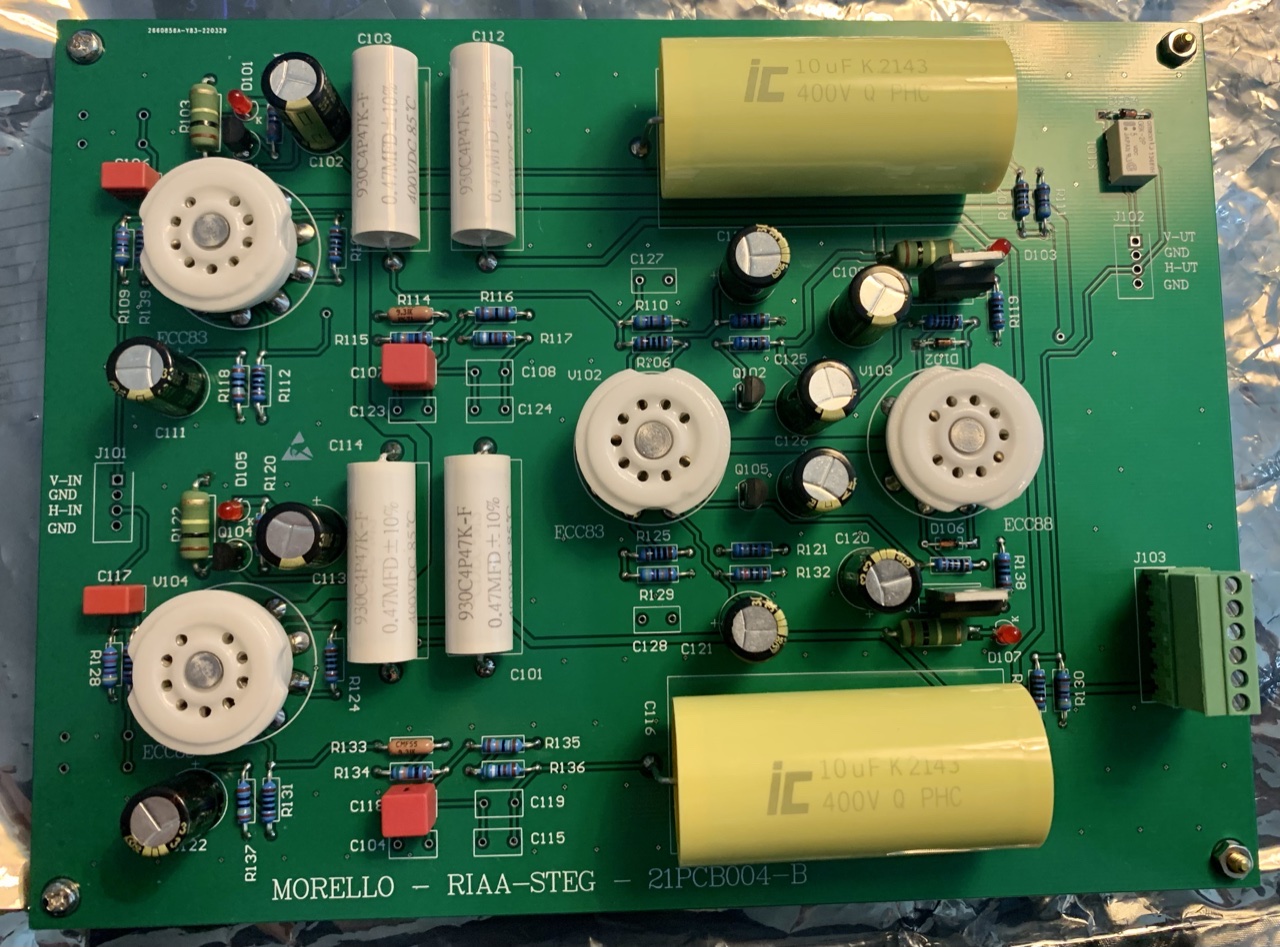

Hade inte tänkt bygga RIAA:t men råkade bygga det av bara farten, nu saknas bara några kondensatorer (som är beställda) sen är det också färdigt. Byggde med en kraftanslutning som jag lätt kan koppla ur ifall jag inte vill använda RIAA-delen.

[radelius]

Smart att göra riaat urkopplingsbart. Jag skulle vilja göra det med knapptryckning på fronten, synd att alsta en massa bärme i onödan. Det får bli någon relästyrning tror jag men jag måste då addera en mutefunktion med fördröjning.
Ingen panik men jag tror det kommer

[peterh]

Smart att göra riaat urkopplingsbart. Jag skulle vilja göra det med knapptryckning på fronten, synd att alsta en massa bärme i onödan. Det får bli någon relästyrning tror jag men jag måste då addera en mutefunktion med fördröjning.
Ingen panik men jag tror det kommer

Jag tror det räcker att bryta glöden, då kommer riaa inte att dra ström och rören klarar sig bra. Det ger också en mjuk start och stopp då rörens ledningsförmåga kommer gradvis.

[Morello]

Det fungerar förstås också, men jag vill varna för att på- och avslag av glöden till grammofonsteget kommer att skapa transienter som mycket väl kan smitta av sig till linjesteget. Testa, men kontrollera med oscilloskop innan försteget kopplas till musikanläggningen!

[radelius]

Nej inte utan mute, med tanke på att det ligger 10uF på utgången på riaat kommer det sannolikt bli en rejäl bump vid påslag. För att inte tala om vad som händer då riiat stängs av!
Men prova som sagt med oscilloskåpet inkopplat utan påslaget slutsteg.

[smile]

Jag är fortfarande nyfiken över min motståndsfråga.

Radelius, du som har ett nätaggregat igång, hur varma blir dina R102,124 och 123?

[radelius]

De blir duktigt varma, tillsammans ska de avge 6,5W.
Det är på gnällen att motstånden klarar det mao
