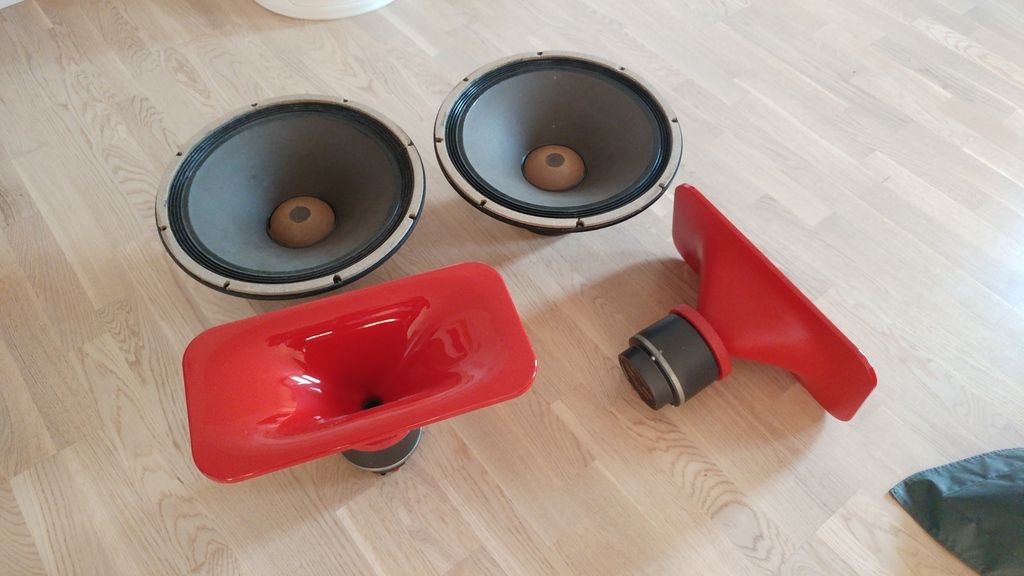

VISO 4-8-5.2 som blev Altec 620

[Perfector]

Försök få fram en ritning på den så skall jag kolla med honom.

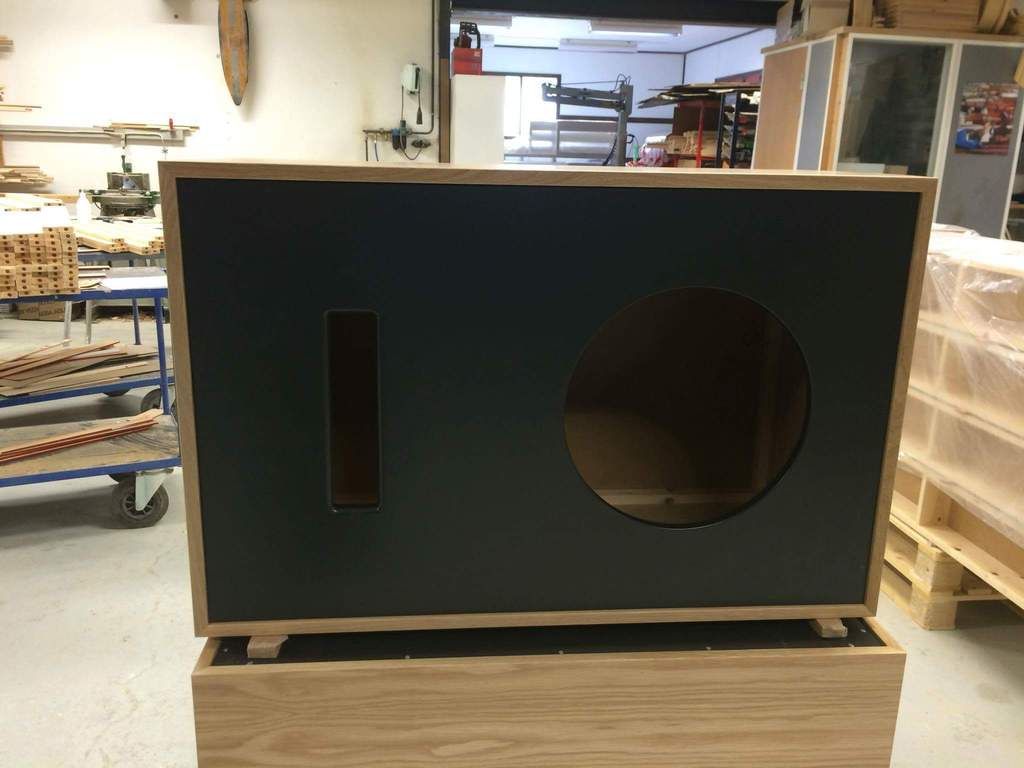

Bjuder på en till bild. Basslitsen vart också riktigt fin med rundade hörn. Skall bli kul att se hur dessa låter med tanke på att volymen ökat x 2.3 mot föregående lådor.


Blir även att laborera med hur mycket isolering man skall använda. Tittar man lite på hur folk dämpat tidigare har man oftast bara dämpat en av sidoväggarna och lite på bakstycket.

Kär hustru säger.
Inga ombyggen av fungerande högtalare.
Annars är måtten enkla
utvändiga mått
25 cm djup
30 cm bred
45 cm hög
19 mm spån eller MDF.
baffel insänkt 12mm för att skydda basen, skulle lådan gå omkull.
Diskanten ska vara nedsänkt i taket
Bilden ovan är en absolut beskrivning på hur det ser ut.
Den lådan är från sent 70-tal och fortfarande i skick som då den byggdes.

[ljungberg_Sthlm]

Inga ombyggen av fungerande högtalare.
Annars är måtten enkla
utvändiga mått
25 cm djup
30 cm bred
45 cm hög
19 mm spån eller MDF.
baffel insänkt 12mm för att skydda basen, skulle lådan gå omkull.
Diskanten ska vara nedsänkt i taket
Bilden ovan är en absolut beskrivning på hur det ser ut.
Den lådan är från sent 70-tal och fortfarande i skick som då den byggdes.

Hej igen, jag kollar vad det skulle kosta. Återkommer när jag fått svar.

Med vänlig hälsning
J

[ljungberg_Sthlm]

Han kikar på detta efter sommaren.

Har även gett honom övriga ritningar för Altec inkl Model 19 kabinett. Så mitt tips till honom var att slänga upp en basic hemsida och erbjuda byggnationer av lådor.

Ställde upp lådorna igår i vardagsrummet och jag hade inte förstått hur stora dessa lådor är. Frugan var måttligt road imorse vid frukostbordet.....jag erbjöd henne att hon nu har 1000 skor upp på mig

[paa]

Du får inviga högtalarna med frugans älsklingsskiva så lättar det säkert upp stämningen!

[ljungberg_Sthlm]

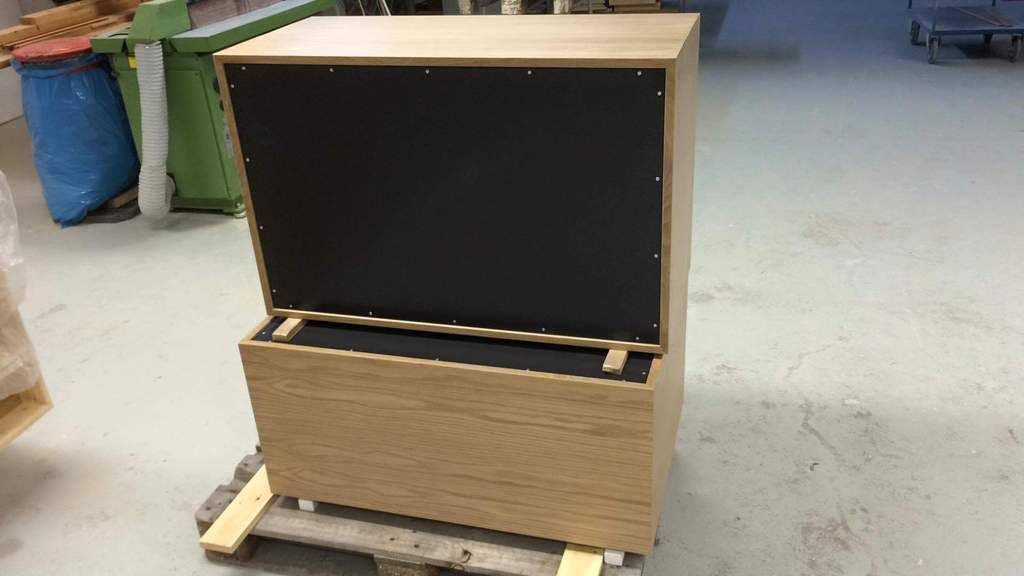

Ännu lite uppdateringar.

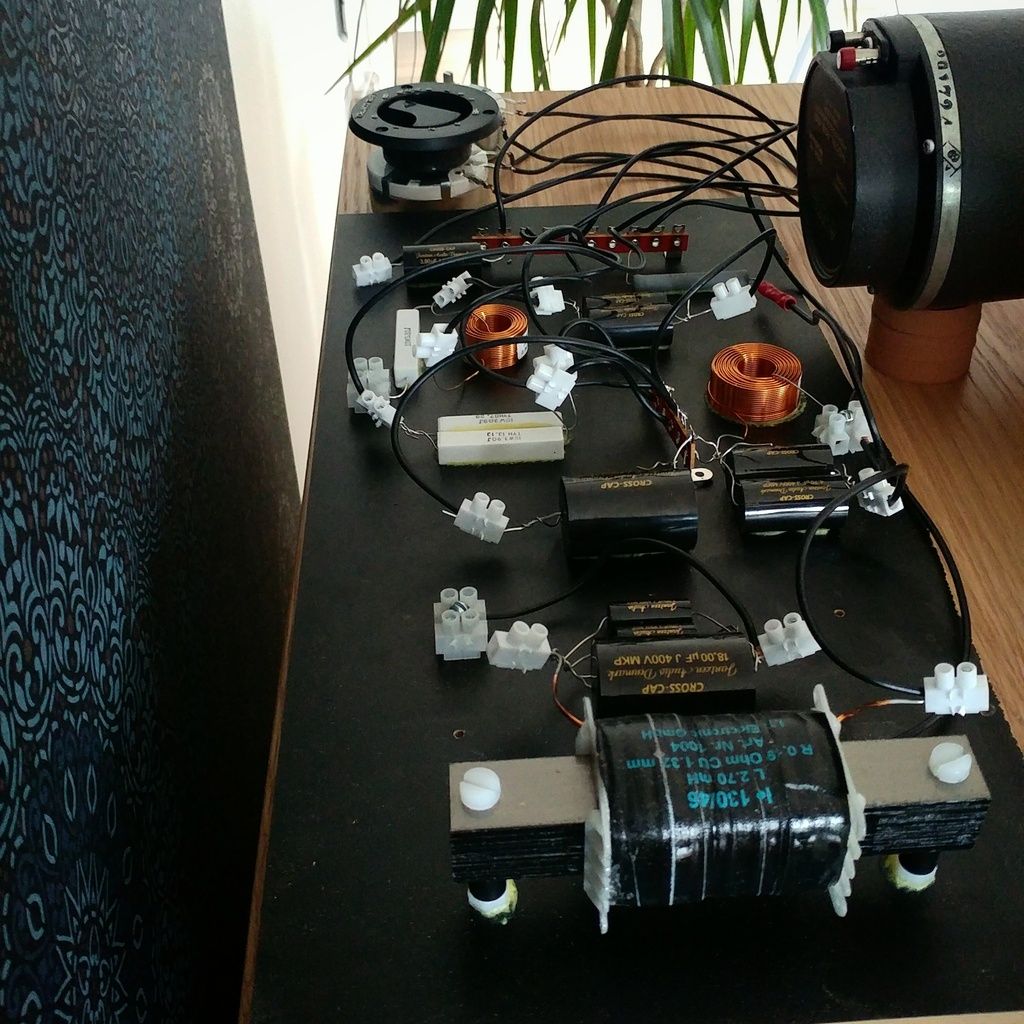

Z-19 filter är nu klara. Lådorna är även dom isolerade samt hål för basarna upptagna. Har inte provspelat än men kommer till midsommar vilket skall bli kul.

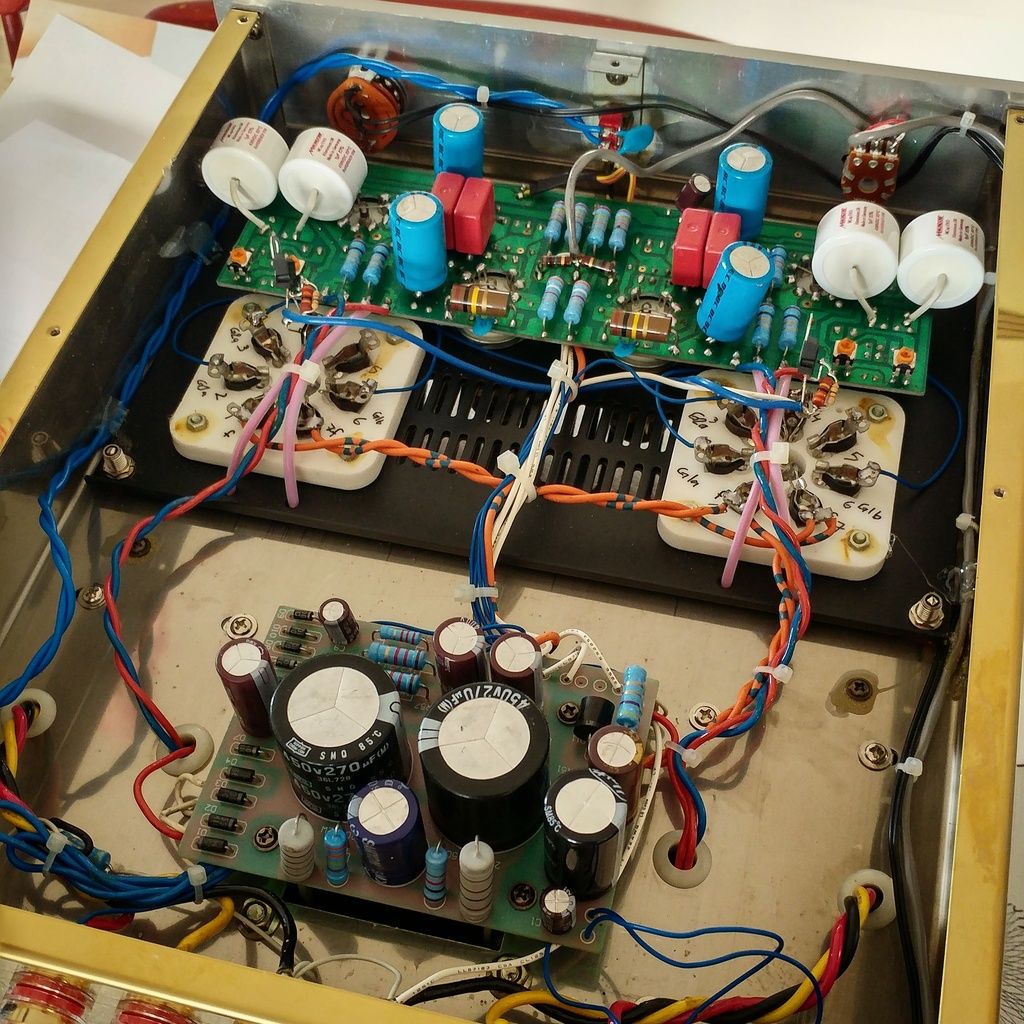

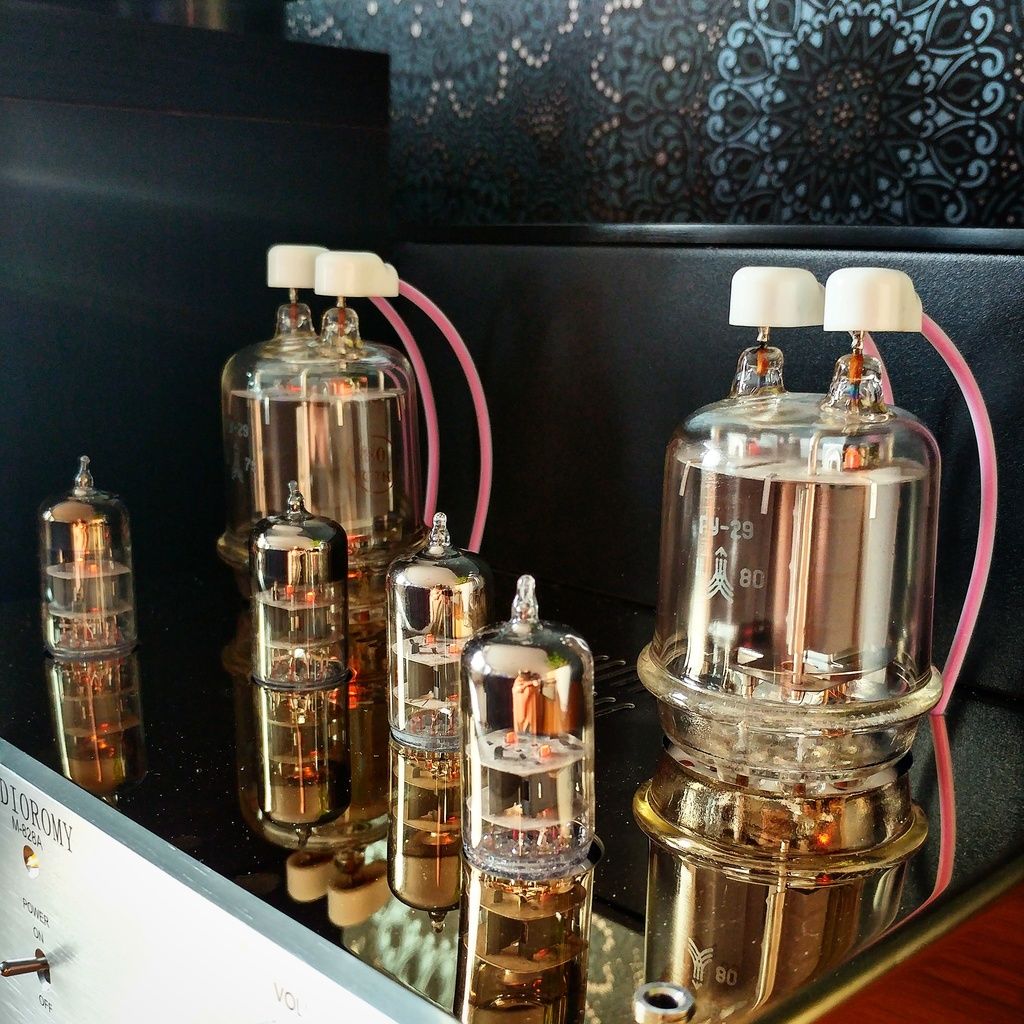

Även en liten rörförstärkare landade hemma i förra veckan.

Tack vare att man inte kan lägga upp tillräckligt stora bilder här lade jag upp dem på mitt gamla photobucket konto. För dem som vill kan man se lite bilder där.

http://s5.photobucket.com/user/Swede-ST ... t=3&page=1

[Evil_Homer]

Klistra bara in photobucket länken så löser det sig.

Ruskigt läckert med rörprylar!

[ljungberg_Sthlm]

Tackar,

Provade alla möjliga länkar men fick inte det att fungera skit bakom spakarna måste det ha varit.

[ljungberg_Sthlm]

Så var dom äntligen klara.

Provlyssning under morgondagen. Bjuder på en bild med skydden avplockade. Riktigt nöjd över resultatet.

[Perfector]

Mycket stilrent arbete där.

[ljungberg_Sthlm]

Mycket stilrent arbete där.

Tackar. Skall bli spännande att se vad dom presterar.

[Perfector]

Mycket stilrent arbete där.

Tackar. Skall bli spännande att se vad dom presterar.

Det enda som kittlar mig är att elementen är insidesmonterade.
Enligt min skola får man kantslag mot materialet i baffeln som syns tydligt i ett polärdiagram.
Se'n blir det ju knepigt om man måste plocka ur dom senare då man är tvungen att öppna lådan för att komma åt dom.

[ljungberg_Sthlm]

Mycket stilrent arbete där.

Tackar. Skall bli spännande att se vad dom presterar.

Det enda som kittlar mig är att elementen är insidesmonterade.
Enligt min skola får man kantslag mot materialet i baffeln som syns tydligt i ett polärdiagram.
Se'n blir det ju knepigt om man måste plocka ur dom senare då man är tvungen att öppna lådan för att komma åt dom.

Yes jag vet. Lådorna gick efter original 620 ritningen. Han som sågade ut missade att det var 16" korg på dessa vilket gör att dom inte fick plats framifrån. Skulle det inte bli bra får jag försöka fila upp hålen på något sätt och montera dom framifrån. Däremot finns det ingen antydan till att något av vare sig kon eller själva "kantringen" kan ta emot trät utan allt löper fritt.

[ljungberg_Sthlm]

Finns även en som monterat 414 i en liten mindre låda men väldigt lik mina, också monterat ifrån insidan.

https://www.youtube.com/watch?v=UAVWBzZjPfo

[paa]

Skulle det inte bli bra får jag försöka fila upp hålen på något sätt och montera dom framifrån.

Om det skulle visa sig bli problem, vilket inte är säkert, så skulle det gå att göra en fräsmall som spänns utanpå baffeln och som man kan köra handöverfräs med fräsverktyg med styrkullager överst. Då kan det bli ett runt och fint hål i alla fall.

[ljungberg_Sthlm]

Skulle det inte bli bra får jag försöka fila upp hålen på något sätt och montera dom framifrån.

Om det skulle visa sig bli problem, vilket inte är säkert, så skulle det gå att göra en fräsmall som spänns utanpå baffeln och som man kan köra handöverfräs med fräsverktyg med styrkullager överst. Då kan det bli ett runt och fint hål i alla fall.

Tack för tipset. Misstänker att min vän som gjort lådorna har sådana verktyg om det skulle behövas. Det mesta sågades ut med dator. Man vill gärna att det skall bli fint då resten håller hög kvalité.

Vart lite ståhej bland altec folket på deras forum om att använda Z-19 filter. Skulle det mot förmodan visa sig att man inte bilr nöjd med tiden så håller GPA på att plocka fram nya 19 filter med uppdaterade komponenter b l a riktig ringkärnetrafo och högre kvalité på kondensatorer.

[Evil_Homer]

Har en fundering, vill "man" inte att hornet och elementet skall sitta närmare varandra?
Eller varför sätter man dom så långt ifrån varandra, finns det någon fördel?

[Perfector]

Har en fundering, vill "man" inte att hornet och elementet skall sitta närmare varandra?
Eller varför sätter man dom så långt ifrån varandra, finns det någon fördel?

Man kan skjuta hornet i djupled tills man får korrekt löptid från båda talspolarna och därmed löptidskorrigering.

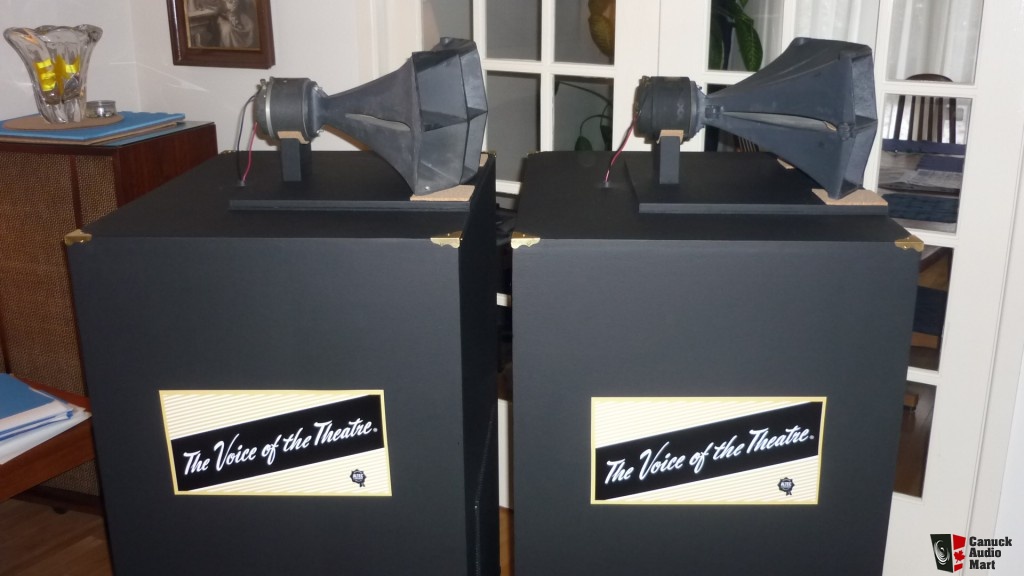

Då måste man nog sätta hornet ovanpå lådan.

[ljungberg_Sthlm]

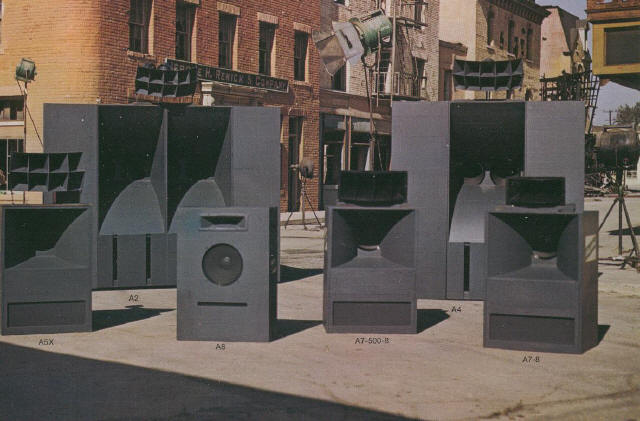

Det var så det byggdes förr



Fördelen precis som Perfector skriver är att man kan laborera med hur man placerar hornet. Man kan även byta själva hornet också och laborera där med om man känner för att göra det.

[darkg]

Skulle det inte bli bra får jag försöka fila upp hålen på något sätt och montera dom framifrån.

Om det skulle visa sig bli problem, vilket inte är säkert, så skulle det gå att göra en fräsmall som spänns utanpå baffeln och som man kan köra handöverfräs med fräsverktyg med styrkullager överst. Då kan det bli ett runt och fint hål i alla fall.

Eller falsfräs, sen kopieringsfräs?

[ljungberg_Sthlm]

Nu har man haft en riktig lyssningssession.

Provade följande alster
Yo-Yo ma - Mission
Dire straits - You and your friend
Kent - Mirage
Clutch - Son of Virginia
Rammstein - Los
Bo Kaspers - Dansa på min grav

Vart en bra variation av musik så att högtalarna verkligen fick visa vad dom går för.

Resultatet är dynamiskt och mäktigt. Går inte att jämföra mot innan då det finns bas nu. 1200 hz filter var också något som visade sig lyckat. Mycket varmare ljud mot 900 hz innan.

Rörförstärkaren har också visat sig kunna leverera pondus och finlir. Rammsteins - Los vart en upplevelse att lyssna på.

Är otroligt nöjd och högtalarna vart precis så som jag ville ifrån början fast till det bättre.

Nu är det bara att öppna en fin whisky, sätta sig ner och avnjuta musik.

Trevlig midsommar alla och er som orkat följa tråden.

[Perfector]

Nu har man haft en riktig lyssningssession.

Provade följande alster
Yo-Yo ma - Mission
Dire straits - You and your friend
Kent - Mirage
Clutch - Son of Virginia
Rammstein - Los
Bo Kaspers - Dansa på min grav

Vart en bra variation av musik så att högtalarna verkligen fick visa vad dom går för.

Resultatet är dynamiskt och mäktigt. Går inte att jämföra mot innan då det finns bas nu. 1200 hz filter var också något som visade sig lyckat. Mycket varmare ljud mot 900 hz innan.

Rörförstärkaren har också visat sig kunna leverera pondus och finlir. Rammsteins - Los vart en upplevelse att lyssna på.

Är otroligt nöjd och högtalarna vart precis så som jag ville ifrån början fast till det bättre.

Nu är det bara att öppna en fin whisky, sätta sig ner och avnjuta musik.

Trevlig midsommar alla och er som orkat följa tråden.

All is well that ends well.
Trevlig midsommar på dig åxå

[paa]

Grattis till fina högtalare, och trevlig midsommar!
Har frugan accepterat storleken ännu?

[Perfector]

Tackar. Skall bli spännande att se vad dom presterar.

Det enda som kittlar mig är att elementen är insidesmonterade.
Enligt min skola får man kantslag mot materialet i baffeln som syns tydligt i ett polärdiagram.
Se'n blir det ju knepigt om man måste plocka ur dom senare då man är tvungen att öppna lådan för att komma åt dom.

Yes jag vet. Lådorna gick efter original 620 ritningen. Han som sågade ut missade att det var 16" korg på dessa vilket gör att dom inte fick plats framifrån. Skulle det inte bli bra får jag försöka fila upp hålen på något sätt och montera dom framifrån. Däremot finns det ingen antydan till att något av vare sig kon eller själva "kantringen" kan ta emot trät utan allt löper fritt.

Jag är senkommen men jag avsåg att ljudet studsar mot kanten i hålet och ger upphov till diffraktioner som syns på polärdiagram, dvs man snurrar högtalaren och mäter från en fast punkt.

[ljungberg_Sthlm]

Grattis till fina högtalare, och trevlig midsommar!
Har frugan accepterat storleken ännu?

Jo då, hon har faktiskt gjort det. Rörförstärkaren tyckte hon var gullig och att den var i guld och passade tapeten var också tydligen viktigt...

[ljungberg_Sthlm]

Det enda som kittlar mig är att elementen är insidesmonterade.
Enligt min skola får man kantslag mot materialet i baffeln som syns tydligt i ett polärdiagram.
Se'n blir det ju knepigt om man måste plocka ur dom senare då man är tvungen att öppna lådan för att komma åt dom.

Yes jag vet. Lådorna gick efter original 620 ritningen. Han som sågade ut missade att det var 16" korg på dessa vilket gör att dom inte fick plats framifrån. Skulle det inte bli bra får jag försöka fila upp hålen på något sätt och montera dom framifrån. Däremot finns det ingen antydan till att något av vare sig kon eller själva "kantringen" kan ta emot trät utan allt löper fritt.

Jag är senkommen men jag avsåg att ljudet studsar mot kanten i hålet och ger upphov till diffraktioner som syns på polärdiagram, dvs man snurrar högtalaren och mäter från en fast punkt.

Det går säkert att mäta fram. Men hela konen är synlig och även lite av korgen så det borde vara minimalt. Jag misstänker att gamla Altec lådor inte skulle mäta perfekt med dagens mätningar, det är trots allt en konstruktion som är nästan 50 år.

[ljungberg_Sthlm]

En liten film

https://vimeo.com/176591820

Skall försöka låna en riktig mikrofon så man får upp korrekt ljudupptagning. Nu körde jag även direkt ifrån cd utan extern dac vilket gör att ljudet blir rätt matt. Men man får ett litet hum om hur "starkt" horn spelar. Knappt någon volym alls heller på förstärkaren.

[ljungberg_Sthlm]

Jag har fått en liten idé.

Har 1 st Altec 515 8g hp (16" bas) liggandes över. Och om man kan utnyttja även detta vore det kul (passiv subwoofer).

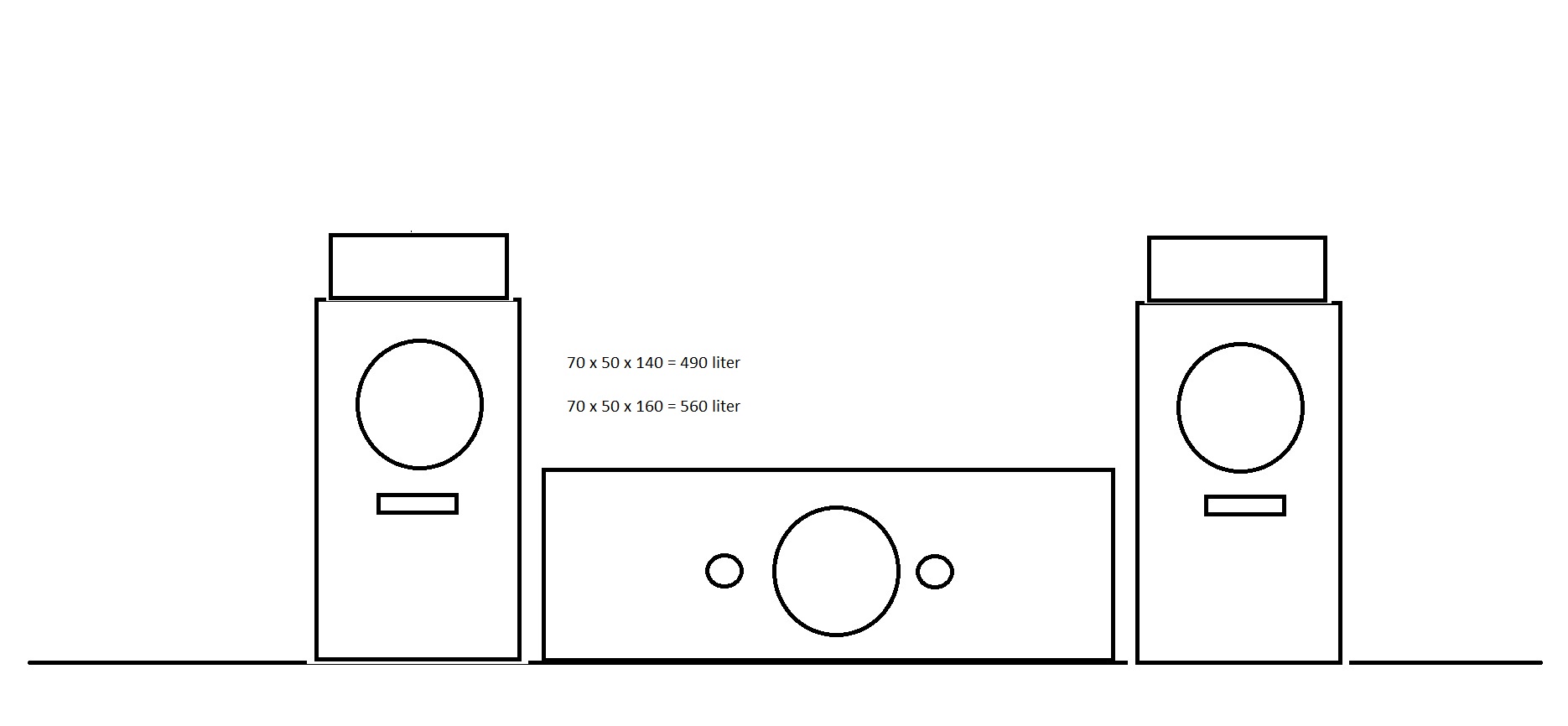

Har gjort en liten teckning för att förklara min "rubbade" idé. Vad tror ni om detta? En liggande låda mellan mina vanliga högtalare för endast bas. Stagad inuti med korrekt avstämda basportar. Har 2 storlekar jag kan bygga. Målet är att komma ner runt 20 hz.


Ni som är Altec kunniga. Tror ni att en sådan här skapelse skulle kunna leverera lågbas med detta element? Blir stor internvolym. Lådan görs i sådana fall i samma design som mina vanliga högtalare med fanér och svar front som sedan också kommer att ha högtalarskum som skydd. 6 st hjul för att kunna flytta lätt alternativt 12-15 cm ben. Själva "baslådan" kommer att fungera som stereobänk med rörförstärkare, dac etc ställda ovanpå.

Är det en idiotisk idé eller skall man köra på detta? Paa eller Perfector, vad tror ni?

[Evil_Homer]

Du har ingen sub du kan låna och placera i mitten och testa om det är en lämplig placering innan du bygger den riktiga?

[ljungberg_Sthlm]

Nu handlar det mest om att göra 2 saker i en smäll. En snygg bänk integrerad med sub alternativt bashorn för de lägsta oktaverna.

En subs placering har i alla fall inte jag haft erfarenhet av att det är så pass känsligt. Planen är inte någon typ av bio sub utan en mjukare hi-fi sub.

Så kan man lösa det på en snyggt sätt och samtidigt göra något kul av det Altec element man har liggandes så vore det lite skoj. Annars får det vara som det är.

[ljungberg_Sthlm]

Nu har man lyssnat aktivt 1 månad med nya förstärkaren. Vilken skillnad mot den förra. Lågbas levereras i överskott och högtalarna lyfte mot helt nya höjder.

Basen sitter där den skall, pondus och kraft i massor. Hornen är sammetslena och behagliga att lyssna på. Hade en liten session med några vänner och många vart riktigt imponerade över vilken live känsla och mjukhet i ljudet högtalarna förmedlar.

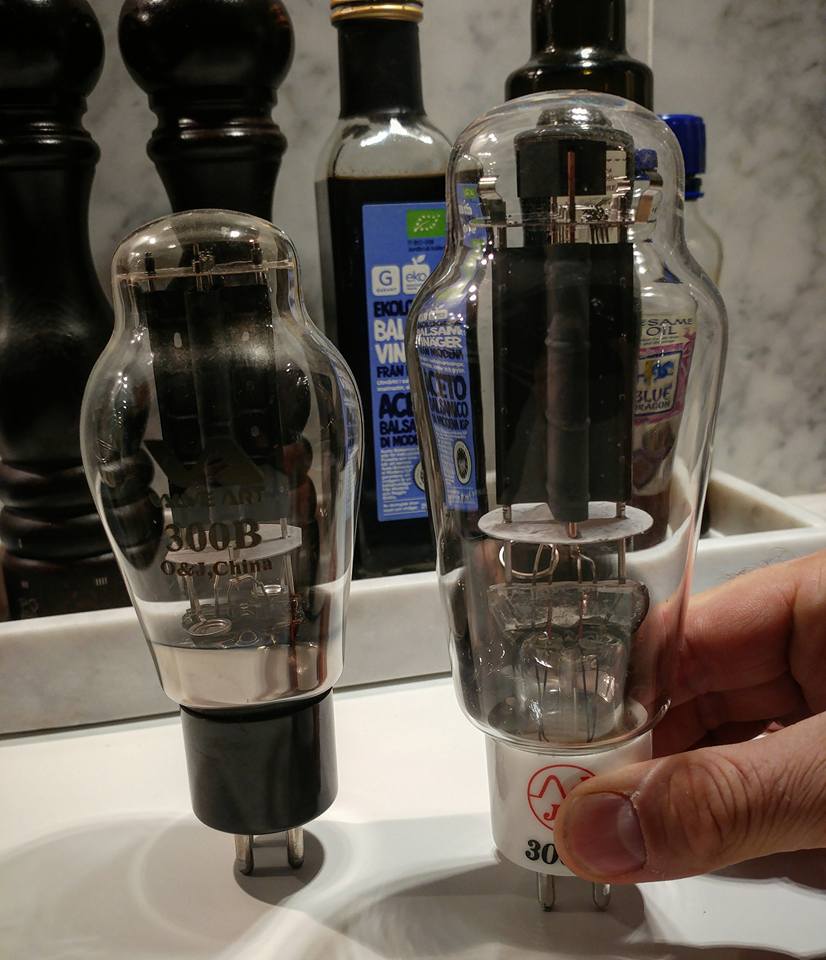

Ångrar inte en sekund att man faktiskt gick på en 300b rörförstärkare och byte upp till JJ rören gjorde en stor skillnad det med mot de ValveArt som satt på innan. En stor skillnad i storlek mellan dem också.

JJ300B
