GDS-projekt: rörförsteg - Revision av kraft!

[danfra]

Sätter också upp mig för minst trafo och mönsterkort. Detta beroende på vad som mer finns att sätta upp sig för i slutändan

[smile]

Jag har också intresse av några kort och ev. Komponenter om det blir någon typ av gruppköp!

Som vanligt kan jag löda om det är någon som inte vill själv.

[sprudel]

Det här tilltalar mig, har ju redan en trevlig klenod i form av Conrad Johnson Premier 17LS2 med 6922/E88CC och ett antal extra NOS-rör, men det skadar inte med ett fint rörsteg ytterligare.

[Morello]

Utkast till kraft:

http://user.faktiskt.io/Morello/Tube-preamp/

Ej granskat -nu sovdax.

[Morello]

Har vi någon rörpulare i kanalen som vet hur lång tid det tar innan katoderna i ett ECC88/6922 är varma?
Har inte dimensionerat "mute"-kretsen ännu.

[peterh]

Fostex, glödspänningen genereras med LM317 (en för linjesteget och en för RIAA-steget); det är således bara att byta ett motstånd, men det skulle i så fall tarva högre spänningen från trafon och därmed högre förlust vid 6,3 V-drift.

RIAA nämns, har du börjat på det också ?

[tordnilsson]

Har vi någon rörpulare i kanalen som vet hur lång tid det tar innan katoderna i ett ECC88/6922 är varma?
Har inte dimensionerat "mute"-kretsen ännu.

Jag har tittat lite på det och de flesta som skriver om det verkar tycka att 20 - 30 sekunder är tillräckligt med tid.

[Morello]

Fostex, glödspänningen genereras med LM317 (en för linjesteget och en för RIAA-steget); det är således bara att byta ett motstånd, men det skulle i så fall tarva högre spänningen från trafon och därmed högre förlust vid 6,3 V-drift.

RIAA nämns, har du börjat på det också ?

Svar Johan Adam. Har ett schema klart i Pspice, men det behöver finslipas.

[Morello]

Har vi någon rörpulare i kanalen som vet hur lång tid det tar innan katoderna i ett ECC88/6922 är varma?
Har inte dimensionerat "mute"-kretsen ännu.

Jag har tittat lite på det och de flesta som skriver om det verkar tycka att 20 - 30 sekunder är tillräckligt med tid.

Tack, då ser jag till att utgångsreläerna drar efter cirka 30 sekunder. Eventuellt får man justera det när prototypen finns på skrivbordet.

[tordnilsson]

Har vi någon rörpulare i kanalen som vet hur lång tid det tar innan katoderna i ett ECC88/6922 är varma?
Har inte dimensionerat "mute"-kretsen ännu.

Jag har tittat lite på det och de flesta som skriver om det verkar tycka att 20 - 30 sekunder är tillräckligt med tid.

Tack, då ser jag till att utgångsreläerna drar efter cirka 30 sekunder. Eventuellt får man justera det när prototypen finns på skrivbordet.

Audio Research brukar ha 40-45 sekunder "warm-up" tid i sina linjesteg enligt deras manualer.

[sprudel]

Mitt Conrad har minst en minut innan det är redo.

[Morello]

Det har väl inte något relä på utgången?

[sprudel]

Det har väl inte något relä på utgången?

Ingen aning hur de löst det, men den står på wait minst en minut innan den är körklar. Du har väl fått ett schema av mig?

[Morello]

Jag som inte kollade tillräckligt noga - det finns relä på utgången.

[Morello]

Kraften börjar ta form:

[Morello]

Kraftschema PA2 uppladdat. Hittade en mindre miss i 250 V-regulatorn.

http://user.faktiskt.io/Morello/Tube-preamp/

[Morello]

Det saknas en del 3D-modeller, vilket beror på att jag inte hittade några att ladda ned.

[Kralle]

Det vore snyggt om mutingreläet föll ganska direkt efter spänningsfrånslag (avstängning). Nu kommer det att ta en rejäl stund innan reläet faller?

[Morello]

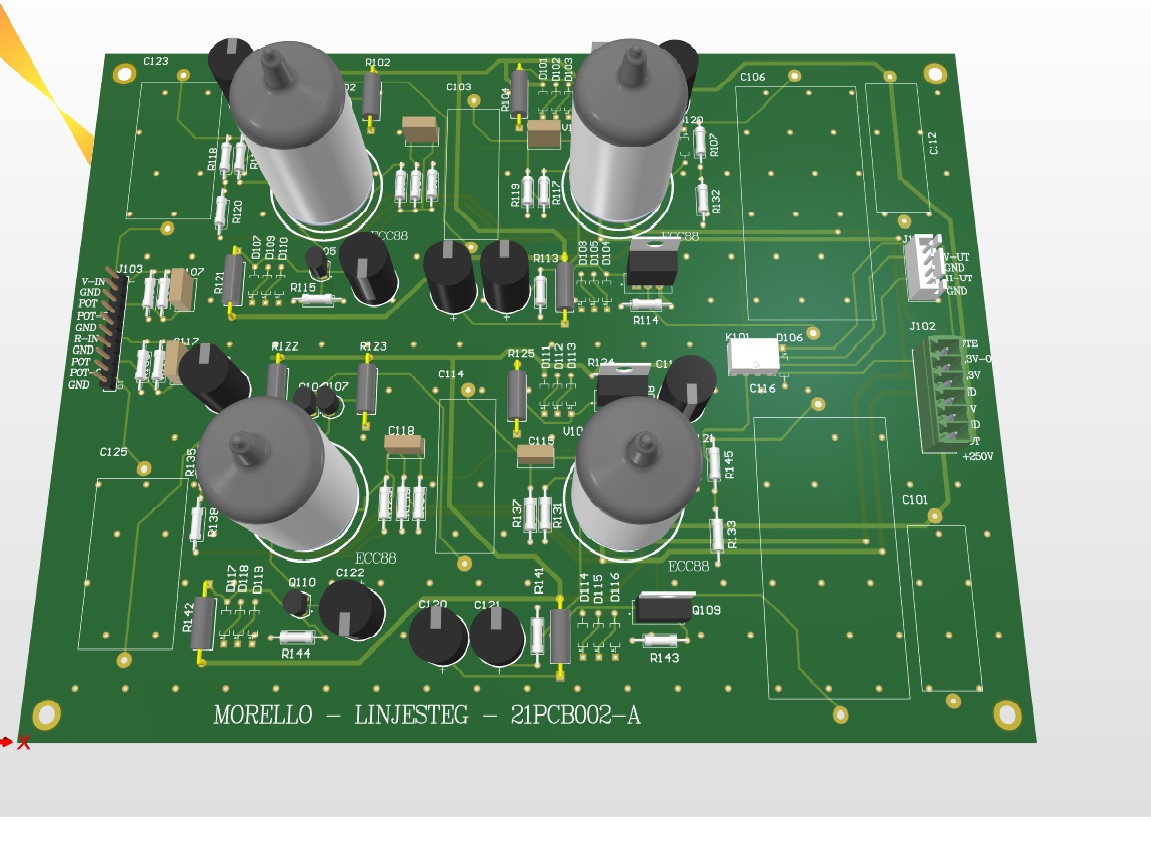

Hittade 3D-modeller till rören.

[Morello]

Det vore snyggt om mutingreläet föll ganska direkt efter spänningsfrånslag (avstängning). Nu kommer det att ta en rejäl stund innan reläet faller?

Bra synpunkt. Jag har tänkt tanken. Tänkte se till att 5 V-matningen dör tillräckligt snabbt.

[Kralle]

Ska det vara några PTC-motstånd på kraftkortet för avsäkring av de olika spänningarna?

[Morello]

Kanske man borde ha.

[Rydberg]

Riktigt bra jobbat så långt! Självklart kommer jag bygga ett exemplar, blir till att leta rör i gömmorna. Har ett par Philips E188cc och om jag inte minns fel även ett par Siemens E188CC

[Morello]

Ritade om fotavtrycket till röresocklarna så att hålen sitter på en cirkel med diameter 20 mm - det verkar vara hyggligt vanligt. Någon rörpulare som kan bekräfta om det är rimligt?

[Ronnie]

Ritade om fotavtrycket till röresocklarna så att hålen sitter på en cirkel med diameter 20 mm - det verkar vara hyggligt vanligt. Någon rörpulare som kan bekräfta om det är rimligt?

Kikade runt lite. Jag hittar varianter på 18mm +-0,5mm & 19mm & 20mm.
Kanske bäst att välja rörhållaremodell först.

[tordnilsson]

Kraftschema PA2 uppladdat. Hittade en mindre miss i 250 V-regulatorn.

http://user.faktiskt.io/Morello/Tube-preamp/

Jag har sett att det är vanligt med en liten ( typ 10 uF/16 V ) elektrolyt mellan pin1 och 0 V för att få bättre prestanda från LM317 / 337 regulatorer, jag vet dock inte om de är relevant vid glödströmsmatningar.

[Morello]

Helt riktigt, helt korrekt, men lite överdrivet för glödmatningen.

[Lasse-]

Sånna här kylflänsar på bild är dom användbara till nätdelen

[Morello]

Ingen aning. Den som används är:

https://www.digikey.com/en/products/det ... -W/7319877

Det finns många modeller och fabrikat med samma fotavtryck.

[Lasse-]

Dom här är köpta på EBay till MUR3020 men man kanske kan borra om hålet så det passar jag vet inte mvh Lasse
