Envägs minimonitorer - Slutet är kommet

[peetwa]

Geoff Farina - Usonian Dream Sequence

Spår 2

Slide guitaren låter naturlig och bra. Lika så sologitaren. Den akustiska gitarren och sången saknar dock lite kropp.

[peetwa]

Sammanfattningsvis kan man säga att det låter bra men jag är inte nöjd. Högtalarna är lite påträngande och det hjälper inte att dämpa över 2000 Hz. Dom låter även små. Även om dom kan gåterge kontrabas med stråke på ett imponerande sätt så skulle ingen miss ta dessa för ett par "stora" högtalare.

Men jag tror jag har en lösning.

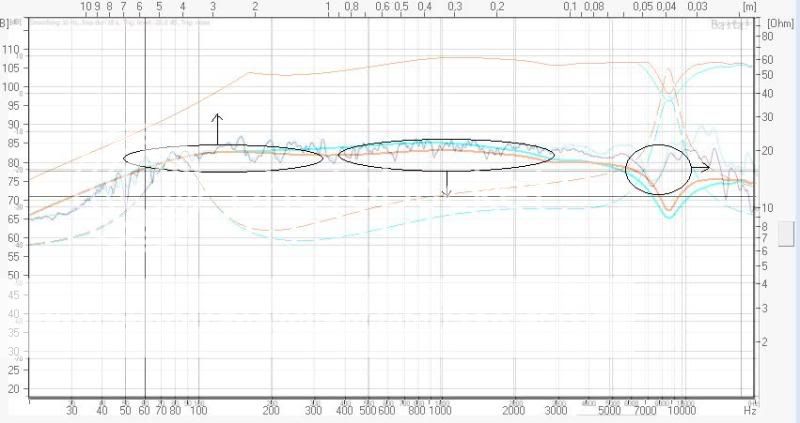

De tre kurvorna i bilden är den mätta. Den ljusblå som är simuleringen av den nuvarande högtalaren sam de pumpafärgade som är den önskade.

Det första är att puffa upp midbasen 100-200 något. Det andra är att sänka mellanregistret runt 1000 Hz 2 dB. Som en bonus så flyttas sugfiltrets startfrekvens något.

[peetwa]

Detta skall förhoppningsvis kunna lösas genom att modifiera baffelstegsfiltret. L=2 R=5,6. Ev så behöver sugfiltret även förstärkas genom att R ökas till 40.

[peetwa]

Ok! Ha. Det funkade. Gitarrena fick kropp, rösterna blir något fylligare och jag upplever det inte längre som påträngande. Om jag vill kan jag släppa på med mer diskant genom att tweaka konjugatlänken.

[Ceder]

Ok! Ha. Det funkade. Gitarrena fick kropp, rösterna blir något fylligare och jag upplever det inte längre som påträngande. Om jag vill kan jag släppa på med mer diskant genom att tweaka konjugatlänken.

Kul att det funkade! Måste också berömma till en mycket bra och för mig lärorik tråd.

Imponerande, den som hade samma, branta, inlärningskurva du tycks ha

//Ceder

[peetwa]

Tackar Ceder!

Idag uplevde jag för första gången att högtalarna försvan. Något som jag inte upplevt med några högtalare i detta klangiga rum. Jag tror att det kan ha att göra med den moderata spridningen. Jag har redan hittat ett par plattor där dom verkligen låte som ett par elektrostater. Så som filtret nu är utformat (eller rätare sagt låter) finns det definivt anledning att börja fundera på nästa steg. Basreflexlådorna.

[peetwa]

Satt och spisde ny indie pop och rock för första gången på länge. Detta måste vara en av världens bäst hobby´s.

[peetwa]

Serge gaisbourg - jazz du dans le ravin

Black march

Ett enkelt arr. en trumpet som spelar mot en sax kompat av kontrabas och trummor. Trummpeten är påträngande och skir men slår aldrig igenom eller blir vass. Saxen är himmelsk den svävar fritt i luften och är helt frikoplad från lyssningsrummet. Basen är försiktig men föredömligt jämn. Låten är inspelad av philips 1959, bra skit.

[peetwa]

Brasilien & Lena Nyberg

Vad jag viskar

Kontrabas och kvinlig sång. Introt med "spöknoter" på kontra basen är verkligen "high end". Lenas röst är föredömligt mixat med basen och trots dom båda ligger väldigt nära mitten av ljudbilden har man inga problem med att hålla isär de två. Lenas röst låte en aning slöjad men ändå narturlig.

[peetwa]

Jan Johansson - Live in tallinn

Emigrant visa

Även om inspelnigen gjord av Estlands Radio som lämnar lite övrigt att önska vad det gäller kvalitet på magnetbanden. Men jag är inte säker på att det blir så mycket bätre än så här, Gitarren är verkligen perfekt, basen är svag men definierad. En riktig njutning att spisa.

[paa]

Skulle vara kul om du kunde lägga upp ett litet schema som visar komponenterna med alla värdena i filtret.

[peetwa]

Det är inte bara Celef som kan rita med dator..

R1 5,6
R2 30
R3 5,6

L1 2,0
L2 0,1

C1 3,3
C2 4,7

[paa]

Schema-CAD på högsta nivå, klart och tydligt.
Tack så mycket!

[Fjonkalicious]

Har du gjort några jämförelser med dina Gamma?

Mvh
F

[peetwa]

Har du gjort några jämförelser med dina Gamma?

Mvh
F

Nej. Jag tror mig veta att jordan högtalarna kommer att spöa gamma högtalarna när dom (jordan) hamnat i sina basreflexlådor och när jag fått tweaka filtret med en helt pålitlig mätmick. Men i dagsläget skulle jag föredra ljudet från gamma högtalarna, det är inte lika detaljerat och briljant men det är pålitligt och mysigt. Men det finns kvaliteer i jordan elementet som helt saknas i gamma elementet så det (jordan) har helt klart större potential.

[peetwa]

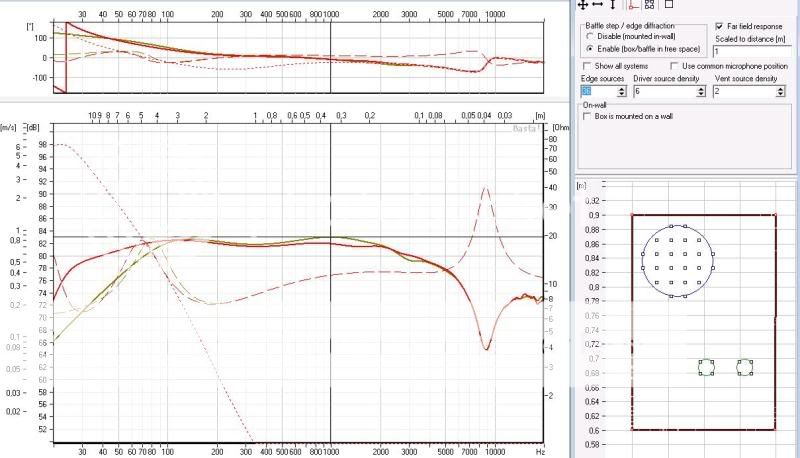

När ja nu ska byta lådor till basreflexlådorna passar jag på att sänka 1,5 db runt 1000 Hz genom att flytta upp elementet i hörnet på baffeln. Detta på grund av hatt högtalarna fortfarande låter lite små. Den Röda kurvan är basreflexlådan den andra är den nujvarande slutna.

[peetwa]

Så då har man köpt en handöverfräs. Det blev en Cotech för 399 kr.

http://www.clasohlson.se/Product/Product.aspx?id=38881622

[peetwa]

Det här är i stort vad som medföljer. Så frässtål får man köpa till och jigg får man bygga själv.

[peetwa]

För att kunna monter fräsen på jiggen så tar jag bor den lilla svarta plast plattan. Det finns tre ställen där man kan sticka igenom träskruvar. Det fjärde hålet används av en fräsdjupsdistans.

[peetwa]

Enklaste tänkbara jigg i 19 mm mdf med en 12 mm notfräs. Jag använder samma borr som jag gjort hålet i jiggen till att borra centrumhålet för fräsningen. Sen blockar jag bort borren och använder den som axel för hela kalaset.

[peetwa]

[peetwa]

Fräsen funkar mycket bra och resultatet blir perfekt.

[peetwa]

Genom att sätta en platta under och dra en skruv genom pallen så fixerar jag mdf-bitarna som skall fräsas.

[peetwa]

Det frästa hålet är 1,5 mm större än elementet. Jag är mycket nöjd med resultatet. Genom att försiktigt göra centrum hålet på jiggen större så kunde jag justera diametern på det fråsta hålet med ca 0,2 mm åt gången.

[peetwa]

Railmaster..

[peetwa]

DIY på toaletten..

Pelarborrstälningen är en relik från b&d. Den är i guten aluminium och sjukt solid till skilnad från leksakssticksågen som ligger på toaletten.

[peetwa]

Jag har borrat upp två hål med diameter 25 mm. Så har jag sågat upp ett entums plåtrör (en så förlängningsarm till roller) i 85 mm långa bitar som sedan knackas in i hålen. Hastigheten i portarna ligger 6,5 m/s om blåsljud eller dylikt skulle uppstå så får jag sätta in en tredje port för att yrterligare sänka luftens hastighet.

[peetwa]

[peetwa]

Baffeln sitter skruvad med tätningslist bakom.

[peetwa]

Så hur förändrades ljudet. Det har förändrats på två sätt. Det finns en punch i basen som saknats tidigare. Tex så framträder kick-trumman på låtar där den tidigare saknats. Det finns nästan en hel oktav mer bas. Så nu låter alla låtar som dom ska m.a.p basen. Sänkningen i mellanregistret har inneburit att dom gått från att låta små till att låta slanka. D.v.s över lag en mycket lyckad förändring.
