Allmän Byggtråd för Bullits LM3886 x XX

[ollenorell]

Här slinker inget igenom

Det är ju annars bara att sätta dem på förstegets utgångar

[fjunet]

Inte mycket kvar nu! Men jag behöver verkligen svar på följande frågor:

1. Jag får in balanserad signal genom en 3-polig XLR-kontakt.
Två ledare med signal varav den ena går till ett kort och den andra fasvända signalen går till ett annat kort.
Den tredje polen är signaljord. Ska jag dela signaljorden till två ledare och koppla en till varje kort?

2. Jag bygger en bryggad, 2-kanalsförstärkare, med 4 st av bullits förstärkarmoduler.
Ska utgången kopplas:
Vanlig signal-->kort 1-->utgång-->högtalarterminalens pluspol
Fasvänd signal-->kort 2-->utgång-->högtalarterminalens minuspol?
Jorden på utgången, som man vanligtvis kopplar till högtalarterminalens minuspol, ska inte kopplas någonstans?


Är mycket tacksam om någon tar sig tid att svara!
//Ricard

[Michael]

Ovanstående frågetecken borde bli Ja Ja Ja

//Michael

[hassez]

Ovanstående frågetecken borde bli Ja Ja Ja

//Michael

Tackar , det är samma frågor som jag tänkt ställa.

[hassez]

fjunet och ollebolle!
Hur ska XLR-anslutningarna se ut?
Kabeln är väl inget problem, en hane och en hona, men chassiekontakterna?
Jag trodde att man gjorde som med vanlig nätkabel, att hankontakten av säkerhetsskäl aldrig är spänningsatt när den är lös.
Då borde ju effektförstärkaren ha hankontakt, som det ser ut att vara på fjunets förstärkare.

[ollenorell]

Logiskt sett borde det ju vara så, men det verkar vara tvärt om

Sök på bilder i google, typ amplifier back xlr.
Det verkar som att förstärkares ingångar är hona, och att källornas utgångar är hanar.

Så verkar det vara enligt de baksidor jag har tittat på i google iallfall

Man kan ju göra som man vill, men då blir det kanske inte lika kompatibelt med andra prylar...

[Michael]

Logiskt sett borde det ju vara så, men det verkar vara tvärt om

Ja, men man får tänka lite annorlunda...

Lågnivå utgångar brukar klara av tillfällig kortis. Det är lågspänning, så ingen risk för människo skada. Att nudda / gå emot en lågnivå utgång gör inget. Varken för en själv eller apparaten. Detta medför att inga problem med hane på en utgång.

Hur är det då med en lågnivå ingång. Inga farliga saker där heller. Nja, lite lite kanske. Kan vara fantommatning till micken, det är väl 48 volt (med lite ström). Men... tänka att det är en mik ingång och den är aktiverad. Om då någon går emot ingångskontakten, så kommer det eventuellt att knäppa till i högtalarna och kanske brumma endel. Detta kan bli med mycket hög effekt. Eventuellt så slutsteg klipper och membranen far iväg

Så därför kan det vara bra att skydda ingångspinnarna, d.v.s. ingång = hona.

(så brukar jag tänka)

//Michael

[ollenorell]

Ah så den finns en naturlig förklaring!

[fjunet]

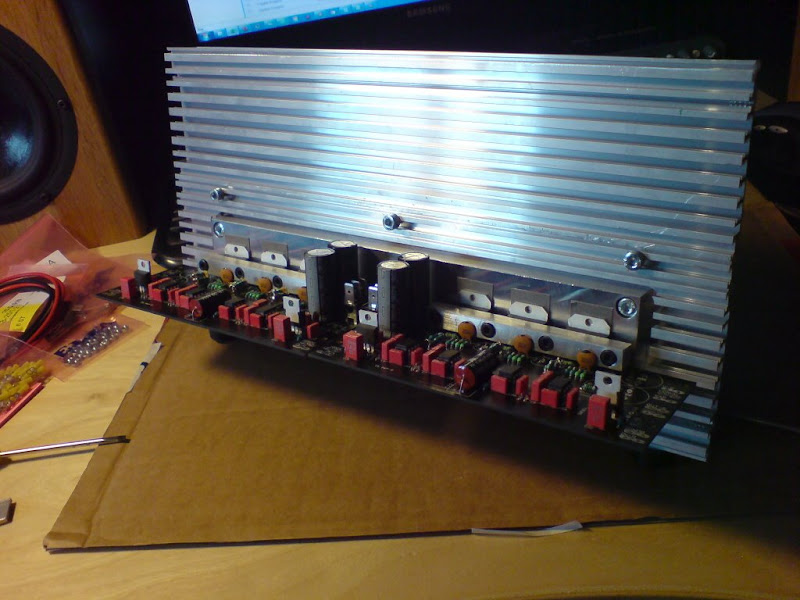

Slutmontering! Alla kort fästs på kylfläns med silikonmellanlägg.
<img src="http://lh4.ggpht.com/_kKXkd1tC5YY/SmIV_87WpjI/AAAAAAAAA1E/X8ExdFwTlwg/s800/DSC01712.JPG" />

Samtliga kablar, utom 3st jordsladdar, kläs i kabelstrumpa med krympslang i ändarna.
<img src="http://lh5.ggpht.com/_kKXkd1tC5YY/SmIWARX56SI/AAAAAAAAA1I/3rOzd0JW_dA/s800/DSC01713.JPG" />

Där är allt utom locket monterat och stärkaren spelar!
Sällan har jag blivit så glad av att höra metallica ur kassa högtalare
<img src="http://lh3.ggpht.com/_kKXkd1tC5YY/SmIWA0PFzwI/AAAAAAAAA1M/_H_OGoKEN7o/s800/DSC01721.JPG" />
Chassit är skyddsjordat och det brummar ingenting!


Har nu kopplat in förstärkaren till mina HFLS-1 och jag är mycket nöjd!
Kan tyvär inte ge några proffsiga uttalanden men jämfört med min andra
förstärkare, en gainclone med ett chip per kanal, är det stor skillnad.
Jag hör så mycket mer detaljer och basen finns där på ett helt annat sätt!

//Ricard

[Bullit]

Ricard det där är underbart snyggt!

Kul att du är nöjd! Jag med, spelar på mina varje dag men dom ligger löst på golvet, i ett virvarv av sladdar, trafon och hemmagjorda grejer på expriment-platta Inget chassi än alltså.

Låt dom spela några timmar så "öppnar" dom sig ännu mer (tycker jag i alla fall men det är väl objektivt).

Hoppas att du (och Olle kanske?) kan göra lite mätningar. Jag har inte den möjligheten. Vore kul att se effekt i 4, 8 och kanske 2 ohm (om man vågar) samt lite THD-siffror.

I alla fall. Grymt snyggt, du ska vara nöjd

[ollenorell]

Jag håller med! Riktigt fint!

Enklare mätningar kan vi nog fixa... Jag har ett hyffsat bra skåp och en tafflig tongenerator
Samt diverse effektmotstånd som last

Utrustning för att mäta dist har jag däremot inte. Och det är mycket svårare ju...

Rickard, Inget hörbart brum?
Jag funderar ju lite över hur jag ska göra du vet...

[fjunet]

Tack så mycket!
Har pensionärer på besök här för tillfället så har inte kunnat trycka upp volymen något än. Kanske imorgon!
Mäta skulle va roligt! Har dock ingen aning om hur man gör.

Inget hörbart brum nej Höjer jag förstegets volym till max och sätter örat mot diskanten så hör jag ett svagt sus.
Jag har en jordningspunkt med tre anslutningar som är, skyddsjord och en jord från varje nätdel.
Jorden från nätdelarna har varsin RC-länk med ett 27 Ohms motstånd och en 0,1uf konding. That's it!

Ett litet problem som jag dock haft med alla mina förstärkare är när jag tex stänger av min lödpenna eller släcker en
stor lampa på knäpper det i högtalarna. Går detta att lösa? Det känns som ett ganska vanligt problem.

//Ricard

[hassez]

Grattis! Snyggt jobbat.

Har pensionärer på besök här för tillfället så har inte kunnat trycka upp volymen något än.
//Ricard

Vilka fördomar du har om pensionärer. Jag är pensionär men bygger trots det Bullitförstärkare med fyra kort per kanal.
Det är väl vanligt att pensionärer har nedsatt hörsell, så det är bara att elda på.

[hassez]

Nu har jag fått mina nya kylflänsar.
Jag bygger en förstärkarmodul på varje kylfläns.
Två likriktarbryggor, två bamsekondingar med diverse smått och fyra bullitkort bryggkopplade till en bas och en mellanreg och disk.

[Bullit]

Haha ser ju fullkomligt überbrutalt ut! Gillar det!

Vad fick du pröjsa för dom kylflänsarna?!

[hassez]

Haha ser ju fullkomligt überbrutalt ut! Gillar det!

Vad fick du pröjsa för dom kylflänsarna?!

flänsarna köpte jag på elfa.
75-592-55 Kylelement SK 47/ 1000/ SA
1688:- + moms kostade dom för en meter.
Jag har kapat den till två på 400 mm vardera och då fick jag 200 mm över.
Fischer sk47 heter dom

Ska jag köpa motsvarande hos conrad behöver jag SEX st 188824
priset blir då 2310:-


edit: antal från conrad ändrat från 8 till sex.

[hassez]

Antal likriktarbryggor har ju diskuterats på flera ställen här i forumet. Jag har valt att ha två.
Då tvinnar jag plus och minus från vardera bryggan och drar dom upp mellan elektrolyterna.
Där skapar jag plus, minus och kraftjord. alla korten är vända så att ledningarna därifrån blir korta. Utgångsledningarna blir också korta.
Däremot blir ingångsledana till dom nedre korten långa, jag får väl ha skärmade kablar dit.

Chassijord kopplar jag via ett motstånd till en av fästskruvarna somfäster kylflänsarna till plåtlådan.

Det extra spänningsfall som blir över bryggorna kan jag nog leva med.
ekvivalenten till dioderna består väl bl.a. av en idealisk diod plus en serieresistans.
Spänningsfallet över dioden är väl 0,7 volt plus spänningsfallet över resistansen.
Med två bryggor blir strömen lägre genom varje brygga, så förlusten i spänning blir nog inte dubbla värdet mot om jag hat bara en brygga.

[ollenorell]

Med två bryggor blir strömen lägre genom varje brygga, så förlusten i spänning blir nog inte dubbla värdet mot om jag hat bara en brygga.

Jag tror inte att strömmen blir lägre genom varje brygga. Jag tror det blir samma.
Jag har läst det någonstans på faktiskt, och skissar jag lite så verkar det stämma, men helt säker är jag inte.

Skit samma, det är nog inte så viktigt om man har en eller två bryggor

Fint byggt!

[hassez]

Jag tror inte att strömmen blir lägre genom varje brygga. Jag tror det blir samma.
Jag har läst det någonstans på faktiskt, och skissar jag lite så verkar det stämma, men helt säker är jag inte.

Du har säkert rätt, det var feltänkt av mig (kortis), det är ju spänningen som är halv.

Det jag vill åstadkomma är att kraftjorden hamnar mellan elekrolyterna och att jag kan tvinna plus å minus (ca 20 cm) från varje brygga.

Transformatorn sitter alldeles under bryggorna så där blir det korta ledningar.

[ollenorell]

Korta ledningar är bra sägs det!

[hassez]

Nu sitter allt på plats, jag glömmde visst in o utgångaterminaler.
Lite justeringar, sen är det dags att börja koppla.

[MagnusÖstberg]

Nu är jag i designtagen!

Känns skönt att ha låtit det mogna...

Blir 2 stycken 6-kanalssteg, 5u med mjukstart och förhoppningsvis möjlighet till att internt vidarekoppla signalerna.

Kommer uppdatera er framöver och har rätt mycket hjälp eftersom jag är rudis på detta.

Redan nu vill jag tacka ursv och sky-eye för deras input.

[hifitrollet]

satan i gatan vad du är kunnig, var jag än läser så bygger du något helvrickat roligt projekt. Jag tycker beröm är på sin plats.

[MagnusÖstberg]

Nä, jag kan ingenting om det här - men det är ju det som ä så kul med forumet - det finns så otroligt kunniga snubbar här och man gör sitt bästa för att hjälpa varandra

[MagnusÖstberg]

Tänker kopiera den här lösningen med hjälp av sky-eye:



Men jag tycker det ser ut som om korten hänger i luften enkom i kretsarna? Iallafall tänker jag ha en plexiglasskiva under med distanser fäst i monteringsbitens botten så att kortet får stöd och man inte riskerar att något går tok med lödningarna.

[fjunet]

Just där hänger korten i luften, tyvär. Men i chassit är de monterade med distanser mot bottenplattan!

Så oroa er inte för mina lödningar

Kul att du kör samma lösning som mig, kan säga att den funkar mycket bra änsålänge!

[MagnusÖstberg]

Tja.. då snor jag den lösningen med rak av. Mycket smidigare

Jag har som sagt tänkt att montera tre kort över varandra, så nära bakstycket som möjligt.

Är det några betänkligheter till ett sådant arrangemang, dvs att tre steg sitter relativt nära varandra så att endast en liten del av hela kylflänsen används till att montera stegen?

[rikkitikkitavi]

Tja.. då snor jag den lösningen med rak av. Mycket smidigare

Jag har som sagt tänkt att montera tre kort över varandra, så nära bakstycket som möjligt.

Är det några betänkligheter till ett sådant arrangemang, dvs att tre steg sitter relativt nära varandra så att endast en liten del av hela kylflänsen används till att montera stegen?

ja, om du skall spela en sinusvåg på maximalt spänningsvinn en riiiiiktiiiigt varm sommardag i en jävligt låg last.

dvs nej.

jag skall göra en mätning med några 50W effektmotstånd(flänsade) och en yttermometer ngn gång så får vi se hur värmen sprider sig.

[MagnusÖstberg]

Låter bra, du kan ju sån här skit så nu blev jag lugn!

[rikkitikkitavi]

du snackar med killen som skulle mäta tomgångsströmmen på sitt 7 kanalshemabioslutsteg och kortslöt + och - matningarna...

om man åminner sig att LM3886 har ett termiskt skydd inbyggt kan du definitivt vara lugn. Men en bild på arrangemanget hade varit bra

tänk på att många kanaler blir mycket värme i tomgång också.
Inte bara i LM3886 som kyls via kylflänsarna men även andra komponenter

ventilering i lådan är nog absolut nödvändigt.

/rickard
