Crumboo bygger WMTMW

[NADifierad]

Är nästan som att få titta in på PlayboyMansion

[Crumboo]

Ytterligare en lång dag!

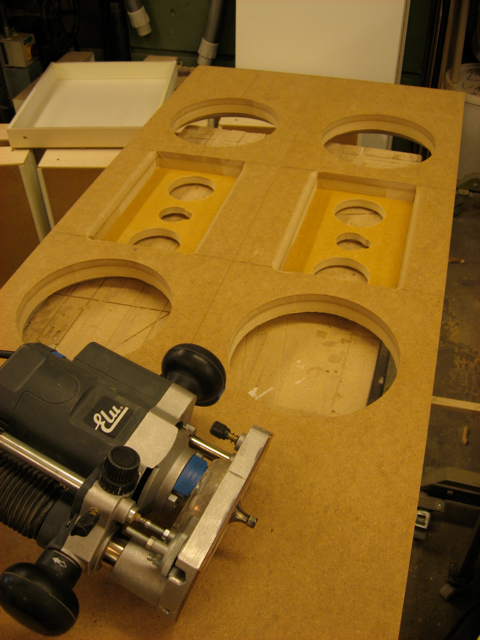

En del fräsande på bafflarna...



...och sidostyckena.

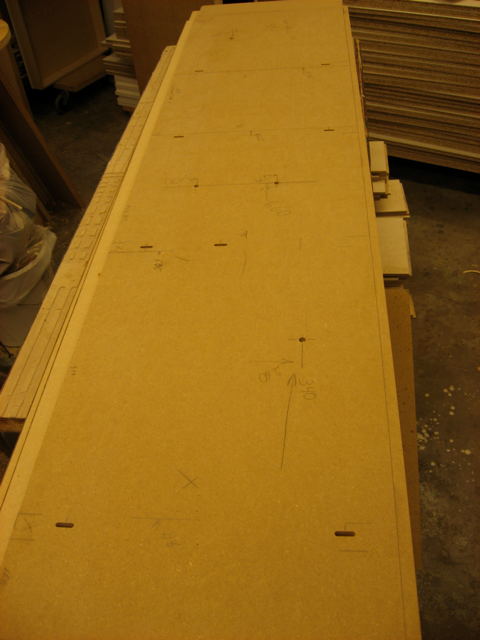

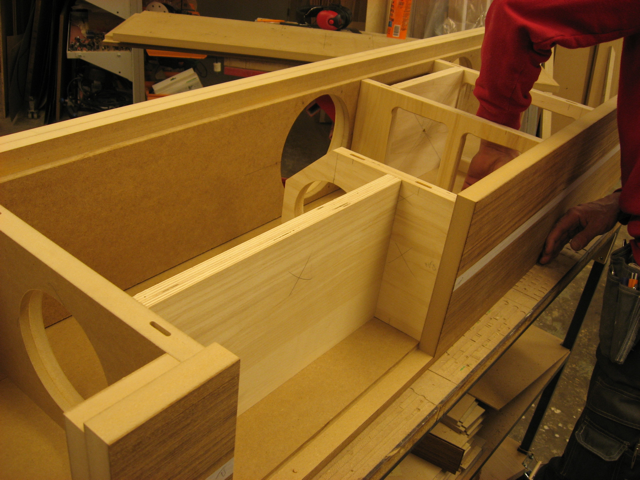

Lägga ihop skrovet och kolla så att allt passar.



Stag och mellanväggar tillverkas.

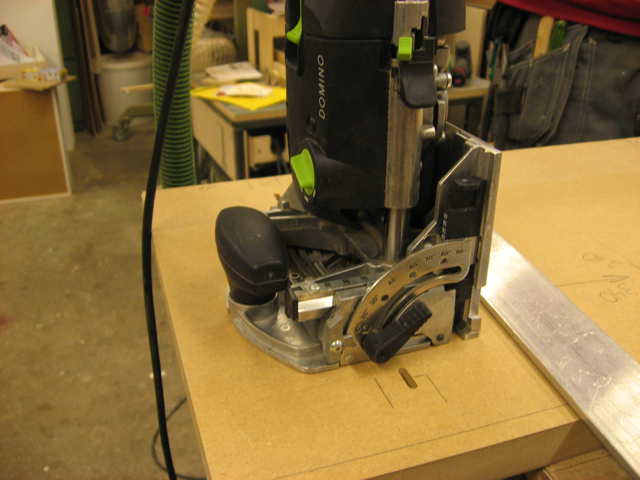

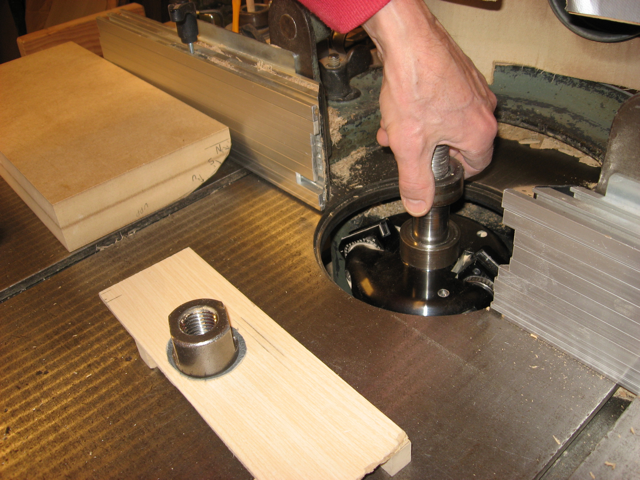

Hål för tappar görs med en sån här maskin.



Mycket som ska stämma...

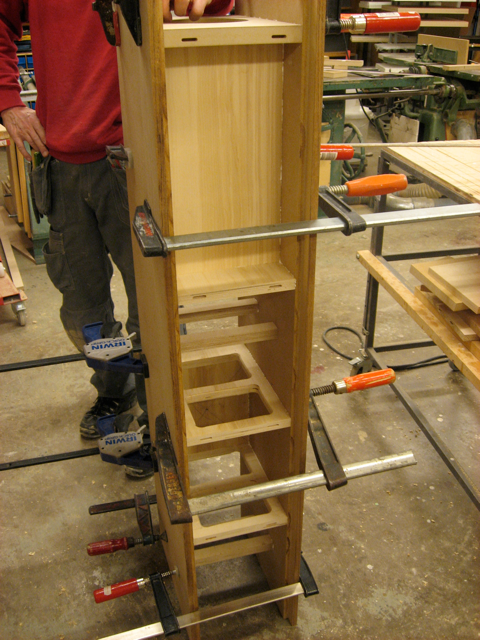

Koll så att allt stämmer ytterligare en gång innan limning.



Sen limmas sidostycken med alla smådelar.

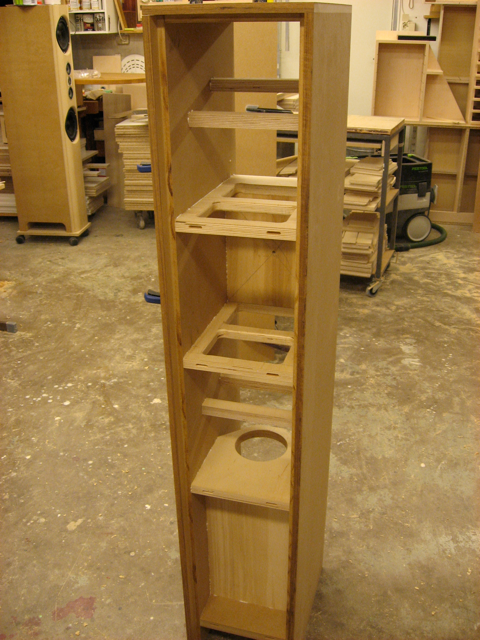

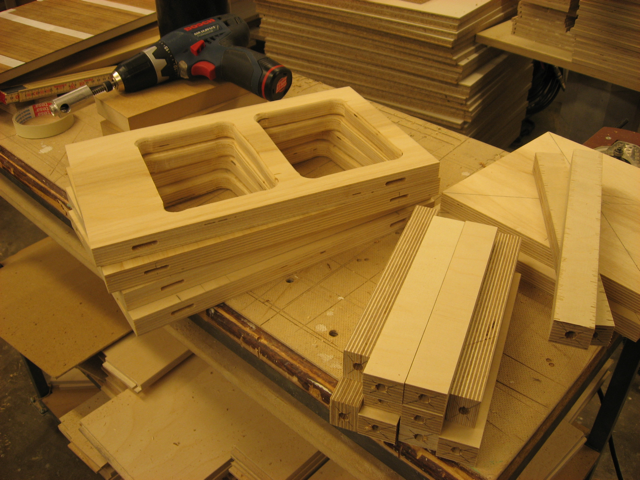

Och när dagen är slut finns det två nästan färdiga lådor.





Fortsättning följer i morgon!

[i]

...

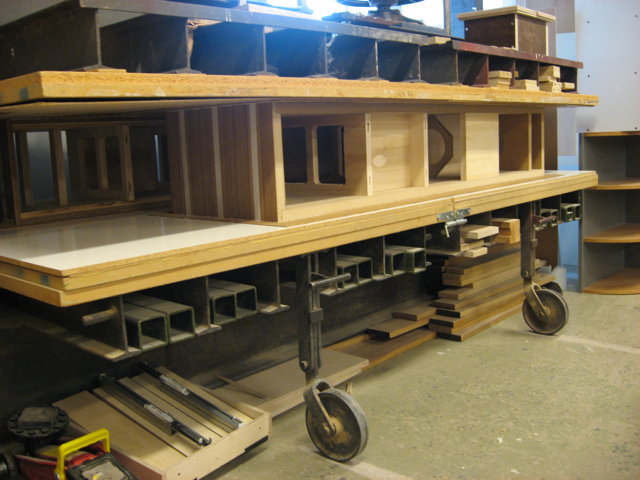

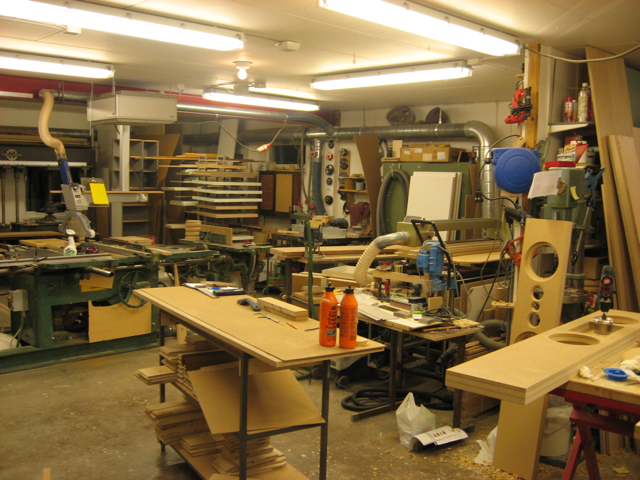

Inte så dumt att ha en verkstad att jobba i!


...

Känn dig hatad!

[chrisss]

Här går det undan. Bra jobbat

å bra blir det också

[Crumboo]

Dags att summera dagens arbete också. Det blev tyvärr inte lika mycket gjort idag och nu dröjer det ett litet tag innan bygget fortsätter.

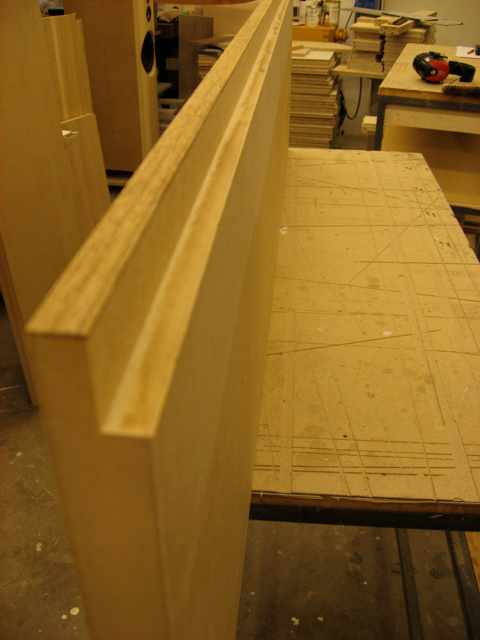

Fanéring av sidorna gjordes efter limningen. Detta för att inte få några skarvar vare sig på topp eller sidor.

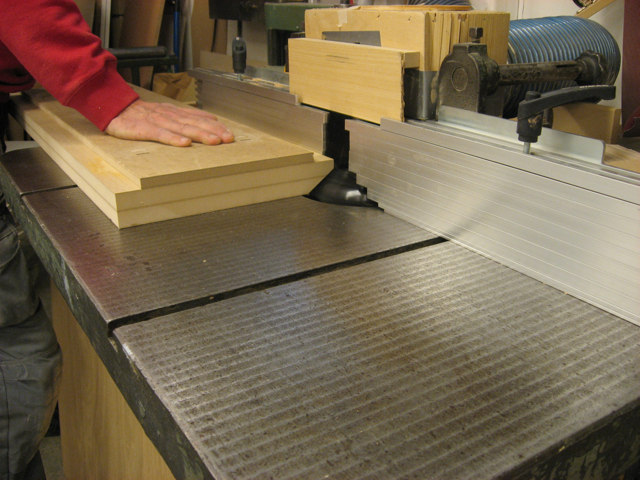

Sedan blev det en del jobb med bafflarna. Med den här apparaten frästes bafflarnas kanter i olika vinklar.

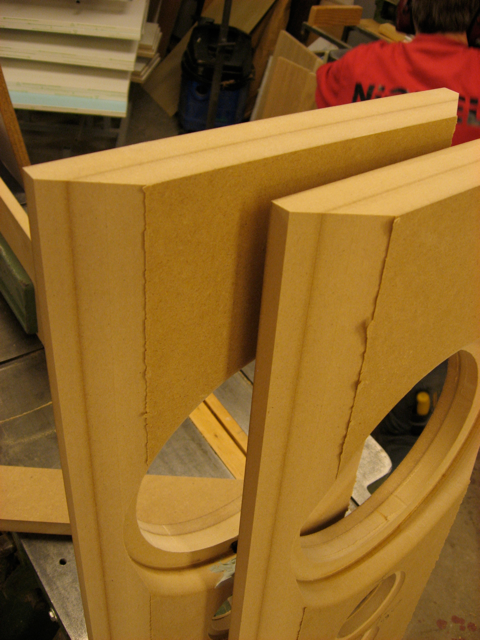

Efter första fräsningen:



Efter andra fräsningen:

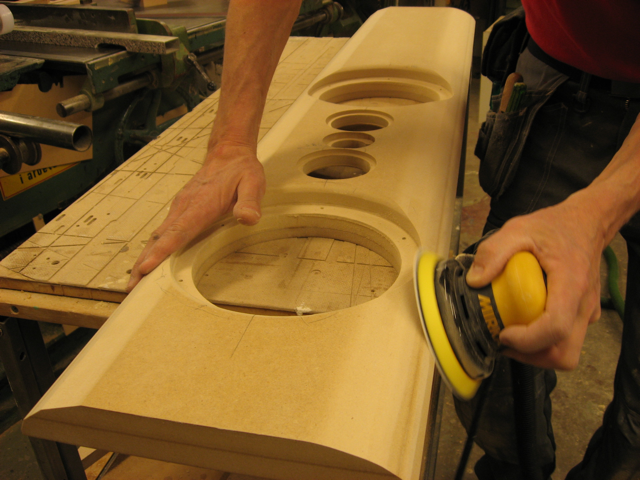

Ingen bild efter tredje fräsningen. Sedan blev det en del slipande för hand för att få en fin form.

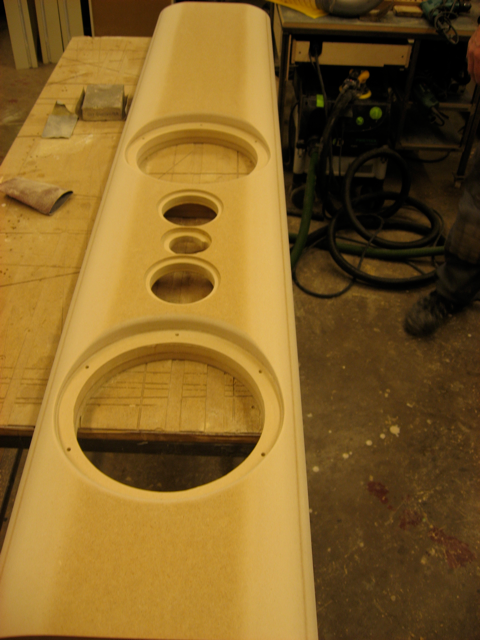

Nu är bafflarna i princip klara för att lämnas till billackeraren (de ska bli svarta och blanka), ska bara tillverka de där plupparna som ska sitta ovanför och under diskanterna först. Lådorna är färdigfanérade och bakstycken ska limmas fast. Därefter ska lådan dämpas innan bafflarna monteras. Återkommer när det blir dags igen!

[Bele]

Du har inte funderat på att fasa av insidan på hålen för basarna?
Iofs har du redan mätt upp dina "testlådor" och syntes det inga problem där så gör det ju ingenting.

Snygga lådor förresten! :)

[Crumboo]

Du har inte funderat på att fasa av insidan på hålen för basarna?
Iofs har du redan mätt upp dina "testlådor" och syntes det inga problem där så gör det ju ingenting.

Snygga lådor förresten! :)

Jodå, det ska fasas runt basarna på baffelns insida. Baffeln är ju ganska tjock, så det är nog bra om det blir lite mer luft omkring.

[Crumboo]

Grubblade på det här med diskantplupparna - hur ska man lyckas bygga dem? De är ju formade som ett kvarts klot med radien 25 mm. Man kan ju ta en 25 mm MDF-bit och fräsa ut en rund bit med rätt radie och sedan dela den i två delar. Och sen slipa ner den till rätt form för hand...känns svårt.
Ett annat sätt är ju att utgå ifrån ett klot med samma radie och klyva det i fyra delar. Men hur får man fatt på ett sånt klot?
Google blev lösningen. Sökte på "träkula 50mm" och hittade...teknikkulor för hockey! Gjorda av solitt trä med rätt diameter och allt. Beställt!

[Komorok]

En tanke bara: Beställde du fler så kunde du ju slipa lite på några och
experimentera fram en ultimat lösning så att säga. Särskilt om du
sätter fast dem på ett utbytbart sätt.

[Crumboo]

En tanke bara: Beställde du fler så kunde du ju slipa lite på några och
experimentera fram en ultimat lösning så att säga. Särskilt om du
sätter fast dem på ett utbytbart sätt.

Bra idé. Jo, jag beställde några stycken för att ha lite felmarginal. Jag tänkte mig en lösning där man enkelt kan plocka bort och byta ut plupparna för framtida experimenterande.

[Kraniet]

snyggt. fan att man inte har en sån snickarverkstad.. visst fasar du av insidan av hålet till mellanregistren också?
ska bli kul att se det färdiga resultatet.

[KarlXII]

[Kraniet]

vad hände med detta intressanta projekt?

[MagnusÖstberg]

vad hände med detta intressanta projekt?

Mycket arbete och sommarlekar!

[Crumboo]

Tja...tiden går så fort nuförtiden Bafflarna ligger hos lackeraren och där har de varit några veckor. Kanske han är på semester?

Så fort de är klara bör de inte ta mer än nån dag för att göra klart det sista. Sen blir det massa mätningar och filterpulande... Lovar att komma med utförlig information när det händer nåt!

[Crumboo]

Efter ett uppehåll har det nu börjat hända grejer igen...

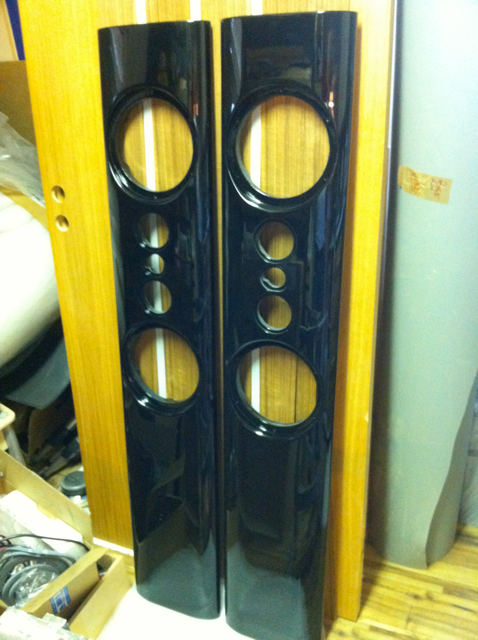

Bafflarna kom tillbaka från målaren. Svarta och blanka

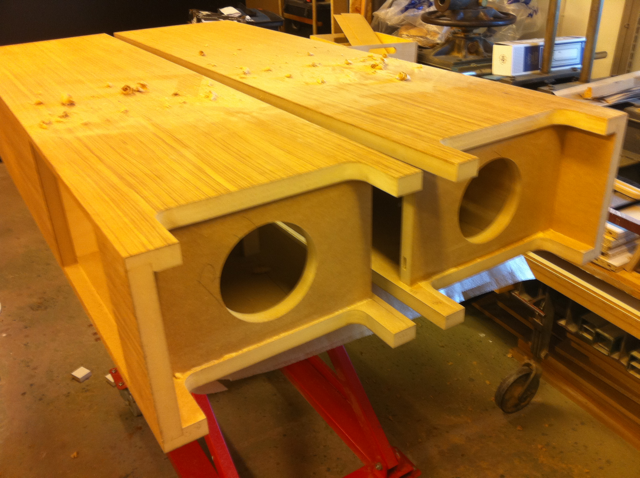

I och med detta fanns det all anledning att fortsätta med byggandet. På lådorna sågades det ut i nederkanten så att luften från porten ska kunna komma ut:

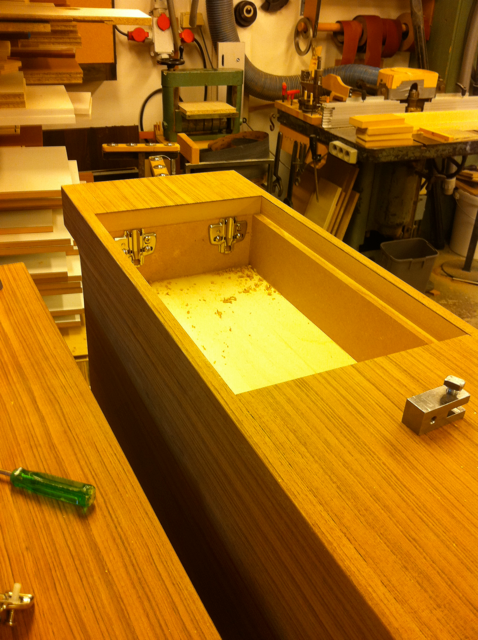

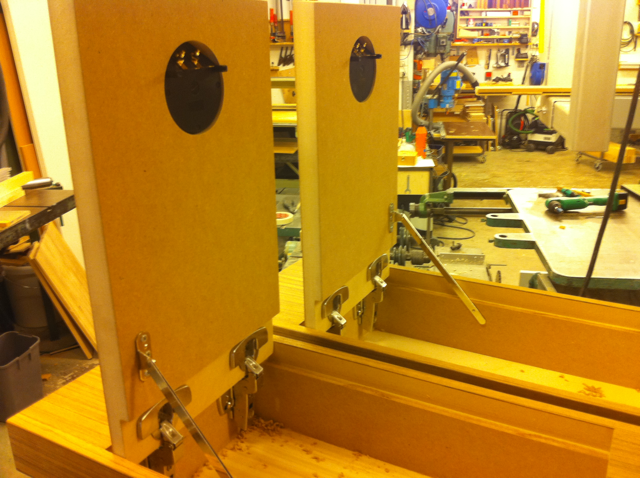

Sen blev det lite pill med luckan till filtrets utrymme. Gångjärn sattes på plats...

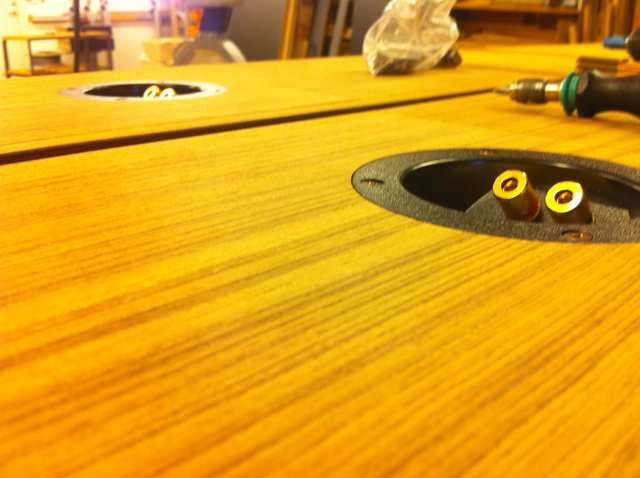

...och terimaler monterades.



I det här utrymmet ska alltså filtret husera:

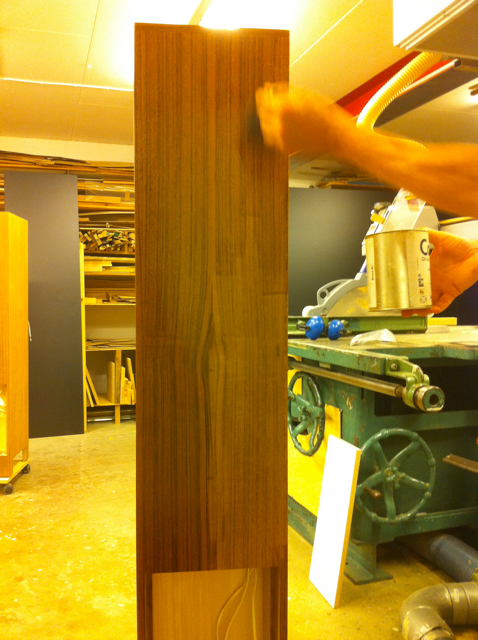

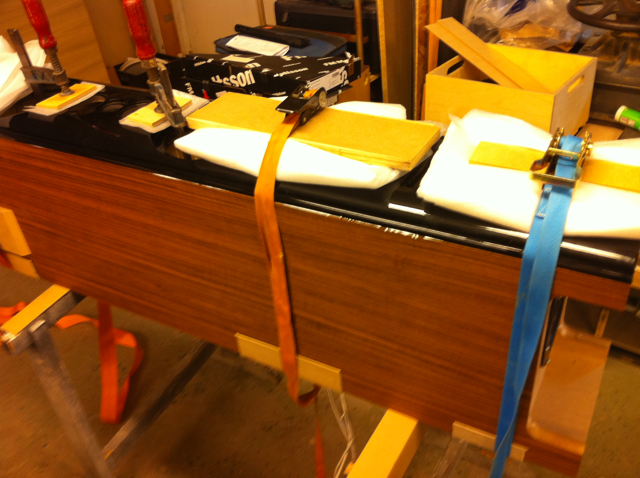

Sedan blev det lite fixande med dämpmaterial och kabeldragning. Dagen avslutades med en första oljning av de fanérade ytorna:



Meningen är att lådorna ska bli helfärdiga i morgon så att jag kan ta med dem hem för mätningar. Rapport kommer!

[kodapa]

Detta blir ju så sjukt läckert!

[Ragnwald]

Fina fisken.
Di där lönnfacken va kluriga.

[Piotr]

Extremt imponerande för en kille som stirrat på
rå MDF, lim och skruvskallar över tio år!!


/Peter

[Crumboo]

Lång dag...men nu står de hemma i mitt vardagsrum. Allt är nu klart för att börja mäta och pilla filter. Sånär som på en liten detalj som inte gick som planerat (se längre ner).

Här kommer lite bilder. Glömde tyvärr min riktiga kamera så det fick bli kameran i mobiltelefonen. Den är uppenbarligen inte så bra på färger (notera det kraftiga gulsticket), bilderna gör tyvärr inte verkligheten rättvisa.

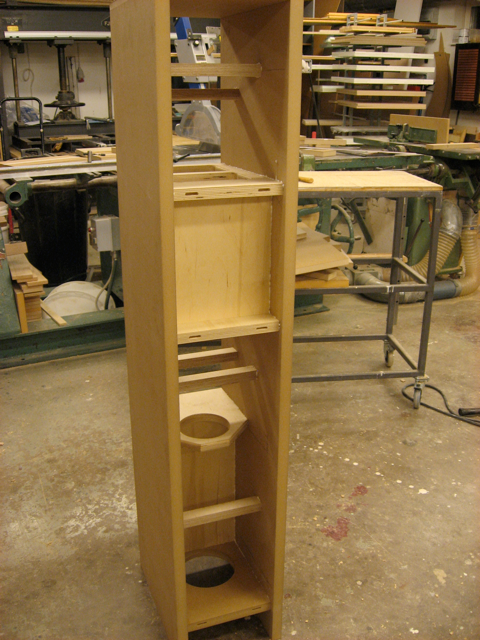

Dämpningen av lådorna gjordes färdig och baffeln limmades fast:





Sedan anslöts elementen och monterades:



9 element monterades framgånsrikt. När jag höll på att skruva fast sista diskanten tappade jag för ett ögonblick koncentrationen (trötthet kombinerat med ryggskott) och elementets magnetfält sög åt sig verktyget vilket for rakt igenom beryllium-membranet och krossade detta!!!
(Verkar som att Focal räknar med att det händer sådana olyckor. I förpackningen till diskanten hittade jag en klisterlapp man ska använda för att försegla beryllium-krosset samt en förslutningsbar plastpåse som man ska stoppa det hela i och sedan skicka tillbaka. Är det för att beryllium är dyrt eller giftigt tror ni? )

Nåväl...en ny diskant beställs i morgon och när chocken släppt lyckades jag ta två bilder till:





Och nu, som sagt, står de hemma i vardagsrummet!



Impedansmätningar hann jag förresten också med. Ser bra ut, och till min glädje är puckeln vid 80 Hz som noterades vid mätningen av provlådan nu helt borta. Nu ska det sovas.

EDIT: Ja just det, de plupparna ovan och under diskanterna ska ju monteras också.

[MP]

Jösses vad snyggt, vilket arbete

och den där bänken, var har du köpt den?

[Crumboo]

Jösses vad snyggt, vilket arbete

och den där bänken, var har du köpt den?

Tack! Bänken är ärvd efter min frus farmor. Var i dåligt skick, men efter lite tvätt, försiktig slipning och några lager olja blev den riktigt fin!

[MP]

Tack för tråden, underbart!

[DVD-ai]

Lysande jobb och väldigt kul att följa i ressonemanget !

ska bli kul att se lite av dom övriga mätningarna på högtalarna nu och hur filtret ska ta form. Väldigt inspererande bygge !

[i]

De där skulle du kunna sälja t o m till mig!

[Kalejdokom]

Imponerande arbete och resultat! Stor respekt för så seriös satsning BÅDE på det yttre OCH det ljudmässiga (med simuleringar och genomtänkta konstruktioner etc). Tråkigt med diskanten... men sånt där ska ju bara hända ibland. Lycka till med färdigställandet!

[NADifierad]

Det är så rörande snyggt, tänk om man själv kunde få till det så där .

Ska bli kul att få ta del av mätningarna, då jag själv bygger DAppolito :

[Piotr]

Är det för att beryllium är dyrt eller giftigt tror ni? )

Giftigt!!!

Just när det går sönder, inte som ett fast/intakt membran.

Hoppas du inte andades in häftigt i samband med upp-plock och förpackning av bitarna.


/Peter

[Crumboo]

Tack för alla positiva kommentarer!

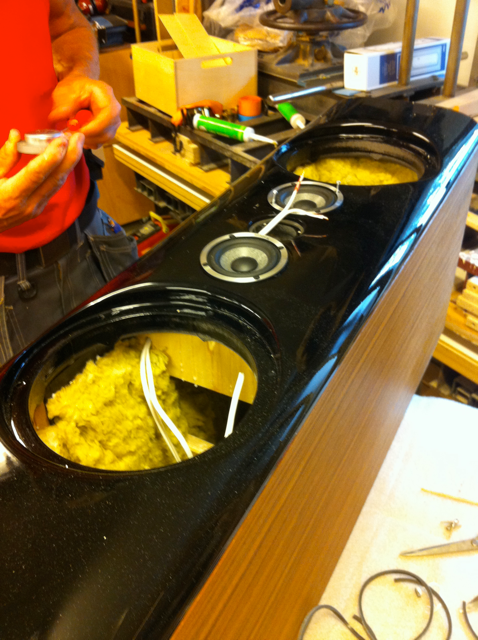

Diskantplupparna sattes dit med häftmassa (verkar hålla bra):

Hoppas du inte andades in häftigt i samband med upp-plock och förpackning av bitarna.

Bitarna stannade kvar i den havererade diskanten, så det var inget (synligt) som spreds ut och sedan förseglades den med medföljande klisterlapp.

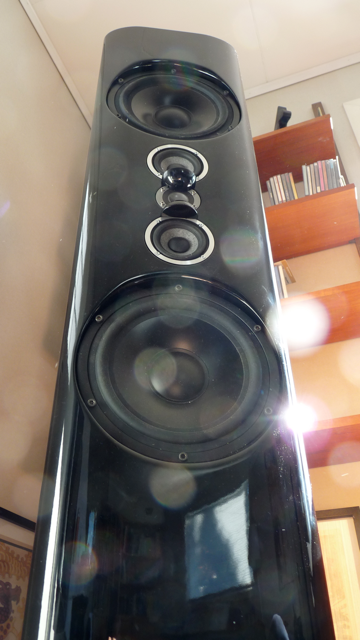

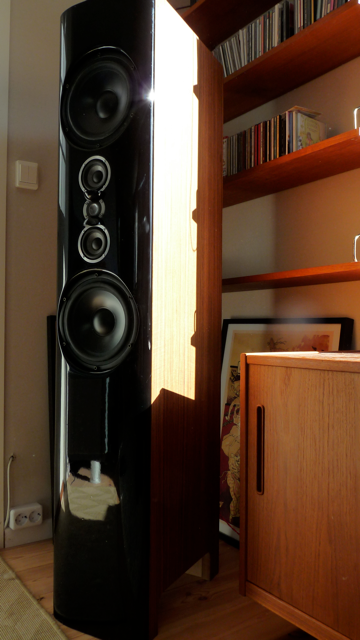

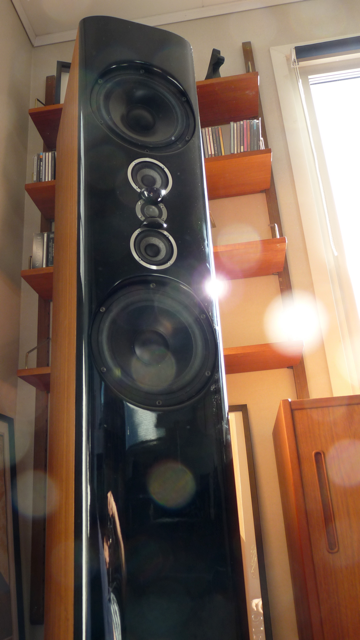

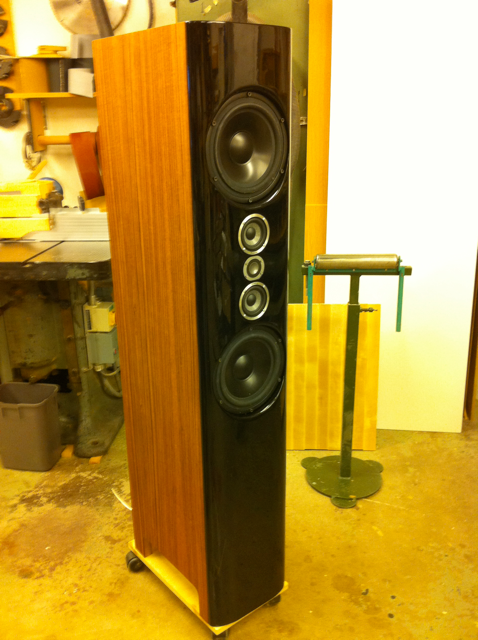

Ett par bilder till (nu med riktig kamera så färgerna stämmer):

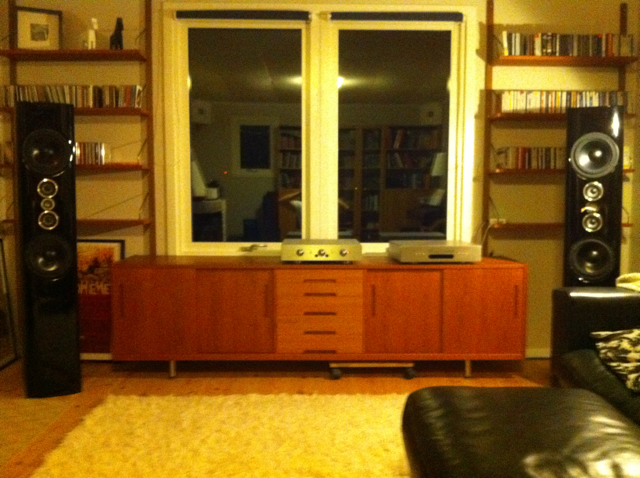

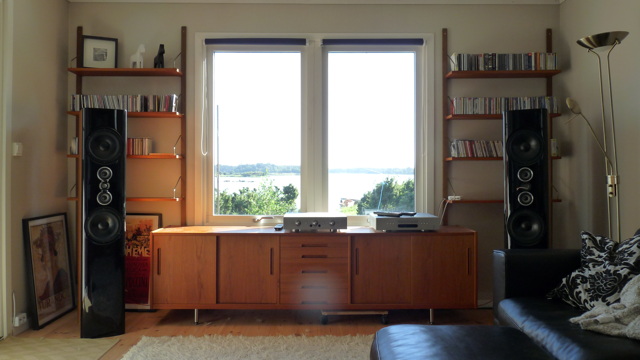

Från lyssningsplats:



Basarna står och spelar...låter fantastiskt, vilket tryck !

[kodapa]

Vilken fin ustikt du har
