Exmag bygger nytt högtalarsystem

[exmag]

Vad är fel med JBL-elementen riktigt?

Spolen skrapade i polplattorna. Kanske lätt åtgärdat, i värsta fall är det omkoning som gäller. Omkoning av JBL 2226 kostar som ett nytt (billigare) element.
Tråkigt för det hade "varit något att komma med".
Men å andra sidan är nytt nytt och det smakar mumma det också.

[exmag]

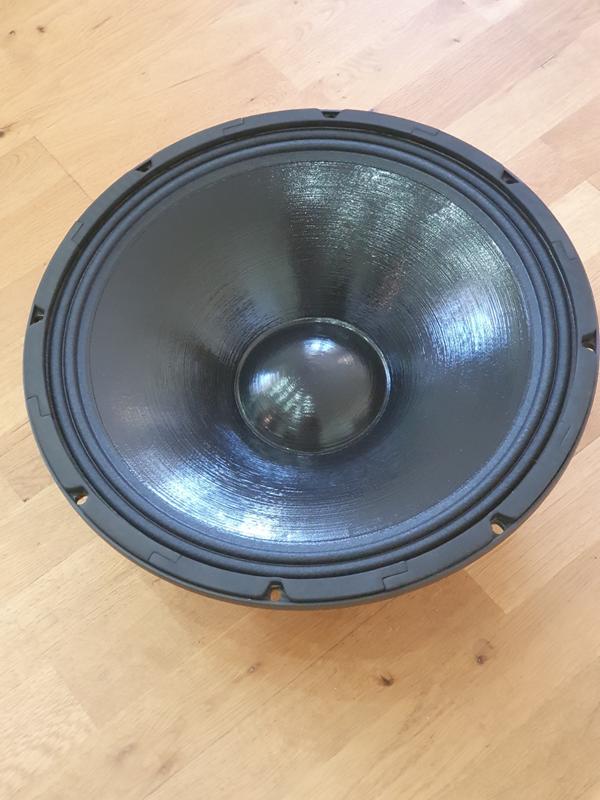

Så här ser elementet ut jag sneglar på just nu:

Med detta element får sidosystem och mittbas element från samma tillverkare. Kanske.

[I-or]

Här är Ghosthornet i fullängd:


Volymen är mer än 15.000 liter eller 15 kubikmeter och mer än 8 m lång kanal.
Den sista delen, det är där den största volymen finns, är alltså avkortad från 8m till 3,8m. eller från 15.000 liter till 1050 liter. En liten svacka från 100Hz är ett billigt pris för en så stor reducering av hornet.

Nja, det är naturligtvis inte försumbart att cut-off-frekvensen (-6 dB) faller från ca 26 Hz för det kortare hornet till ca 19 Hz för det längre hornet.

Ett väl utformat horn uppvisar för övrigt en cut-off-frekvens om ca c/(4*l). Detta förutsätter att munarean är minst λc^2/(4*π) i frifält, vilket reduceras till λc^2/(32*π) för hörnplacering (3 begränsningsytor).

Om man lägger ihop dessa dimensioneringsregler så måste ett hörnplacerat horn med en cut-off-frekvens om 20 Hz minst vara ca 4,3 meter långt och ha en munarea om minst 2,9 kvadratmeter.

[exmag]

Försumbart är det kanske inte men ett lågt pris för att få plats med hornet, som jag skrev.
Senaste räkning är mitt horn 2,72m långt teroretiskt (något längre när jag mäter) med en munarea på 0,64m2.

Jag lägger cutof där den akustiska impedansen är 0 ohm (kan vara fel att räkna så men jag läste det nyligen). För mitt horn blir det då 20,74 Hz. -6dB ligger vid 24,27 Hz. Går man efter den elektriska impedansen är cutof 26,7 Hz. Man skall kanske gå efter den elektriska impedansen? Har egentligen ingen praktiskt betydelse för mig.

[exmag]

Den slutna lådan är på ca 127 liter. 10 liter går bort i stagning och element. Lådan är alltså på ca 117 liter. Jag har räknat med 100 liter. Med 117 liter blir frekvenskurvan så här:

GhostHorn - SB Audience Rosso-15W400-117-liter.png (20.88 KiB) Visad 123 gånger

[exmag]

Om det är viktigt att få bort sista kurvan innan "stora fallet" kan man minska ner startarean från 380cm2 till 300cm2. Då ser det ut så här:

GhostHorn - SB Audience Rosso-15W400-117-liter-300cm2.png (21.65 KiB) Visad 122 gånger

[exmag]

Jag tycker dock att man inte skall minska ner startarean. Den skall vara 380cm2. Lite brus på kurvan kommer att bytas till mycket brus när man väl mäter den på plats oavsett om man minskar ner halsarena eller inte. I princip är startarean redan ninskad eftersom de nya elementet jag räknar på har 45cm2 större membranyta.

[exmag]

Nästa fråga är: Var bör delningsfrekvensen ligga?

[Calleberg]

125Hz

Nästa fråga.

[exmag]

OK!
Lite högre än jag funderat på men låter helt ok.
Förr i tiden delade vi ofta vid 300Hz för under den frekvensen kan vi inte höra var basen kommer ifrån. Senare har det visat sig att det var fel eftersom vi kan spåra övertoner (har jag för mig det var) vid den frekvensen och peka ut en riktning.

[exmag]

Jag har fler frågor. Börjar med denna:

Jag behöver ett aktivt delningsfilter för basen och ett slutsteg eller båda i ett. Vad skall jag välja?

[tordnilsson]

Nästa fråga är: Var bör delningsfrekvensen ligga?

Det beror väl mycket på vad som skall ta hand om det övriga registret, även brantheten på filtret LP resp HP måste väl anpassas till valda element ?

[I-or]

Man bör naturligtvis optimera systemets samtliga egenskaper, men ofta handlar det i praktiken om att välja högsta möjliga delningsfrekvens eftersom basmodulerna har betydligt högre ljudtryckskapacitet.

Den övre gränsfrekvensen för ickedetektion av riktning med basmoduler varierar med rummets och uppställningens egenskaper (ekvivalent absorptionsarea och avstånd mellan lyssningsposition och basmoduler), men typiskt kan man sträcka sig upp till ca 125 Hz utan problem här. Med basmoduler placerade i närheten av fronthögtalarna kan man välja en betydligt högre delningsfrekvens.

Alla resonemang av denna typ baseras på att fronthögtalarna är aktiverade (maskering), att lågpassfiltreringen är brant (minst 24 dB/oktav) och att distorsionen är låg (eftersom man annars kan uppfatta övertonernas riktning).

[Calleberg]

Jag har fler frågor. Börjar med denna:

Jag behöver ett aktivt delningsfilter för basen och ett slutsteg eller båda i ett. Vad skall jag välja?

Hur många Kilowatt behöver herrn? Är fläktar ett Problem?
Crown XLS1002 4200:- på Thomann. Säkert alldeles på tok för många watt (700), men ger utrymme att växa i som det heter på mäkklarspråk.

Eller prova att föreslå 2000 spänn fär denna.
https://www.tradera.com/item/170613/691 ... eg-med-dsp

https://www.crownaudio.com/en/products/ ... 2#features
