Slirp med 1 meter til golv och 2 till tak och väggar. Mick 38 cm on axis.

Har någon av dessa kurvor med frekvensgången att göra. Min förhoppning var att jag skulle ha så kort fönster att jeg eliminerade reflexer. Men jag förstår inte riktigt trots att jag läst manualen.

[Svante]

Slirp med 1 meter til golv och 2 till tak och väggar. Mick 38 cm on axis.

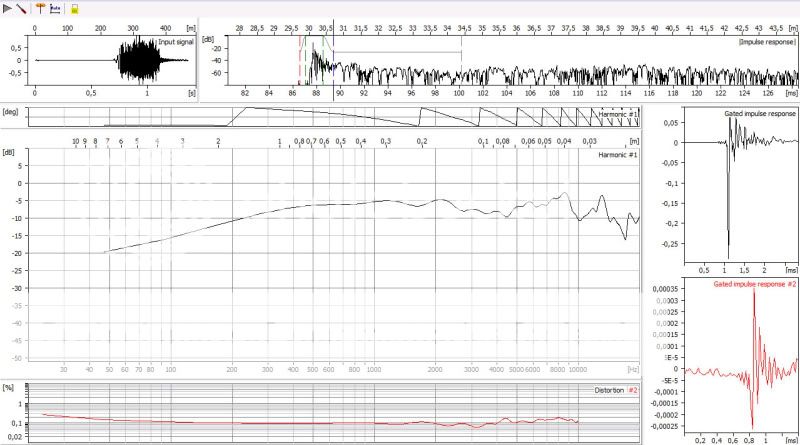

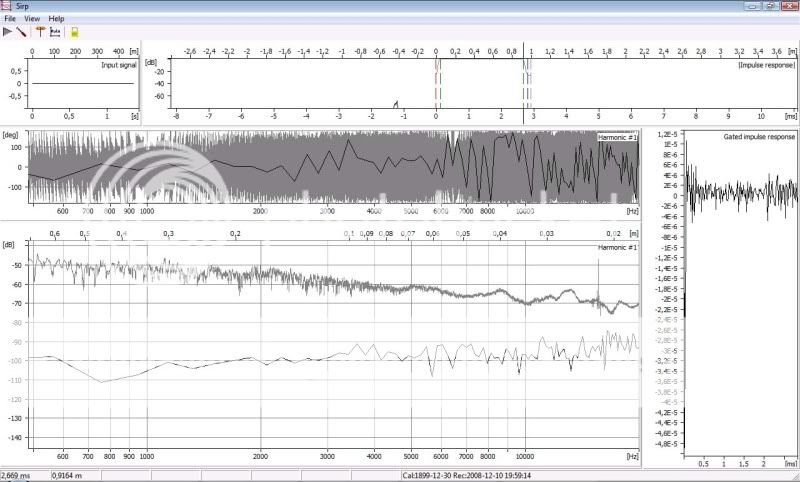

Oj, men du har ju ingen signal... Uppe till vänster ska du se insignalen. Uppe till höger ska du se impulssvaret och där ska du fönstra det som det är lämpligt för din mätning. När du får till det så kommer tonkurvan fram nere till vänster.

Så här:

[peetwa]

Det ante mig att något var lurt.

[peetwa]

Ta da!

On axis! 38 cm. Två meter till tak oväggar en meter till golv. Ca 3 ms fönster vilket borde ge hyggligt resultat från 1000 Hz och uppåt. Jag har dock inte den uppkolingen som krävs för att fasen skall bli tillförlitlig.

[peetwa]

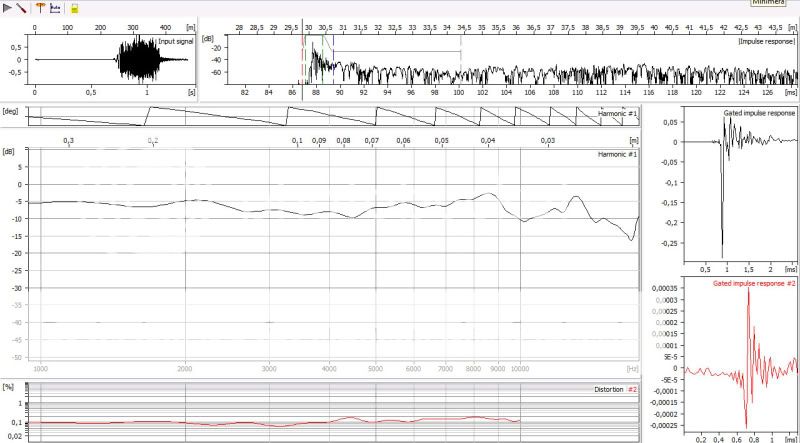

Samma mätning som ovan men med skala från 1000 - 20000 Hz.

[peetwa]

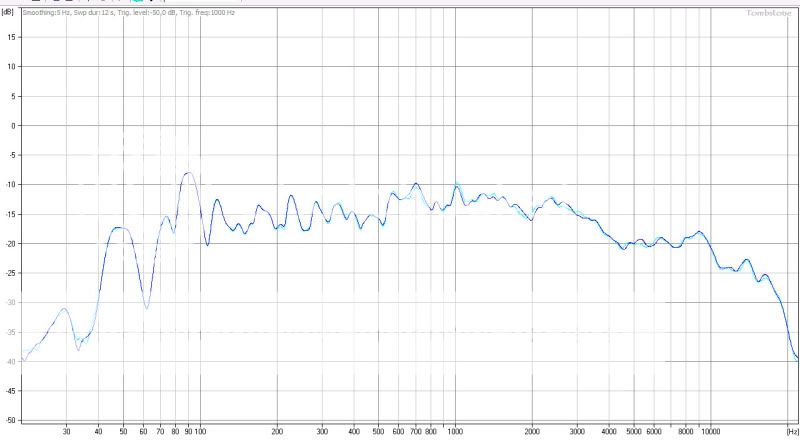

Så här ser det ut i lyssningsposition.

[peetwa]

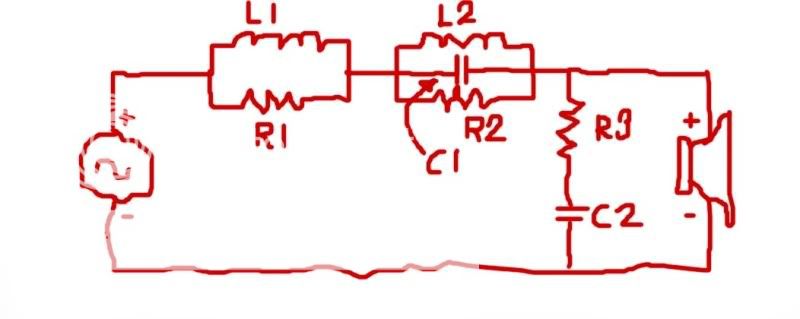

Värden på filter i slirp och i lysningspossition.



R1 4,9
R2 5,6
R3 5,6

L1 2,0
L2 0,1

C1 3,3
C2 4,7

[peetwa]

Jag trot faktiskt att ettap 1 är klar! !

Härliga tider.

[peetwa]

[peetwa]

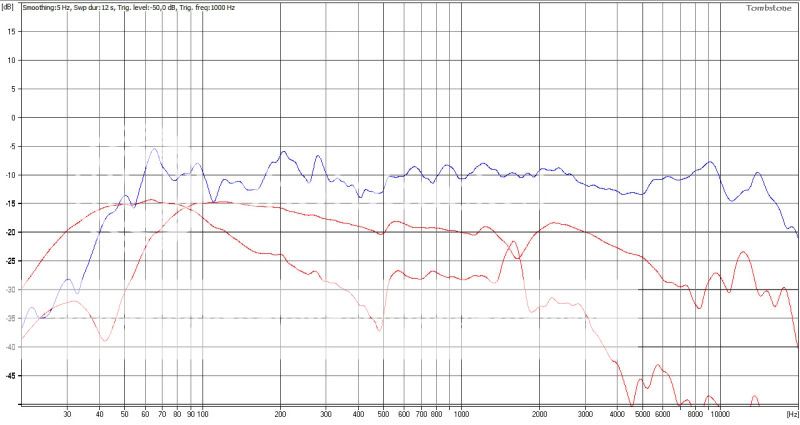

Tre mätningar i ett diagram den över blå är on axis 38 cm. Röd längst till vänster är basreflexporten närfält 2 cm den sista är högtalaren närfält 2 cm.

[peetwa]

Finns det någon möjligehet att minska ljudtrycket från porten 3-6 dB?

[jonasp]

[jonasp]

Finns det någon möjligehet att minska ljudtrycket från porten 3-6 dB?

Prova att placera dämpmaterial nära porten inne i högtalaren kanske?

[peetwa]

Sptidning 0 -30 -60 -90

JORDAN 38 cm

[paa]

Finns det någon möjligehet att minska ljudtrycket från porten 3-6 dB?

Om du stämmer av den lite lägre, med längre port så ökar samtidigt utsträckningen nedåt.
Porten går att förlänga temporärt genom att rulla ihop ett papper som sticker ut lite.

[peetwa]

Finns det någon möjligehet att minska ljudtrycket från porten 3-6 dB?

Prova att placera dämpmaterial nära porten inne i högtalaren kanske?

Tackar! Jag ´ska pröva det när jag stoppar in filtrena i lådan.

Vad tros om att placera lite dämpning i röret?

[paa]

Finns det någon möjligehet att minska ljudtrycket från porten 3-6 dB?

Prova att placera dämpmaterial nära porten inne i högtalaren kanske?

Tackar! Jag ´ska pröva det när jag stoppar in filtrena i lådan.

Vad tros om att placera lite dämpning i röret?

Jag tycker inte om att dämpa bort energi om det inte behövs, se mitt förra inlägg.

[peetwa]

Sweet! Jag skrev medans det kom upp.

[peetwa]

Harbeth HL P3ES-[s]2[/s] Svart
Jordan lila

On axis 38 cm



Edit rättad modelbeteckning

[paa]

Ser ut som du har en rumsresonans vid 65 Hz som säkert skulle må bra av att åtgärdas.

[peetwa]

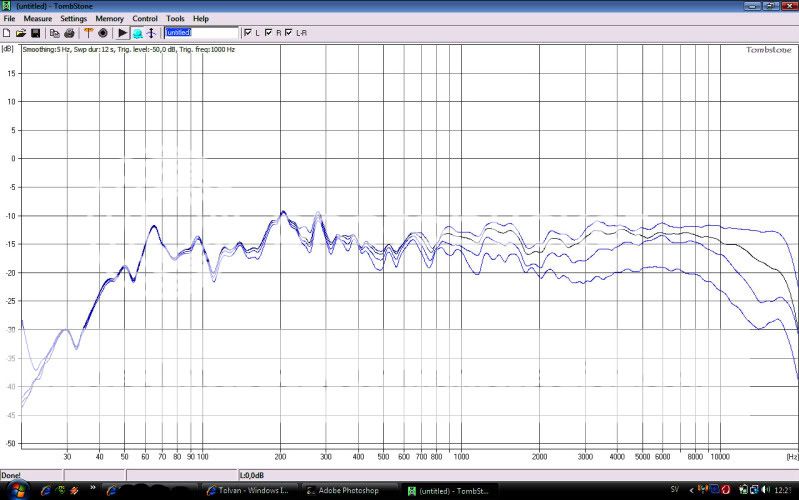

Spridning harbet o - 30 -60- 90

38 cm

[peetwa]

Sptidning 0 -30 -60 -90

JORDAN 38 cm

[peetwa]

Harbet högtalaren sitten en 0,75" diskant från seas som är magnetisktavskärmad och delas vid 3500 HZ. Bilden nedan är på harbeth högtalarens bas och diskant.

[peetwa]

En sådan diskant är Seas 19TAFD/G H0532 som kostar 310 kr på Hifikit.

http://www.seas.no/images/stories/prestige/pdfdatasheet/h0532_19tafd_g_datasheet.pdf

[peetwa]

Harbet högtalaren sitten en 0,75" diskant från seas som är magnetisktavskärmad och delas vid 3500 HZ. Bilden nedan är på harbeth högtalarens bas och diskant.

Vänta här ser det inte ut som dom delarstrax över 5000 Hz..

[paa]

Vänta här ser det inte ut som dom delarstrax över 5000 Hz..

Jo.

[peetwa]

Det måte he blivit något fel vid mätningenav diskanten. Skärningen mellan kurvorna sker nästan 10 dB under och 1800 Hz senare än den borde.

[paa]

Vad har du gjort med det elementet som inte ska mätas, lött loss det? Eller täckt för det? Det är ganska mycket nivå i diskanten under delningen, tycker jag ifall baselementet är urkopplat. Var kommer det ifrån i så fall?
