GDS-projekt, rörslutsteg - slutfört

[petersteindl]

Utgångstransformatorerna i denna förstärkare är möjligtvis det häftigaste jag stött på i förhållande till effekt.



Utgångsrören är 8417.

https://www.hifiengine.com/manual_library/fisher/sa-1000.shtml

https://www.soundandvision.com/content/classic-fisher-tube-amp-makes-rare-appearance

Jag ägde en sådan kring 1990. Jättefint ljud. Gick knappt att lyfta, jättetung pjäs. Bo Hansson i Karlskoga hade en sådan på sina bashorn.

MvH
Peter

[Morello]

Ger tydligen full effekt ned till 10 Hz!

https://cdn.shopify.com/s/files/1/0003/ ... c.pdf?2280

[DQ-20]

Ger tydligen full effekt ned till 10 Hz!

https://cdn.shopify.com/s/files/1/0003/ ... c.pdf?2280

Fan vilken förstärkare. Bara delikatesser. I princip en Williamson med katodåterkoppling i slutsteget. ECC88 katodföljare på ingången. Svinhöga katodmotstånd på ingångsröret som Macintosh (470 kOhm). Bra spänning på drivern (275 V) och dessutom med en triodkopplad dubbelpentod med gemensam katod som driver. Jättetrafos och hög spänning på utgångsrörens anod och skärmgaller. Ger nominell effekt utan att den behöver nedförsbacke och medvind. En ren ingenjörsprodukt. Jag gör nästan på mig!

/DQ-20

[Almen]

Utgångstransformatorerna i denna förstärkare är möjligtvis det häftigaste jag stött på i förhållande till effekt.

Wohoo! Ser ut som små kärnkraftsreaktorer.

[DQ-20]

Du nämnde för övrigt ett slutsteg tidigare vid namn Michaleson och Austin. Jag hittade en mätrapport som gav vid handen att Zut var hela 3 ohm(!). Stämmer det verkligen?

Låter lite väl högt. Hittar inga mätningar på internetz. TVA-1 är ju den klassiska Michaelson & Austin, men TVA-10 är ett mer originellt schema med i princip samma märkliga utgångssteg som Luxman MB3045 som Paravicini ritade. Fördelen är en hög bandbredd i princip beroende av transformatorn. Luxman tog fram en egen triod till detta steg, men det var i princip bara en internt triodkopplad KT88 eftersom japaner nödvändigtvis vill ha trioder om de så skall gå i AB2.

/DQ-20

[Morello]

Hammond 1650 W kostar bara 2 500 kr på tubetown.
Digikey tar 3 900 kr och Mouser 4 100 kr.


Åtta 6550C beställda av PeterH.

[BobHallon]

g middag

+ skattmasen 25% o corona lev tider ovanför de 3-5 veckorna kvalificerad gissning :s

mvh magnus

[Morello]

Alla priser är exklusive moms. Tube-town är alltså avsevärt prisbilligare.

[Morello]

Rydberg hittade denna leverantör

https://www.don-audio.com/Hammond-Audio ... WATT-1650W

2 300 kr - riktigt prisbilligt!

[DQ-20]

Rydberg hittade denna leverantör

https://www.don-audio.com/Hammond-Audio ... WATT-1650W

2 300 kr - riktigt prisbilligt!

Det är så jävla billigt att man tror det är fel. Jag menar, asen väger ju 13 kg styck. Bara materialkostnaden är ju signifikant. Sedan linda, lagerhålla och skicka över Atlanten. Nästan i Kina-klass. När jag tänker på det kanske det är Kina-klass...

DQ-20

[Morello]

App, app - Hammond tillverkas i Kanada!

DQ20, ska jag knipa fyra direkt så slipper du frakt?

[BellsnWhistles]

Rydberg hittade denna leverantör

https://www.don-audio.com/Hammond-Audio ... WATT-1650W

2 300 kr - riktigt prisbilligt!

Är det dessa som kommer gälla?
Är det läge att beställa?

[Morello]

Johan Adam.

[RogerGustavsson]

Det är ju mängdrabatt. Ni kanske ska göra en gruppbeställning?

[tordnilsson]

Nättrafon har anlänt:

Törs man fråga vad den nättrafon kostar på ett ungefär?

[Morello]

Cirka 1 500 kr för en prototyp.

[tordnilsson]

Det var ju inte så farligt dyrt

[rikkitikkitavi]

Det är ju mängdrabatt. Ni kanske ska göra en gruppbeställning?

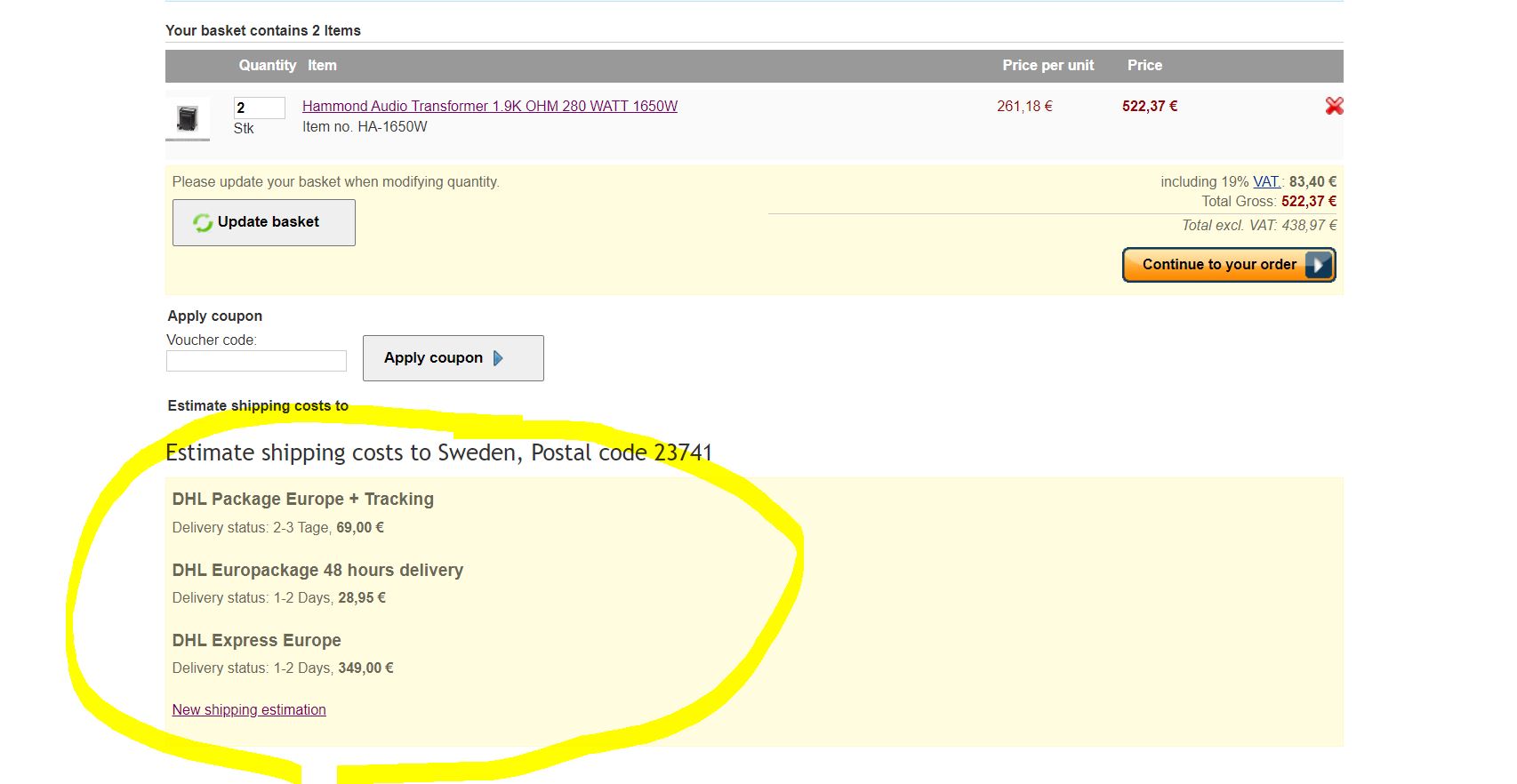

De listar bara fraktpris upp till 20kg (31€ nach Schweden) men deras fraktinterface mot DHL verkar ge lite priser, men större leveranser blir ju palleterat gods och sedan är frågan hur man löser inrikes frakt (avhämtning)

Tyvärr har jag inte sett en stereotrafo tillverkas ännu

Helt plötsligt fick jag lust att sälja lite fallande fonder och påbörja något helt galet.

[Morello]

Två trafosar beställda - Hammond 1650W.

[Morello]

Det var ju inte så farligt dyrt

Nej, riktigt prisbilligt till och med!

[DQ-20]

Två trafosar beställda - Hammond 1650W.

Hann inte med ditt fina erbjudande. Kuken också. Har för mycket att tänka på! Men tackar ändå för erbjudandet. Det var omtänksamt.

Bästa,

DQ-20

[Morello]

Vilket språk!

[Morello]

Det är ju mängdrabatt. Ni kanske ska göra en gruppbeställning?

Ja, men jag tycker att våra forumkamrater skall avvakta till vi har en verifierad prototyp med tillhörande mätrapport.

[tordnilsson]

Det är ju mängdrabatt. Ni kanske ska göra en gruppbeställning?

Ja, men jag tycker att våra forumkamrater skall avvakta till vi har en verifierad prototyp med tillhörande mätrapport.

Det låter som en bra strategi !

[Morello]

Tyvärr är det några veckors leveranstid på utgångstrafosar. Alla tre kort är bestyckade så det kan gå ganska snabbt att slutföra när väl trafosarna anländer - nästan olidligt spännande!

Nu skall jag försöka hitta ett riktigt snyggt vridspoleinstrument, vilket skall visa anodström.

[DQ-20]

8O Vilket språk!

Jag håller med. Till mitt försvar skrevs det i all hast och reflekterade ganska väl min dåvarande mentala status.

/DQ-20

[DQ-20]

Nu skall jag försöka hitta ett riktigt snyggt vridspoleinstrument, vilket skall visa anodström.

Låter som ett trevligt bryderi: jakten på den ultimata instrumenttavlan.
Fråga: har du funderat över någon form av chassidesign? Inte så att det saknas idéer på det här forumet där det ju görs "styling" av piP i paritet med thailändska motorcykelforum, men har du någon "Founder's edition" i åtanke?

/DQ-20

[BobHallon]

midda

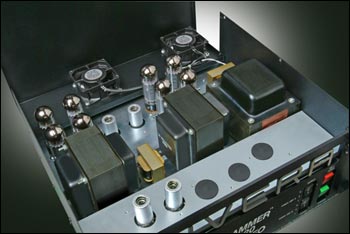

8 st i rivera tbr-5 (2x160w) men fläkt bestyckad låda

mvh magnus

[MacBruce]

8O Vilket språk!

Ja, vi skall väl inte förfalla till en SVT/Kultur-nivå på detta hära stället?

[BobHallon]

hej igen

stabila lådor med bra genomströmnings kylning utan fläktar( dessa är det vanliga statusen att vara ovanliga .) lutar åt monoblock

( https://www.takachi-enclosure.com/cat/amplifier_cases : åtminstone beställnings bart från 1st o uppåt) dock topp mont rör .

flea bay massa onödiga kylflänsar låddor

tillbaka till kaffet
