Mjukstart 2.0

av **Michael** » 2013-09-11 21:19

Var är C5 på kort2, eller det skall nog vara C2.

För övrigt tycker jag det borde vara plats för en X konding, över trafon.

//Michael

av **rikkitikkitavi** » 2013-09-11 21:48

Mich skrev:Var är C5 på kort2, eller det skall nog vara C2.

För övrigt tycker jag det borde vara plats för en X konding, över trafon.

//Michael

Ändrat

Jag skulle hellre sätta X kondingen över ingångsterminalen. Då bromsar den externa störningar tidigare. men det är upp till var och en hur man vill göra, kortet mjukstartar trafon and that is it.

Att jag specade X2 kondingar är för att de är självläkande, man vill inte att de havererar hur som helst och de är testade lite mer.

Det går givetvis med en vanlig konding som tål spänningen (min 275VAC)

av **Michael** » 2013-09-11 22:33

rikkitikkitavi skrev:Jag skulle hellre sätta X kondingen över ingångsterminalen. Då bromsar den externa störningar tidigare.

Nu blev jag lite fundersam. På ingångskontaketen blir ju på fel ställe. Skall sitta över trafon, efter strömbrytare. X kondingen är till för att suga i sig strömmen som vill fortsätta gå i trafon vid avslag. Detta så att det inte blir en för stor spänningstopp över nätdelen.

Men som du säger, den behöver naturligtvis inte vara på mjukstartkortet. Det är bara så att jag gjort så på mina. Plus att jag ibland även haft en varistor.

//Michael

av **rikkitikkitavi** » 2013-09-11 22:54

mm, varför har du en konding över trafon ?

X kondensatorer är till för att dämpa störningar.

av **Michael** » 2013-09-12 22:02

För att minska spänningsspiken vid avslag. Blivit 'lärd' så. Jag gjorde mätning på ett av mina steg. Nu var det många år sedan, men det var nog både konding och varistor. Det gjorde nytta i alla fall.

//Michael

av **rikkitikkitavi** » 2013-09-22 13:20

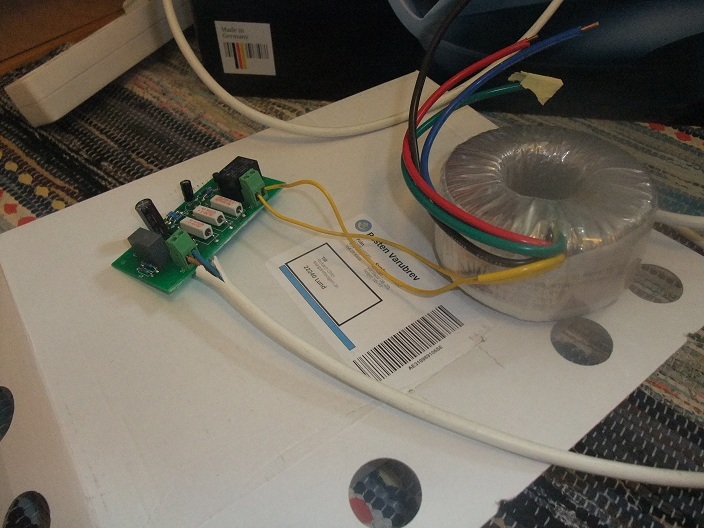

Fungerar!

Lite andra komponentvärden på kortet jämfört med schema och BOM, man tager vad man haver.
R6 och R4 är optional (urladdningsmotstånd för kondensatorn).
Tillslagstiden blev därför ca 0,5 s.

Finns intresse har jag 12 kort över.


[img]http://user.faktiskt.io/rikkitikkitavi/närbild.JPG[/img]

av **Bardh** » 2013-09-28 02:30

Tjenare! Har byggt mig en förstärkare för nåt år sen. Dock har jag två toroider i den för att komma upp i rätt spänning

så VAn blir rätt hög.

Detta gör att automatsäkringen går typ 7 gånger av 10. Kanske inte så hälsosamt för alla komponenter

Så jag är ev intresserad av att köpa. Jag har läst en del elektro men jag skulle inte kunna konstruera ett själv. Har inte koll på hur en mjukstart ska se ut så det är bäst att köpa av nån som kan. Skickar ett pm
