Ok, Dan skriver om basen, så jag skriver väl lite om waveguide, diskant och lite om det.
Från och med nu menar jag waveguide när jag skriver “wg“.
Som indikerats i ett tidigare inlägg så ser det ut att behövas en diskant med wg för att uppnå de spridningskrav vi satt. För att detta ska kunna vara ett bygge som "vem som helst" skall kunna ta an så behöver man en enkel lösning för den nämnda wg:n. Enklast blir något färdigt som är bra, antingen en diskant med inbyggd wg eller en lös wg och en lös diskant som passar ihop. Färdiga köpe-wg:s kan ju passa lite olika diskanter med varierande resultat.
Diskanter med inbyggda waveguides
Tyvärr finns det inte så många att välja på och få av de passar in i detta projekt. Eftersom vi utvecklar detta ur egna fickor så vill helst inte köpa en massa olika diskanter med waveguides för att testa. Jag råkade ha en DXT (H1499-06 27TBCD/GB-DXT) som vi kunde börja med. Det finns några andra som kunde varit intressanta, men nu hade jag denna så vi passade på att testa den lite, hur det gick kommer vi till.
Lösa waveguides
Som sagt finns det några lösa waveguides som är tänkta för domediskanter att köpa och de passar en del diskanter, ibland utan modifieringar och ibland med större ingrepp. Några av de populära är Visatons WG148R, WG220x150 samt Monacors WG300. Eftersom vi hade en WG300 sen tidigare så kommer vi att laborera med den för att se vad som går att åstadkomma med den.
Men vänta, vad hände med DXT:n ?
Vi har mätt den tillsammans med baselement i en prototyplåda. Det var lite knepigt att få till tonkurvan över 10kHz och vi tror att knepigheten ligger i att få impedansen snäll däruppe, vi tror att vi hade lite svårigheter med Briken vi mätte med. DXT'n är inte utspelad riktigt än, den är bara bänkad för tillfället.
För att hålla Dans mätningslöfte...

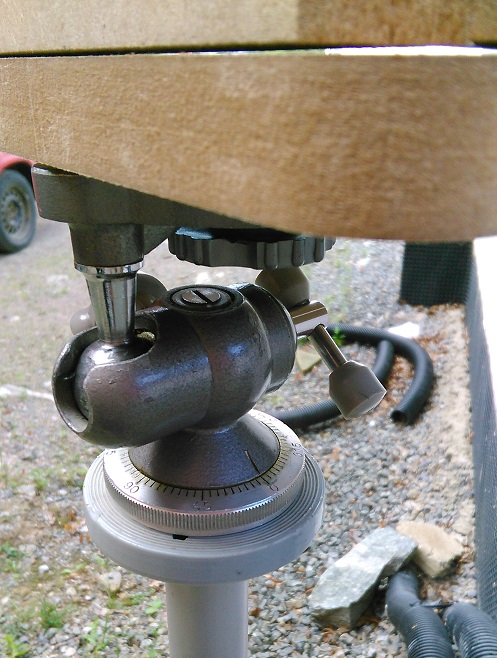

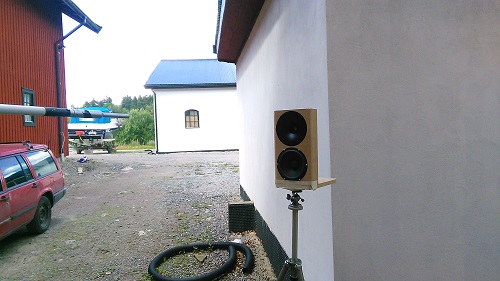

Mätningen gjordes med diskanten monterad i en låda vars baffel är 348*206mm, sidokanterna var rundade med 16mm radie. Lådan var uppställd på ett stativ så att diskanten hamnade på runt 180cm (?), mikrofonen en meter ifrån och i samma höjd som diskanten. Diskanten hade inget filter. Här är den:
EDIT: Glömde nämna att diskanten var försänkt i denna mätning, likaså basen.

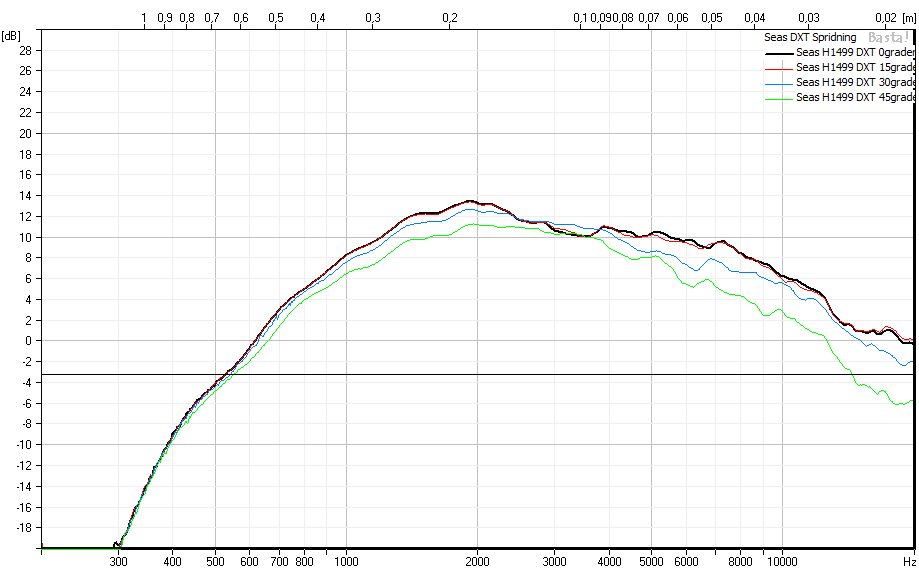

- Spridning H1499 DXT i Fukdist.png (33.4 KiB) Visad 20963 gånger
