Philips Audax diy

[Lasse-]

C1 och R1 är det konjugat länken eller ?

Mvh Lasse-

[Perfector]

C1 och R1 är det konjugat länken eller ?

Mvh Lasse-

Rätt uppfattat.

[Lasse-]

Konjugatlänken ser ut som ett Zobel Network som brukar sitta på utgången till högtalaren på typ en Lm3886
Eller någon annan effekt opamp stämmer det eller ?för att skydda effekt opampen mot jobbiga impedanser
Ifrån högtalaren som matas tillbaka till utgången på opampen.

Mvh Lasse-

[Perfector]

Konjugatlänken ser ut som ett Zobel Network som brukar sitta på utgången till högtalaren på typ en Lm3886
Eller någon annan effekt opamp stämmer det eller ?för att skydda effekt opampen mot jobbiga impedanser
Ifrån högtalaren som matas tillbaka till utgången på opampen.

Mvh Lasse-

Som jag uppfattar det är länken där för att ge filtret delning vid önskad frekvens.
Utan den måste man räkna om komponenterna till den aktuella impedansen vid delningen.
Det funkar nog, men då får inte förstärkaren en rak impedanskurva att jobba emot och resultat av flera hundra "hjärtattacker" per minut kan aldrig vara bra i längden.
Det är därför jag blir ivrigt mothuggen då jag föreslår standardfilter istället för en billigare men i mitt tycke sämre lösning.

[Lasse-]

Hugotax på Tradera ser ut att ha färdiglindade drosslar med järnkärna i tvåpack på 0,35 mH dom borde
Gå att använda tycker jag så slipper man hålla på och mäta och linda av koppartråd tycker jag.
Serieresistansen på spolen är det något att bry sig om eller

Mvh Lasse-

[darkg]

Fast järnkärna på en så liten spole verkar snålt.

[jonasp]

Det funkar nog, men då får inte förstärkaren en rak impedanskurva att jobba emot och resultat av flera hundra "hjärtattacker" per minut kan aldrig vara bra i längden.

Vad menar du?

[Lasse-]

När det var på tal om Supremes hifiprylar så skrevs det att i högtalarnas delnings filter så användes det endast
Luftlindade spolar utan järnkärna av någon anledning.

lasse

[jonasp]

När det var på tal om Supremes hifiprylar så skrevs det att i högtalarnas delnings filter så användes det endast
Luftlindade spolar utan järnkärna av någon anledning.

lasse

Luftlindade spolar kan ju i praktiken inte mättas.

[Lasse-]

Så det blir ingen ljudkompression med luftlindade spolar då eller hur ska man tolka det om man drar på volymen ? Eller

Lasse -

[Perfector]

Så det blir ingen ljudkompression med luftlindade spolar då eller hur ska man tolka det om man drar på volymen ? Eller

Lasse -

Beroende på trådens diameter kan man alltid gå över vad spolen är avsedd att tåla i effekt.
Grövre tråd mindre genomgångsmotstånd vilket jag tycker hörs när man spelar med lite bravur

[Lasse-]

Med dom värdena på induktans som jag ska ha så är det bara en trådtjocklek på 0,8mm i diameter som gäller enligt
Webkatalogen på hifikit frågan är om man kan fråga om dom kan linda av varven i butiken dom som är vana med
Spolarna eller om det blir en merkostnad men det kanske inte spelar så stor roll på slutändan om jag gör några
Misstag och lindar av för mycket tråd och får träna på några extra spolar som jag får köpa innan jag hittar rätt värde.



Mvh Lasse-

[Perfector]

Med dom värdena på induktans som jag ska ha så är det bara en trådtjocklek på 0,8mm i diameter som gäller enligt
Webkatalogen på hifikit frågan är om man kan fråga om dom kan linda av varven i butiken dom som är vana med
Spolarna eller om det blir en merkostnad men det kanske inte spelar så stor roll på slutändan om jag gör några
Misstag och lindar av för mycket tråd och får träna på några extra spolar som jag får köpa innan jag hittar rätt värde.



Mvh Lasse-

Om du tänker leka mer i framtiden bör du nog köpa en LCR-meter.
då kan du mäta det du gör och matcha filter med varandra.
Jag vet inte om kitten lindar spolar special eller bara har färdiga som dom själva köper in.
Den som ringer dom och frågar får svar.

[darkg]

Med dom värdena på induktans som jag ska ha så är det bara en trådtjocklek på 0,8mm i diameter som gäller enligt
Webkatalogen på hifikit frågan är om man kan fråga om dom kan linda av varven i butiken dom som är vana med
Spolarna eller om det blir en merkostnad men det kanske inte spelar så stor roll på slutändan om jag gör några
Misstag och lindar av för mycket tråd och får träna på några extra spolar som jag får köpa innan jag hittar rätt värde.



Mvh Lasse-

Om du tänker leka mer i framtiden bör du nog köpa en LCR-meter.
då kan du mäta det du gör och matcha filter med varandra.

LC-metern på förra sidan duger nog

[Lasse-]

LC metern på förta sidan är ganska billig på eBay den kostar runt 250 kr och det går att mäta stora induktanser med den
Inte bara radiorelaterade spolar i uH klassen som sitter i mottagare som vissa billiga induktansmätare bara klarar av. Men
Som kostar mer istället

Vh Lasse-

[Perfector]

LC metern på förta sidan är ganska billig på eBay den kostar runt 250 kr och det går att mäta stora induktanser med den
Inte bara radiorelaterade spolar i uH klassen som sitter i mottagare som vissa billiga induktansmätare bara klarar av. Men
Som kostar mer istället

Vh Lasse-

Jag hade tanken på att skänka bort min från Monacor, men har redan fått användning för den igen.
Annars vore det en god gärning att skänka den till någon som kommer att använda den.
Den mäter upp till 200 Henry, 200 uF och 20 mOhm.
Tror inte dom har nån idag alls.

[Lasse-]

Hej godmorgon och den här konjukatlänken blir den enligt filterlistan 10 ohm och ungefär 2.0 uF. för 8 Ohm ?

Lasse-

[Perfector]

Hej godmorgon och den här konjukatlänken blir den enligt filterlistan 10 ohm och ungefär 2.0 uF. för 8 Ohm ?

Lasse-

Det stämmer bra det.
Lycka till.

[Lasse-]

Det går att beställa spolar av Jantzen Audio ifrån Hifi kit som typ 0,35 och 0,45 UH en gång i månaden men då
Måste man förskottsbetala efter man har fått en offert ifrån Hifikit.


Lasse-

[Perfector]

Det går att beställa spolar av Jantzen Audio ifrån Hifi kit som typ 0,35 och 0,45 UH en gång i månaden men då
Måste man förskottsbetala efter man har fått en offert ifrån Hifikit.


Lasse-

Du skulle må bra av en lcd multimeter.
Då slipper du extra kostnader för speciallindade spolar och kan enkelt linda av själv till önskad induktans.

[Lasse-]

Jo jag har en bra mätare men jag tycker att det räcker till med ett sånt här projekt det är nog mycket att göra ändå
Tills man har landat .

[Perfector]

Får jag föreslå en matta profilskum, 60 mm hög i bak på lådan?
Det borde räcka fint.

[Lasse-]

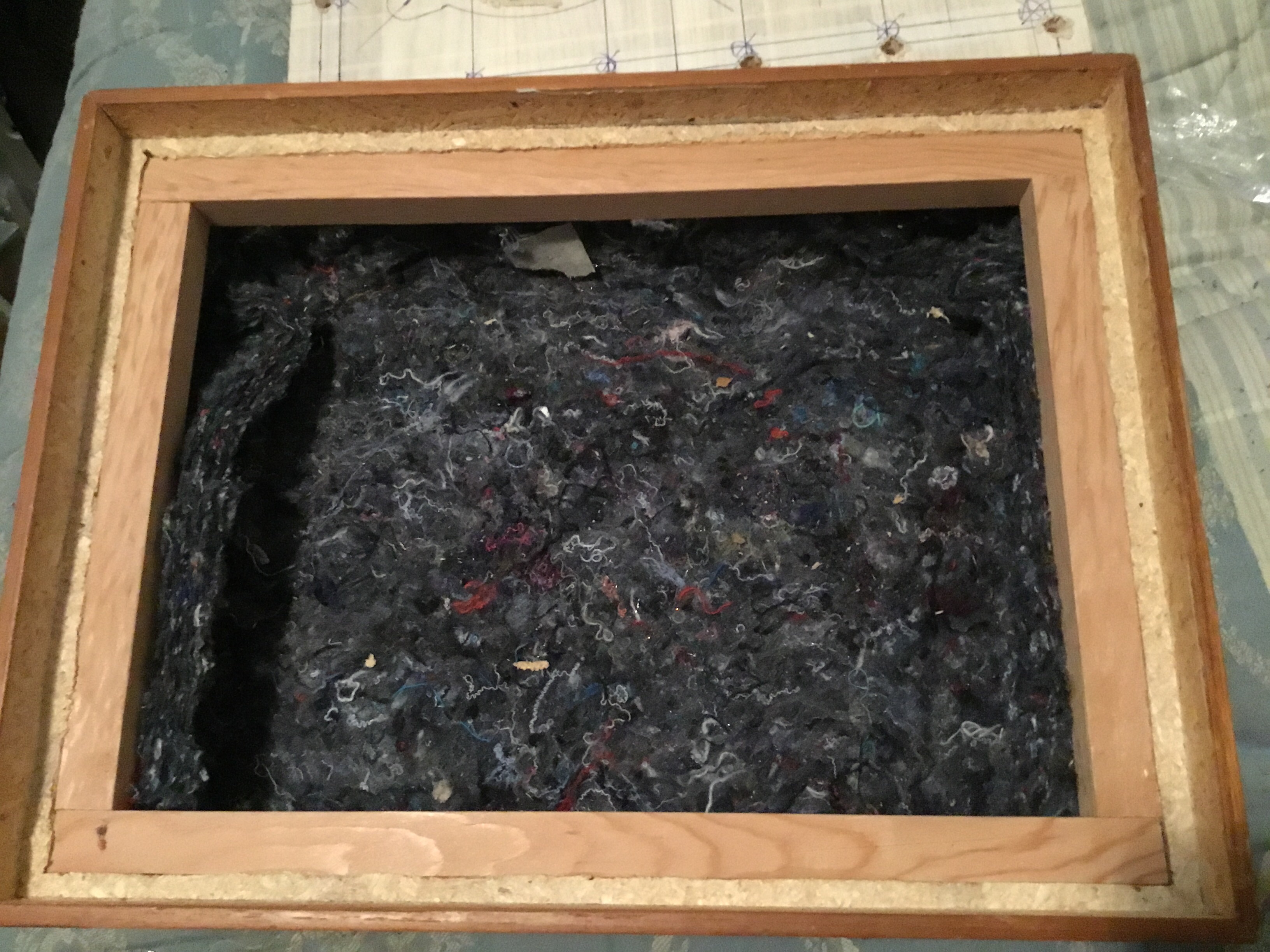

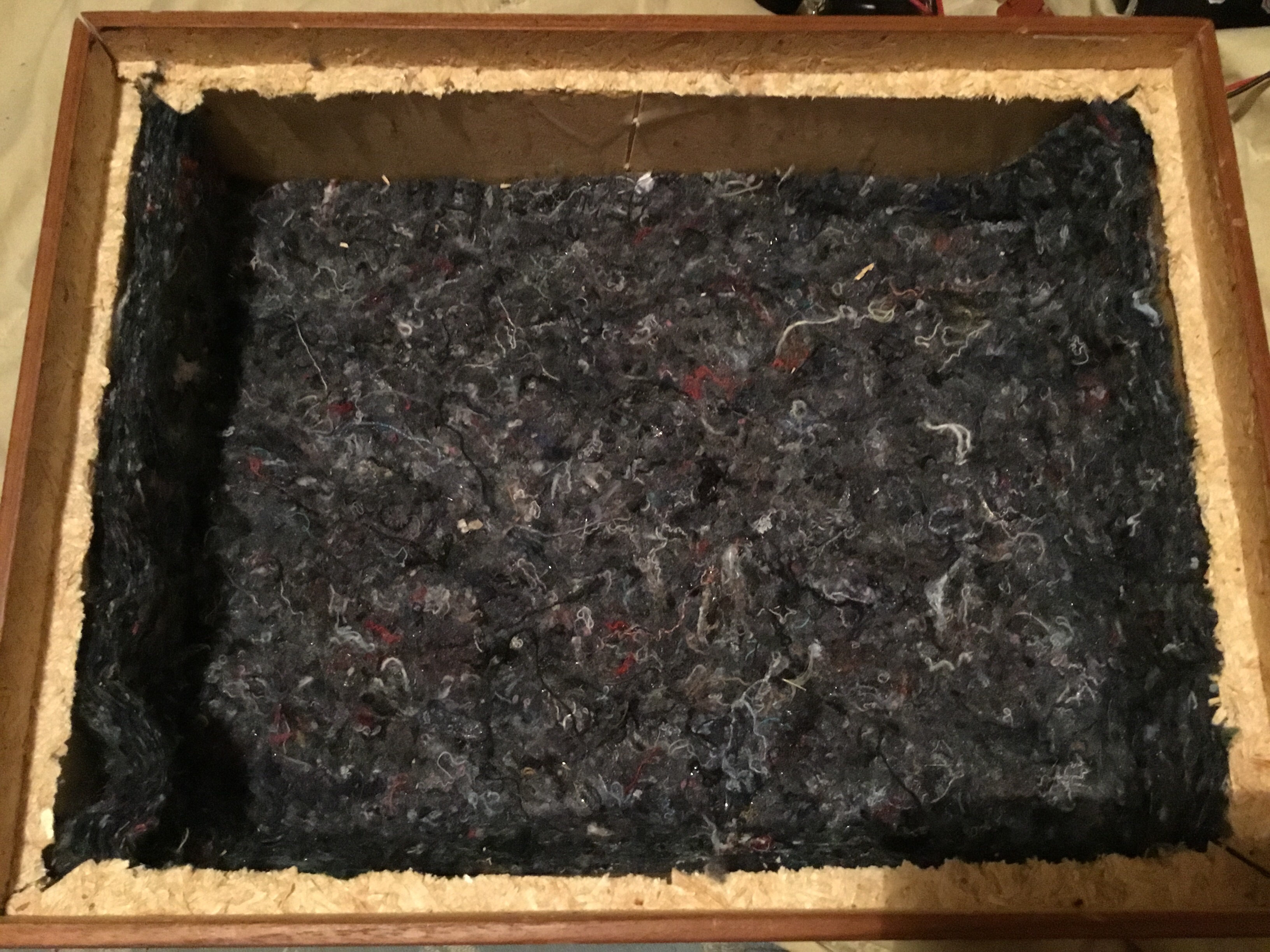

Jo jag har gjort så här med en bit dämpmatta köpt på Biltema

[Lasse-]

Biltema terminaler med hålsåg 59 mm inköpt på Kjell och Company men polskruvarna är bytta på den ena terminalen ifrån
En annan kommersiel terminal och det ska också göras på den andra terminalen

[Lasse-]

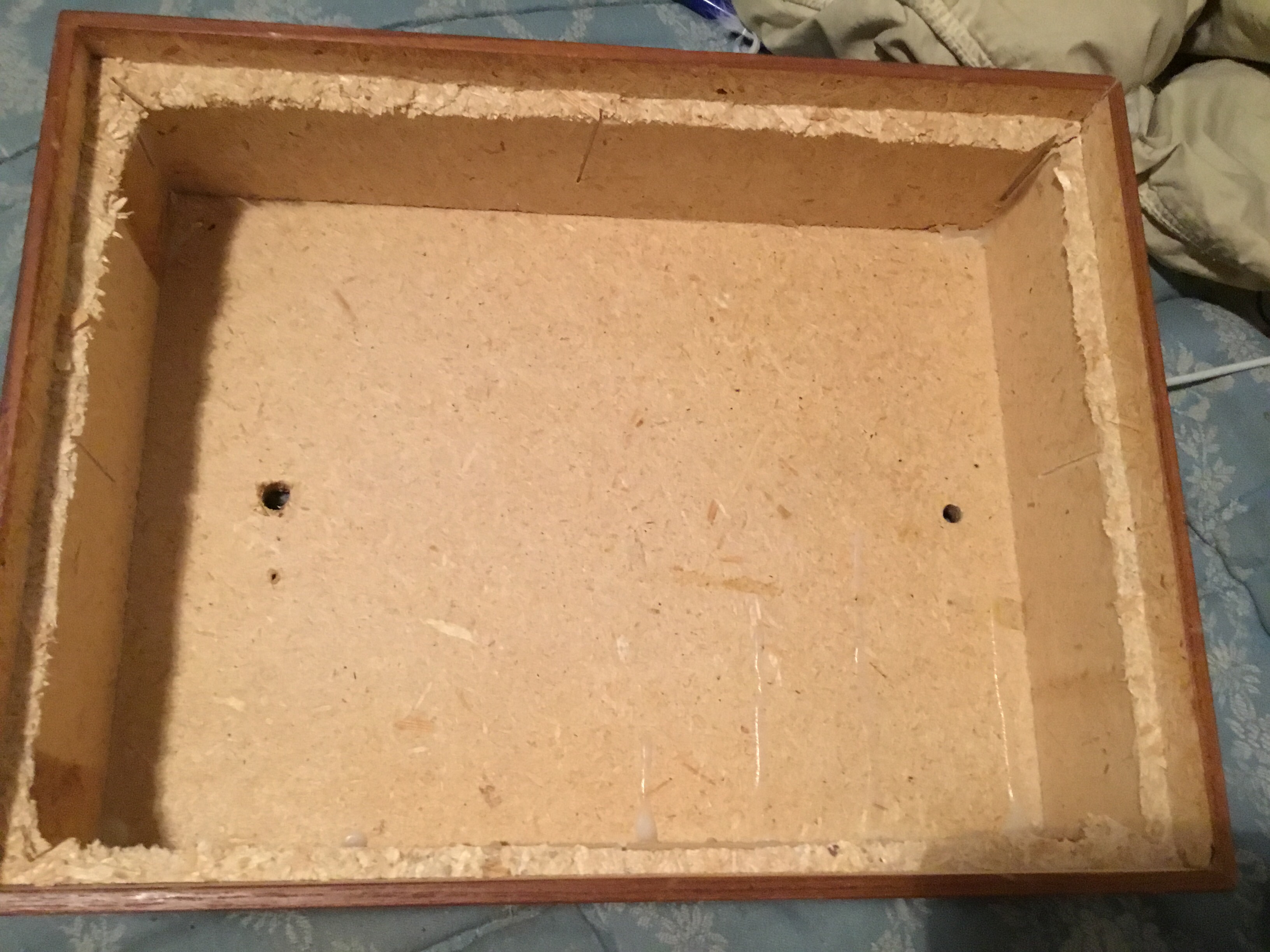

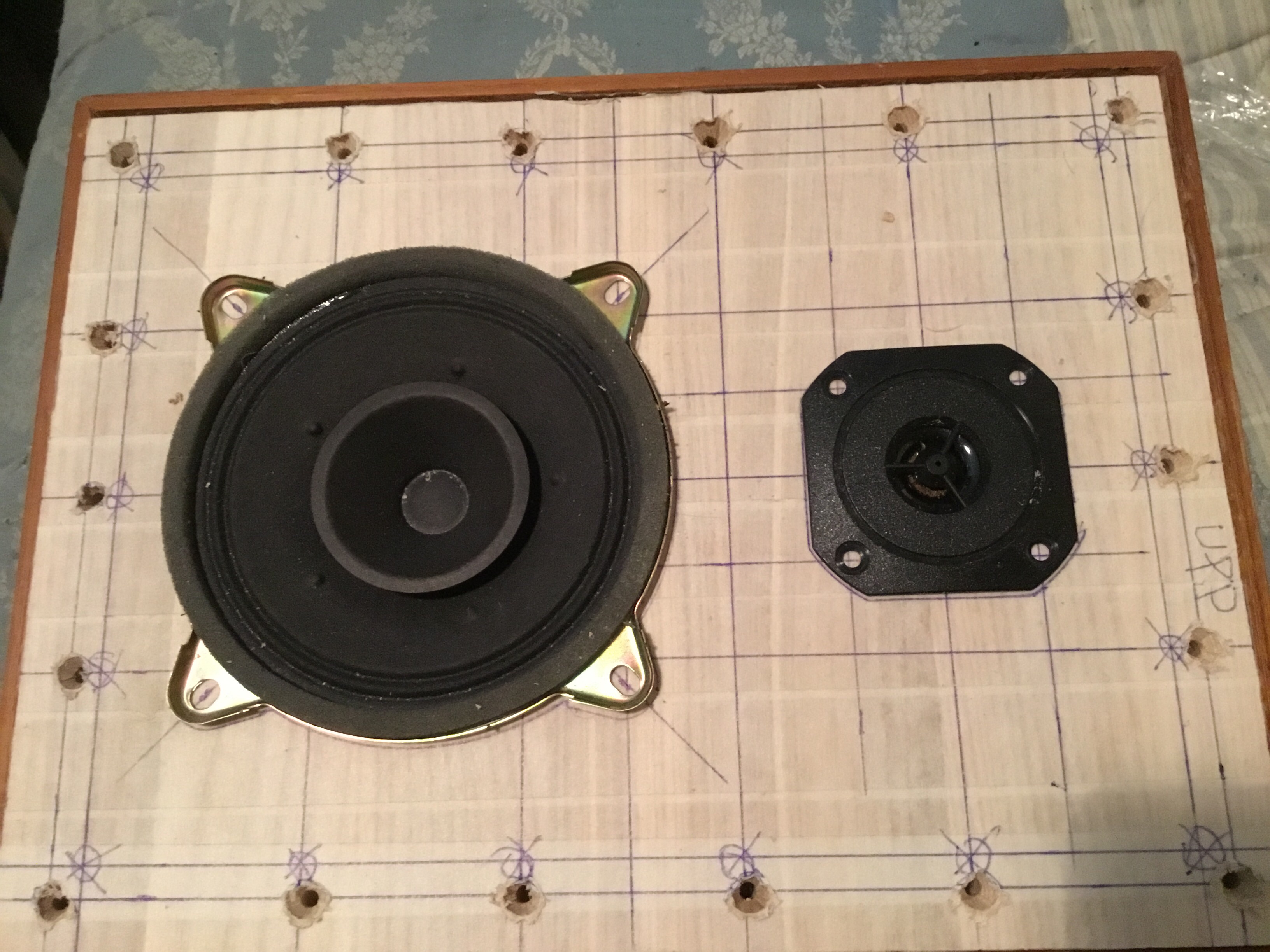

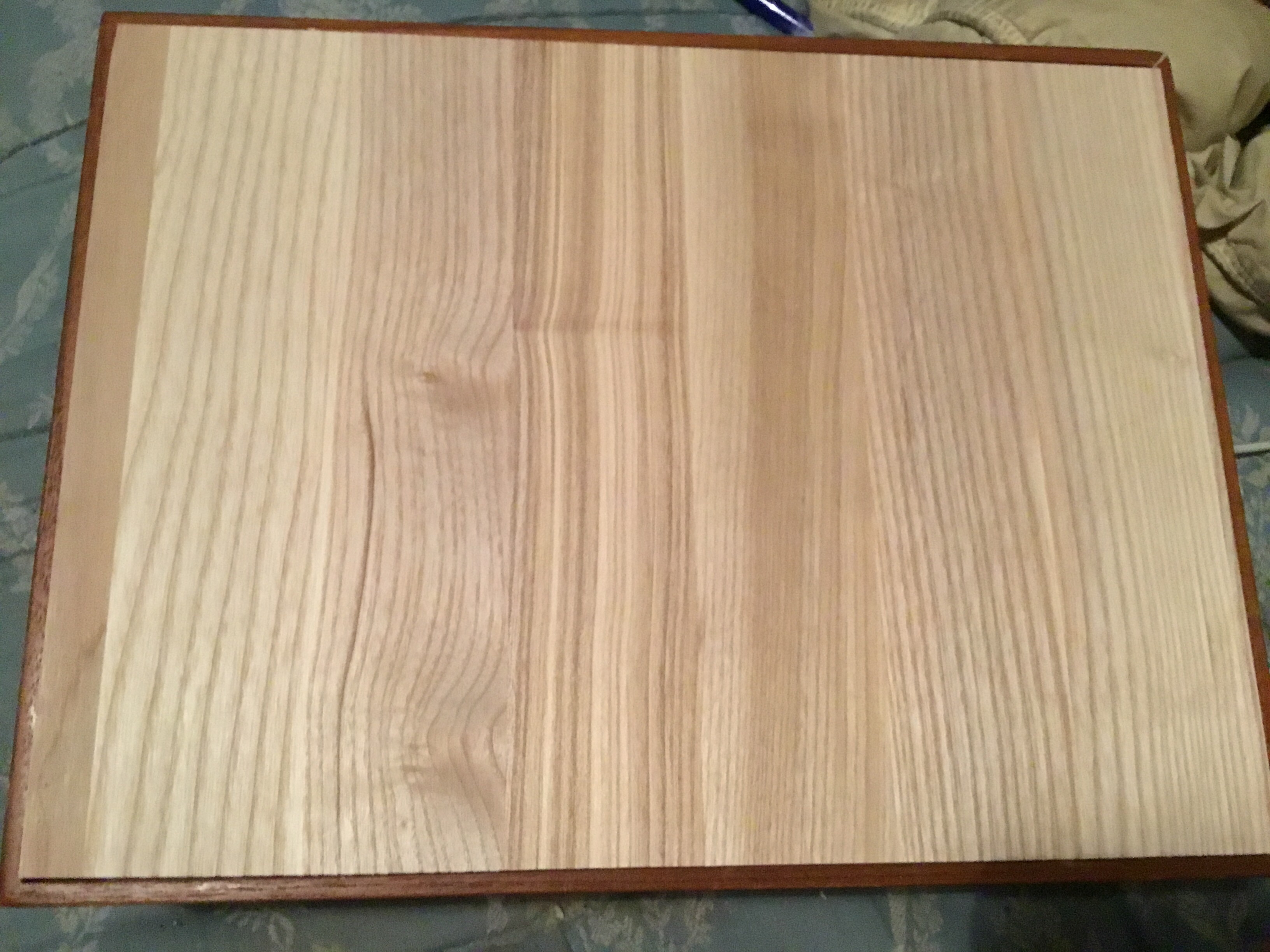

Hej såhär är läget nu med högtalarna

[Perfector]

De tar sig.

[Lasse-]

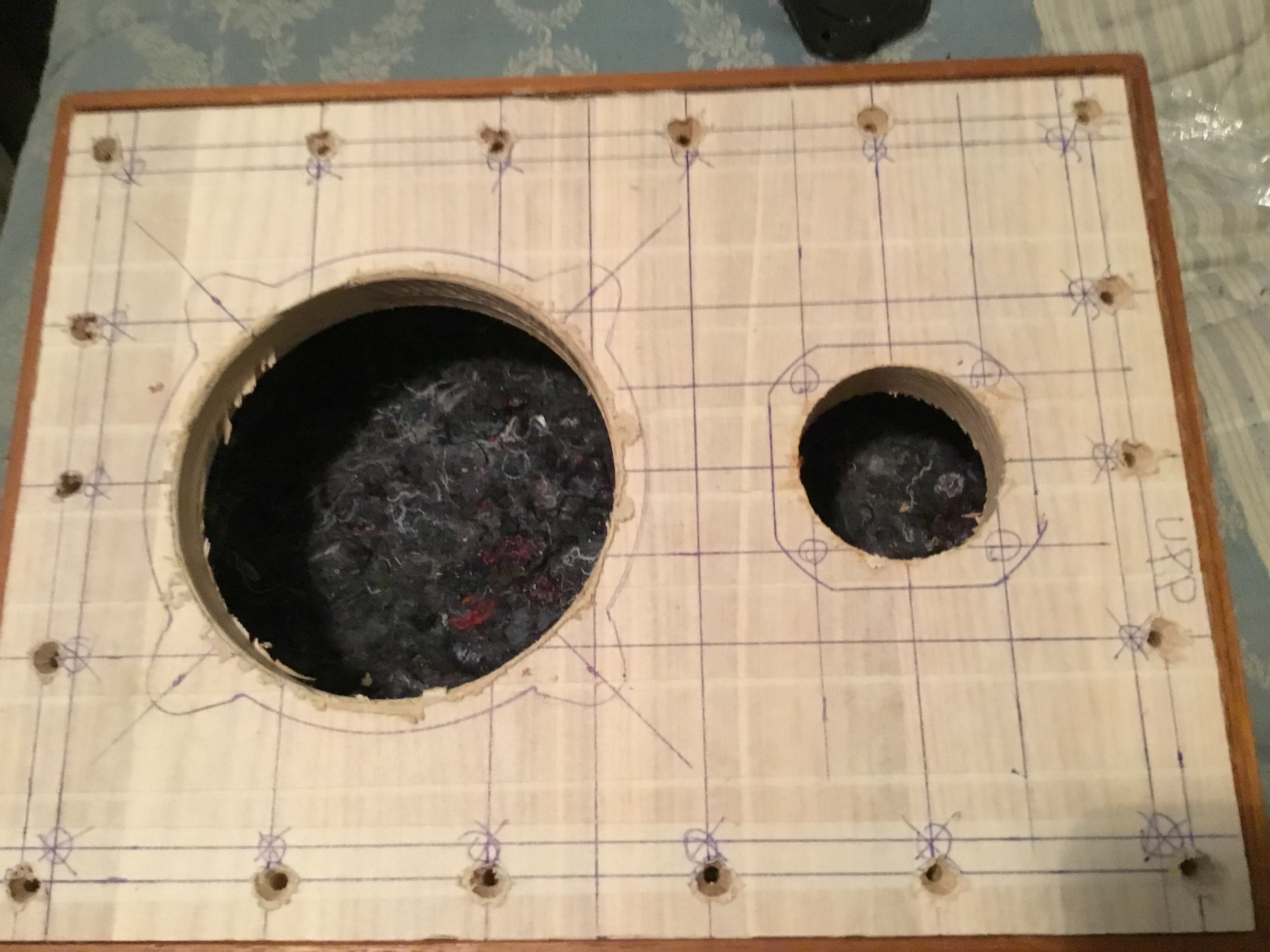

Hålsåg 105 mm till Philips Bredbandaren finns på Biltema och på VVS avdelningen på Bauhaus tex i Länna om någon
Undrar hålsåg 48 mm till Audax diskanten finns också på Bauhaus.

Mvh Lasse-

[MagnusÖstberg]

Glöm inte baffelsteget.

[Lasse-]

Baffelsteg vad är det för någonting ? Jag har sett ordet förut men inte förstått om det är någonting
Mekaniskt eller elektroniskt i högtalarkonstruktionen ?

Mvh Lasse-

[gopnik]

Över den gräns där baffeln börjar begränsa spridningen måste man lägga in lite dämpning. Annars kommer högtalaren få en ljus och anemisk klang. Vanligtvis lägger man in en extra spole och parallell resistor, innan resten av filtret.
