FUKBAST - Kanske ett OK basstativ till Fukdist?

[Kraniet]

Hur är högtalaren tänkt att placeras relativt väggen?

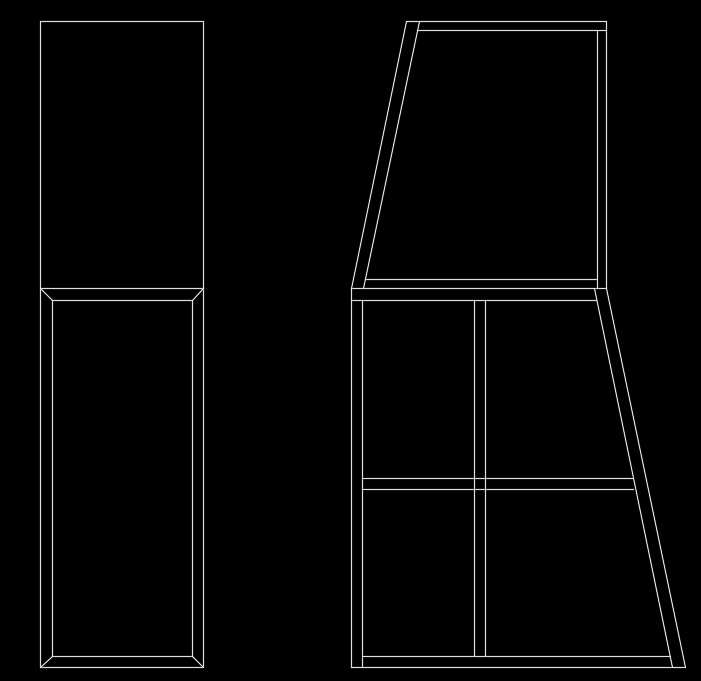

Kan man tänka sig en låda där bakre väggen är vinklad?

typ såhär



Den högtalaren är ju vinklad åt fler håll. Lite pyramidform alltså



http://www.verityaudio.com/en/loudspeak ... e/parsifal

edit: att ha baselementet riktat bakåt är dock en utmaning att designa så det är kanske inget jag skulle ge mig på. (har provat en gång..)
Men LTS-trevägaren har det ju så och det ges ju en del argument för det

edit: den vinklade delen kan ju förstås vara framåt också så man får lite i32 vibbar
Wilson Watt har ju en underdel som är bredare än toppdelen, är det ett alternativ?

[gopnik]

Om man gör TopDist 9 l stor och använder ett Monacor BR-45TR ser det faktiskt oförskämt bra ut.

Och genom att plugga röret kan man snabbt växla mellan basmodulsnära och fåbasmodulig uppställning (ca +1 dB) och flerbasmodulig eller fjärr uppställning (ca +2.5 dB).
Som bonus kan TopDist spela ungefär 5 dB starkare. Fasläget vid delningen är i stort sett opåverkat.

[Cortado]

Såna har jag byggt för 25 år sedan! Jag brukar kalla dem för "Periskopen".

Iom att man pratar om frekvensmässiga ubåtar är ju periskop en passande benämning!

[Kraniet]

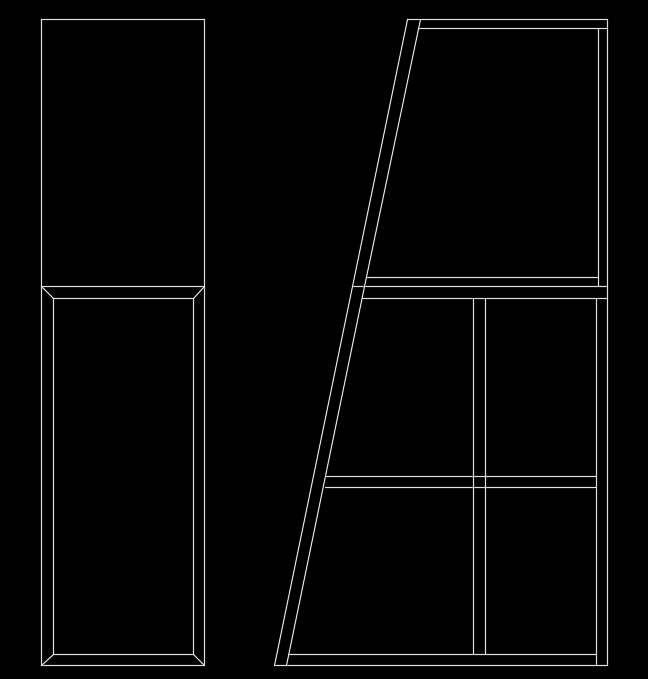

Såhär skulle det kunna se ut. Ger ca 31 liter brutto

[DanNorman]

Kraniet: Ger det bara 2,5L, eller räknar du med jättetjocka väggar?

[DanNorman]

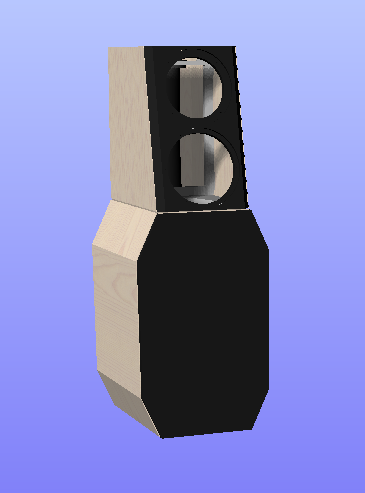

Här har vi Tunnan! 40L brutto.


[Nattlorden]

Här har vi Tunnan! 40L brutto.

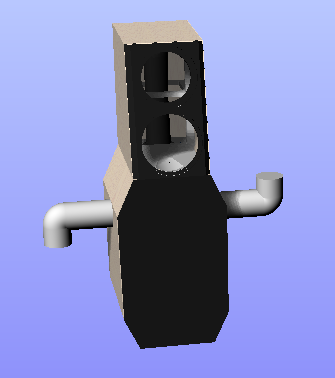

Den kan man väl sätta br-rör på sidorna och få det att se ut som armar?

[DanNorman]

Ja, det är inga problem.

gubben i tunnan.PNG (26.5 KiB) Visad 5210 gånger

[Nattlorden]

Ja, det är inga problem.

gubben i tunnan.PNG

Snyggaste högtalaren genom tiderna!

[Kraniet]

Kraniet: Ger det bara 2,5L, eller räknar du med jättetjocka väggar?

Det är 16+15mm. Utsticket är 10 cm. går ju ha en annan vinkel, men det är klart det ger ju inte supermycket mer.

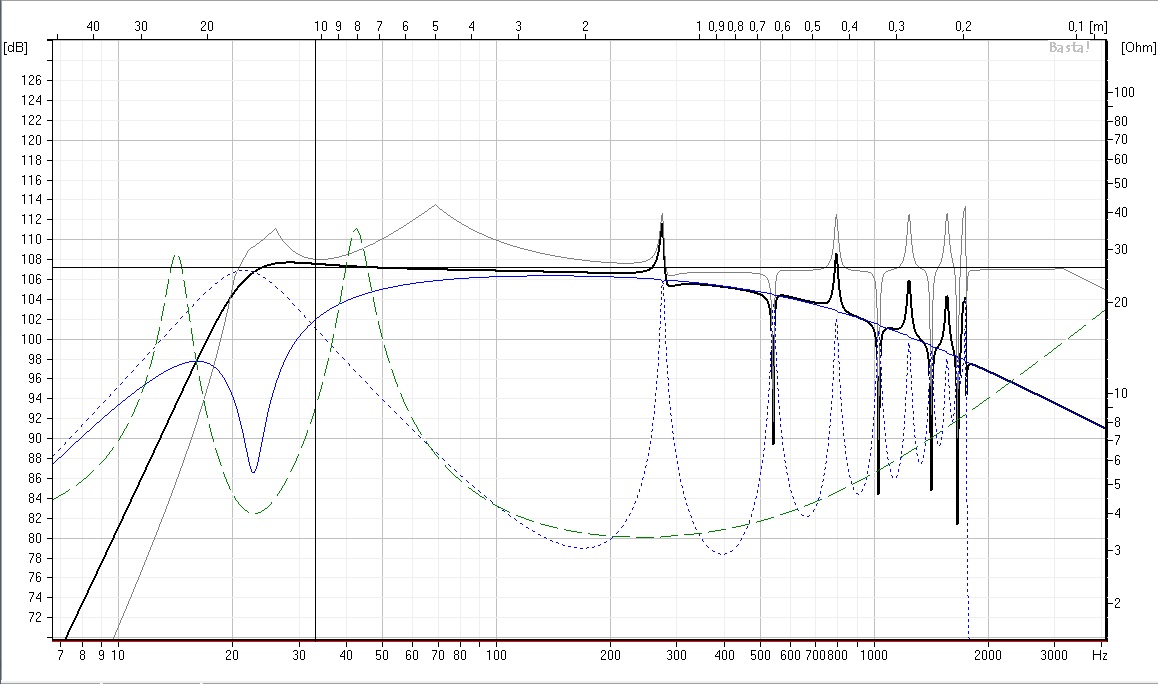

men simlerat på 29liter netto och 23 hz avstämning ser det ut såhär med 50 grader på spolen

edit: alltså SB23MFCL som förut.
Jag lyckas inte hitta nån annan kandidat till den volymen..

[DanNorman]

Kraniet: Det ser rätt bra ut. Hur ser basreflexlösningen ut?

[Kraniet]

Kraniet: Det ser rätt bra ut. Hur ser basreflexlösningen ut?

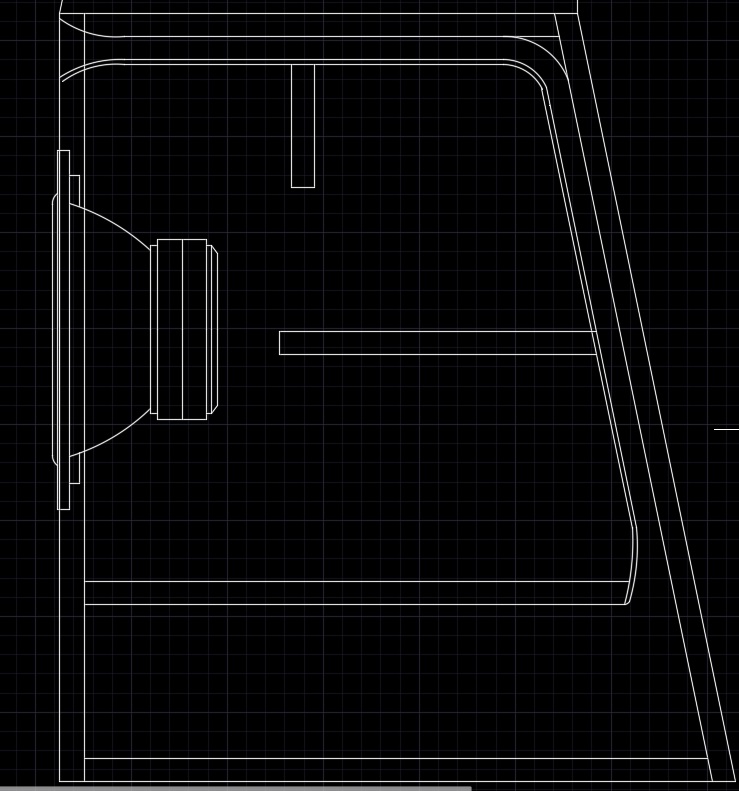

Det här är ju bara spekulativt för hur en slitsport skulle kunna vara

[Cortado]

Jag (och kanske andra) skulle nog vilja se något som är mer lådigt som man kan bygga hemma..

En "färdig" slitsport är ju klart en bra grej.

[DanNorman]

Rent layoutmässigt i lådan då?
Finns det någon fördel med att simulera 14x2,6cm2 vs. 1x36,4cm2?

[Nattlorden]

Bara armarna är med så är jag nöjd.

[Kraniet]

Rent layoutmässigt i lådan då?
Finns det någon fördel med att simulera 14x2,6cm2 vs. 1x36,4cm2?

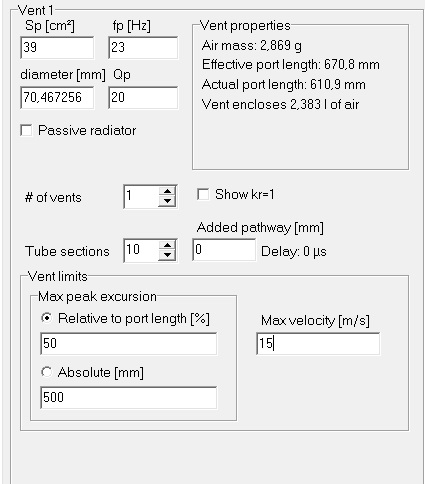

Njae lite skillnad blir det. det behövs tex 39cm2 för att få samma längd på en enkelport.
Vet inte hur det hänger ihop. Tar basta hänsyn till motstånd i små portar?

[Kraniet]

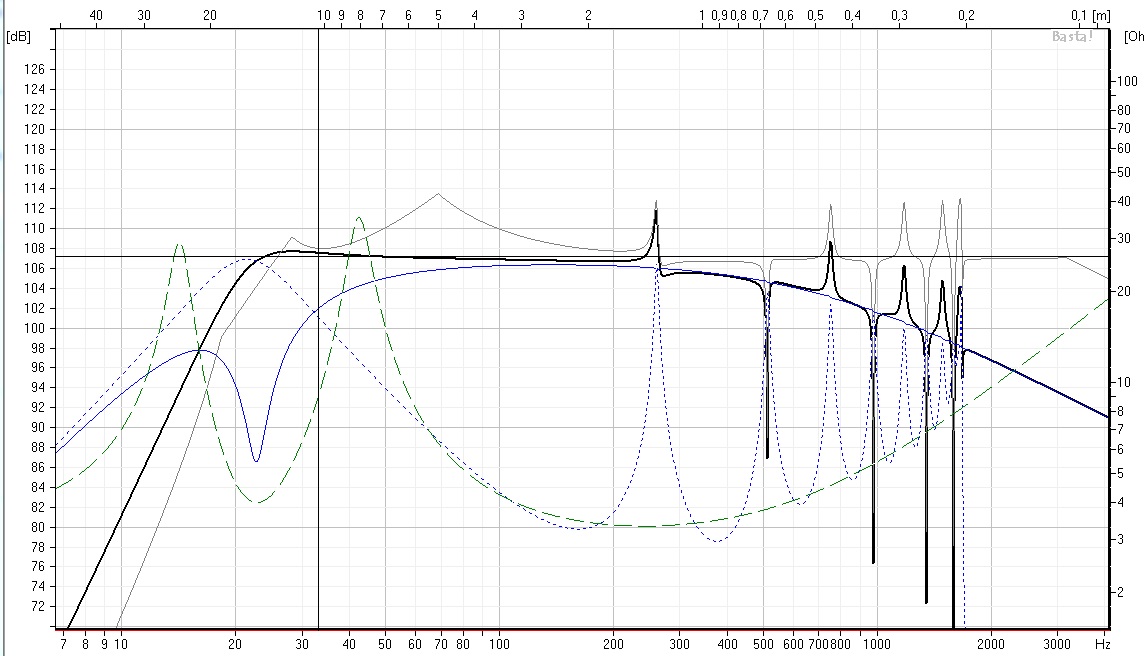

Med en 70mm port som jag antar klarar 15 m/s blir det såhär. Porten ser ut att bli väldigt begränsande då som synes.

[DanNorman]

Jag vet inte.
Jag undrade hur du tänkt dig porten i lådan. Bild alltså.

[Kraniet]

där var bilden

[DanNorman]

Ritning på lådan inkl. port?

[Kraniet]

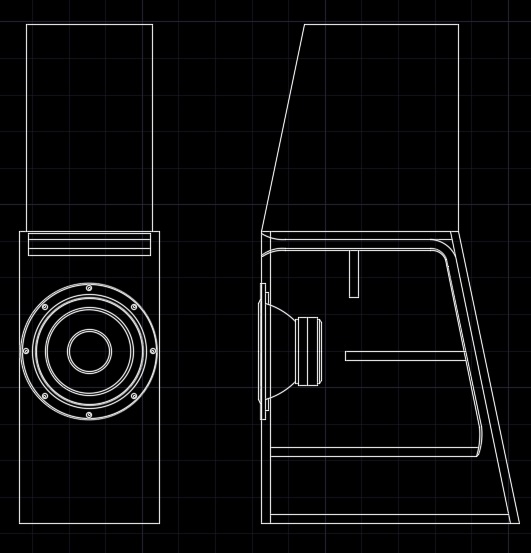

Typ såhär skulle det kunna se ut. Hur stagen ska se ut kanske man får fundera en sväng till kring

[Tangband]

Typ såhär skulle det kunna se ut. Hur stagen ska se ut kanske man får fundera en sväng till kring

Mycket intressant

Hur mycket djupare och starkare kan man då spela än FUKDIST basreflexmodellen helt utan basmoduler ?

[DanNorman]

Kan vi få en vy framifrån?

[Cortado]

Om man vill ha ett gäng såna subbar då, blir de inte jobbiga att placera mtp att en sida lutar som den gör?

Menar, det känns som att den där ser ju bra ut under högtalaren men om man vill ha säg 6st såna och placera de lite varstans i lyssningsrummet?..

[DanNorman]

Lådformen behöver ju inte vara likadan?

[Tangband]

Kan vi få en vy framifrån?

SB elementet är en aning bredare än FUKDIST, men det kanske kan fixas med en låda som blir bredare nedtill ?

[Kraniet]

Inser att baselementet är lite bredare än topplådan..
Men såhär blir det om jag breddar så elementet får plats. Lådan blir 239mm bred alltså.
Men volymen ökar ju också då. 32,5 liter brutto med porten porträknad.

[DanNorman]

Sidomontering går oxå bra.

[Tangband]

Om man vill ha ett gäng såna subbar då, blir de inte jobbiga att placera mtp att en sida lutar som den gör?

Menar, det känns som att den där ser ju bra ut under högtalaren men om man vill ha säg 6st såna och placera de lite varstans i lyssningsrummet?..

Jag tycker det blev skitbra

[Kraniet]

Kan vi få en vy framifrån?

SB elementet är en aning bredare än FUKDIST, men det kanske kan fixas med en låda som blir bredare nedtill ?

Ja precis det är ju en lösning. Men det blir ju då en ganske mycket svårare låda att bygga för hemmapularen.
Lådan ovan går i princip att bygga med en fogsvans. Den går absolut att bygga med en linjal och handcirkelsåg.
