Subwoffer av en kista.1x1000W 8ohm eller 2x500 4ohm?

[Baffel]

Ja just det , 25 liter . Lite onödigt att då fylla de resterande 75 liter i lådan med något.

Då räknar jag på det: volym låda med element, stagning, rör och div i . Struntar i isobarik.

[VintageHiFi]

Slutsteg för sub om man vill ha det monterat i lådan.

https://www.tradera.com/item/340874/457 ... ub-amp-sa1

https://www.tradera.com/item/340874/455 ... sel-mx-250

[Baffel]

Lite OT.

Så mycket effekt? Nä 2x20 W räcker....

Tack loppis ...

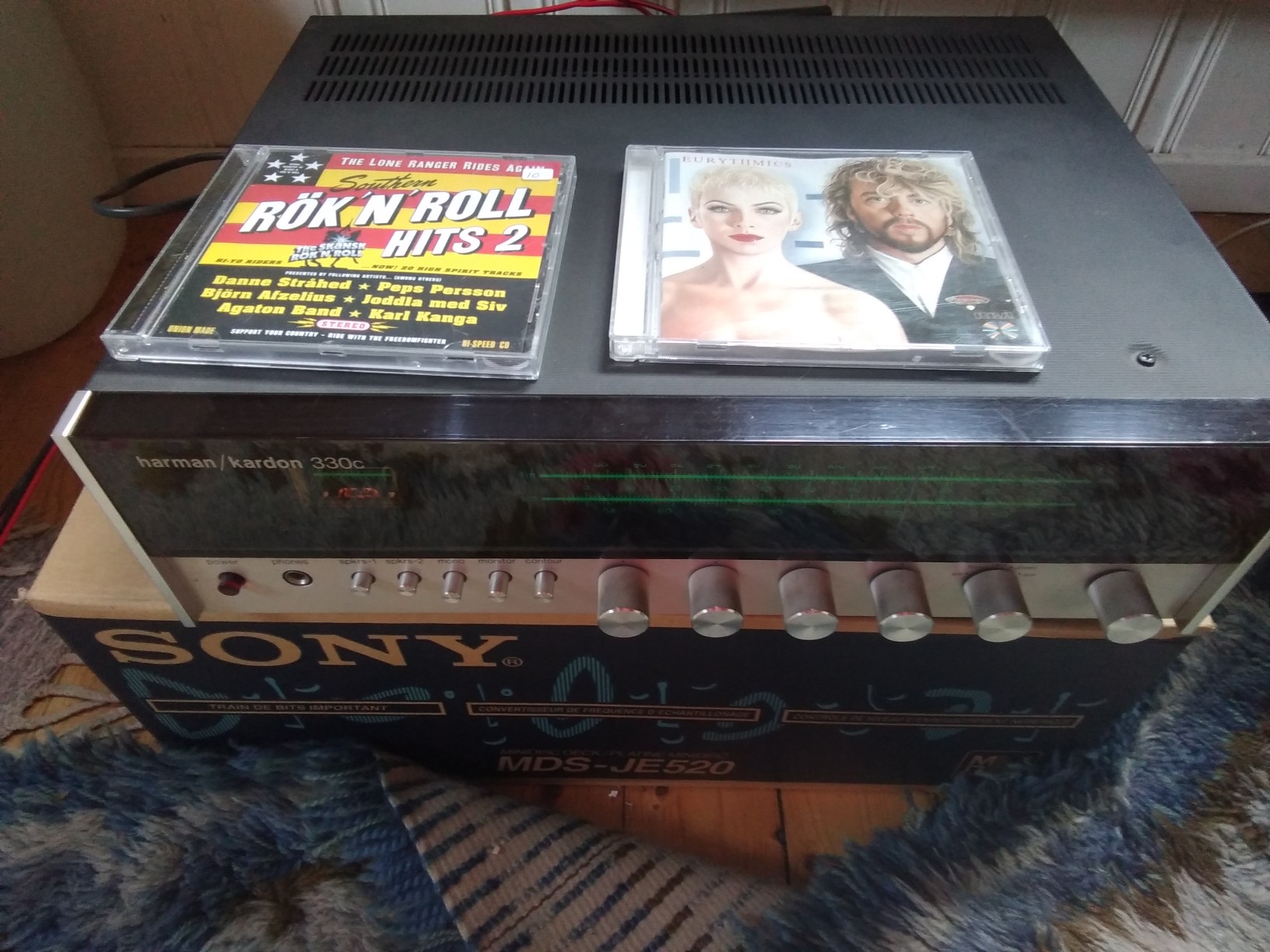

Den är inte repig, bara reflektioner på bilden, eller smuts på linsen.. Funkar perfekt. Kan ej köra JBL-basarna , enbart för att testa, med HKn. Högtalare 8-16 Ohm.
JBL-basarna har jag kört med Aiyima 07 TPA 3255. Joda ,det är allt liv i dem.

Inte ens något skrap i pottar/ omkopplare i HKn. Skruvar ändå upp den för säkerhets skull och kollar så den inte är full med damm.

[Baffel]

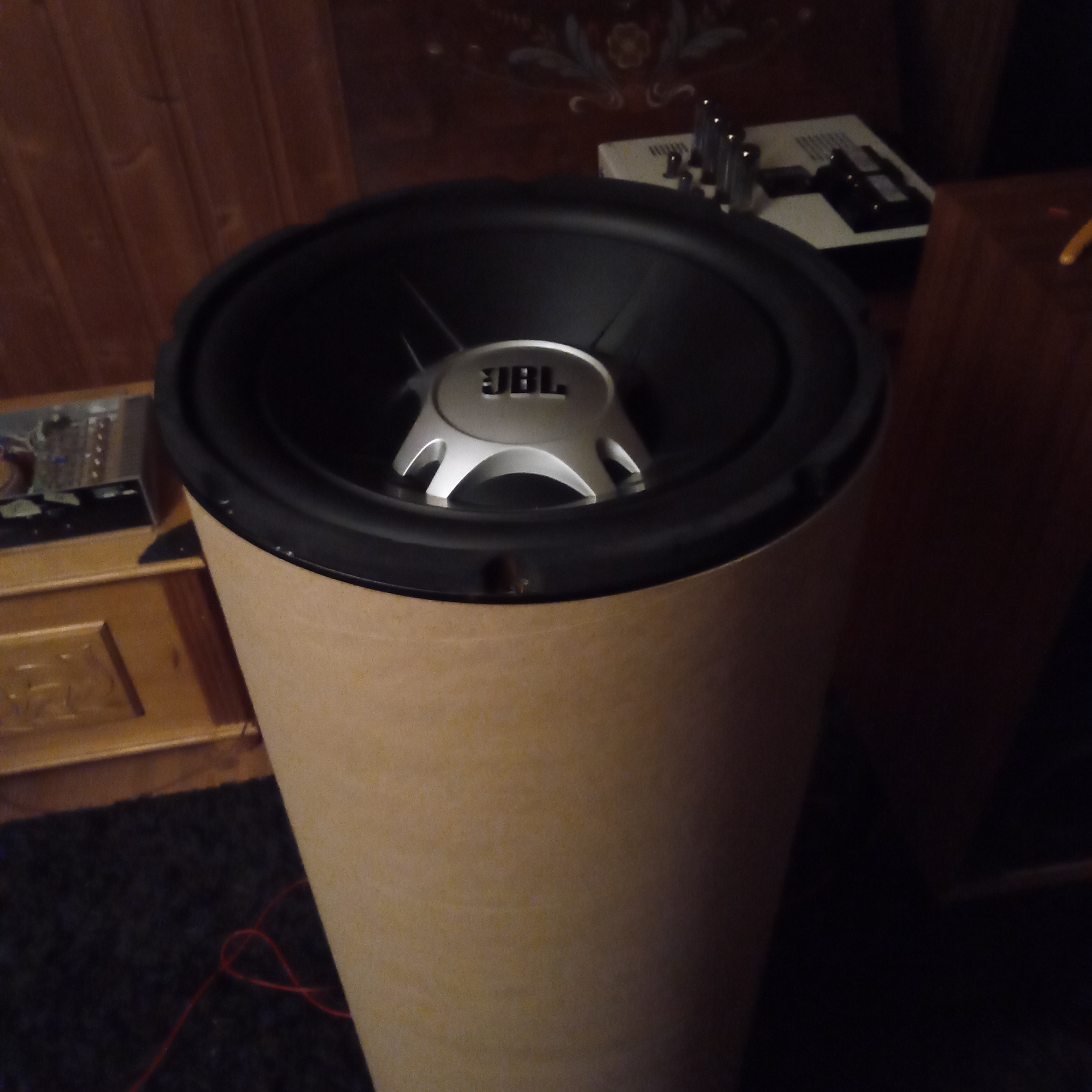

Kom precis på vad jag hade. Ser man på, de passar. Två rör har jag . Testkörning imorgon .

....bara för att få en liten uppfattning om elementen.

[Baffel]

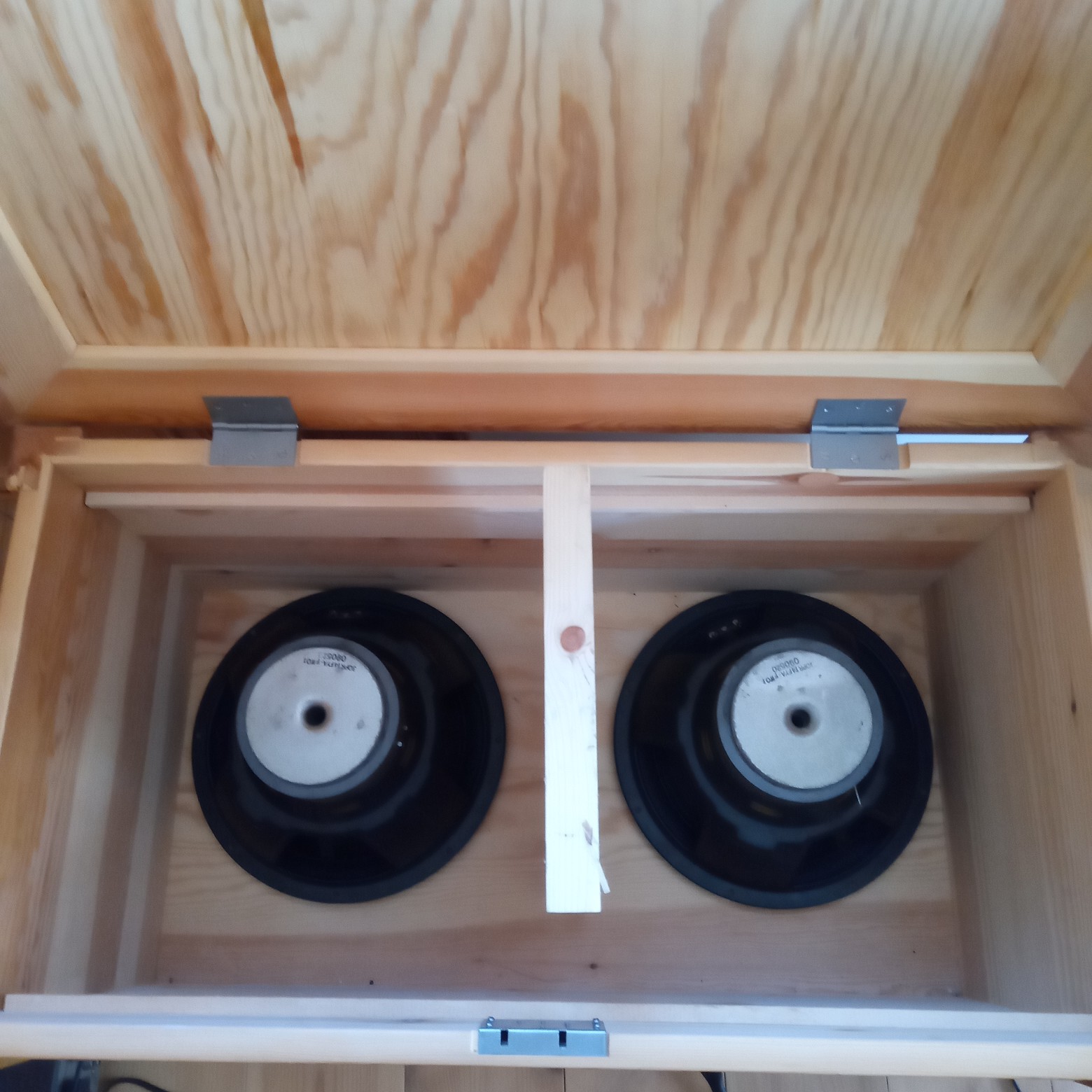

Hur jag räknar jag volymen som själva elementen tar upp i lådan om jag monterar dem så här, någon som har något tips? Jag kan för all del kolla hur mycket vatten de tränger undan genom att placera dem i en bytta och sänka ned den i vatten , men densiteten . Stål har en densitet är 7,85 kg/ dm ^3 . Plåt....hmmmm men det blir ju då hela elementet som tränger undan vatten . Men det kanske duger till?

Det kommer slukas volym. Elementen, skiljevägg, uppstagning av lådan.

Plankan i mitten på bilden ställde jag bara dit för att visa hur jag tänkt. Det blir tätt mellan basreflexen och elementen om det ska monterat nedåtriktat .

99,8 liter är volymen på lådan.

[sammel]

Hur jag räknar jag volymen som själva elementen tar upp i lådan om jag monterar dem så här, någon som har något tips? Jag kan för all del kolla hur mycket vatten de tränger undan genom att placera dem i en bytta och sänka ned den i vatten , men densiteten . Stål har en densitet är 7,85 kg/ dm ^3 . Plåt....hmmmm men det blir ju då hela elementet som tränger undan vatten . Men det kanske duger till?

Det kommer slukas volym, elementen, skiljevägg, uppstagning av lådan.

99,8 liter är volymen på lådan.

Jag skulle.nog räkna magneterna o konen och ett par dl för korgen.
Blir att ta fram formelsamlingen

[Baffel]

Så får det bli.

[Kalejdokom]

Det där har VÄLDIGT liten betydelse i sammanhanget. Man kan uppskatta volymen till kanske 1,5 liter per element och det har mycket marginell betydelse.
Det som avgör mest för avstämningen är hur väl den beräknade längden på basreflexporten stämmer med verkligheten. Min erfarenhet (som jag skrivit tidigare i tråden) som också bekräftas av t.ex. Troels Gravesen, är att längden oftast bara blir ca 70-80% av den beräknade för att nå önskad avstämningsfrekvens. Man måste alltså mäta och prova sig fram för att nå rätt/önskad avstämning - och då har elementens plats i lådan i princip obetydlig påverkan (åtminstone när man har så stor låda som i detta fall).

[Baffel]

Kanon Kalejdokom. Visste inte hur viktigt det är , eller rättare sagt inom ungefärliga marginaler man räknar med volymen på lådan.

Jag vevar igång denna :
http://www.mh-audio.nl/Calculators/BRH.html

Avstämning , hmm ned till 30-35 Hz, typ. Behöver inte gå längre ned med tanke på den musik jag lyssnar på.

[Kalejdokom]

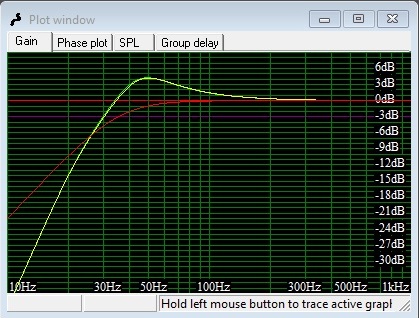

Jag gjorde en snabb simulering i WinISD och då ser man några intressanta saker:
1. Grön kurva är simulerad på 100 liter, Gul kurva är simulerad på 95 liter. Alltså är det helt oväsentligt hur noga du räknar på platsen för element, stag m.m. inne i lådan.
2. Föreslagen avstämning enligt datablad (50 liter per element och avstämning vid 34 Hz) är tänkt för användning i bil. Se grön/gul kurva nedan. I hemmiljö kommer det att låta mycket illa!
3. Elementen funkar däremot utmärkt i sluten låda (röd kurva). Jag rekommenderar alltså att du skippar basreflex och kör slutet.

[Baffel]

Stort tack Kalejdokom. Slutet du sa, slutet det blir.

Beställer terminaler för anslutning . Resten har jag . Eller en liten vända till brädgården och köpa material för innervägg som delar elementen i två sektioner och några typ rundstavar kanske skulle passa till uppstagning av lådan.

[Kalejdokom]

Stort tack Kalejdokom. Slutet du sa, slutet det blir.

Ja och med lite EQ i botten kan du lätt få rak kurva ner till 30Hz. Problemet med kistan är kanske hur du ska få lådan helt tät och stabil.

[Baffel]

Det blir till att EQa framöver.

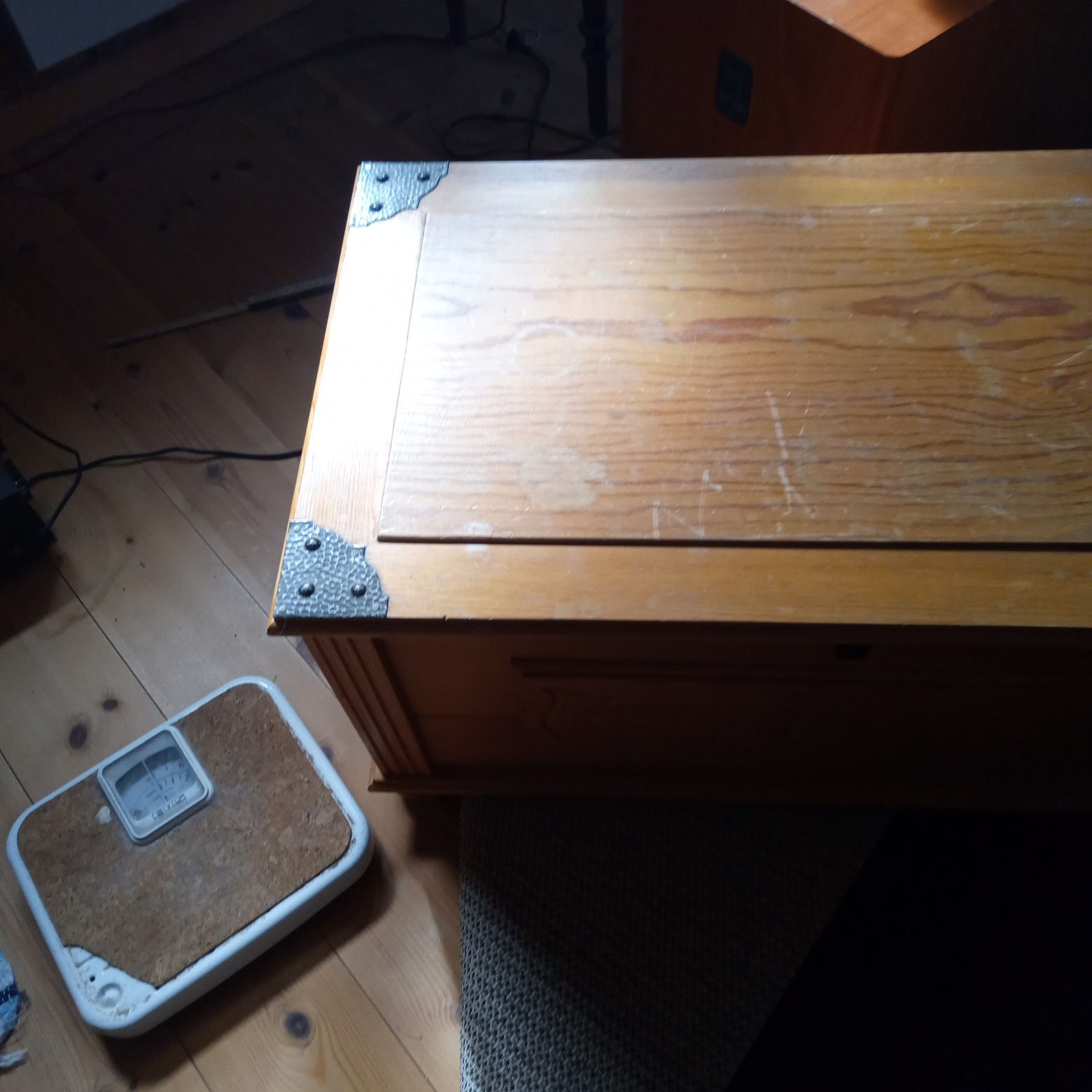

Vänta , jag ska väga kistan . Återkommer....

16 kg tom. Duger det till? Sandfyllda väggar? Nuffe sa i denna tråden :

Lådan/kistan tror jag inte behöver sand o dylikt, om den inte är för lätt. Väggarna ser ganska rejäla ut och kanske bara behöver något stag.
Däremot botten ser klen ut i bilden. Ska du dessutom ha elementen där behöver den förstärkas ordentligt, ex 2 lager mdf.

Jag undersöker i alla fall botten och ser om det behövs förstärkas.

[Kalejdokom]

Och hur har du tänkt med locket? Det vore ju snyggt att täta lådan med en skiva under locket så kan du behålla locket med gångjärn. Kanske ha någon plats för förvaring överst under locket?

[Baffel]

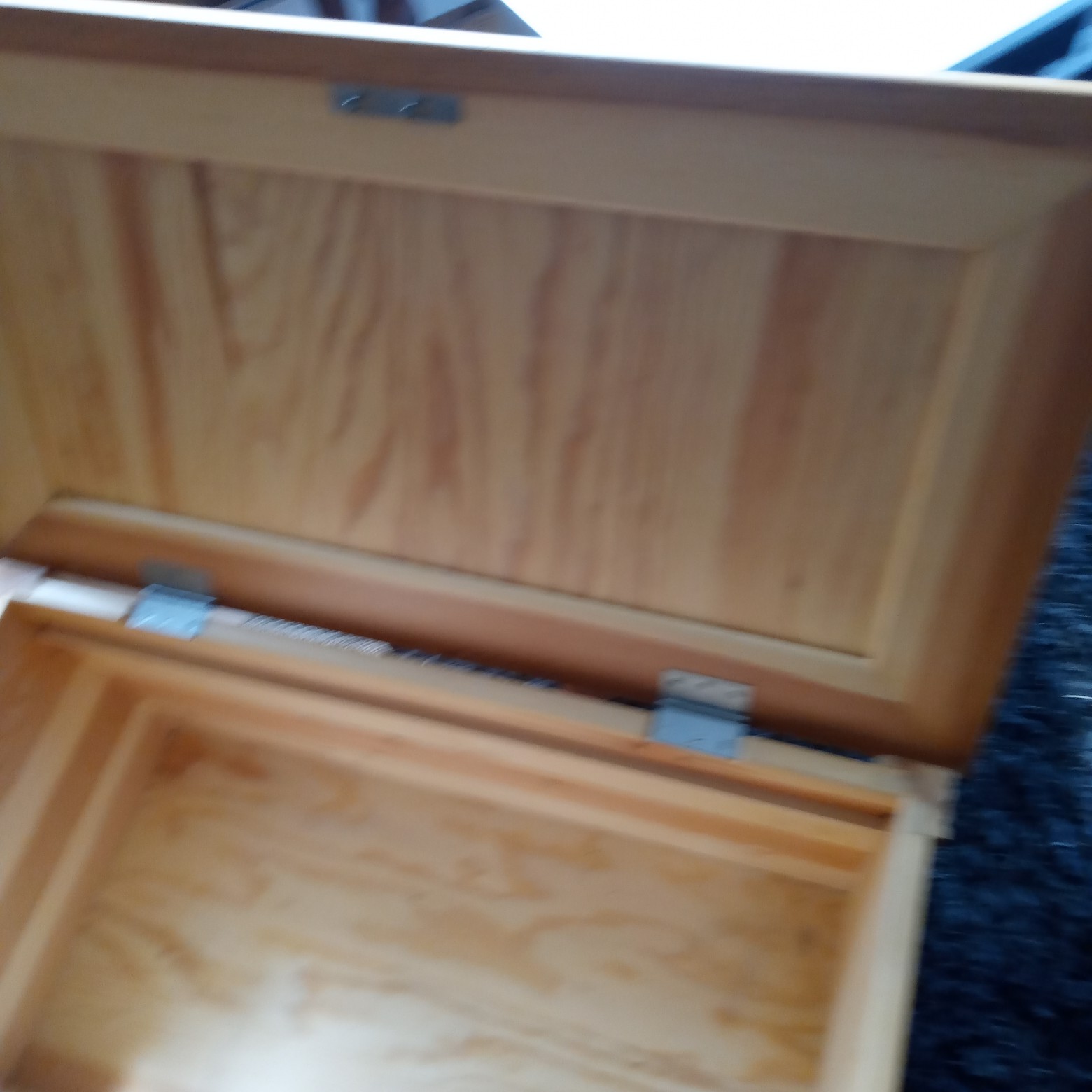

Min tanke är att behålla lådan som den är. Locket får efter montering limmas/ skruvas fast så det blir helt tätt. I själva lådan kan jag göra hur som helst. Botten på lådan var bara en tunn träskiva så det måste jag såklart fixa till. Lite bilder.

IMG_20210424_134656_copy_1560x1560 (1).jpg (218.04 KiB) Visad 2259 gånger

Repat på locket. Det kan jag slipa till. Ej faner. Aha märker nu, även själva locket har en ram, det är detsamma tunna typ av skiva där som i botten. Får jag fixa till det med. Varför då kista kanske man kan undra. Därför att det är ett kul projekt, jag tycker vanliga kubbasmoduler är fula, kistan skulle ändå slängas så...

IMG_20210424_134601_copy_1560x1560 (1).jpg (244.82 KiB) Visad 2259 gånger

[Baffel]

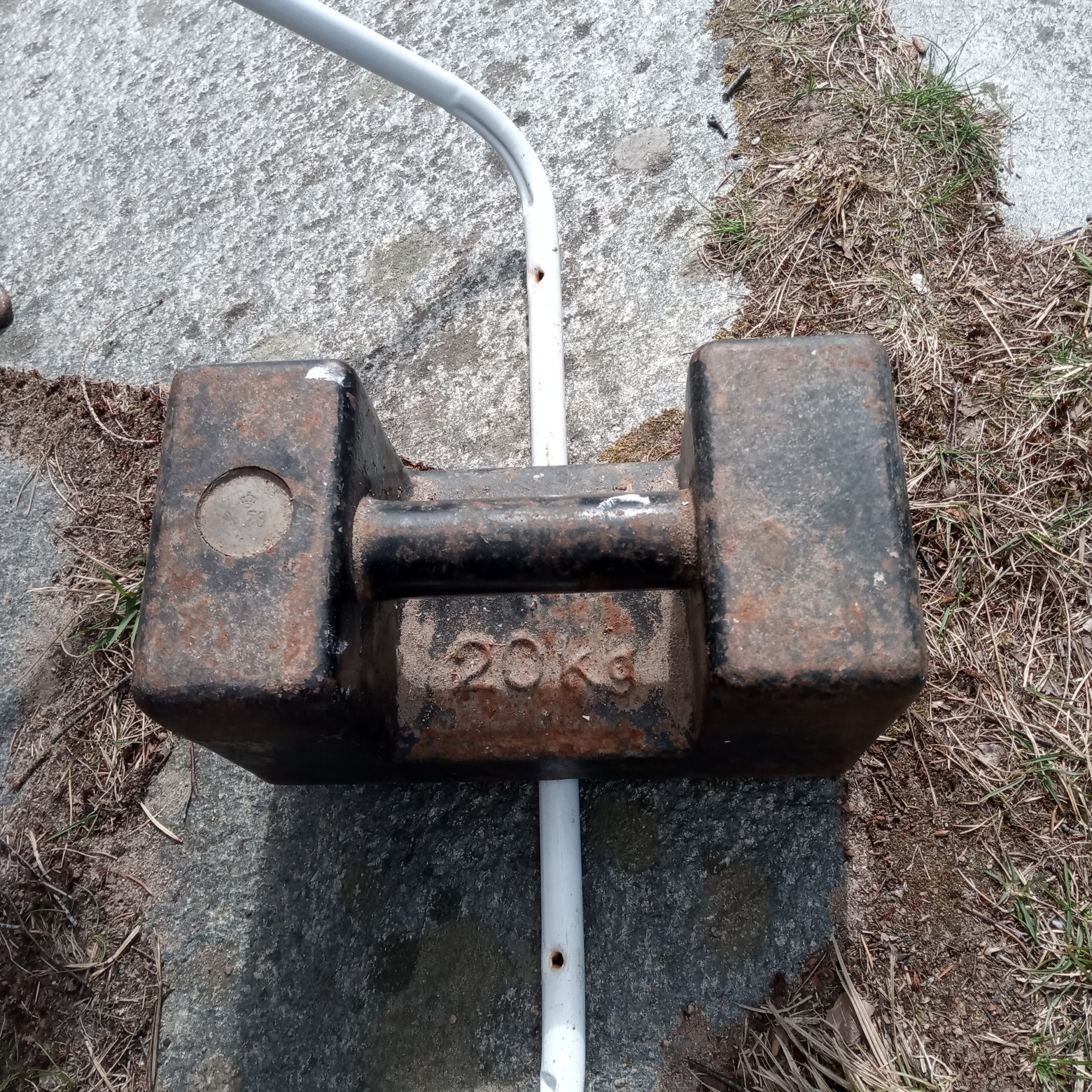

Hittat några vikter som jag skulle kunna använda för stabiliteten . 20 kg vikter. . 21x12x9 CM. Det skulle ju få mer stabilitet på lådan , som nu väger 16 kg tom.

Sandfyllda väggar för subwoffer har jag för mig I-or skrev att det är bara hifidumt.

[sammel]

Spännande baffel
Heja heja.

[Nattlorden]

Skulle sätta en skiva internt... så du inte limmar locket och sen det visar sig ändå inte vara tätt.

[Baffel]

Tack sammel.

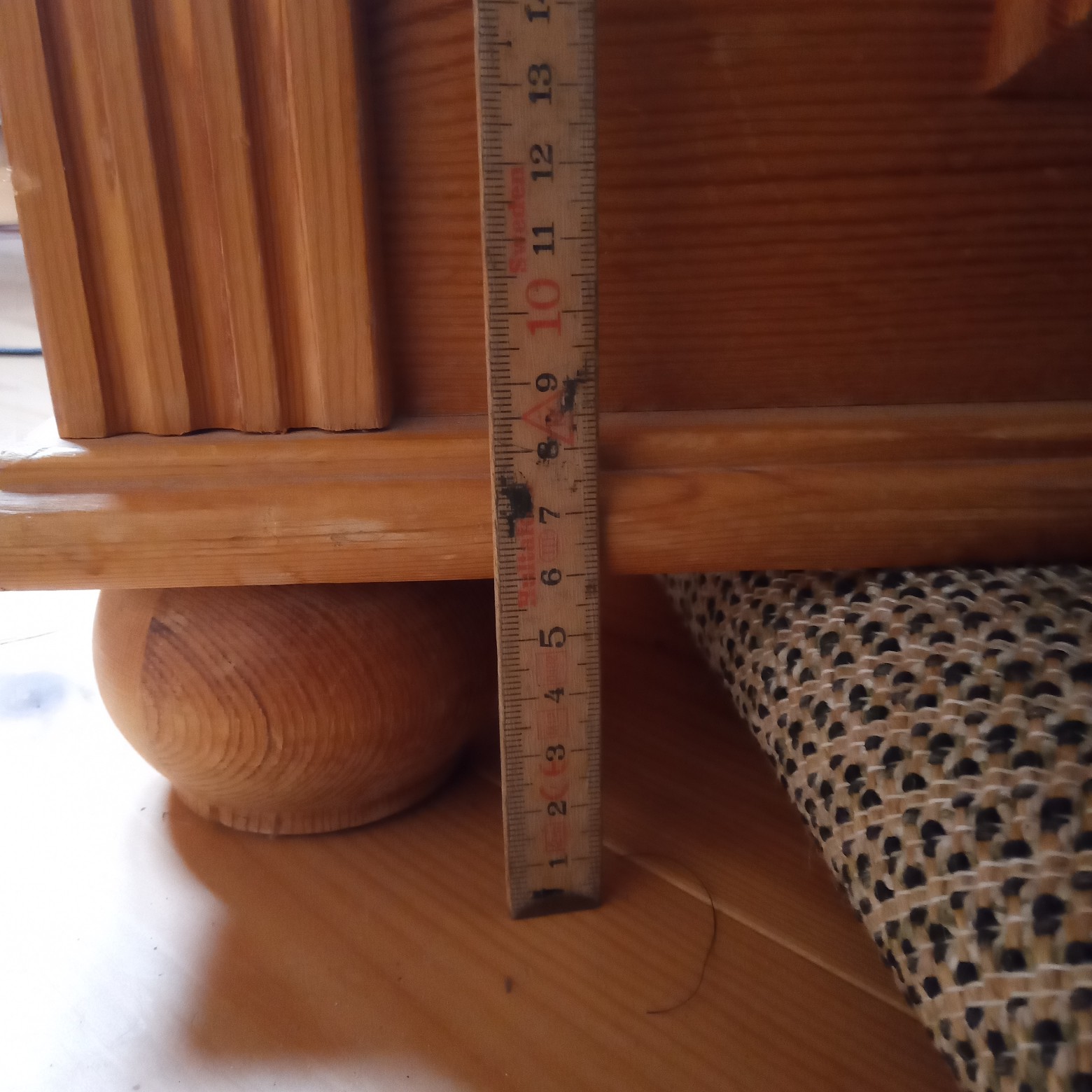

Kom på en sak. Spalt 6 cm. Duger det till om elementen ska vara riktade nedåt?

Edit. Jag kan öka luftspatlten, om nu det behövs? Tar då bort tassarna och sätter dit något mellan dem och kistan.

[Baffel]

Skulle sätta en skiva internt... så du inte limmar locket och sen det visar sig ändå inte vara tätt.

Har du rätt i. Ja, det vore ju för trist att behöva göra om eller kladda dit en massa lim osv utanpå i efterhand.

[Calleberg]

Och sänk ner den skivan lite, så har du utrymme för hifi tidningar, sladdar, mobilladdare, manualer eller whatever.

[NADifierad]

Jag har gjort ett liknande bygge av en större trälåda.
Jag klädde den invändigt med spånskiva. rikligt med lim så att det blir en homogen skrammelfri konstruktion.
Kan vara lämligt med en gummilist under locket för att även där eliminera skrammel.
Min trälåda funkar som databord och sub. Däri huserar just nu en femtontums Beyma-bas.

Har du möjlighet, så höj fötterna på kistan, så att du kan montera ena basen med korgen utåt.

[Baffel]

Och sänk ner den skivan lite, så har du utrymme för hifi tidningar, sladdar, mobilladdare, manualer eller whatever.

Smart.

[Baffel]

Jag har gjort ett liknande bygge av en större trälåda.
Jag klädde den invändigt med spånskiva. rikligt med lim så att det blir en homogen skrammelfri konstruktion.
Kan vara lämligt med en gummilist under locket för att även där eliminera skrammel.
Min trälåda funkar som databord och sub. Däri huserar just nu en femtontums Beyma-bas.

Har du möjlighet, så höj fötterna på kistan, så att du kan montera ena basen med korgen utåt.

Tackar för tips. .

Nja utåt. Det är bara 6 cm, lite högre om jag höjer upp till golvet. Hur nära golvet kan elementet då vara?

[NADifierad]

Det räcker med någon centimeter fritt under magneten, skulle jag tro.

[Baffel]

Mja ...

Vad bra .En lite peng på golvet,ser jag. Den lägger jag i kassan till inköp av DSP

[NADifierad]

Kanske ser lite skumt ut .

[Nattlorden]

Kanske ser lite skumt ut .

En kista på styltor.... jo.... mer än lite skumt...

[Baffel]

....Letar verktyg/ maskiner nu....Fick jag anledning till att rensa i källaren . Bara en sådan sak.

P.s jag vet var grejerna är men lite vårrensning skadar ju inte.

[Harryup]

Du kan testa med lite människokött som ljudabsorbent i kistan. Om du får svårt att få tag på det skulle du som alternativ kunna ta griskött som kan tänkas fungera lika bra.

Nä, har faktiskt mätt frekvensgången genom en fläsksida, läckte som ett såll vid i princip alla frekvenser. Så vi gav upp tanken på att mäta genom magen på en människa.
Nått tjockare behövs, kanske delfinkött eller panda.
