Baffel skrev:Peter
Av ren nyfikenhet . Du som varit med ett tag. Har det som sägs i den där wikilänken någon gång varit "sanning" , alltså gårdagens sanning men nya rön, ny kunskap har omkullkastat det?
Nej, inte som jag känner till. Säkert är det en "sanning" för många som inte känner till hur de fysiska lagarna ser ut.
I denna Wiki artikel finns följande text gällande historia. Inte ens det skriver jag under på.
Wiki skrev:History

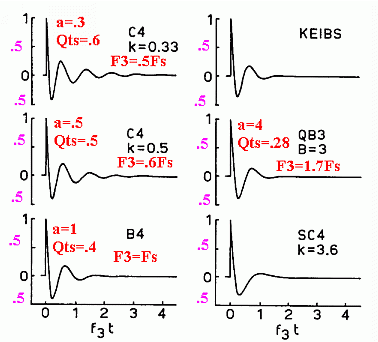

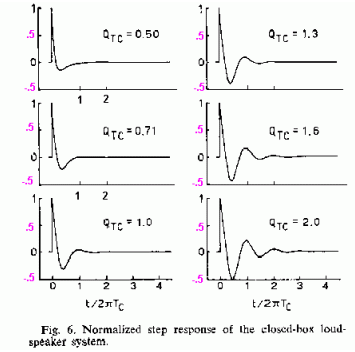

The effect of the various speaker parameters, enclosure sizes and port (and duct) dimensions on the performance of bass reflex systems was not well understood until the early 1960s. At that time, pioneering analyses by A.N. Thiele and Richard H. Small related these factors in a series of "alignments" (sets of the relevant speaker parameters) that produced useful, predictable responses. These made it possible for speaker manufacturers to design speakers to match various sizes of enclosures, and to match enclosures to given speakers with great predictability. All of this is constrained by the laws of physics, which is covered in detail in Thiele and Small's work.
Redan den 2 oktober 1953 lämnade Stig Carlsson in sin patentansökan på Svenska PRV gällande en Ljudåtergivningsapparat, omfattande en förstärkare och en högtalare, jämte högtalare för en dylik ljudåtergivningsapparat. Detta var med basreflexprincipen som grund fast med införd resistans för att uppnå vissa fördelar. Patentet beviljades den 9 juni 1961 och publicerades den 5 september 1961. Patentet beviljades även i USA, Tyskland, Storbritannien och Frankrike. 1953 är långt före Thiele&Small publicerade sina artiklar. Stig började fila på detta 1949. Det är 72 år sedan.
Så, alla ni 72-åringar, redan då ni föddes så fixade Stig detta. En sak till, år 1949 hade Stig en basmodul för hörnplacering. Lådan var i betong och elementet var 15".
Stort, otympligt eländigt. Hur fixa något av detta till en bred publik av konsumenter som också vill ha lite förmer än en rördriven radioapparat? Fanns bara rör. Fanns ingen stereo, utom hemma hos Klipsch som hade hörnhorn med 15" bas.

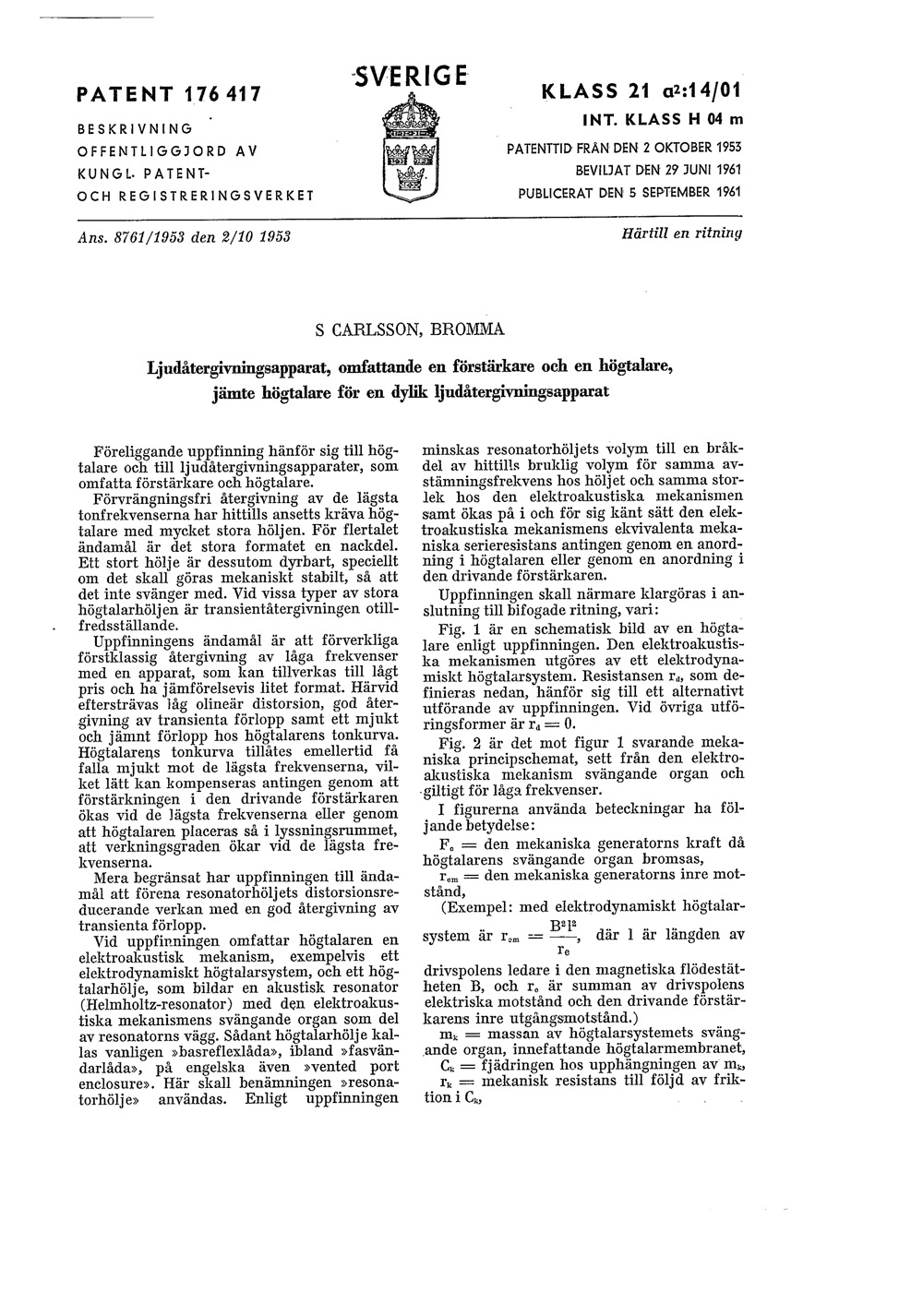

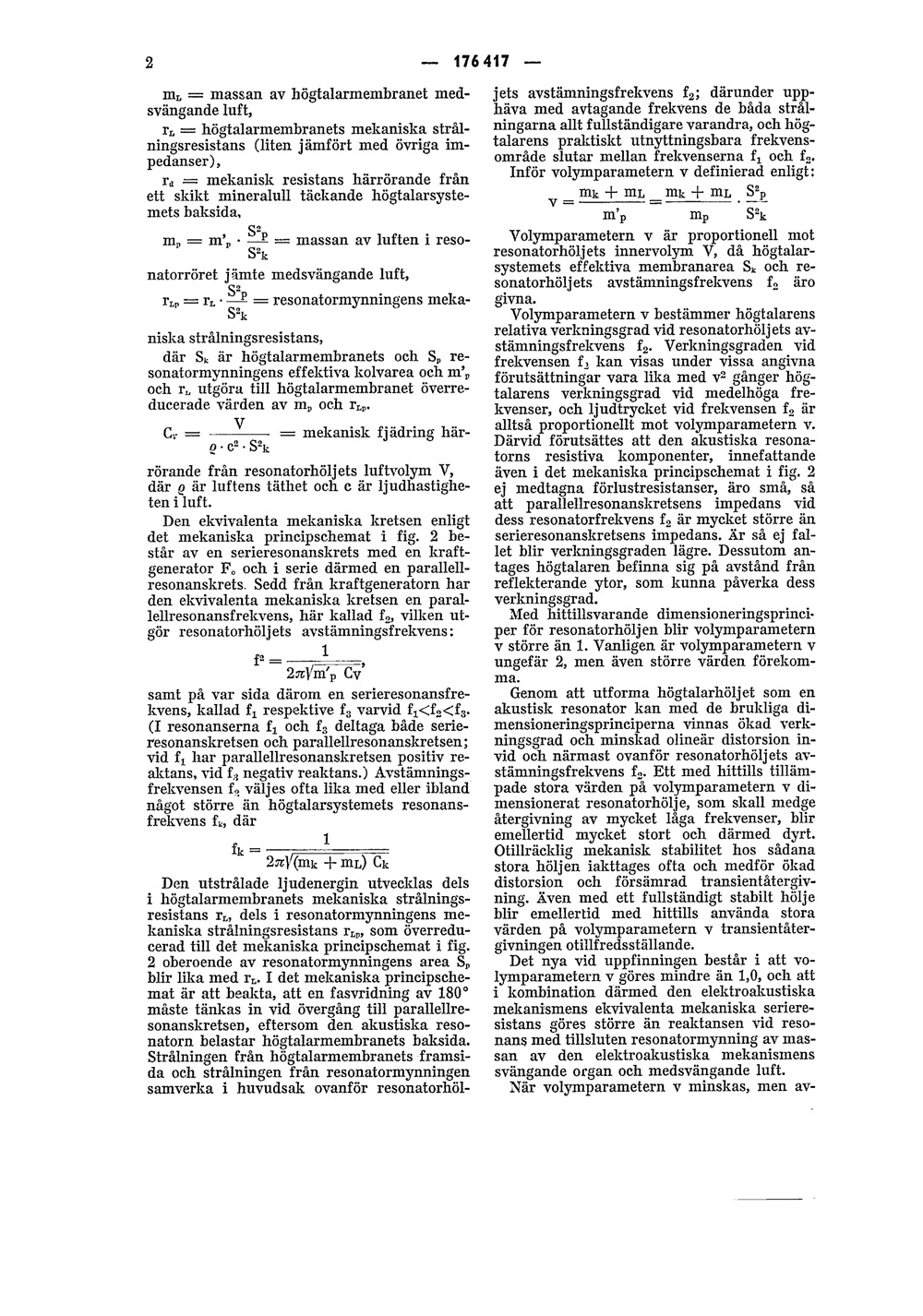

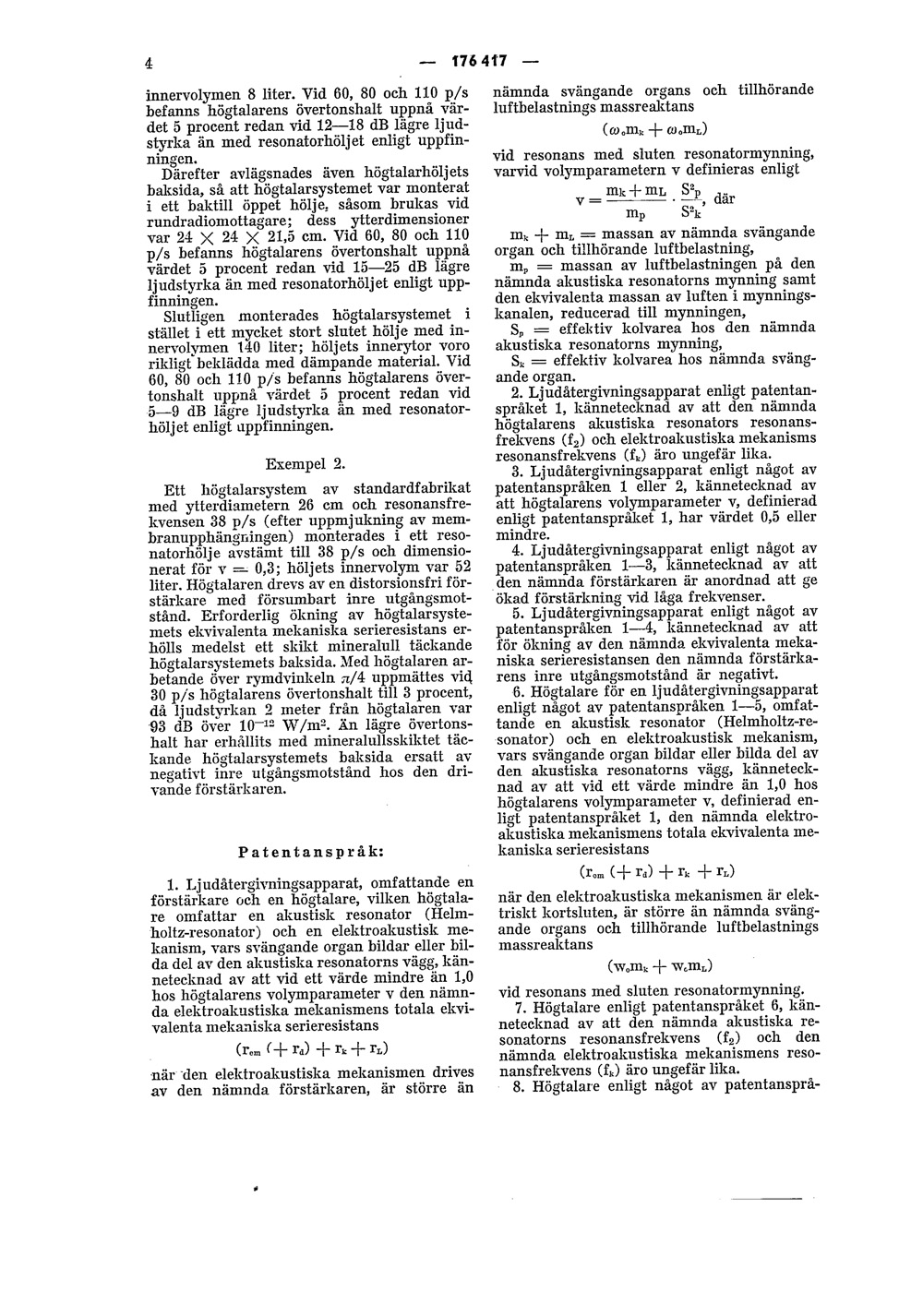

Från Svenska Patentansökan:
Läs gärna Exempel 1 och Exempel 2!
- SE176417C-6.jpg (59.15 KiB) Visad 2249 gånger
- SE176417C-1.jpg (402.15 KiB) Visad 2249 gånger
- SE176417C-2.jpg (482.07 KiB) Visad 2249 gånger
- SE176417C-3.jpg (504.97 KiB) Visad 2249 gånger
- SE176417C-4.jpg (469.51 KiB) Visad 2249 gånger
- SE176417C-5.jpg (98.13 KiB) Visad 2249 gånger
Så här skriver Stig själv i ett dokument:
Stig Carlsson skrev:Stig Carlsson: Högtalarkonstruktioner 1953 – 1975
Den här sammanställningen avser att ge något av bakgrunden till mina högtalarkonstruktioner, dock utan anspråk på fullständighet.
Att redovisa högtalarkonstruktioner utan att nämna något om tekniken bakom valet av högtalarelement eller om den mätteknik, som varit vägledande vid det dimensioneringsarbete, som gett högtalaren dess tonkurva, innebär att viktiga frågor utelämnas, som kan vara avgörande för hur intentionerna bakom konstruktionen förverkligas. Inte desto mindre har antagligen denna sammanställning en funktion att fylla, och till frågan om mätmetodiken finns det med säkerhet skäl för mig att återkomma.
Frågeställning 1:
Hur bör högtalarens basdel utformas för att till låg kostnad kunna återge det lägsta basregistret förstklassigt, dvs med låg distorsion och god transientåtergivning?
Det fysikaliska problemet:

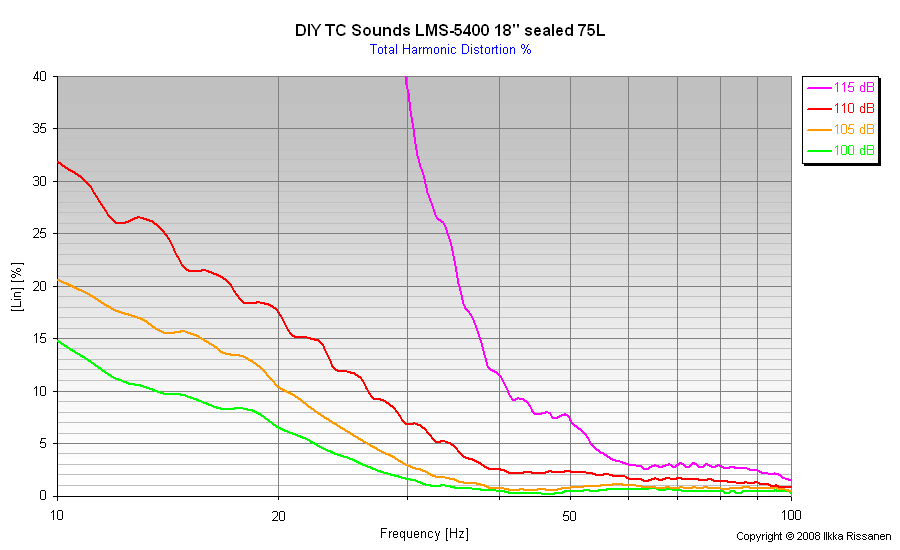

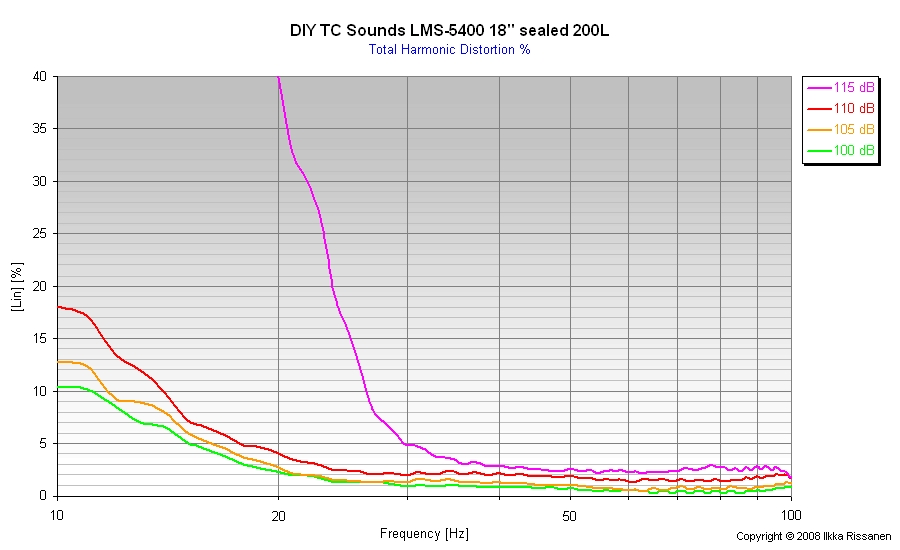

Förmågan att återge det lägsta basregistret bestäms bl.a. av högtalarens förmåga att förflytta en tillräckligt stor luftvolym. Den volymförflyttning som krävs för att alstra en viss akustisk effekt i fritt fält är nämligen omvänt proportionell mot frekvensens kvadrat. Därav behovet av stora högtalarmembran, som för bibehållen verkningsgrad ner till basregistrets lägsta frekvenser kräver ofta ohanterligt stora högtalarhöljen.
En lösning (1953):
Basreflexlåda kallas den typ av högtalarhölje, som bildar en s k Helmholtz-resonator, där högtalarelementets membran utgör del av resonatorvolymens vägg. Basreflexlådan erbjuder den fördelen, att högtalarmembranet kan använda Helmholtz-resonatorn som akustisk förstärkare med en mot lägre frekvens ökande verkningsgrad; vid det återgivna frekvensområdets undre gräns kan luften i Helmholtz-resonatorns mynning fås att utföra nästan hela luftförflyttningen. En väsentlig inbesparing av behövlig membranarea och behövligt membranutslag blir därigenom möjlig.
Basreflexlådan beskrevs första gången 1930 i en amerikansk patentansökan av Thuras, men publicerade beskrivningar under åren fram till och med år 1953 saknade närmare uppgifter om hur högtalarens egenskaper kunde styras med hjälp av dimensioneringsparametrarna. Mina undersökningar vid Kungl. Tekniska Högskolans laboratorium för elektroakustik visade bl. a. att under basreflexlådans avstämningsfrekvens avtar förmågan till god återgivning snabbt, och att högtalarens relativa ljudtryck vid lådans avstämningsfrekvens är i huvudsak proportionellt mot:
1. lådans innervolym,
2. den totala svängande massan hos högtalarelementets membran och medsvängande luft,
3. kvadraten på lådans avstämningsfrekvens,
4. och omvänt proportionellt mot kvadraten på högtalarelementets membranyta,
medan vid givet högtalarelement och given avstämningsfrekvens hos lådan högtalarens relativa ljudtryck vid den övre av de båda frekvenser, där högtalarens elektriska impedans har maximum, är i huvudsak omvänt proportionellt mot:
5. högtalarelementets totala ekvivalenta mekaniska resistans. (Som referensljudtryck används här - vid oförändrad inspänning - högtalarens ljudtryck i den övre delen av det frekvensområde, där högtalarmembranet alltjämt sänder i huvudsak som en ideell kolv, men där membranrörelsen övergått till att bli helt massbestämd.)
Jag fann att – vid givet högtalarelement och given lådavstämningsfrekvens – mindre lådvolymer än de dittills praktiserade var inte bara användbara utan till och med att föredra, under förutsättning att högtalarelementets totala ekvivalenta mekaniska resistans ökades, t.ex. genom att placera ett skikt glasull mellan högtalarelementet och lådans innervolym eller genom att låta den drivande förstärkaren ha ett negativt inre utgångsmotstånd.
Kombinationen av en minskad lådvolym och en ökad ekvivalent mekanisk resistans hos högtalarelementet patentskyddades. Dimensioneringsprincipen har använts till att konstruera högtalare som haft högtalarmarknadens rakaste tonkurvor vad den undre delen av basregistret beträffar, om inverkan av lyssningsrummets vägg och golv invid högtalaren medräknas.
Med enkla 10" bashögtalarelement och inbyggd slutförstärkare hade Elektronlund LOAS 1001 (marknadsförd 1959- 62) och Sonab OA-6 (marknadsförd 1966- 70) återgivning till 26 Hz (-3 dB). Med av mig framtagna 6,5" högtalarelement hade Sonab OA-116 (marknadsförd 1975 - 78) och Sonab OA-2212 (marknadsförd 1976 - 78) återgivning till 27 à 28 Hz (- 3 dB) med valfri förstärkare.
Efter 1953 har fackvärldens kunskaper om basreflexlådans dimensioneringsmöjligheter successivt ökat, främst genom publiceringar av Beranek i USA 1954, av Novak i USA 1959, av Thiele i Australien 1961 och i USA 1971 och av Small i Australien 1971 och i USA 1972 och 1973. Giltighetstiden för mitt USA-patent löpte ut först i maj 1979, och Ståhls bashögtalare Audio Pro B2-50 föll vid sin introduktion i USA under detta patent.
Frågeställning 2:
Hur bör en högtalare för användning i bostadsrum utformas, vad avser högtalarelementens placering och orientering, för att till den mänskliga hörseln korrekt kunna överföra ett maximum av information?
Några fysikaliska och psykoakustiska utgångspunkter:
Allt ljud strålas med ett för den enskilda typen av ljudkälla karaktäristiskt riktningsmönster, och riktningsmönstret varierar med frekvensen. Med ljudkällan placerad i ett rum reflekteras ljudet av rummets begränsningsytor, och ljudet får ett för ljudkällan och för rummet karaktäristiskt rumsligt tidsförlopp.
Osv. . . . .
Stig Carlsson valde att inte göra några rättsliga åtgärder i USA gentemot Audio Pro. Stig gillade Karl-Erik "
Kalle" Ståhl som i sitt examensarbete från KTH utgick från Stigs gamla arbete då Kalle konstruerade sin basmodul B2-50. Vi umgicks ju allihop på den tiden det begav sig. Idag 72 år senare kan man läsa "
Fake News" på Wiki eller höra fantasier till missfoster hur basreflex låter eller funkar.
Så, Baffel, jag hoppas mitt svar ger någon klarhet över historiebeskrivning och basreflexprincipens för och nackdelar.
Case Closed på denna front.
Men I-or har säkert en del ytterligare att tillföra ämnet för ökad förståelse och insikt i den akustiska världen och även den psykoakustiska. Jag skriver mitt, så gott jag kan. Vid tillfälle blir det fortsättning i Steindl-tråden.
En sak är säker, jag gillar min gamla 10" Bremenbas.
Man kanske skulle göra en serie till? Vem vet?
