GDS-projekt: rörförsteg - Revision av kraft!

[Morello]

Inte för sent - jag beställer ingenting innan prototypen är verifierad och mätdata har publicerats; ingen skall köpa grisen ur säcken!

[juanth]

Jag röstar för ett extra rör, det är en liten kostnad om man löser problemet.

Absolut.

[Morello]

Har ritat in parallellkopplade sektioner i ingångstrioden (ECC83).
Det blir således totalt åtta elektronrör per komplett försteg.

[radelius]

Jag kan inte hålla mig, sätt upp mig på listan för kort (både kraft, riia och linjesteg) och trafo

[peterh]

Jag kan inte hålla mig, sätt upp mig på listan för kort (både kraft, riia och linjesteg) och trafo

Får jag föreslå att åtminstånde ett ex tas med till nästa DIY möte ?

[radelius]

Det kan tänkas

[Morello]

DHL påstår att mönsterkorten skall dyka upp idag.

[PerStromgren]

DHL påstår att mönsterkorten skall dyka upp idag.

Fint, då får vi se mätningar i kväll, va?

[Morello]

Mja, har inte fått paketet från Digikey ännu.

[Morello]

Nu dök det upp paket från Digikey.

[Morello]

Nu är även mönsterkorten på plats. Det skall bli en riktigt festlig måndagskväll med lödkolven i hand.

[Fostex]

Kul! Ser fram emot kommande uppdateringar, gärna med bilder och mätdata.

[Morello]

Löder i skrivande stund. Snart dax att provköra ingångsdiffen.

[Morello]

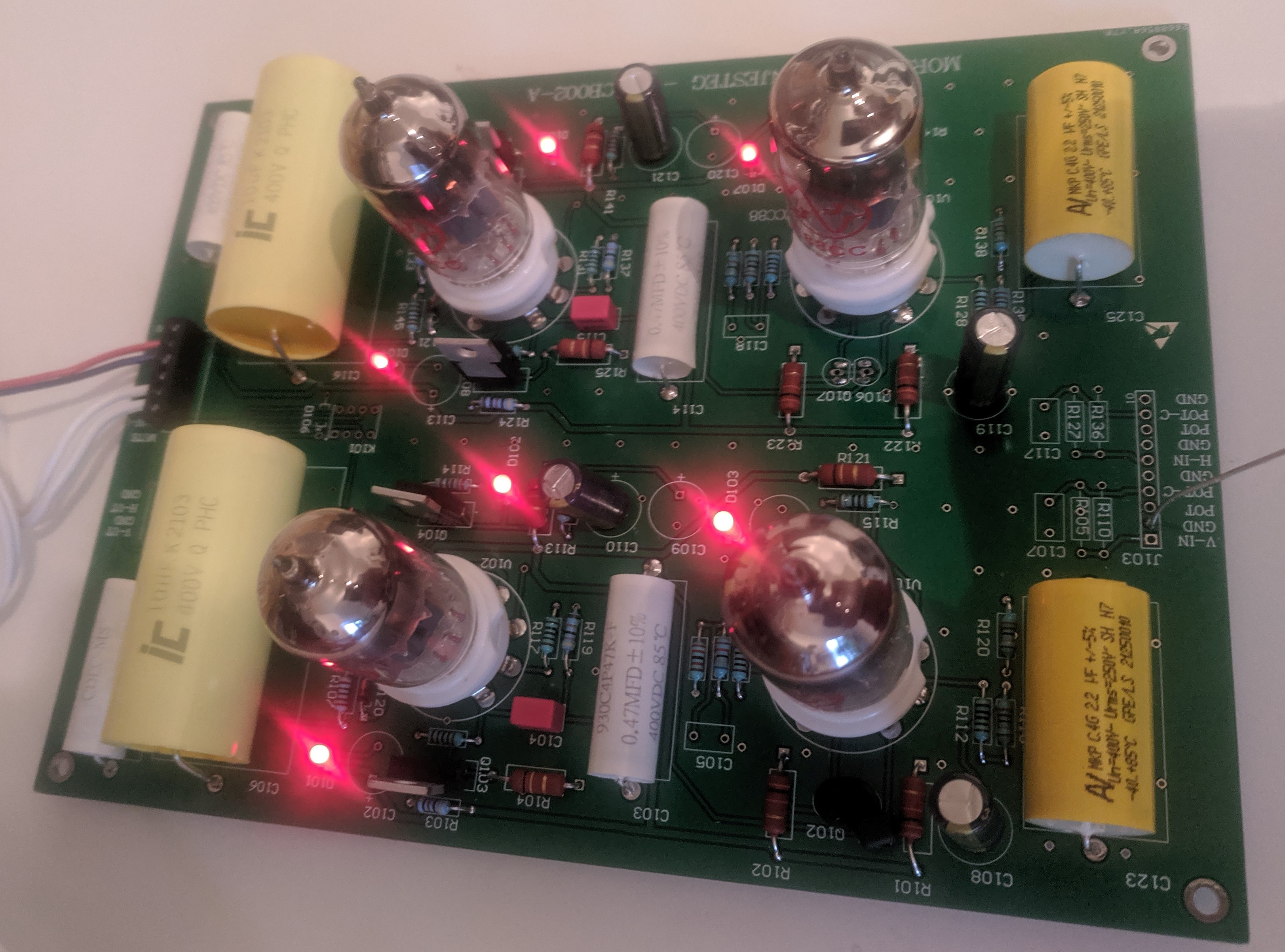

Det tar sig:

[Morello]

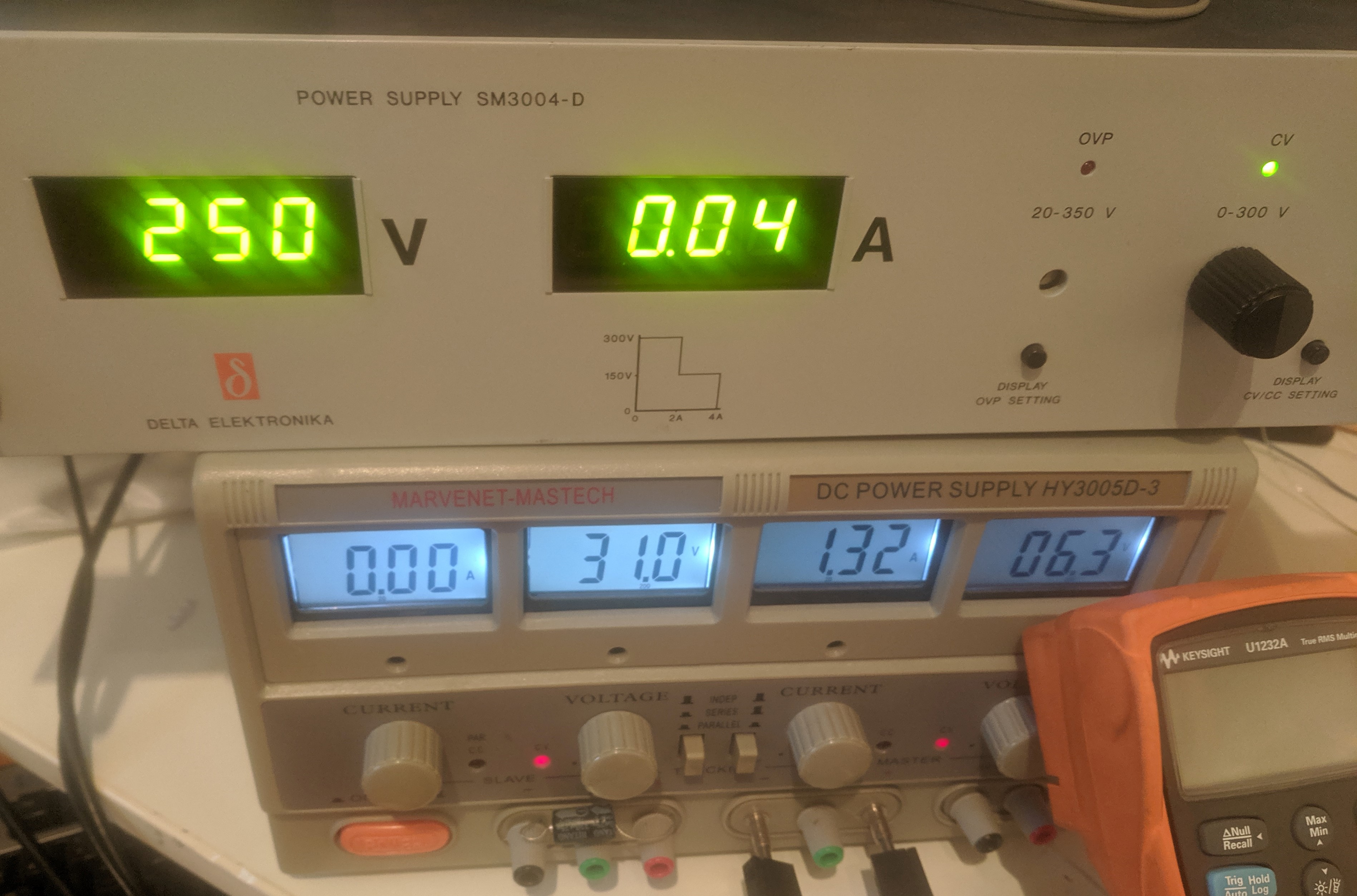

Testkörde med labbaggregat:

[tordnilsson]

Spännande, stiligt bygge !

[Almen]

Ja, väldigt kul att följa!

[Fostex]

Fint! Ser att strömspegeln vid ena diffparet inte är ditlödd, är det i testsyfte, eller har du hittat något som inte fungerade som tänkt?

[Morello]

Fint! Ser att strömspegeln vid ena diffparen inte är ditlödd, är det i testsyfte, eller har du hittat något som inte fungerade som tänkt?

Observant! Strömspegeln var förstås inte jättefinurlig i kombination med rörens ganska låga anodresistans. Mycket märkligt att ingen noterat det.
Jag kopplade helt sonika bort trissorna och nu ser det lovande ut. Jag hann inte laborera så mycket igår, men THD vid cirka Vut=20 Vrms och 1 kHz landade strax under 0,005%. Det finns utrymme för förbättring - viloströmmar etc. skall justeras under kvällen. Bland går diffsteget och GK-steget på lite väl snål ström.

Sedan skall kraftaggregatet bestyckas och testköras, men just nu är det trevligt med labbagregatet - Delta Elektronika gör mycket fina aggregat för övrigt.

[Morello]

Nu börjar det se riktigt fint ut. THD+N vid 4 Vrms in och 1 kHz ligger strax över -100 dB (0,001%).

Läckströmmen i C119 och C108 var väl stor vilket fick till följd att diffsteget hamnade ur balans.

[Laila]

Jag kan inte hålla mig, sätt upp mig på listan för kort (både kraft, riia och linjesteg) och trafo

Dito . . . typ.

[MacBruce]

Nu börjar det se riktigt fint ut. THD+N vid 4 Vrms in och 1 kHz ligger strax över -100 dB (0,001%).

Läckströmmen i C119 och C108 var väl stor vilket fick till följd att diffsteget hamnade ur balans.

Nu snackar vi Präzision! Är starkt benägen att teckna mig för ett inköp, men för närvarande slänger jag (av utrymmesskäl) ut en massa icke fungibla apparater med den ena näven och köper med den andra näven in – ibland äldre men fungibla för mina akuta behov – apparater med den andra näven. Väntar med komponentinköp till din apparat tills sakernas tillstånd har stabiliserat sig. (Är själv förvånad över min karaktärsfasthet! ).

[Morello]

Hann inte sammanställa mätningar igår. Bör påpekas att den extraordinärt låga distorsionen om cirka 0,001% avser 100 kohms last.
Ikväll blir det en helkväll med att bestycka kraftkortet. Det börjar suga ordentligt i rörslutstegstarmen.

[Erik_Johansson]

Det börjar suga ordentligt i rörslutstegstarmen.

Det tror jag många här skulle vara sugna på att komplettera med.

/Erik

[JM]

Hann inte sammanställa mätningar igår. Bör påpekas att den extraordinärt låga distorsionen om cirka 0,001% avser 100 kohms last.
Ikväll blir det en helkväll med att bestycka kraftkortet. Det börjar suga ordentligt i rörslutstegstarmen.

Med eller utan utgångstrafon?

JM

[Rydberg]

Hann inte sammanställa mätningar igår. Bör påpekas att den extraordinärt låga distorsionen om cirka 0,001% avser 100 kohms last.
Ikväll blir det en helkväll med att bestycka kraftkortet. Det börjar suga ordentligt i rörslutstegstarmen.

Med eller utan utgångstrafon?

JM

Försteget har ingen utgångstrafo. Om du menar ett eventuellt kommande rörslutsteg så kommer det ha en utgångstrafo vågar jag påstå.

[Morello]

Det blir förstås en utgångstraf, men det kan vi återgå till i en annan tråd.

[Ryssen 2]

Följer med intresse..

[Morello]

Det börjar suga ordentligt i rörslutstegstarmen.

Det tror jag många här skulle vara sugna på att komplettera med.

/Erik

Ja, en perfekt somrumsanläggning för konnässören. Men låt oss ta en grogg i sänder - försteget kommer som bekant före slutsteget.

[Morello]

Bestyckade kraftkortet igår och började laborera. 250 V-regulatorn oscillerar - nya friska tag under kvällen.
