Sanningens bastardbarn, Dolores MKI, långtidslyssnade

[landa]

Finns ju de som försökt kompensera sådant, genom att ha korskoppling mellan vänster och höger högtalare och extra högtalarelement till att stråla kompensationsklang. Polk Audios Stereo Dimensional Array t.ex.

Var inte mirsch inne på liknande tankegångar?

[peetwa]

[celef]

vad vinner du på att gruppera elementen så nära varandra?

[PontusEriksson]

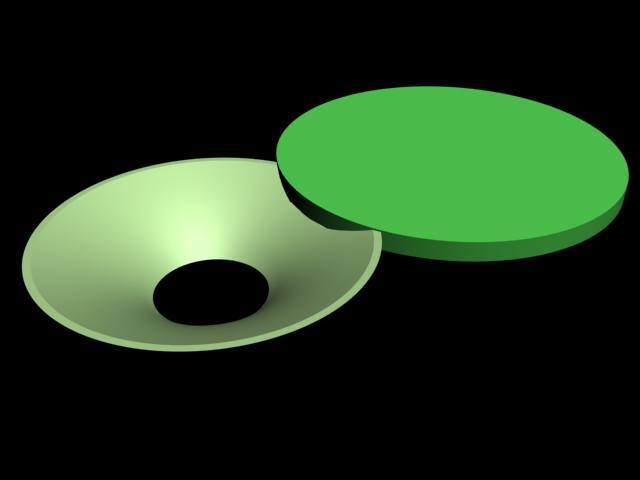

Ska basen överlappa waveguiden? Blir det då inte såhär om du ska fräsa ner båda:



eller gör jag en tankekullerbytta, du kanske klurat ut detta!

[peetwa]

vad vinner du på att gruppera elementen så nära varandra?

Så nära som möjligt är väll den gänse rekommendationen. Jag får se om det lösers sig med filtret annars får jag väll göra ett nytt utkast.

[peetwa]

Ska basen överlappa waveguiden? Blir det då inte såhär om du ska fräsa ner båda:



eller gör jag en tankekullerbytta, du kanske klurat ut detta!

Jag kommer att fräsa ur WG när jag försänker basen. Som på bilden men inte lika dramatiskt.

[peetwa]

Så här är det tänkt att se ut.

[PontusEriksson]

Jo jag förstår, men om du bara sågar ut en bit av WGn och sätter basen där istället så kommer ju basen inte ha samma form som biten av WG som du sågade ut? Den kommer väl liksom att sticka in i WGn som på bilden jag postade? Eller?

[peetwa]

Jo jag förstår, men om du bara sågar ut en bit av WGn och sätter basen där istället så kommer ju basen inte ha samma form som biten av WG som du sågade ut? Den kommer väl liksom att sticka in i WGn som på bilden jag postade? Eller?

Jupp, helt rätt. Det kommer att bli lite reflexer nästa rakt upp i taket och lite diffraktion i de andra riktningarna, jämfört med kantdiffraktionen är det nog inte mycket att orda om. Prova att sätta en 3mm hög och 3cm lång hög kant 7 cm från diskanten och se om du hör den.

[PontusEriksson]

Jo jag förstår, men om du bara sågar ut en bit av WGn och sätter basen där istället så kommer ju basen inte ha samma form som biten av WG som du sågade ut? Den kommer väl liksom att sticka in i WGn som på bilden jag postade? Eller?

Jupp, helt rätt. Det kommer att bli lite reflexer nästa rakt upp i taket och lite diffraktion i de andra riktningarna, jämfört med kantdiffraktionen är det nog inte mycket att orda om. Prova att sätta en 3mm hög och 3cm lång hög kant 7 cm från diskanten och se om du hör den.

Sant, det är nog inte så farligt. Tyckte bara spontant att det var lite cookabahias men det är nog ingen fara

[peetwa]

Jo jag förstår, men om du bara sågar ut en bit av WGn och sätter basen där istället så kommer ju basen inte ha samma form som biten av WG som du sågade ut? Den kommer väl liksom att sticka in i WGn som på bilden jag postade? Eller?

Jupp, helt rätt. Det kommer att bli lite reflexer nästa rakt upp i taket och lite diffraktion i de andra riktningarna, jämfört med kantdiffraktionen är det nog inte mycket att orda om. Prova att sätta en 3mm hög och 3cm lång hög kant 7 cm från diskanten och se om du hör den.

Sant, det är nog inte så farligt. Tyckte bara spontant att det var lite cookabahias men det är nog ingen fara

Det här är nog det cookabahias som jag är minst orolig för just nu. HP-filtrets blodröda och vindpinade baner börjar tona upp sig vid horisonten.

[peetwa]

[peetwa]

[peetwa]

Fyra timmars turbo arbete utan misstag får man vara glad över. Jag har arbetat med 0,5 mm marginal för att få upp hastigheten. I de slutgiltiga lådorna så finns det anledning att krympa detta till 0,1 mm viket är klart möjligt med den nya jiggen.

Fyra skär per låda. Två försänkningar och två håltagningar. Inga missöden. Området mellan WG och basen kommer att kräva lite merarbete med tätning etc men det var jag medveten om.

[NADifierad]

Du är grym med fräsen!
Snyggt!

[celef]

dammigt värre, men varför snedställde du inte vågguiden så du kunde behålla och använda samtliga skruvhål för ett någorlunda jämt tryck mot baffeln?

[peetwa]

Det kändes inte rätt men jag kommer få sota för det. Jag tror att jag har nästan 50% arbete kvar trots att det ser ut som jag är 90% klar.

[PontusEriksson]

Det blev ju snyggt ju

[peetwa]

Det uppstår en glipa under waveguiden när man fräser såhär.



Skivan från håltagningen för waveguiden har för liten diameter så jag för ett spackel av fräs sån och trälim för att fylla mellanrummet. Spacklet skall vara mer flytande än fast för att kunna fästa.



Om dom inte fäster så gör jag en batch till som är ännu blötare och fäster biten igen.

[peetwa]

Nu sitter dom som urberget. Går inte att bända bort med handkraft.

[peetwa]

Tätning på den nybyggda klacken.

[petersteindl]

Peetwa, det ser bra ut. Det blir lite pyssel med tätning då högtalarelementen överlappar varandra och då man försänker dessa.

MvH
Peter

[peetwa]

Ja det verkar som jag får till det köpespackel. Får väll köra ett par svep med ett stetoskop mot skarven för att kolla att det inte läcker. Annas är det ju bara att lägga en klick spackel på klacken trycka dit en waveguiden som man strukit lite vax på. Låta det härda slipa lite och sätta på en tätningslist och trycka dit den igen.

Hur som verkar det som om jag har tur med monteringen av diskanterna. Ett par M3? skruvar på 13-15 mm och brickor samt fyra tvärslåar i aluminium eller tunt trå. Samt lite tätningslist.

Inga ingrepp eller större modifikationer. Ibland skall man ha lite tur också.

[peetwa]

Fräsen valde att får glapp i sladden idag så jag fick handjaga det sista med fogsvans och rasp så det blir inga avrundningar på basreflexporten. Blir det problem med blåsljud så får jag fixa detta och en invändig baffel med avrundning.

Infästningen av diskanten duger som det är nu men jag kommer förmodligen att göra den i aluminium eller lite grövre trä på de slutgiltiga lådorna.

Jag tänkte köra med skumgummi och vitt fluff till att börja med efter som jag tröttnat på glasfiber och sedan skall jag hitta en smart lösning till delningsfiltrena så utprovningen av dessa blir så skonsam och trevlig som möjligt. Jag funderar på att bygga dom på en bricka som man kan ha framför sig i soffan och sedan dra två sladdar till varje högtalare.

[celef]

röret låg väldigt nära hörnan där på insidan, du tror inte att det kan skapa problem, typ att väggarna agerar en stympad rörförlängning?

[peetwa]

röret låg väldigt nära hörnan där på insidan, du tror inte att det kan skapa problem, typ att väggarna agerar en stympad rörförlängning?

Det kan bli problem. Placeringen är lite märklig. Den är vald för att ge utrymme för plan B, en 3-tums böjlig port från MDS som redan är inhandlad eller en egenhändigt byggd port.

En lösning är ju att kapa en kil på 15 grader leda in den djupare i lådan. Vi får se om det funkar.

Edit: Original portarna sitter dock närmare väggen och elementet. Jag tror inte att det blir några problem. Det som kan hända är att de effektiva rörlängden blir utdragen så att den stämmer av lite lägre.

[peetwa]

[Nattlorden]

Mmmm.... ost!

[celef]

röret låg väldigt nära hörnan där på insidan, du tror inte att det kan skapa problem, typ att väggarna agerar en stympad rörförlängning?

Det kan bli problem. Placeringen är lite märklig. Den är vald för att ge utrymme för plan B, en 3-tums böjlig port från MDS som redan är inhandlad eller en egenhändigt byggd port.

En lösning är ju att kapa en kil på 15 grader leda in den djupare i lådan. Vi får se om det funkar.

Edit: Original portarna sitter dock närmare väggen och elementet. Jag tror inte att det blir några problem. Det som kan hända är att de effektiva rörlängden blir utdragen så att den stämmer av lite lägre.

aha!

vad använder du för typ av skumplast?

[peetwa]

Kuddstoppning från stoff och stil. Det är öppna porer och den är rätt styv.
