SMAPPP - en planmagnetisk linjespelare

[solhaga]

Mid 1m, diskant 0,3m.
Här är mätningarna.

[Almen]

Fasen, vad snyggt! Otroligt coola högtalare.

Vad beror puckeln vid 8-9 kHz på, vet du det? Både för mid och diskant.

[solhaga]

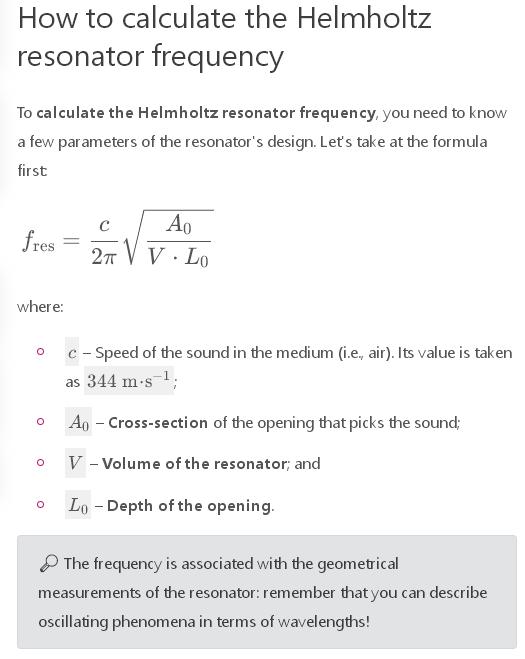

Herr Helmholtz.

[Almen]

Ah.

[solhaga]

Att mildra Helmholtzresonatoreffekterna gav upphov till några av kaninhålen; alla dyk resulterade dock i krångliga lösningar samt högre distorsion.

[Maarten]

Efter ett antal djupdykningar i kaninhål...

Jag har nu lyckats baka membran med 3M 74 PET-film.

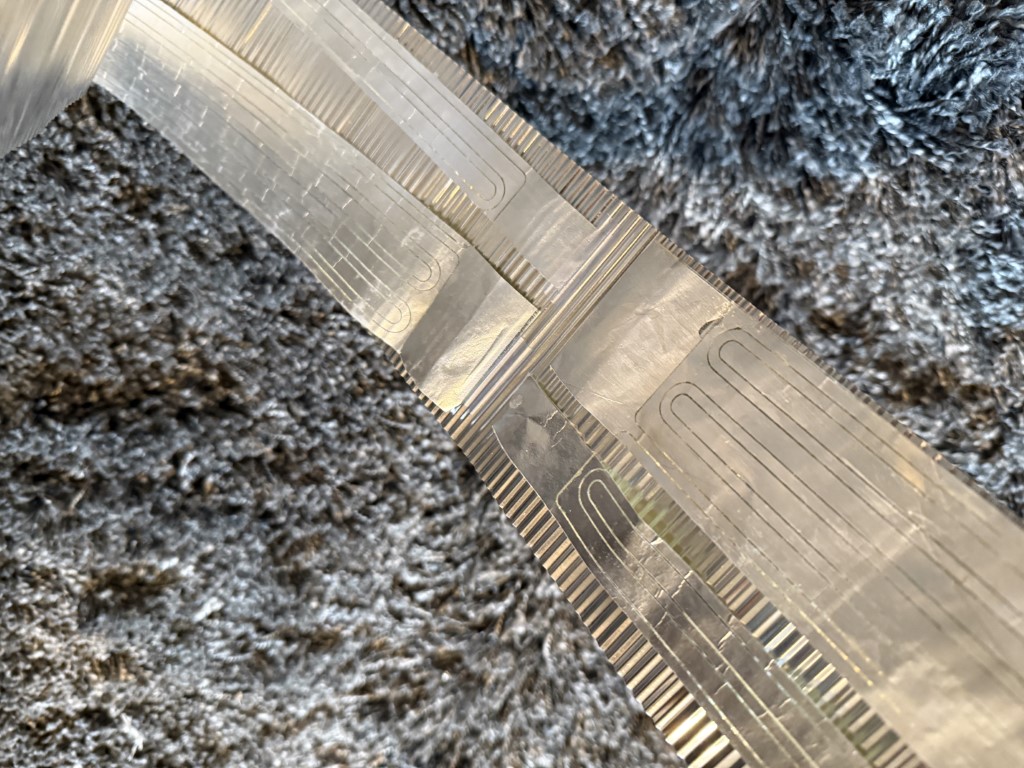

Jag använder 40µm aluminiumfolie med membranet i mitten som en sandwich:
[ Bild ]

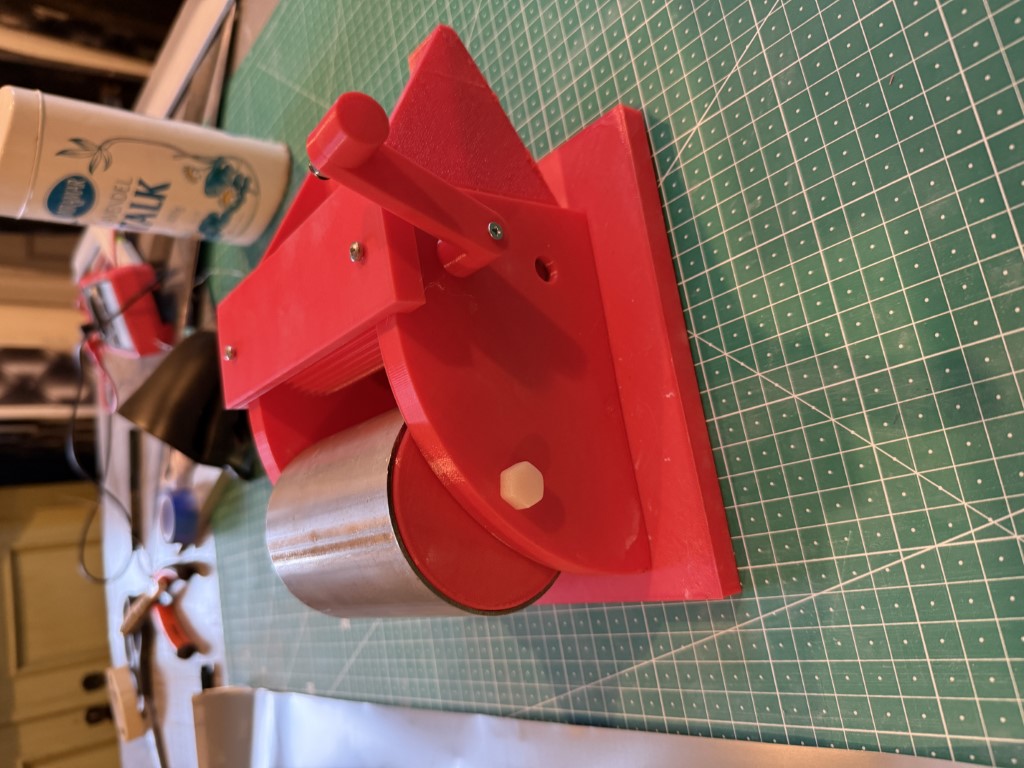

Jag rullar upp den korrugerade sandwichen på en stålrulle:
[ Bild ]

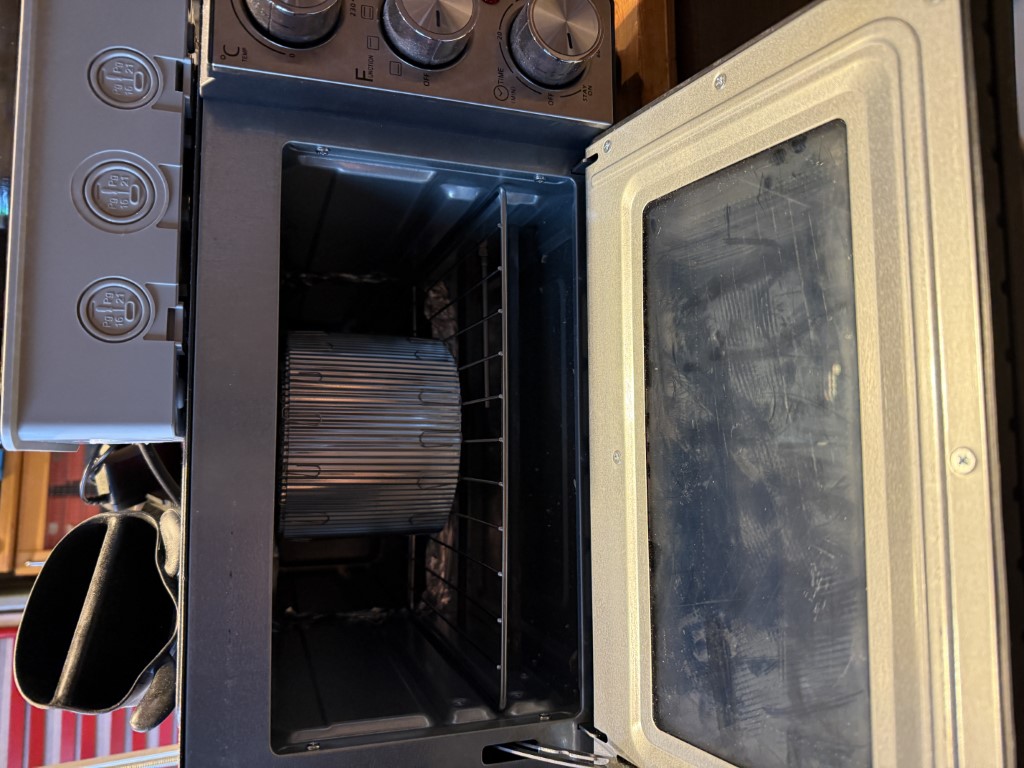

Det hela bakas i 140°C i 20 minuter:
[ Bild ]

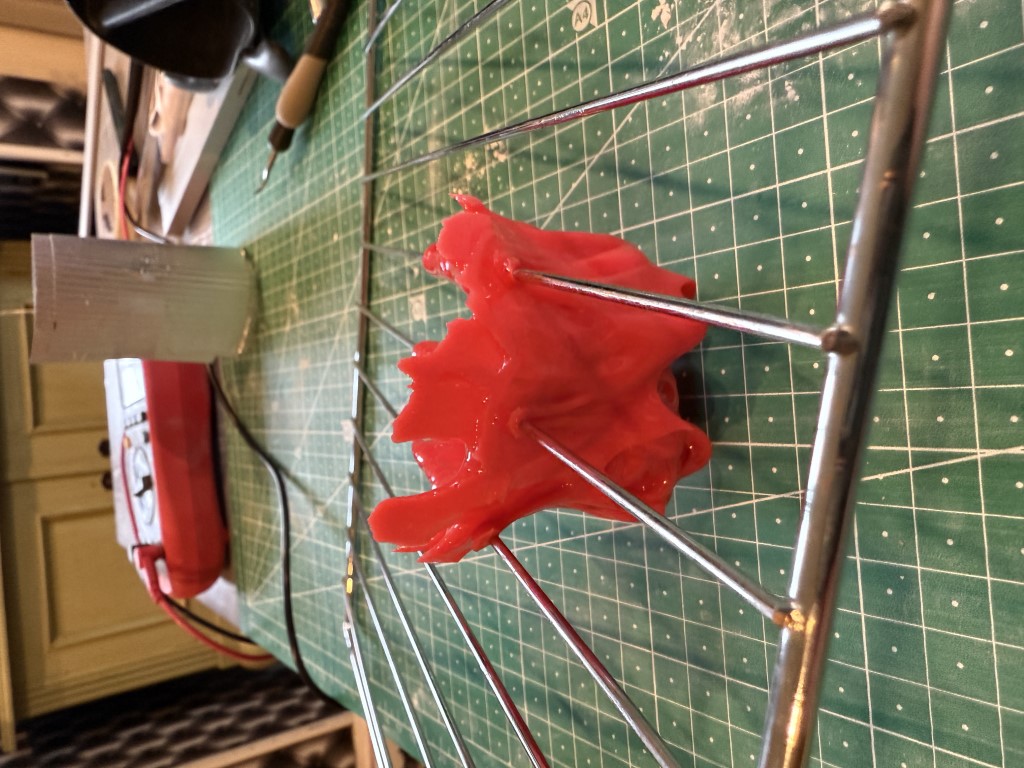

Men det är bra om jag först tar ut plastrullen först!
[ Bild ]

Membranen när nu betydligt hårdare och klarar upphängningen bättre:

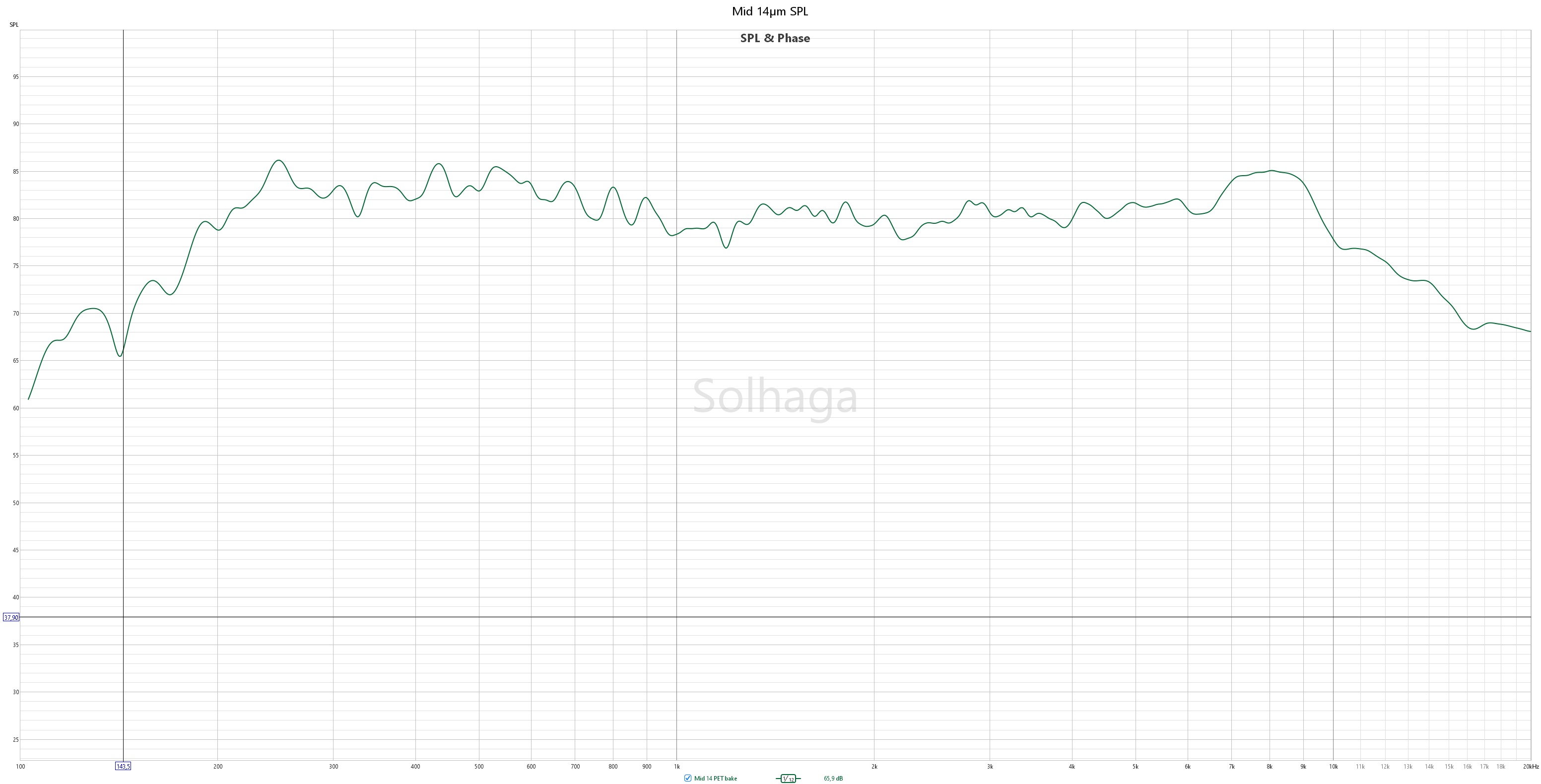

Midmembran med 14µm aluminium:

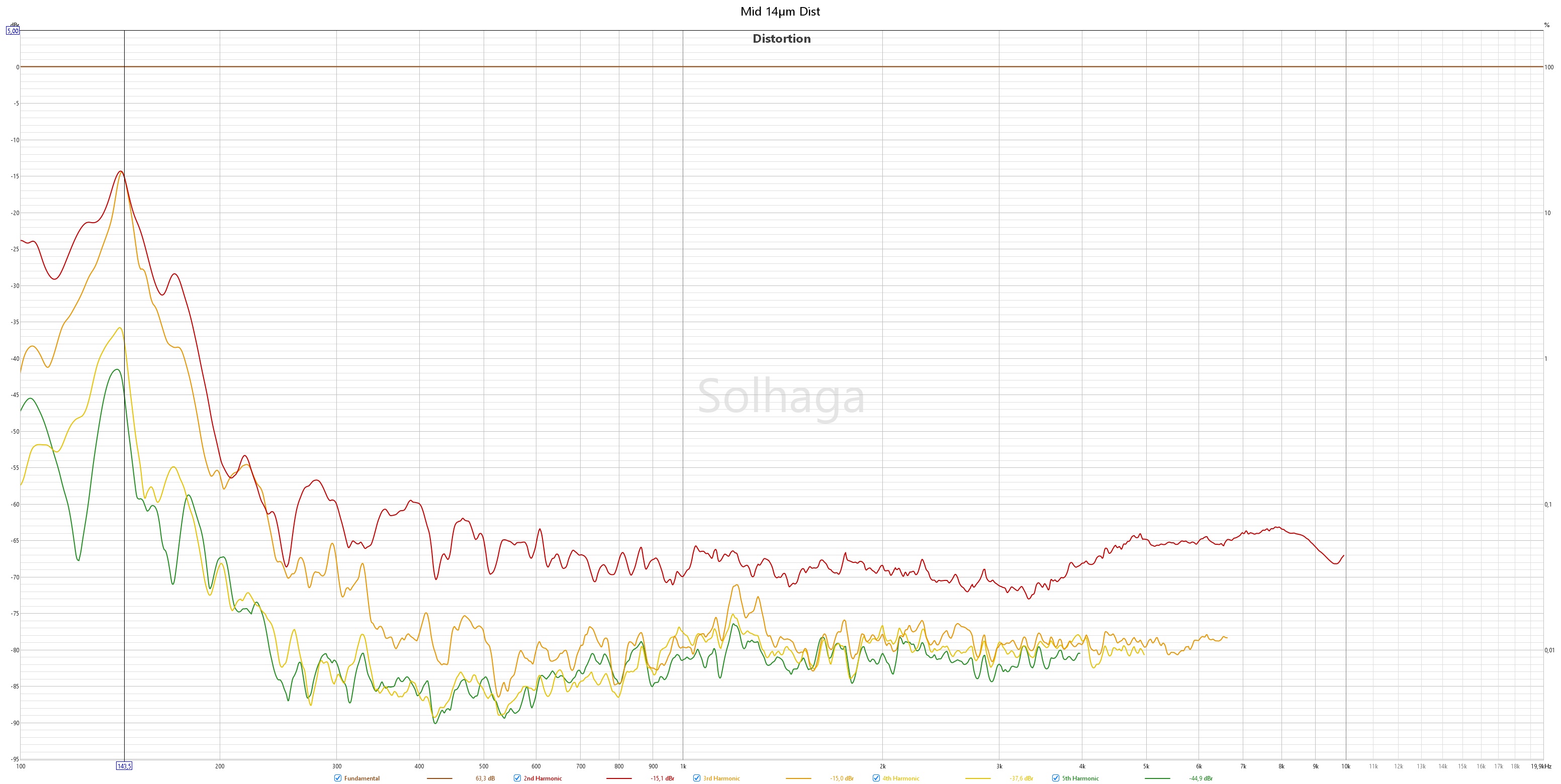

[ Bild ]

[ Bild ]
Användbart från 200Hz. Tänkt frekvensområde är 300Hz till 2-3kHz.

Diskantmembran med 6µm aluminium:

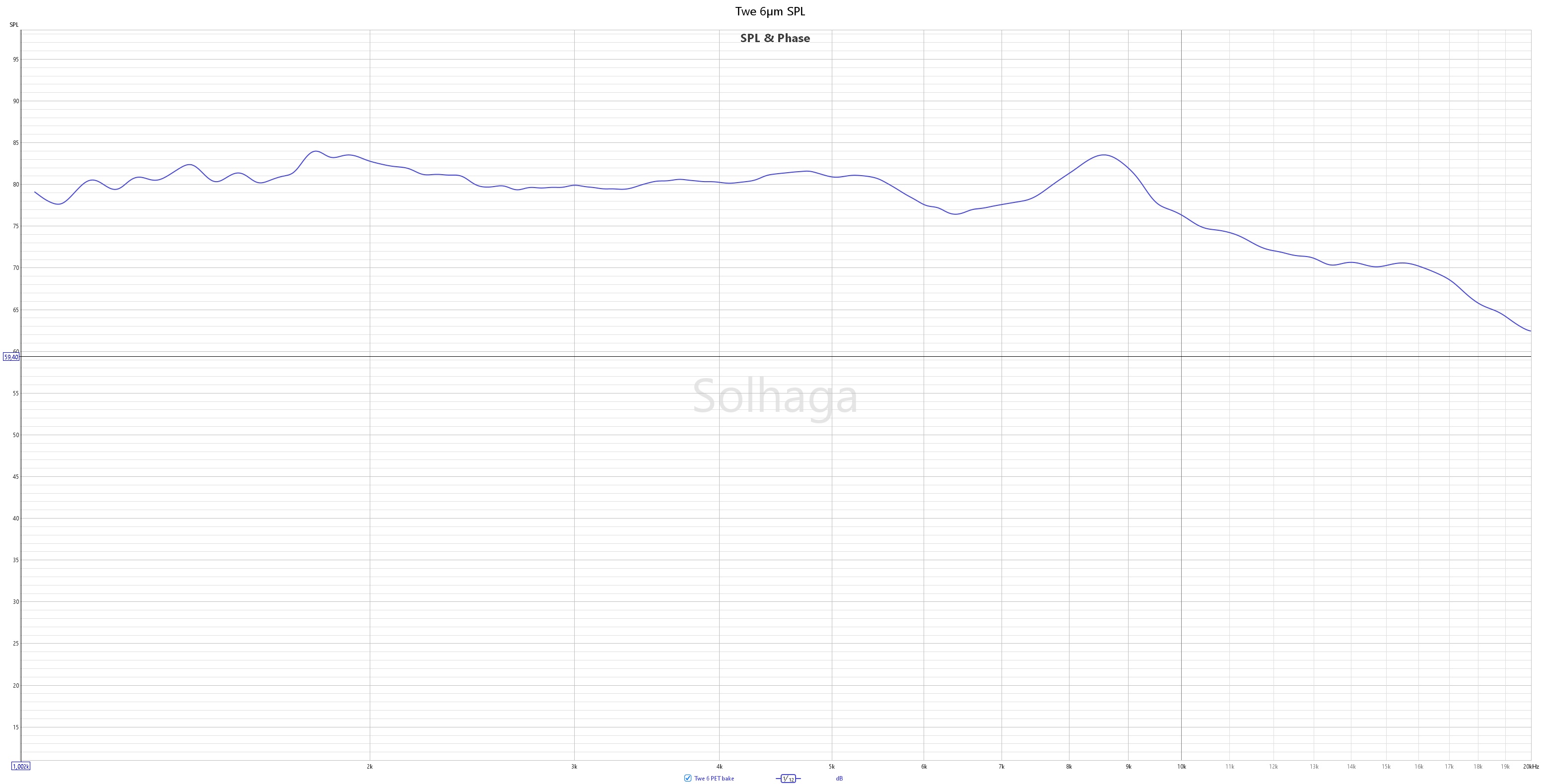

[ Bild ]
Med PEQ duger detta, åtminstone för mig.

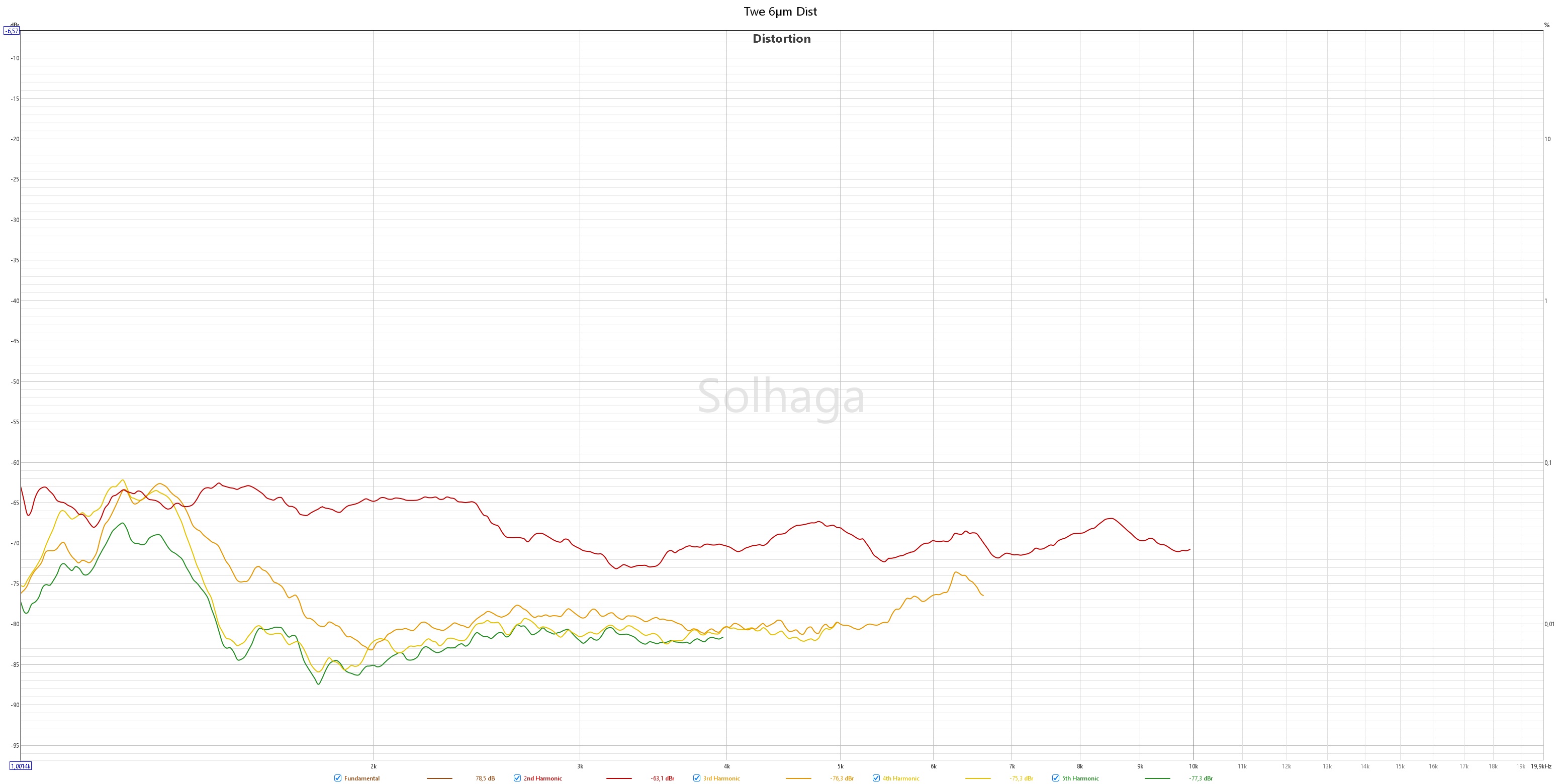

[ Bild ]
2HD nere på -70dB och högre ordningens HD på -80dB! Tänkt frekvensområde från 2-3kHz.

Bra jobbat och jättekul att du nu kommit mer såpass lågt i distorsion! Med ekvalisering, linjekälleutstrålning och låg distorsion har detta goda förutsättningar att låta bra.

Om det nu är mätt vid 0,3 m för diskant och om nivåerna är någorlunda absolutkalibrerade, så är det 0,03% (dominerade andraton) vid ca 55-70 dB för diskanten.
Om mellanregister är mätt från 1m så är det ca 0,06% (dominerade andraton) vid 80-85 dB.

Hur blir det vid ca 10-15 dB högre nivåer efter att du elvaliserat till hyfsat rak frekvensgång? Dvs vid 85 dB resp 95 alt 100 dB från 1 m med 'rak frekvensgång'.

[solhaga]

Ovan redovisade mätningar är gjorda med den lilla riggen. Det vill säga 5,5 gånger mindre än hela SMAPPP; 0,4m i stället för 2,2m
Jag har alltså seriemotstånd för att kunna driva dessa korta membran; alla nivåer ovan skall tas med en nypa salt jämfört med de långa membranen.

Vid 0,3m för mellanregistmembranet mäter jag på enskilda delar av membranet.
Vid 1,0m för diskantmembranet får jag in för mycket av högtalarfronten och rummet.

Eftersom distorsionskurvorna är dB-relativa, så är frekvensgången perfekt utjämnad.
Detta fås även vid procentvisning, men man slipper omvandlingen från procent till dB.

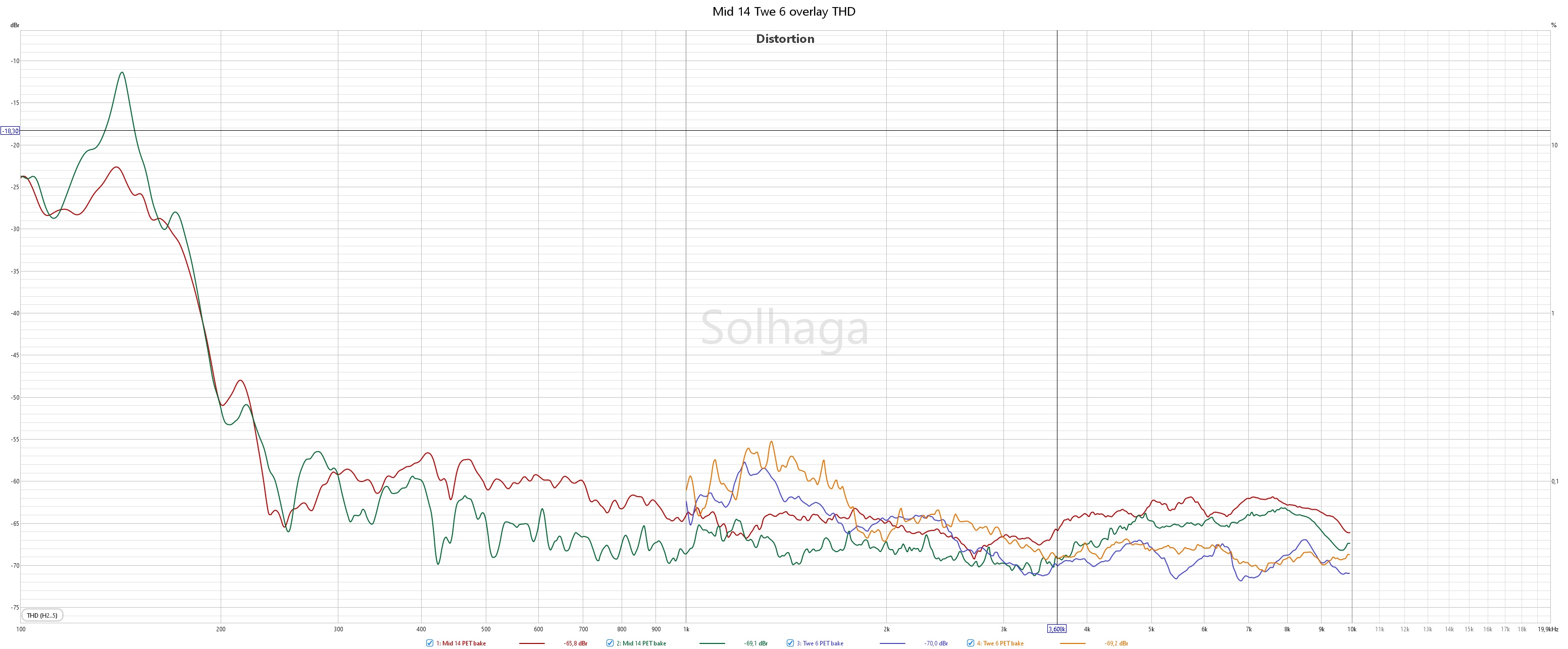

Här är samma mätningar visade som överlagrade THD för mellan 0,3 (1) och 1,0m (2) samt för diskant 0,3 (3) och 1,0m (4):


Tester jag har gjort tidigare har visat att förvrängningen inte ökar nämnvärt tills slutstegen i sig själva förvränger.

Jag skall nu äntligen göra de riktiga membranen, så jag får återkomma med kompletta mätningar på dessa.
Efter utjämning även på hela högtalare.

[solhaga]

Två SMAPPP:ar klara:

[sammel]

Dom ser fina ut.
Du är en kämpe.
Jag misstänker att dom låter excellent.

[RogerGustavsson]

Åker förmodligen västerut mot Göteborg imorrn. Om det är provlyssningsbart kanske man skulle ta vägen förbi ditt?

[solhaga]

Håller just på med filtren i rePhase, så de borde vara lyssningsbara till i morgon.
Har du en ungefärlig ETA?

[RogerGustavsson]

Nej, inget är bestämt än beträffande morgondagen.

[RogerGustavsson]

Är du morgonpigg? Jag lämnar Huskvarna vid 8-9 på förmiddagen.

[solhaga]

Jovars, det passar bra.

[RogerGustavsson]

Gött! Ringer innan.

[RogerGustavsson]

Var förbi hos Solhaga igår och fick en lyssning på de nyss färdigställda linjesystemen. Det återstår en hel del fintrimning för att det ska bli bra men det är lovande lågdistat. Vi körde lite olika EQ och vridningar på panelerna. Rummet skulle nog behöva vara större, tycker jag. Ljudbilden skulle förmodligen må bra av det. Min erfarenhet av dipoler säger att det gäller att prova sig fram, teori är inte allt, inte minst nu när man kan köra med EQ på ett annat sätt än tidigare. Nu kan vi låta Claes pilla lite innan vi kan ge slutligt omdöme. Som vanligt med hans byggen är det mycket tid nedlagt, väldigt mycket tid och trial and error om jag förstått honom rätt. Han är väldigt noggrann, jag är imponerad hur man kan göra sådant här på egen hand hemmavid.

[xmag]

Fantastiska högtalare. Trial and error är också min metod att hitta nya vägar. Allt går inte beskriva med teori och formler, enligt min åsikt.

[Nattlorden]

Två SMAPPP:ar klara:
[ Bild ]

Sååå mycket nedlagt jobb - grattis, de ser jättefina ut!

[solhaga]

Tackar tackar, och tack för besöket Roger!

Detta stycke spelades vid utvärderingen:

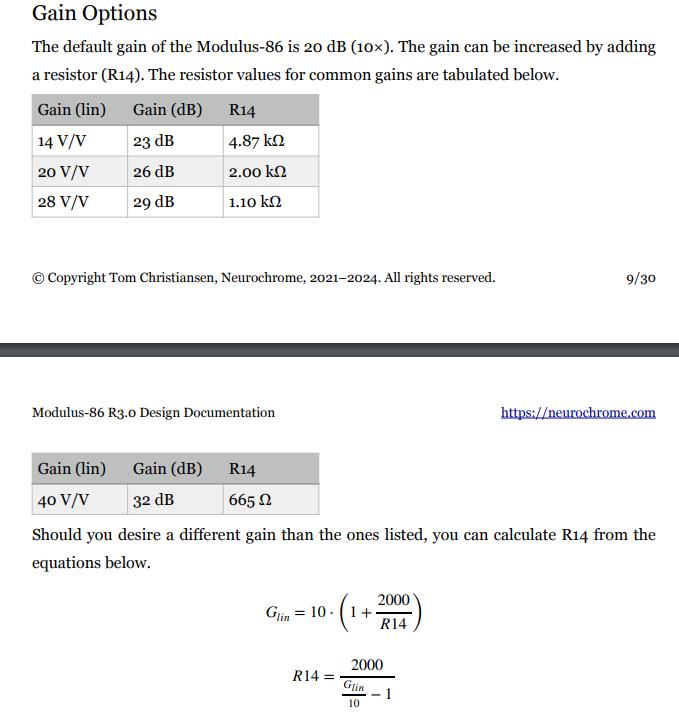

För att komma till rätta med EQ:n för diskanterna, så måste jag höja förstärkningen på de två Modulus-86.
Lätt gjort genom att ändra ett motstånd:

[Rille]

Jag tar av hatten och gratulerar för ett stiligt arbete. Dom blev ju så där "vill ha också" snygga. om möjlighet finns, får man tigga till sig en lyssning vid tillfälle?

Mvh Rille

[solhaga]

Tack Rille!

Ja, det är bara att PM:a.
