GDS-projekt, rörslutsteg - slutfört

[I-or]

Knappast ett problem med för tillfället rådande luftfuktighet.

[Morello]

En suddig bild från salongen.

Men du, inte vet jag vad det är för komponenter i dina skapelser, men att lägga dem på en matta kanske full av statisk elektricitet?

/ B

Mönsterkorten ligger på en träskiva.

[Morello]

Tvenne prototypchassien är beställda från en lokal verkstad.

[rqu]

Snyggt! Det där med fläkten i botten av lådan, är det inte bättre att ha den i locket? Det spelar kanske inte så stor roll, men flödet uppåt och att värmen stiger uppåt. Jag antar att fläkten i botten drar luften ut ur lådan eller suger den in luften som sedan kommer ut genom locket?

[Morello]

Luftflödet går uppåt.

[rikkitikkitavi]

Snyggt! Det där med fläkten i botten av lådan, är det inte bättre att ha den i locket? Det spelar kanske inte så stor roll, men flödet uppåt och att värmen stiger uppåt. Jag antar att fläkten i botten drar luften ut ur lådan eller suger den in luften som sedan kommer ut genom locket?

Bättre blåsa in svalare luft än suga ut varm luft sett ur fläktens livslängdsperspektiv.
Luftens temperatur är 400*3600/(flöde*1050) grader varmare än omgivande luft. Flöde = samlade flödet från fläktarna. Jag tror det avses ett par nervarvade tysta datorfläktar, typ 120X120 mm som ger runt 50-70 m3/h i luftflöde. Man måste också ha ordentligt med öppningar så det inte blir motstånd men det ser det ut att vara.
Det betyder alltså att temperaturen stiger ca 10-15C i lådan.

En korrekt riktad fläkt ger också ett bättre konvektionsflöde över varma objekt än om man suger ut luften, då får man luft från hela lådan.

[Morello]

Under fläktarna skall det såklart monteras dammfilter.

[Bill50x]

Under fläktarna skall det såklart monteras dammfilter.

Där är jag lite tveksam. Har haft flera datorlådor med fläktar längst ner, försedda med dammfilter. Trots detta är lådan efter något år full med damm. Men dammet kommer oavsett, för har man ett luftflöde (vilket är själva vitsen med kylning) så blir det damm, oavsett om man pressar in luften eller suger ut den. Vill man slippa dammet är det bara möjligt genom att göra en sval konstruktion...

/ B

[Morello]

Fläktar beställda.

Mätte upp viloförbrukningen, vilken landar på riktigt snåla 450 W.

[Morello]

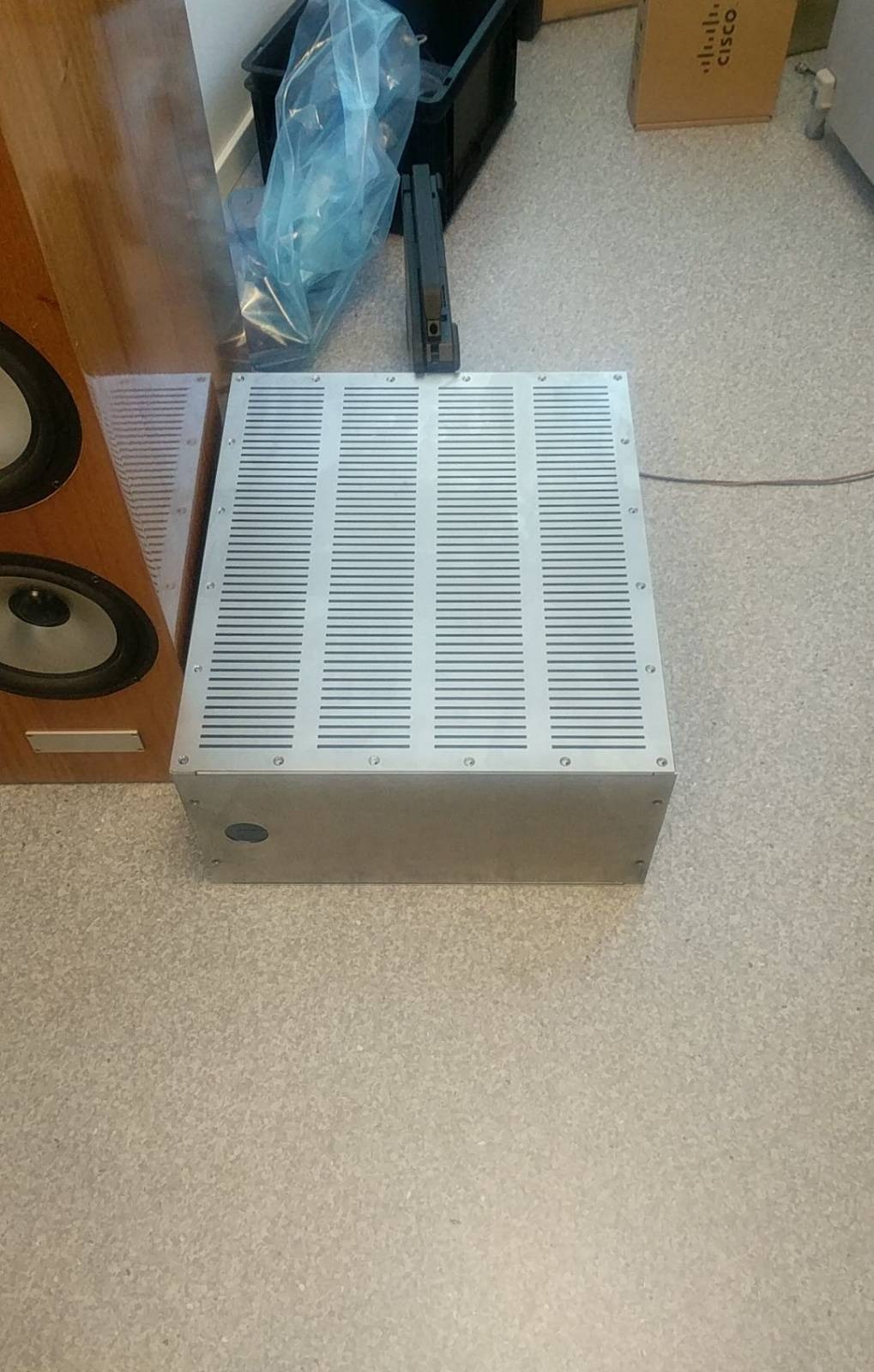

Chassiet kom idag:

[juanth]

Stabilt och snyggt.

[Morello]

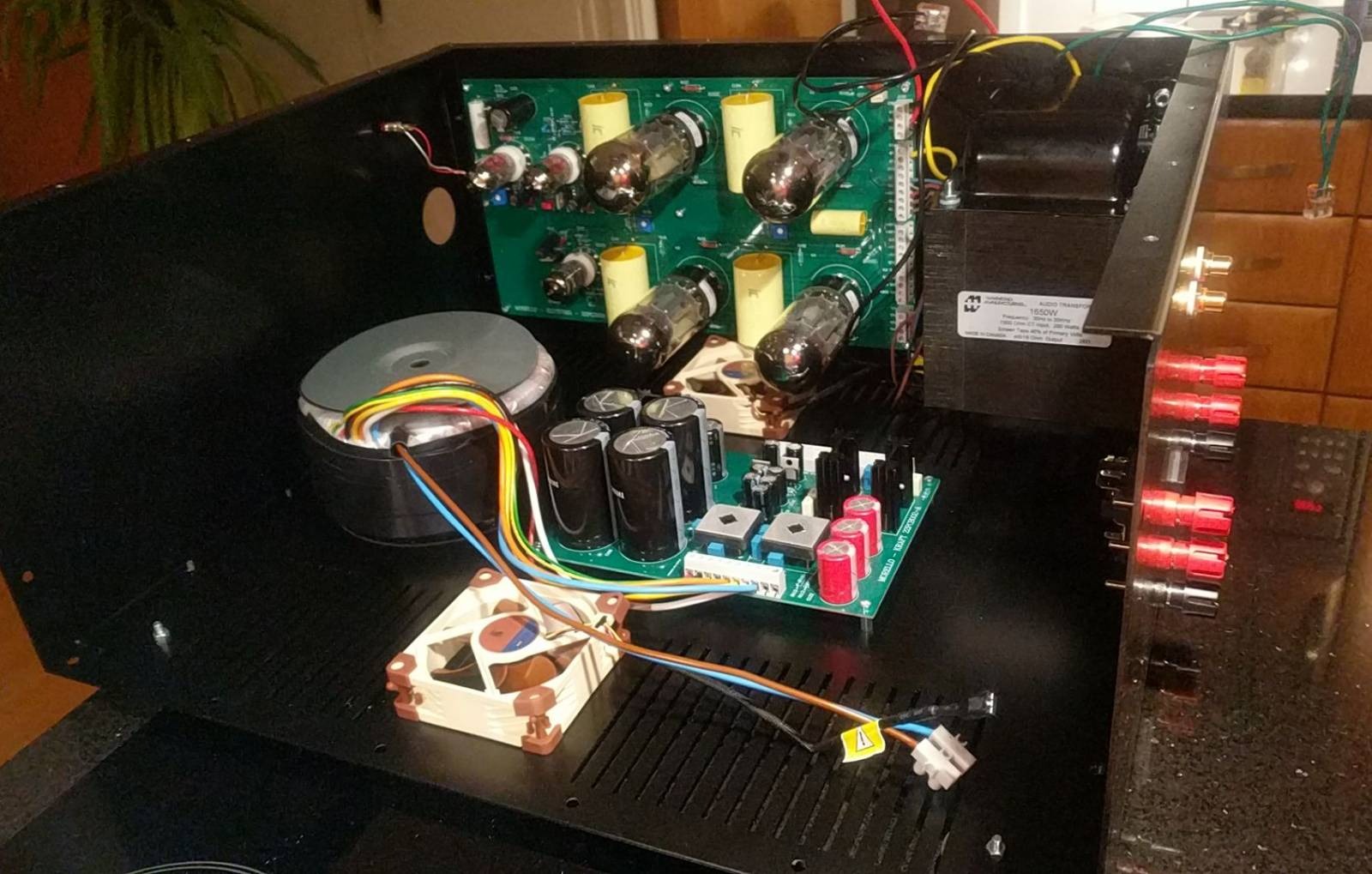

Lackade och påbörjade montering igår:

[Nattlorden]

Lådan skall stå så rören pekar uppåt, väl? Annars blir ju de övre rören varmare än de undre...

[Morello]

Hänvisar till resonemangen tidigare i tråden.

[I-or]

Prydligt!

[tordnilsson]

Lådan skall stå så rören pekar uppåt, väl? Annars blir ju de övre rören varmare än de undre...

Med fläktkylning så har det nog ingen betydelse, förmodligen är det lättare att få till en bra kylning med rören monterade som Morello gör tillsammans med fläktarna, annars blir det nog till att blåsa i sidled eller ha ett antal hål i mönsterkorten.

[peterh]

Lådan skall stå så rören pekar uppåt, väl? Annars blir ju de övre rören varmare än de undre...

Med fläktkylning så har det nog ingen betydelse, förmodligen är det lättare att få till en bra kylning med rören monterade som Morello gör tillsammans med fläktarna, annars blir det nog till att blåsa i sidled eller ha ett antal hål i mönsterkorten.

En bättre metod vore att ha rörhållarna på en plåt och monterade en bit bort från kretskorten, gärna vertikalt
och gärna utan vibrationer från fläktar. Rören tål värmen, men korten med komponenter gör det inte.

[Morello]

Det här har vi varit inne på förut - korten är av FR4-typ och klarar garanterat värmen som uppstår. Äldre pertinax-kort gör inte det.
FR4-kort klarar typiskt 130 C. Behöver man mer så finns det andra typer.
Lufttemperaturen kommer med marginal understiga vad övriga komponenter tål. De enda komponenter som i någon mening är värmekänsliga är elektrolyter, vars livslängd minskar avsevärt. Fläktarna är för övrigt monterade med gummistroppar för att minska framförallt ljudnivån.

Visst kan man montera rör i chassie och dra tråd, men det tjänar ingenting till, men skapar merarbete och en ganska svårlabbad prototyp. Skall man serieproducera driver allt sådan handarbete kostnaden i höjden.

[I-or]

Fläktkylning är oerhört effektivt jämfört med passiv kylning, det handlar om någon tiopotens här. Detta beror dels på att man går från laminär strömning till turbulent dito (vilken mycket effektivt blandar in omkringliggande och svalare luft) och dels på att flödet blir många gånger högre. Det höga och turbulenta flödet medför att temperaturskillnaden mellan undre och övre rör blir försumbar. Det finns således ingen anledning att anta att man får några som helst termiska problem här.

[E]

Hur låg spänning får fläktarna? Vid 12 volt är de väl inte ohörbara.

Mvh E*

[Morello]

Hur låg spänning får fläktarna? Vid 12 volt är de väl inte ohörbara.

Mvh E*

Nominell spänning för fläktarna är 5 V - de kommer att drivas av cirka 3,5 V och går då hyggligt tyst.

[I-or]

Frågan är alltid om fläktarna är störande i lyssningspositionen. T.ex. med klart hörbara 30 dBA på 30 cm handlar det om ca 23 dBA, d.v.s. ett mycket svagt sus (förutsatt att det inte handlar om något tonalt oljud), vid lyssningsfåtöljen i ett normalt rum. Samma sak gäller förstås allt brus, t.ex. förstärkarbrus från högtalarna, det är meningslöst att sätta örat vid diskantelementet.

[E]

Självklart. Beror ju även på hur man placerar sina apparater.

I Stockholm kanske den akustiska störnivån i bostadsområdet gör
problemet lättare att ha överseende med också.

Alltför låg spänning till fläktarna vågar man väl inte ha heller; man
vill ju vara rimligt säker på att de startar.

Mvh E*

[peterh]

Självklart. Beror ju även på hur man placerar sina apparater.

I Stockholm kanske den akustiska störnivån i bostadsområdet gör
problemet lättare att ha överseende med också.

Alltför låg spänning till fläktarna vågar man väl inte ha heller; man
vill ju vara rimligt säker på att de startar.

Mvh E*

I industrisamanhang löser man detta genom att fläktarna startas på full spänning sedan drar man ner
till lämpligt varvtal, förutsätter är att man har feedback via varvtalssensorn på fläkten. Då kan man
även larma om en fläkt inte fungerar. Egentligen inte så svårt.

[tordnilsson]

Självklart. Beror ju även på hur man placerar sina apparater.

I Stockholm kanske den akustiska störnivån i bostadsområdet gör
problemet lättare att ha överseende med också.

Alltför låg spänning till fläktarna vågar man väl inte ha heller; man
vill ju vara rimligt säker på att de startar.

Mvh E*

Alla bor faktiskt inte i Stockholm.. många bor i betydligt trevligare orter, eller rent av å
På landsbygden där det är tyst även på dagen...
"Det bästa med Stockholm är ju tåget därifrån... som den gamla damen sa på perrongen.."

[Morello]

Monterat och klart. Temperaturen vid kraftaggregatets stora e-lytar verka konvergera mot 43 C.
Nu saknas bara en yttre frontpanel, som är ritad men inte ännu beställd.

Har vi några rörtillskyndare som avser bygga?

[Calleberg]

Jag är rätt sugen, men jag tänker i så fall fixa egna apparatlådor så att det kan få bli två monoblock, och en separat låda för strömförsörjningen.

[Morello]

Det skulle jag direkt avråda från då du får en gigantisk jordslinga. I så fall bör du bygga två kraftaggregat.

Jag har 3D-modeller till det mesta av relevans (bestyckade kort, trafosar etc) om du tänker rita i 3D.

[Calleberg]

Det skulle jag direkt avråda från då du får en gigantisk jordslinga. I så fall bör du bygga två kraftaggregat.

Det var en farhåga jag hade, och nu fick jag svaret utan att egentligen behöva fråga. Tack för det.

Två kraftaggregat får det i så fall bli.

Jag tror inte jag kommer behöva 3D filer, jag jobbar helst IRL

[tordnilsson]

Monterat och klart. Temperaturen vid kraftaggregatets stora e-lytar verka konvergera mot 43 C.
Nu saknas bara en yttre frontpanel, som är ritad men inte ännu beställd.

Har vi några rörtillskyndare som avser bygga?

Fint bygge ! Jag är intresserad av att bygga.
