pK - den monumentala tråden om piP:s Kompis!

[zartok]

Dessa pk såldes inte nyligt?

[Adhoc]

Det blev ju ett prydligt slutresultat.

(Det är DIY-lådor från scratch. Dom färdiga lådorna i byggsatserna som såldes för många år sedan hade gerade hörn i MDF, här är det Valchromat. Jag misstänker Peters lager av överblivna NOS-element börjar tunnas ut så smått.)

[petersteindl]

Jag har några kvar.

Mvh
Peter

[RogerGustavsson]

Dessa pk såldes inte nyligt?

2009 såldes de!

[zartok]

Dessa pk såldes inte nyligt?

2009 såldes de!

Jag har just köpt ett par som ser ut... EXAKT såhär!

De som syntes i förgående sida dvs

[Murkas]

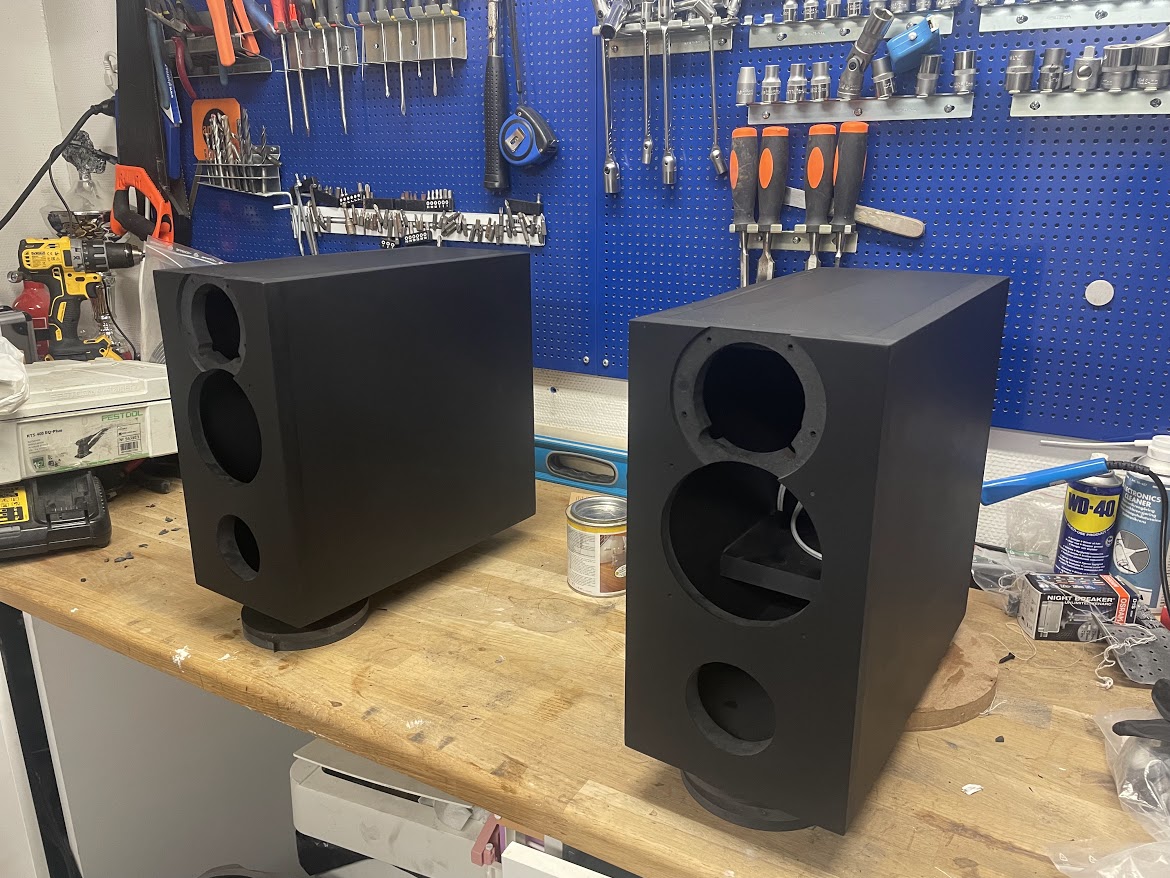

Nu är det snart bara monteringen kvar.

[zartok]

Haha, trodde det var Murcas högtalare

[Murkas]

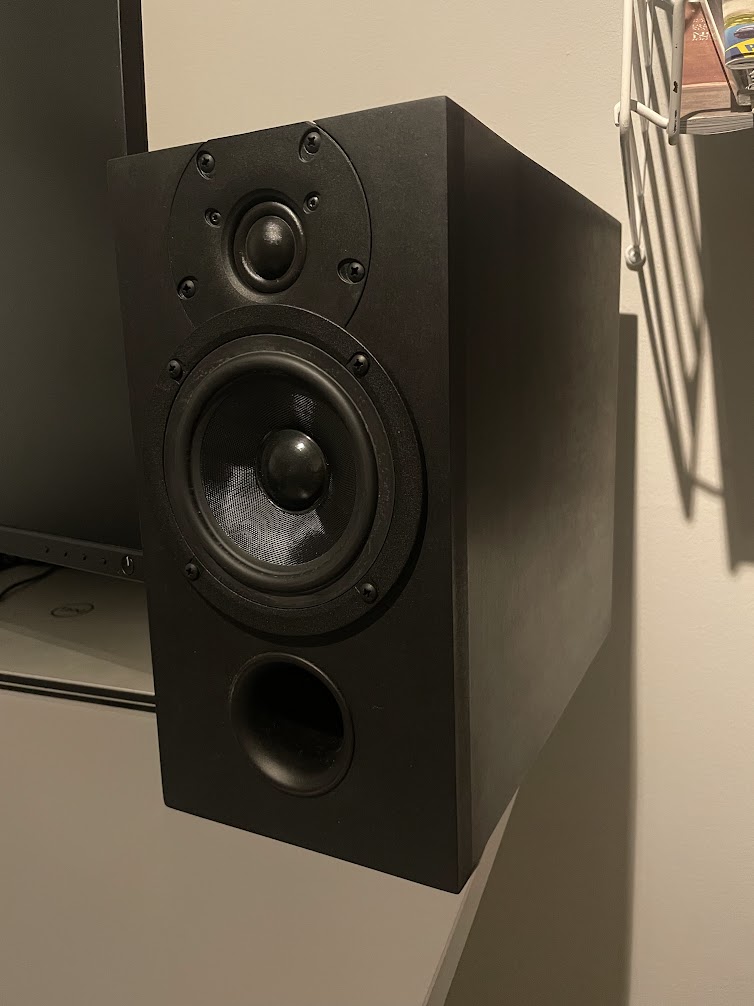

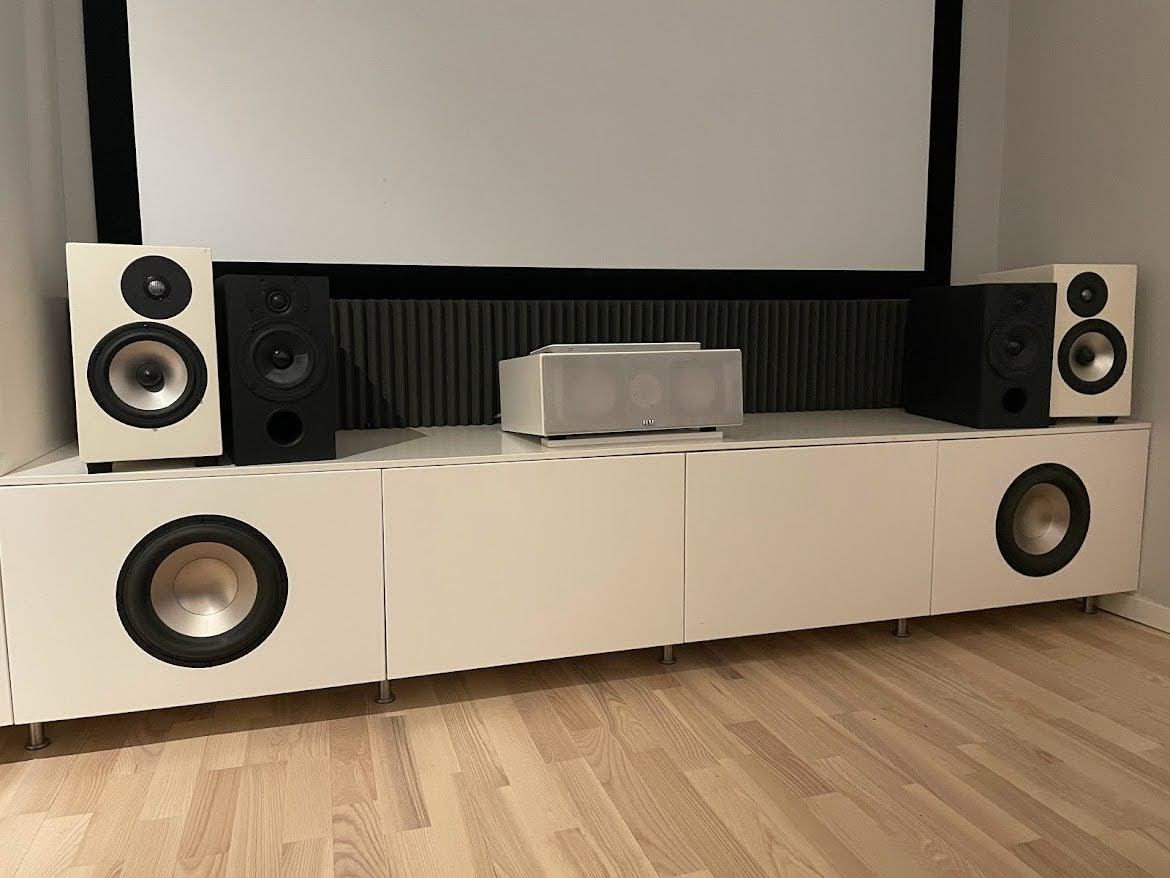

Idag blev de färdiga! Provade dem först i bion. Lät löjligt bra direkt! Stängde av subbarna efter ett tag, körde körde Pure Direct och kunde knappt tro att det var sant.

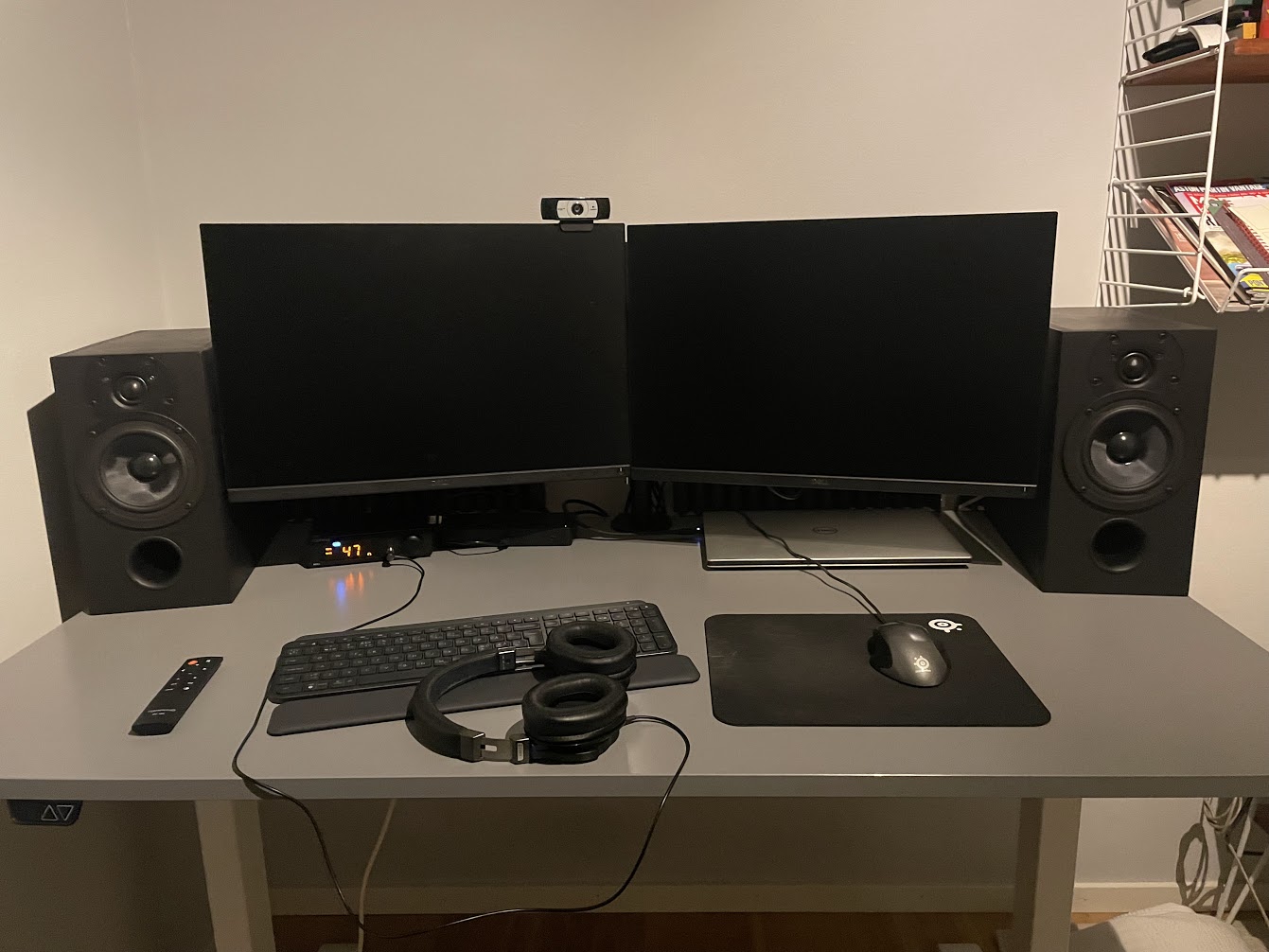

Ställde nu in dem i arbetsrummet och kopplade in dem tillsammans med min nya Topping MX5. Låter fortfarande bra men mer analytiskt. To be continued!

Stort tack alla inblandade! Speciellt Peter och Naqref (vila i frid).

[slammer87th]

Hej, för många år sedan (hu vad tiden går...) köpte jag ett udda antal pK i gruppköpet. En då tilltänkt center blev dock stående på hyllan utan monteras. Nu har jag via Peter S. kunnat köpa element till en pK-kompis till hyllvärmaren och behöver därmed klona filtret i den befintliga. Det ser inte ut som att komponentvärden på mitt "Larsen-filter" är samma som som visas på scheman tidigt i pK-tråden. Min fråga är om det är någon här som vet vad det är för värden på framförallt spolarna, samt var det går att köpa samma komponenter?

Skulle någon dessutom sitta på en överbliven BR-låda skulle jag bli väldigt lycklig

Mvh Jocke

[slammer87th]

Efter att ha gått igenom tråden så kan jag konstatera att jag fått "fel" filter från början. Mina pK från gruppköpet levererades med Vifa-diskanter men dom färdiga filtren från John har som syns på bilden värden för ScanSpeak...

[Morello]

Är Bennic något typ av Kina-fabrikat?

[Nattlorden]

Är Bennic något typ av Kina-fabrikat?

Thailand, väl?

[RogerGustavsson]

Taiwan är det väl?

[slammer87th]

Fort men fel det är ScanSpeak-diskanter så allt rätt, bortse från förra posten

Efter att ha gått igenom tråden så kan jag konstatera att jag fått "fel" filter från början. Mina pK från gruppköpet levererades med Vifa-diskanter men dom färdiga filtren från John har som syns på bilden värden för ScanSpeak...

Det blir till att börja med ett nytt filter med Jantzen-komponenter, därefter mätning lyssning på eventuell skillnad

Är det någon som justerat komponentvärden under pK-ägandet så får ni gärna dela med erav det!

[Calleberg]

Är det någon som justerat komponentvärden under pK-ägandet så får ni gärna dela med erav det!

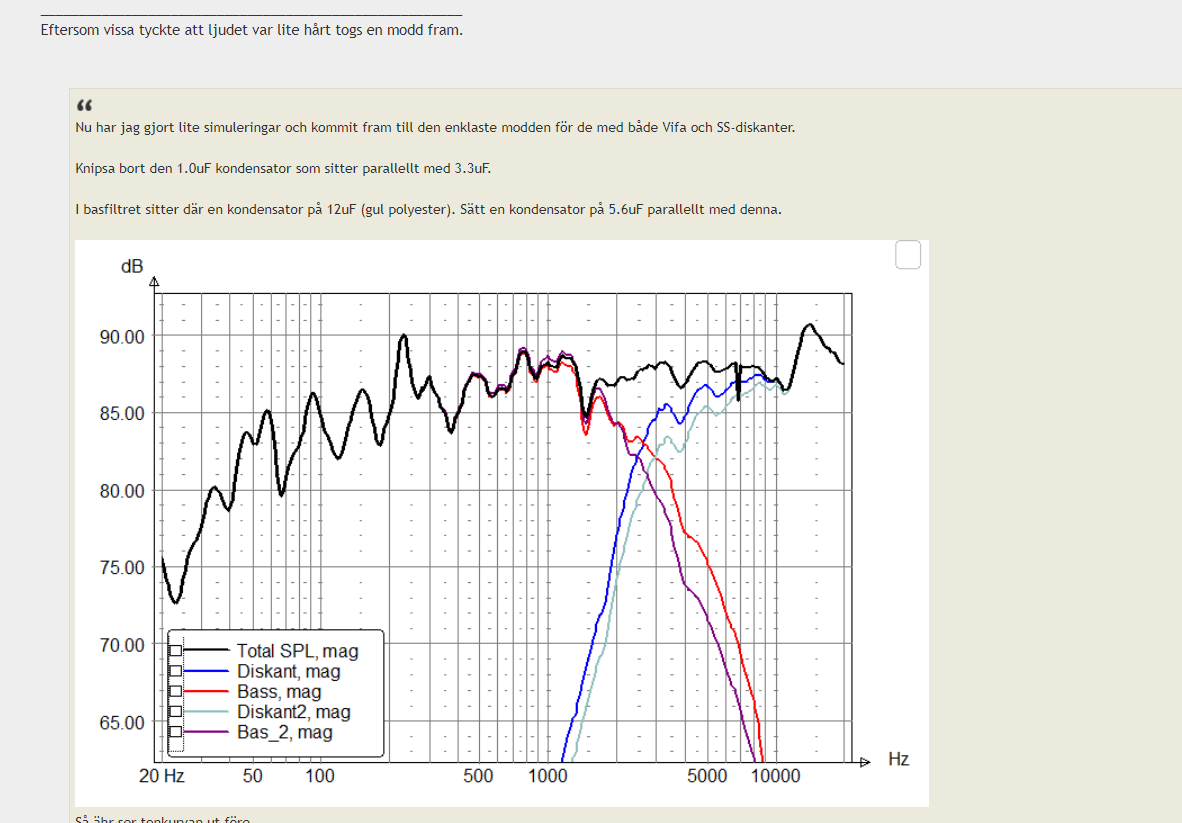

Jag antar att hu har koll på denna tidiga ändring:


[Murkas]

Jag försöker tolka denna ändring för att implementera den i mina pK. Har beställt hem en 5.6uF kondensator. Dock får jag inte ihop det och blir snurrig när jag läser om modden och sen tittar på orginal-ritningarna. Kan någon hjälpa mig att analysera vad som ska göras?

Förändring:

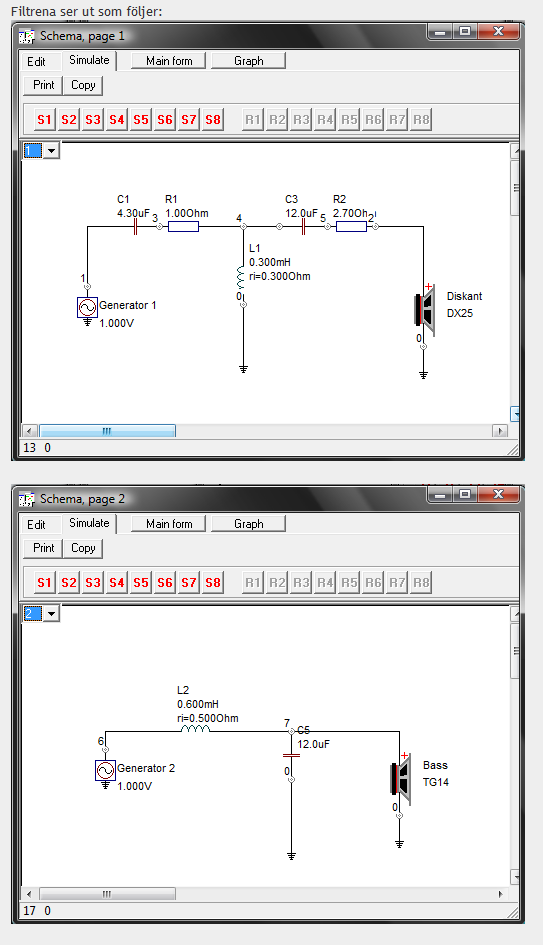

Orginalfilter:


Tack!
MVH
Markus

[Calleberg]

4.3uF i diskantfiltret består av 3.3+1uF. Ta bort den lilla.

[Morello]

Mårtens Räv-L är väl en värdig deltagare i tävlingen?

[Murkas]

4.3uF i diskantfiltret består av 3.3+1uF. Ta bort den lilla.

Jaa! Det förklara ju saken! Tack!

[petern]

Undrar om nån har ett Vifa-element, MG14BH06, till min PK?
//Peter

[Calleberg]

Undrar om nån har ett Vifa-element, MG14BH06, till min PK?
//Peter

Prova att skicka ett PM till petersteindl.

Han har haft element förut. Han är ju även den ursprungliga källan.

viewtopic.php?f=3&t=32604&p=2292562#p2213582

[petern]

Tack för tips, skickade ett igår. Får hoppas på det bästa.

[Millez]

Vilken härlig tråd. Det börjar klia i fingrarna. Någon som kan tänkas ha ett par Pk och vill sälja?

[oa51]

Jag har ett par obyggda slutna. Du kan väl skicka ett PM!

[Kermit116]

pLudio uppmärksammade mig på denna annons. Säljaren gått från 6 000 till 5 000 kronor. Jag är inte mänska att bedöma om detta är fynd eller inte. Med tanke på att killen förnyat annonsen några gånger så verkar han verkligen vilja sälja och då är han kanske mogen för ytterligare prutning:

https://hifitorget.se/visa_annons.php/f ... 201899.htm

(Såvitt jag vet så känner jag inte säljaren.)

[sammel]

Dom såg fina ut.

[schmutziger]

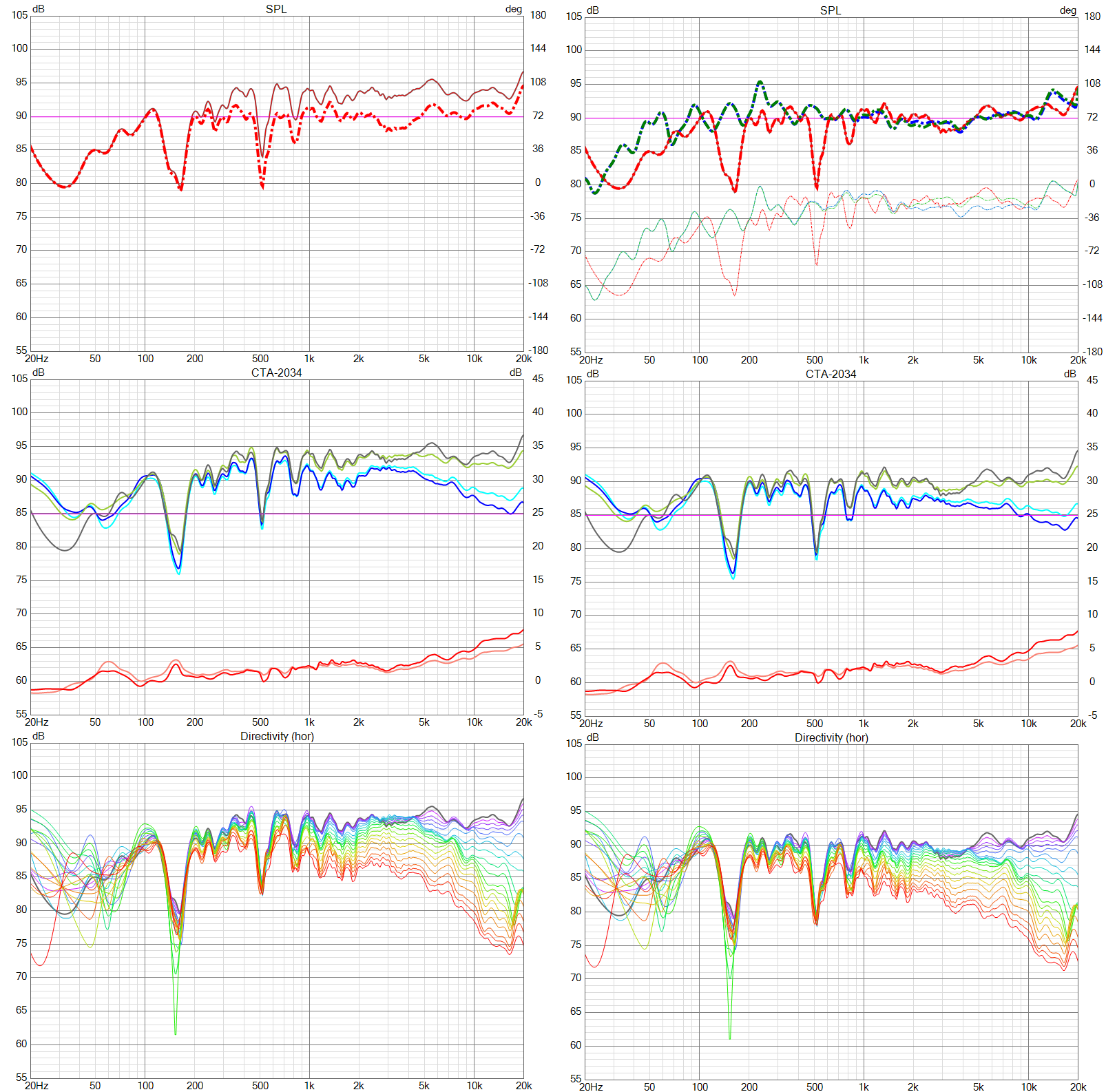

Lekte runt lite i EQ Apo och vituixcad,
Roligt att kunna slå på/av korrigeringar i realtid!
Kan vara kul för någon som tycker pK är lite väl skarpa i diskanten eller bara obalanserade tex:
Vänster del är pK v1, höger "Feelgood pK v1" med en korrigering av #6 så att diskanten är mer sänkt över 4.5kHz än vad bilder visar.
Sen filter gjorda med naqrefs mätningar så att v1 o v2 får samma resultat, piP därefter baserat på naq mätning.
blå är pK v1 naq
grön är pK v2 naq
röd är pK v1 sluten mätt av schmutz
Kommer inte kontrollmäta i närtid
Bör går alldeles utmärkt att trycka in i Minidsp el liknande med.

pK pEQ.png (573.98 KiB) Visad 1007 gånger

Kod: Markera allt

Device:   all
Channel: ALL
# Feelgood pk v1
# 5 Tar bort puckeln i energiresponsen
Filter: ON PK Fc 3351 Hz Gain -3.9 dB Q 0.962
# 6 tar bort siblians/ får till en liten tillt på energiresponsen över 4,5khz mellan -2 - -4dB
Filter: ON HS Fc 4763.01 Hz Gain -3.5 dB
# 9 tar bort baffelstöd
Filter: ON PK Fc 564 Hz Gain -4.3 dB Q 1.11
# End Feelgood
# Feelgood pK v1 naq mät
# Filter: ON PK Fc 3351 Hz Gain -3.9 dB Q 0.962
# Filter: ON HS Fc 7146 Hz Gain -2.8 dB
# Filter: ON PK Fc 897 Hz Gain -3.4 dB Q 1.11
# End Feelgood pK v1 naq mät
# piP tune pk v1
# Filter: ON HSC 6 dB Fc 1886 Hz Gain -2 dB
# Filter: ON PK Fc 3386 Hz Gain -4.6 dB Q 0.752
# End piP Tune pk v1
# piP Feelgood Tune pk v1
# Filter: ON HSC 6 dB Fc 1886 Hz Gain -2.4 dB
# Filter: ON PK Fc 3555 Hz Gain -3.5 dB Q 0.871
# End piP Feelgood Tune pK v1
# Feelgood pK v2 naq mät
# Filter: ON PK Fc 2500 Hz Gain -2.7 dB Q 0.719
# Filter: ON HS Fc 7146 Hz Gain -2.8 dB
# Filter: ON PK Fc 869 Hz Gain -3.3 dB Q 1.11
# End Feelgood pK v2 naq mät
# piP v2 addera till feelgood pK
# Filter: ON PK Fc 3386 Hz Gain -1.2 dB Q 0.752


Efter snabblyssning via pKpondus så låter det väldigt trevligt
