Förslag på kul saker man kan göra med ett litet element?

[Timpolanen]

Angående rör till QM10 så fick jag tips ifrån Erik_Johansson att köra med,
BR/TR30 från www.intertechnik.de

Fast dessa verkar inte finns kvar.. Bara någon konisk variant, btw hur räknar man ut en port om det är konisk?

Men denna borde funka fint väl?
http://www.intertechnik.de/Lautsprecher ... 47577.html

Eller vet någon annan någon schyst port? (Inte avlopp det har jag x-antal meter redan)

EDIT: Sorry såg inte punkten

[paa]

Angående rör till QM10 så fick jag tips ifrån Erik_Johansson att köra med,
BR/TR30 från www.intertechnik.de.

Prova att inte sätta punkt direkt efter länkarna, så funkar dom bättre att klicka på:
www.intertechnik.de

[MagnusÖstberg]

Till surround finns det väl inget filter och kommer kanske inte komma?

Samma filter.

[EA_73]

Och nu har jag spelat sönder mitt första element ......

Satt och kollade på överstyrningsdioden, tutade in toner med olika frekvenser, det fortsatte lysa blått men ljudet försvann .....

Avbrott spole ..... tur man köpte en helt flak med element.

Spännande med överstyrningsdiod. HAr du beskrivet någonstans hur man monterar en sådan och hur det funkar? Hade varit kul inför mitt nästa par.

[EA_73]

En lat fråga. Hur ser filtret ut och hur kopplar man? >Tänkte beställa lite komponenter till julen så även jag har lite julpyssel

[Richard]

En lat fråga. Hur ser filtret ut och hur kopplar man? >Tänkte beställa lite komponenter till julen så även jag har lite julpyssel

Det finns/fanns info på lts hemsida. Alla komponenter kopplas in på +-ledaren.
- dras direkt till - på elementet.

I övrigt rekommenderar jag verkligen filtret, och dessutom håller jag med MagnusÖstbergs filterförslag, alltså: spole på 0,25 mh, motstånd på 2,5 ohm, samt kondensator på 18 uf. Detta låter bäst, enligt mitt tycke. Klangligt rätt likt piP (nåja ).
Och jag har provat 6 olika alternativ på olika filter. Men smaken är olika.

Jag tror förövrigt att Phon håller på att utveckla ett bättre filter- som tar bort den (subjektiva) svaga diskantpeaken vid 8 khz.

[Richard]

Vilken effekt ungefär kan det ha varit?

Volymen var väl ungefär .... klockan tolv .....

Jag vet inte faktiskt, men det hade slutat att låta bra långt tidigare. Det var frekvenser nere i basen i vart fall.

Hur går det med ditt alternativa filter? Har du kommit på något?

[EA_73]

En lat fråga. Hur ser filtret ut och hur kopplar man? >Tänkte beställa lite komponenter till julen så även jag har lite julpyssel

Det finns/fanns info på lts hemsida. Alla komponenter kopplas in på +-ledaren.
- dras direkt till - på elementet.

I övrigt rekommenderar jag verkligen filtret, och dessutom håller jag med MagnusÖstbergs filterförslag, alltså: spole på 0,25 mh, motstånd på 2,5 ohm, samt kondensator på 18 uf. Detta låter bäst, enligt mitt tycke. Klangligt rätt likt piP (nåja ).
Och jag har provat 6 olika alternativ på olika filter. Men smaken är olika.

Jag tror förövrigt att Phon håller på att utveckla ett bättre filter- som tar bort den (subjektiva) svaga diskantpeaken vid 8 khz.

Hur kopplas detta.

[Richard]

Filterkomponenterna kopplas parallellt med varandra, i serie med plusledaren.

[EA_73]

Filterkomponenterna kopplas parallellt med varandra, i serie med plusledaren.

Tackar. Då är det bara att handla komponenter.

[Timpolanen]

Är det 32mm (Ytter-D) avloppsrör ni kör med i Mupps konstruktionen? För dessa är ju 28mm invändigt, inte 30mm. Sedan finns det 35mm med dessa är 31mm invändigt.

[Stenberg]

Är det 32mm (Ytter-D) avloppsrör ni kör med i Mupps konstruktionen? För dessa är ju 28mm invändigt, inte 30mm. Sedan finns det 35mm med dessa är 31mm invändigt.

Precis: 32/28 är måtten på röret. När det skrivs 30mm rör så avses ett 32mm rör. Jag tror att Naqref råkade skriva fel på ritningen (endast diametern) och att 30mm fastnat på något sätt. Längden ska stämma.

[ollenorell]

Längden på porten ska vara 130mm.
I pdf-ritningen står det ett annat mått, samtidigt som naqref skrev 130mm här i tråden, så jag frågade honom, och han säger att det är 130mm som gäller

[Nahaz]

Tråkigt att jag redan kapat mina rör då...
Vore det inte pedagogiskt och snällt mot framtida byggare att ändra ritningen till rätta mått?

[Timpolanen]

Fan... jag har redan limmat dit minna.....!


Edit: Tack för tipset Olle!

[Stenberg]

Det är ju svårt att göra rören längre, men testa med de kortare. Jag tycker personligen att avstämningen är lite låg.

[Timpolanen]

Nu finns det inge återvändo. Men jag ska testa iaf Har 14 lådor kvar sedan så dessa får väl bli test.

Men stämmer filtret då? 18uF+0,25mH+2,5ohm parallellkopplat i serie

[ollenorell]

119mm står det i ritningen. Det skiljer alltså ungefär en cm.
Undrar om det blir någon jätteskillnad?
Men jag har ju ingen koll när det gäller högtalare

[EA_73]

Nu finns det inge återvändo. Men jag ska testa iaf Har 14 lådor kvar sedan så dessa får väl bli test.

Men stämmer filtret då? 18uF+0,25mH+2,5ohm parallellkopplat i serie

Någon som har tips på vad man köper komponentena till filtret? Hittade inga 18uf på hifikit.

[UrSv]

Nu finns det inge återvändo. Men jag ska testa iaf Har 14 lådor kvar sedan så dessa får väl bli test.

Men stämmer filtret då? 18uF+0,25mH+2,5ohm parallellkopplat i serie

Någon som har tips på vad man köper komponentena till filtret? Hittade inga 18uf på hifikit.

18 uF kan vara lite ovanligt. Det är inte lika farligt med 10 uF och 8.2 uF. Eller 10 + 4.7 + 3.3 uF.

Elfa har annars 65-471-52 som är SCR på 18 uF.

[EA_73]

Kanon.
Tackar

[Timpolanen]

Presis tror polaren hade hittat några 18uF på elfa som jag å DVD-ai ska köra med. Just nu i testlådorna är det 2,7ohm, 18,3uF, 0,25mH.

Låter jävlit bra!!
Trends med ny nätdel

[EA_73]

Någon som vet hur en sådan där diod som sitter på QM10 funkar? Hade varit najs. Det finns någon på forumet som gjort minigurus med slitsport och en såda diod har jag för mig.

[Timpolanen]

Humm diod med batteri som slås på som en VU mätare typ. Borde funka

[DVD-ai]

Den dioden går inte på batteri, den tänds/ blinkar vid överbelastning

Och, jepp, den kondingen på Elfa 18uF har jag tittat på, och det blir nog en beställning på några av den sorten + lite motstånd

[EA_73]

Den dioden går inte på batteri, den tänds/ blinkar vid överbelastning

Och, jepp, den kondingen på Elfa 18uF har jag tittat på, och det blir nog en beställning på några av den sorten + lite motstånd

Vet du hur man installerar och vad man använder fö diod. Den tänds väl när man pressar högtalaren för hårt och effekten blir för hög eller?

[Timpolanen]

Jaha det är är mer än en diod En sådan vore inte fel på dessa små rackare!

[DVD-ai]

Den dioden går inte på batteri, den tänds/ blinkar vid överbelastning

Och, jepp, den kondingen på Elfa 18uF har jag tittat på, och det blir nog en beställning på några av den sorten + lite motstånd

Vet du hur man installerar och vad man använder fö diod. Den tänds väl när man pressar högtalaren för hårt och effekten blir för hög eller?

Jag är inte helt säker på hur... men jag skulle kunna tänka mig att någon parallell koppling är det, och en diod är ju en diod så det blir ju inte kortis, om man bara ser till att lösa det på något smart sätt. Och ser till så att den inte kan "läcka" åt något av hållen.

Alltså, det krävs antagligen en egen liten kretts för att lösa den konstruktionen och inte bara en diod

[Stone]

Ingen som känner för att lägga in elfanummer?

Vore intressant att veta vad ett filter går på.

[phon]

Någon som vet hur en sådan där diod som sitter på QM10 funkar? Hade varit najs. Det finns någon på forumet som gjort minigurus med slitsport och en såda diod har jag för mig.

Det är nog mina QM4 du tänker på. Dom är vita, har slitsport och överstyrningsindikator.

Indikatorn är mer eller mindre likadan som i QM10, någon justering för frekvensgång bara. Jag kan nog inte lägga ut kopplingsschemat här dessvärre, men i princip likriktar man högtalarsignalen och låter spänningen tända dioden.

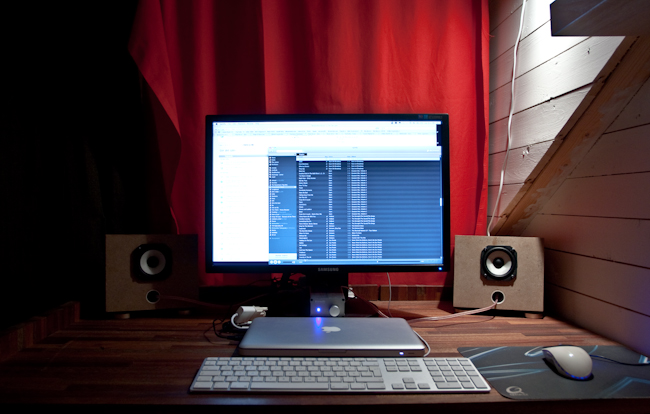

Så här kan dom se ut i arbetsrummet en vanlig dag där dom står ovanpå sina större kusiner.






.
