Har skruvat lite och mätt. Verkar fungera, i varje fall händer något när man skruvar.


[genstruktur]

Bra kämpat Roger! Jag hoppas någon kan bringa klarhet i dina frågeställningar

[RogerGustavsson]

Hade inte använt det mätprogrammet på väldigt länge, tog ett tag innan jag hittade rätt där. Externt ljudkort, analogt ut till PEQ och så analogt tillbaka till PC. Reläfunktionen verkar fungera enligt by-pass-metoden. Ej strömsatt går signalen ut obehandlad. Dock lär det kräva en hel del pill för inställning, inte lika enkelt som grafiska inställning för DSP. Jag har provkört in min anläggning också och inget verkar knas även om inställningar är lite svåra att verifiera med öronen liggandes bakom en högtalaren, hade inga lång RCA-kablar.
Jag firar nu med ett glas torrt vitt till torsken!

[genstruktur]

Hade inte använt det mätprogrammet på väldigt länge, tog ett tag innan jag hittade rätt där. Externt ljudkort, analogt ut till PEQ och så analogt tillbaka till PC. Reläfunktionen verkar fungera enligt by-pass-metoden. Ej strömsatt går signalen ut obehandlad. Dock lär det kräva en hel del pill för inställning, inte lika enkelt som grafiska inställning för DSP. Jag har provkört in min anläggning också och inget verkar knas även om inställningar är lite svåra att verifiera med öronen liggandes bakom en högtalaren, hade inga lång RCA-kablar.
Jag firar nu med ett glas torrt vitt till torsken!

Ah, om peq ej är stömsatt går signalen igenom obehandlad? Enkelt att lyssna och jämföra i alla fall då utan peq vs med peq .

Knuttebaloa menar att det inte är så väldans mycket jobb att ställa in peq, men jag får väl se när den väl är på plats! Vad säger ni andra som byggt ihop era peq, är de krångligt att ställa in den till önskvärt resultat?

Ett glas vitt är du riktigt förtjänt av tycker jag!

[RogerGustavsson]

Ah, om peq ej är stömsatt går signalen igenom obehandlad? Enkelt att lyssna och jämföra i alla fall då utan peq vs med peq.

Så ska det vara. Det är hos mig inte jättetydligt att höra skillnaden på smalbandiga inställningar, får springa mellan PEQ:n och lyssningsplatsen 4 m bort. Nu har jag förstås redan justerat med DSP i min anläggning, blir lite tårta på tårta.

[genstruktur]

Ah, om peq ej är stömsatt går signalen igenom obehandlad? Enkelt att lyssna och jämföra i alla fall då utan peq vs med peq.

Så ska det vara. Det är hos mig inte jättetydligt att höra skillnaden på smalbandiga inställningar, får springa mellan PEQ:n och lyssningsplatsen 4 m bort. Nu har jag förstås redan justerat med DSP i min anläggning, blir lite tårta på tårta.

Låter toppen!

[I-or]

Så ska det vara. Det är hos mig inte jättetydligt att höra skillnaden på smalbandiga inställningar, får springa mellan PEQ:n och lyssningsplatsen 4 m bort. Nu har jag förstås redan justerat med DSP i min anläggning, blir lite tårta på tårta.

För att tydligt uppfatta smalbandiga skillnader behöver man oftast direkt kunna växla A/B. Då är det, något beroende på ingreppsfrekvens och Q-värde, inte alltför svårt med lämpligt programmaterial. Skillnaderna blir dessutom extra tydliga i hörlurar.

Smalbandigheten är för övrigt skälet till att rumsinverkan vanligen inte låter värre än vad den gör.

[RogerGustavsson]

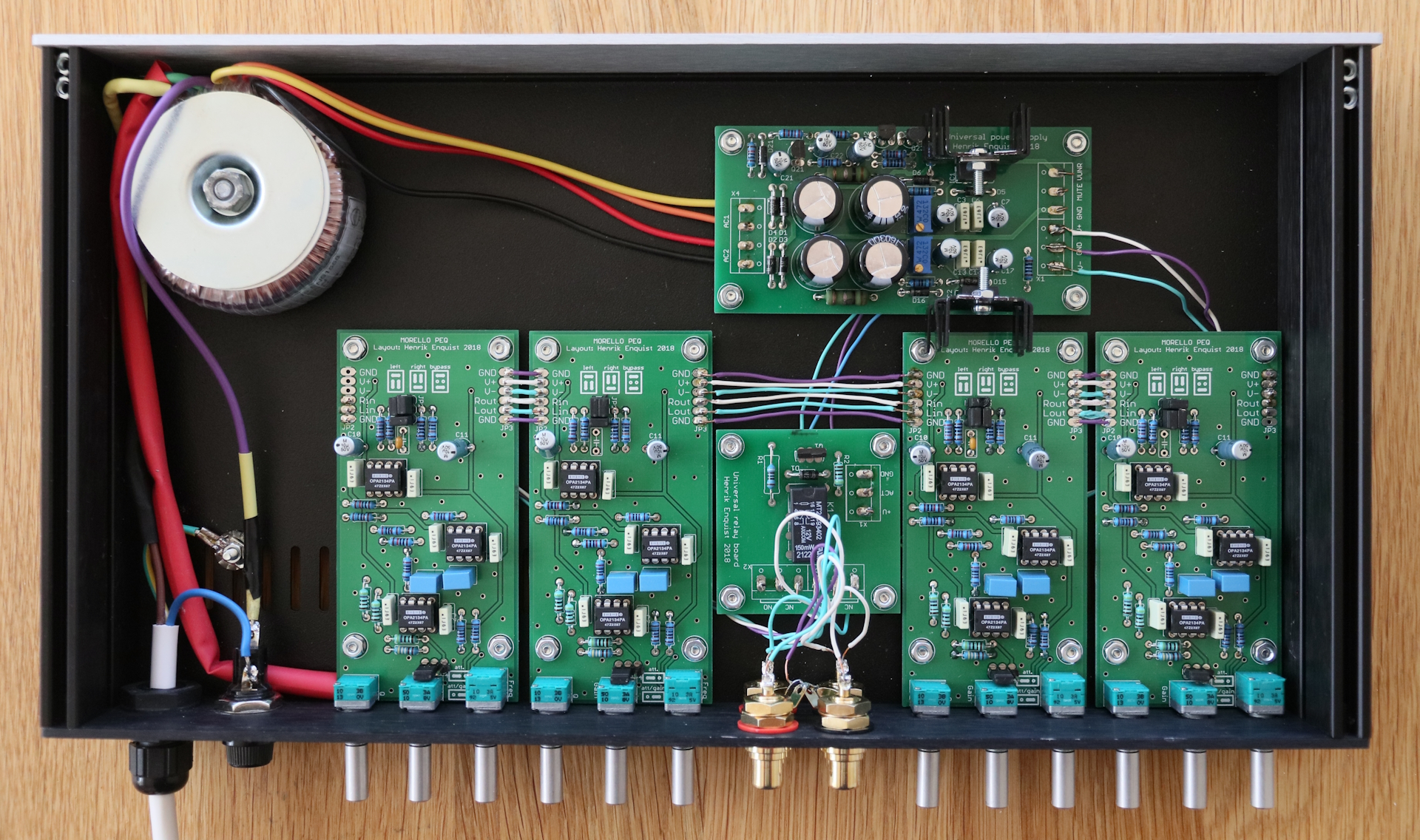

Nu är den klar! Gustaf kan vara lugn, den har numera en jordad anslutning...

peq klar.jpg (1.87 MiB) Visad 3511 gånger

Hoppas texten baktill är tillfyllest.

peq baksida.jpg (1.2 MiB) Visad 3511 gånger

Med reglagen ställda i mittposition som på bilden ovan, blev resultatet så här.

alla i mid.jpg (305.87 KiB) Visad 3511 gånger

[genstruktur]

Ser väldigt bra ut tycker jag i alla fall Roger

[sammel]

Snyggt Roger

[HenrikTornquist]

Ett föredömligt prydligt bygge, både vad gäller konstruktion och montering. Jag lyfter min virtuella hatt för de inblandade.

[Morello]

Instämmer - föredömligt propert bygge!

[RogerGustavsson]

Tackar för de vänliga orden! Har inte lagt ner min själ på att göra t.ex. kabeldragningen supersnyggt, lite överlängd på kablarna till RCA-donen men förhoppningsvis inget som stör ljudåtergivningen. Bygget har förlöpt under lång tid och säkert legat stilla under ett år i inväntan på ny lust. Hoppas nu att Henrik blir lika nöjd när han får den installerad i sin anläggning.

Jag har för övrigt fler kretskort liggandes om någon behöver, dock ej för nätdel och reläkort.

[genstruktur]

Det kommer säkert bli alldeles lysande Roger!

[genstruktur]

Instämmer - föredömligt propert bygge!

Har konstruktören något att tillföra kring denna fråga?

viewtopic.php?f=31&t=72981#p2287389

[HenrikTornquist]

Tackar för de vänliga orden! Har inte lagt ner min själ på att göra t.ex. kabeldragningen supersnyggt, lite överlängd på kablarna till RCA-donen men förhoppningsvis inget som stör ljudåtergivningen. Bygget har förlöpt under lång tid och säkert legat stilla under ett år i inväntan på ny lust. Hoppas nu att Henrik blir lika nöjd när han får den installerad i sin anläggning.

Jag har för övrigt fler kretskort liggandes om någon behöver, dock ej för nätdel och reläkort.

Här förmodar jag att det är en annan Henrik som åsyftas, eller?

[RogerGustavsson]

Ja, herr genstruktur!

[genstruktur]

Nu har den landat hos mig. STORT tack Roger!




[smile]

Kul att flera har blivit byggda!

Om någon skulle vara intresserad av färdiglödda kort så har jag ett gäng över.
Har även några kort som saknar enstaka komponenter och något kort som är helt obestyckade.

[sprudel]

Skoj att du är igång. Ska ta med min till Gustaf så att får han kolla upp den. Tycker inte att jag fick någon effekt när jag provade den även om korten fungerar. Övrigt har jag knopat med själv, det är väl det som skiter sig kanske.

[genstruktur]

Ja kul! Även om jag inte kan ta åt mig äran av att den är byggd .

Skall koppla in den strömlös till att börja med och förhoppningsvis inte höra någon skillnad alls. När familjen är väck och lite egentid infinner sig skall jag börja skruva tänkte jag.

[genstruktur]

Ah, om peq ej är stömsatt går signalen igenom obehandlad? Enkelt att lyssna och jämföra i alla fall då utan peq vs med peq.

Så ska det vara. Det är hos mig inte jättetydligt att höra skillnaden på smalbandiga inställningar, får springa mellan PEQ:n och lyssningsplatsen 4 m bort. Nu har jag förstås redan justerat med DSP i min anläggning, blir lite tårta på tårta.

Går det bra att växla mellan ej strömsatt/strömsatt peq medans man spelar musik tex. Eller borde man inte göra så, kan något ta skada?

[RogerGustavsson]

Ah, om peq ej är stömsatt går signalen igenom obehandlad? Enkelt att lyssna och jämföra i alla fall då utan peq vs med peq.

Så ska det vara. Det är hos mig inte jättetydligt att höra skillnaden på smalbandiga inställningar, får springa mellan PEQ:n och lyssningsplatsen 4 m bort. Nu har jag förstås redan justerat med DSP i min anläggning, blir lite tårta på tårta.

Går det bra att växla mellan ej strömsatt/strömsatt peq medans man spelar musik tex. Eller borde man inte göra så, kan något ta skada?

Det har jag inte provat men det bör gå bra eftersom det sitter ett relä som sköter omkopplingen mellan bypass och aktiv inkoppling.

[RogerGustavsson]

Kul att flera har blivit byggda!

Om någon skulle vara intresserad av färdiglödda kort så har jag ett gäng över.
Har även några kort som saknar enstaka komponenter och något kort som är helt obestyckade.

Jag har också några obestyckade kort kvar. Även fyra bestyckade som jag hade tänkt använda själv fast det har inte blivit av - än.

[Morello]

Skoj att du är igång. Ska ta med min till Gustaf så att får han kolla upp den. Tycker inte att jag fick någon effekt när jag provade den även om korten fungerar. Övrigt har jag knopat med själv, det är väl det som skiter sig kanske.

Du är velkommen. Tag med rör så kan vi testa dem också.

[genstruktur]

Så ska det vara. Det är hos mig inte jättetydligt att höra skillnaden på smalbandiga inställningar, får springa mellan PEQ:n och lyssningsplatsen 4 m bort. Nu har jag förstås redan justerat med DSP i min anläggning, blir lite tårta på tårta.

Går det bra att växla mellan ej strömsatt/strömsatt peq medans man spelar musik tex. Eller borde man inte göra så, kan något ta skada?

Det har jag inte provat men det bör gå bra eftersom det sitter ett relä som sköter omkopplingen mellan bypass och aktiv inkoppling.

Ok! Bara tänkte om man kände behov att jämföra snabbt

[sprudel]

Skoj att du är igång. Ska ta med min till Gustaf så att får han kolla upp den. Tycker inte att jag fick någon effekt när jag provade den även om korten fungerar. Övrigt har jag knopat med själv, det är väl det som skiter sig kanske.

Du är velkommen. Tag med rör så kan vi testa dem också.

Thx! Har en låda med 6922, mycket NOS, men antagligen utrangerade. Vi får se.

[sprudel]

Nu har Gustaf fått mäta på sin egen konstruktion. Den fick med beröm godkänt.
Trevligt att träffas igen, språka lite, mäta lite, och spisa Ruff via rörslutsteget. Det fick också godkänt av undertecknad.

[genstruktur]

Kul! Bara hem och ratta nu då

[RogerGustavsson]

Nu har Gustaf fått mäta på sin egen konstruktion. Den fick med beröm godkänt.

På vilket sätt hade du tidigare utvärderat PEQ:n? Jag tyckte det var svårt att med blotta hörseln uppfatta ingrepp vid vissa frekvenser vid musikåtergivning. När man mätte såg man det tydligare.
