GDS-projekt, rörslutsteg - slutfört

[Morello]

Sannolikt inte. Det är väl bara att testa och se om allt fungerar som sig bör?

[Morello]

Svarade i fel tråd.

[Morello]

Igår beställde jag - hör och häpna - fyra 6n23p-rör från Ukraina; rören kommer från sovjettiden! Om inte rören kommer fram på grund av Putins dåraktiga anfallskrig, ser jag pengarna som ett bidrag.

[Morello]

Rörtestaren är nu monterad och kalibrerad - har mätt upp ganska många rör. ECC88-rören från JJ har tappat ganska mycket transkonduktans och bör ersättas. ECC83-rören samt 6550 från samma firma har klarat sig betydligt bättre.

Dålig kvalitet, bör egentligen hålla några år. Som tur är har jag NOS E88CC/CV2492 som ska hålla 10000h, Telefunken garanterar det i sina datablad för E88CC

https://frank.pocnet.net/sheets/128/e/E88CC.pdf

Ja, men det är ju en extraordinärt snobbig variant - hur länge lever ett helt vanligt Telefunken (eller från annat jämförbart fabrikat) ECC88?

[smile]

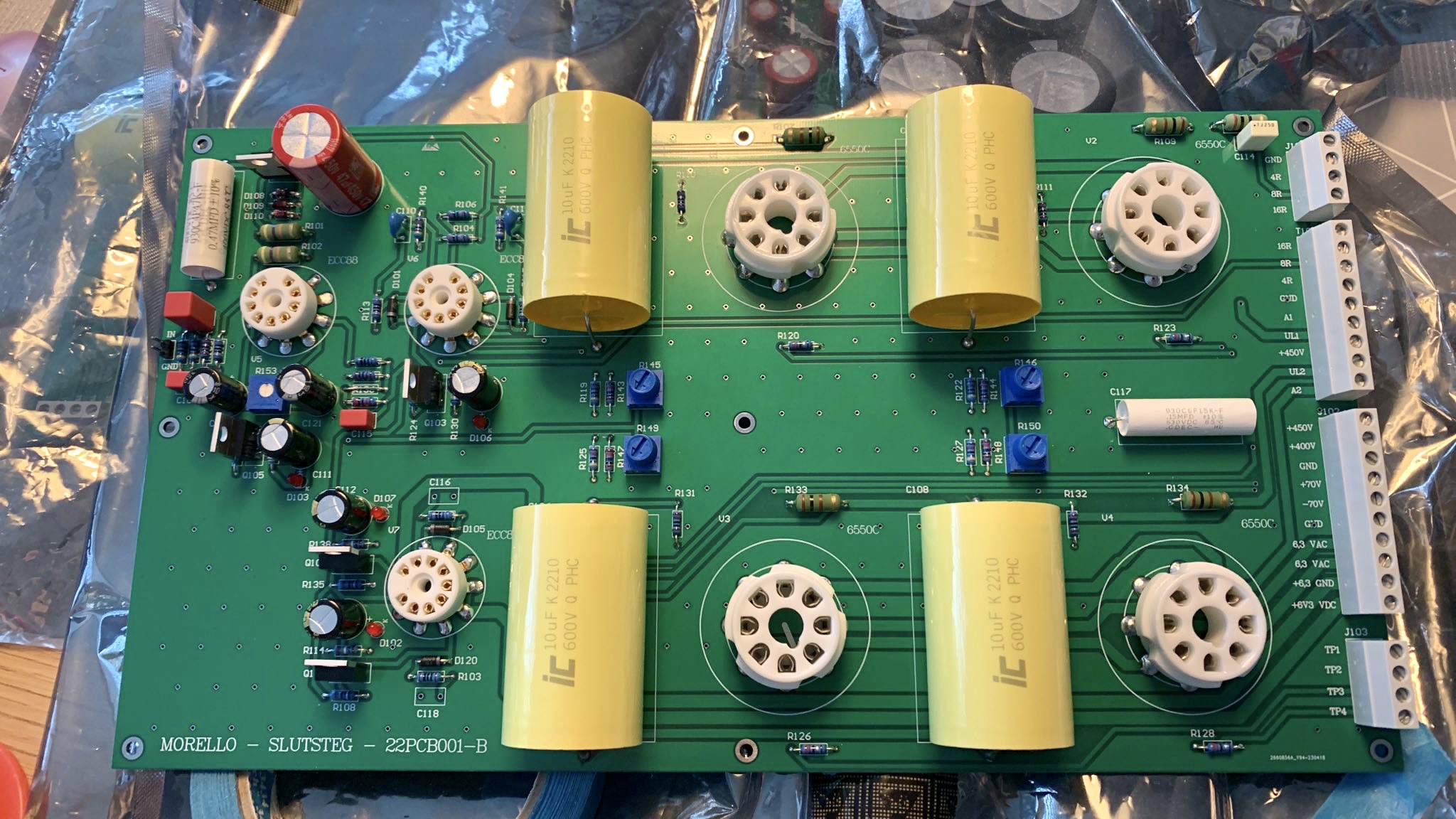

Jag önskar ett förtydligande ang. J102 på slutstegskortet.

Schemat säger att:
Pinne 1 är: +6V3_GND
Pinne 2 är: +6V3

På kortet är det tryckt tvärt om.

Feltryck?
Vad gäller?

[Morello]

Välj själv - spelar ingen roll.

[smile]

Välj själv - spelar ingen roll.

trots att det är märkt "DC" ?

[petersteindl]

Det låter som det skulle kunna vara matningen till glödspänning.

[smile]

Det stämmer nog alldeles utmärkt, men har det ingen betydelse för den DC reglerade spänningsmatningen alltså?

[Morello]

Glödspiralen märker inte i vilken riktning elektronerna vandrar.

[Morello]

Håll dock reda på 6V3 resp 6V3_B; effektrören drivs med växelspänning till glöden och smårören med likspänning.

[smile]

Tack för förtydligandet!

Håll dock reda på 6V3 resp 6V3_B; effektrören drivs med växelspänning till glöden och smårören med likspänning.

Absolut, det är ju tydligt uppmärkt med AC, ifrån både kraftkort och in på slutstegskorten

[Morello]

Har du testkört korten utan slutrör och traf?

[smile]

Har du testkört korten utan slutrör och traf?

Tyvärr har jag inte kunnat göra det, jag saknar dessvärre fortfarande rör och utgångstransformatorer.

Däremot har jag provkört kraftkortet obelastat och kollat så att alla spänningar finns och verkar riktiga, det fungerade precis som förväntat!

Jag har beställt fläktar som kanske om jag har riktigt tur kommer i morgon.

Om jag får dem så kanske jag bjuder på en liten teaser med en bild

[smile]

Några bilder efter dagens operationer.
Nu återstår det rör, utgångstransformatorer och viloströmsmätaren som är på väg ifrån Ukraina.

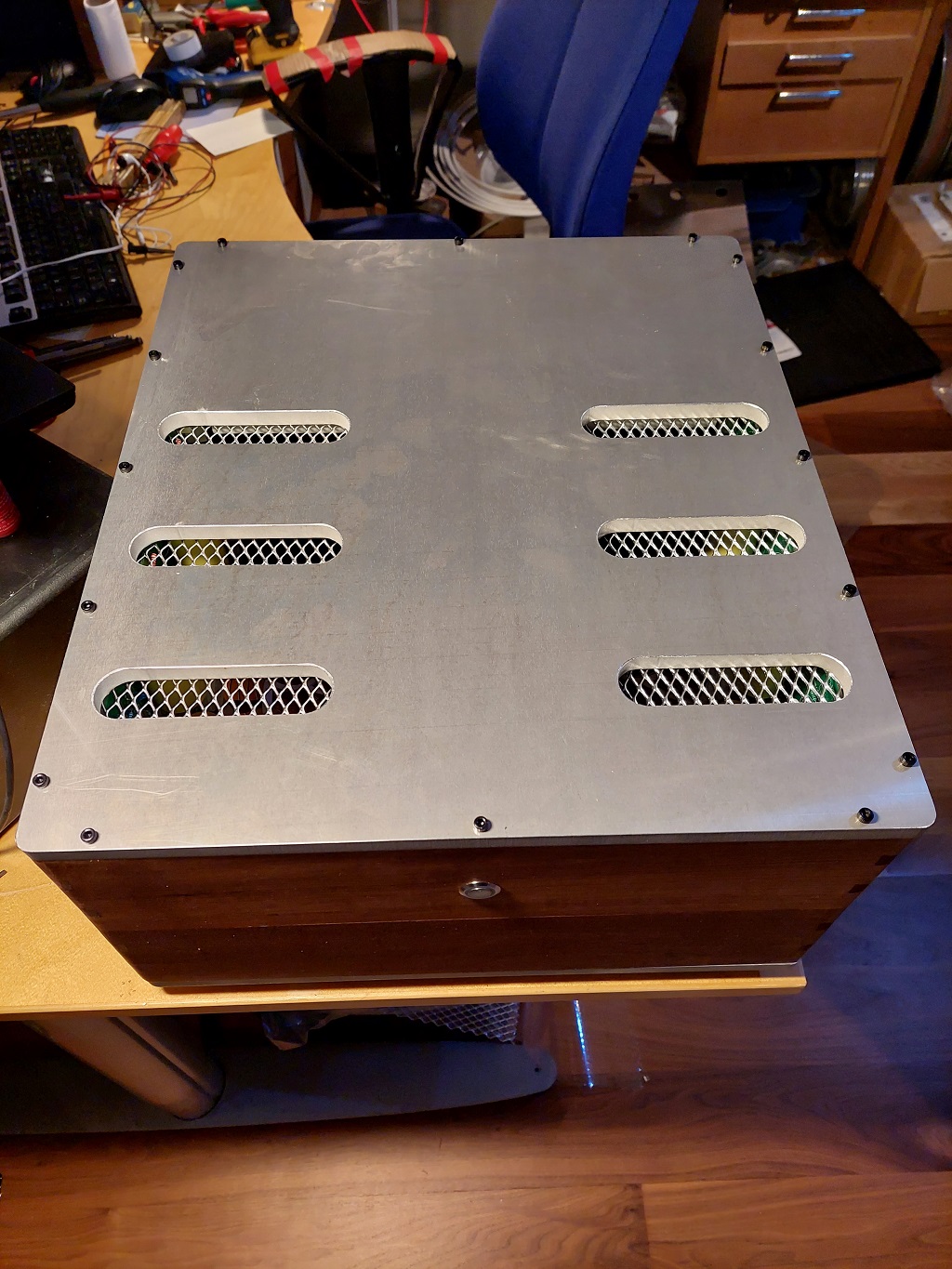

Locket på.

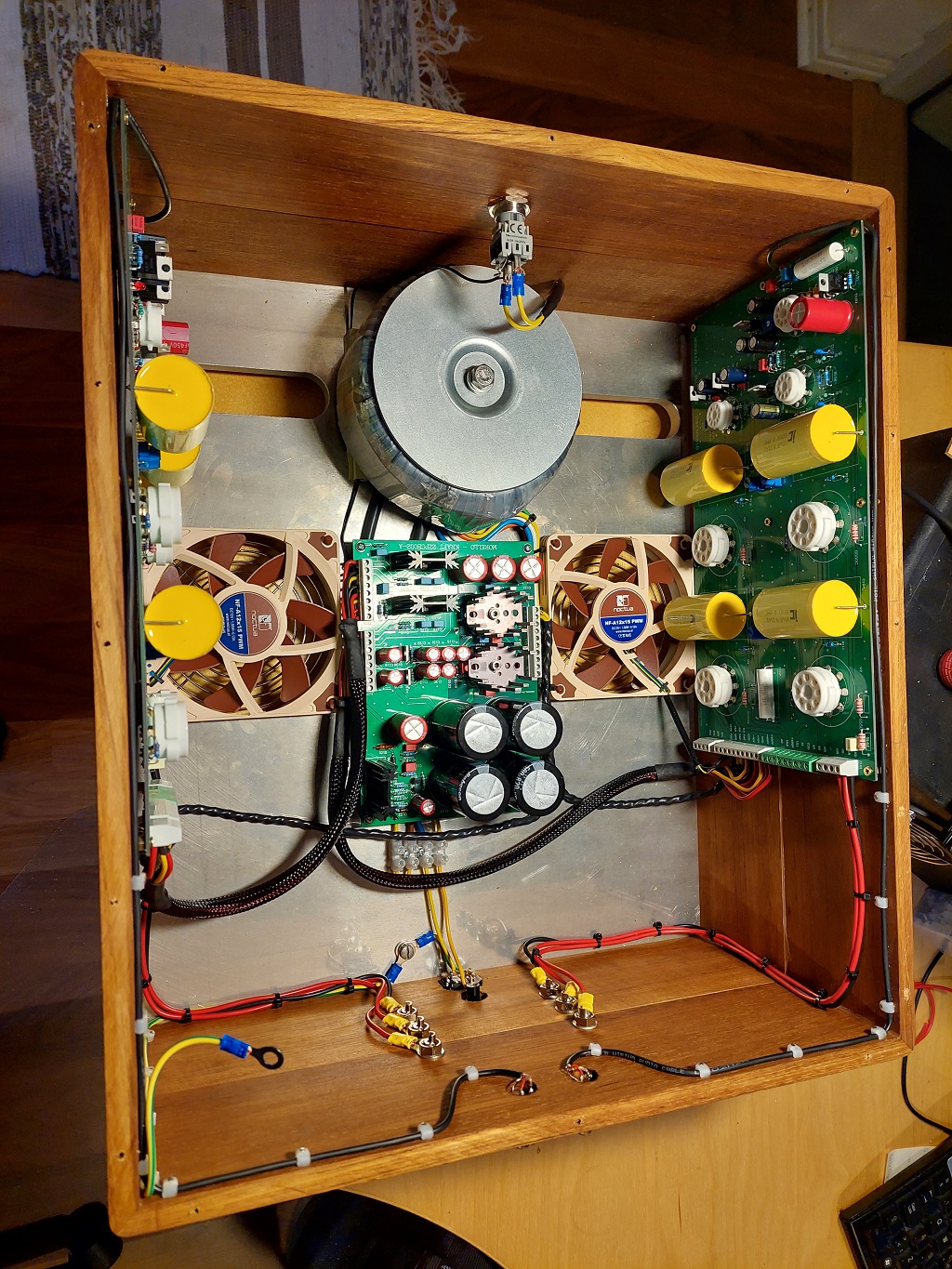

Locket av., jodå, utgångstransformatorerna ska få plats där också!


[hifikg]

Begriper inte varför ni gömmer rören

[smile]

Omväxling förnöjer...
Jag har idag 38 st. Synliga nakna rör i min anläggning.
Det kan räcka

[Morello]

Riktigt propert bygge Smile - nästan åt det pedantiska hållet.

[Morello]

Begriper inte varför ni gömmer rören

Nakna rör är fullkomligt reglementsvidrigt och får helt enkelt inte saluföras inom EU. Nu är detta förvisso ett GDS-projekt, men lite ordning kan det ju få lov att vara även i slika projekt.

[smile]

Nu har priserna skjutit i taket på utgångstransformatorerna
Det var ju förargligt att pengar saknades innan höjningen...

https://www.don-audio.com/Hammond-Audio ... WATT-1650W

[Morello]

[Rydberg]

8O

Jädra tur att jag beställde innan, fick mina för två veckor sedan men riktigt surt för dig smile

[smile]

Ja, det känns surt... får nog börja leta runt och se om det går att beställa någon annan stans ifrån.

Hur ser det ut, är det någon mera som ska bygga ett steg som inte har några trafos än, eller är det bara Rydberg, Morello och jag som gör slag i saken?

Jag tänker på att jag kan fråga runt lite och se om jag kan få ett bättre pris om jag beställer flera någontans ifrån.

[BobHallon]

Morrn
jag håller också på med slutsteget , beställde 1 trafo o fick den under på en vecka för en 4 veckor sedan trots 0 i lager när jag beställde , ingen brådska att beställa bägge trodde jag :s

https://www.components-store.se/product ... 1650W.html
tror knappast att går beställa 1 st , företag etc o förfrågan
mvh magnus

[smile]

Trevligt att se flera som bygger!

Jag har skickat iväg förfrågan till några företag liknande ovan länk.
Det verkar finnas 2-3 stycken som har liknande uppbyggnad, undrar om det i grunden är samma?

Får se om de svarar med den lilla kvantitet som efterfrågas...

[RogerGustavsson]

Vilka prisskillnader på den trafon! $120 är väl knappast en dagsaktuell prisuppgift när de flesta ligger på 3-5 gånger det priset?

[Morello]

Trafon kostade runt 4 000 kr hos alla leverantörer förutom don-audio då jag beställde. Jag misstänker att don-audio hade fel pris i listan och sedermera justerade det.

https://eu.mouser.com/ProductDetail/Ham ... me6w%3D%3D

https://www.digikey.se/sv/products/deta ... 50W/455515

https://www.newark.com/hammond/1650w/tr ... dp/66F8013

[BellsnWhistles]

Ja, det känns surt... får nog börja leta runt och se om det går att beställa någon annan stans ifrån.

Hur ser det ut, är det någon mera som ska bygga ett steg som inte har några trafos än, eller är det bara Rydberg, Morello och jag som gör slag i saken?

Jag tänker på att jag kan fråga runt lite och se om jag kan få ett bättre pris om jag beställer flera någontans ifrån.

Jag har inte beställt trafosar, faktum är att jag inte ens hämtat grejerna från Morello ...
Så får du till något bättre pris så kan jag vara en till att ha med i leken.

[Rydberg]

Nu är korten färdiga. Ska göra en extra avsyning av min montering och sen blir det ett stegvis testa och bygga in korten i lådan.

[Morello]

Riktigt propert montage, Rydberg!

Jag har för övrigt bestyckat mitt rörslutsteg med småsignalrör från Telefunken samt Sylvania.
