Jag önskar i vart fall ett andra ordningens filter, kondingar har du ju. Du kan ju seriekoppla spolarna också, för att uppnå högre värden.

Vad är dina motiv? Jag vet ett bra.

För att helt enkelt få en brantare delning, så att inte elementen spelar så mycket i samma register.

[peetwa]

Jag önskar i vart fall ett andra ordningens filter, kondingar har du ju. Du kan ju seriekoppla spolarna också, för att uppnå högre värden.

Vad är dina motiv? Jag vet ett bra.

För att helt enkelt få en brantare delning, så att inte elementen spelar så mycket i samma register.

Mitt skäl är att konstruktionen har en ganska låg delning och med en brantare delning kan man avlsta diskanten och därmed få mindere dist. Men det där är finlir. Nu gäller det att peta ihop något som funkar.

[peetwa]

Bas, on axis, 0 - 0,75 - 1,2 - 2,0 mH dämpning. O är överst.

[peetwa]

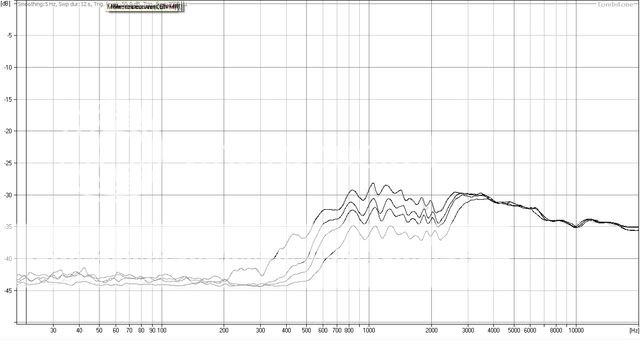

Diskant delad med 15 - 10 - 4,7 uF. Kurvan över är odämpad där efter kommer 15 uF.

[celef]

Oki, imorgon rullar det igång. Jag vill jätte gärna att ni tipsar om hur man skall göra mätningen innan jag gör mätningen.

Jag har tänkt att köra på dubbla baffelbredden i mätavstånd, micken mellan diskant och bas i höjdled och högtalaren så fristående som möjligt. Även mätningar 30, 60 och 90 grader off axis samt 90 grader från sidan samt 90 grader från sidan mitt på lådan för att kolla basreflexens bidrag (enligt tips från IÖ).

Verkar det ok?

jag tycker du ska ha ett så stort mätavstånd som möjligt, eller iallafall något som liknar normalt lyssningsavstånd, om det är möjligt

själv lägger jag ner väldigt lite krut på 0-gradersaxeln till förmån för andra axlar

[peetwa]

Oki!

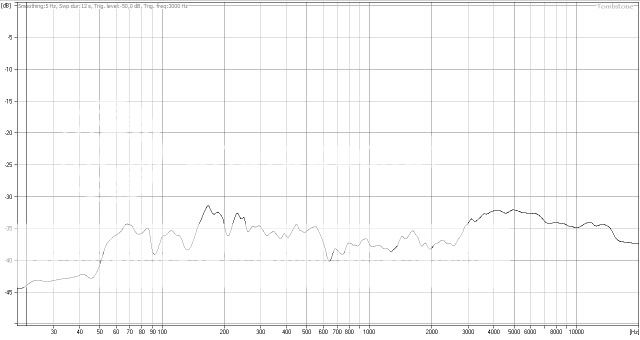

Så här ser det ut mätt mitt mellan bas och diskat. Med bas och diskant i samma fas och med 2 mH på basen och 15 uF samt 5, 6 Ohms dämpning på diskantern.

[peetwa]

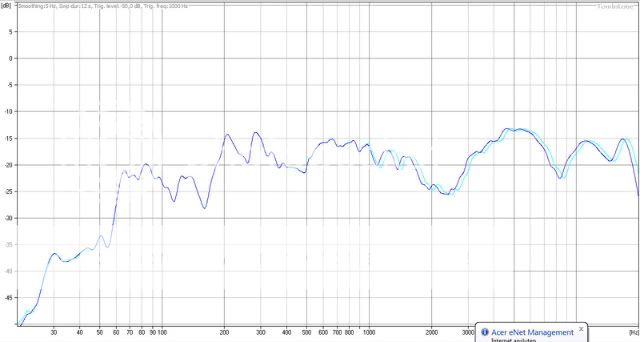

Så här såg det ut från början.

[peetwa]

Det är lite olika skalor på bilderna men det har redan blivit en avsevärd skillnad. Nu låter dom rätt bra.

[peetwa]

Spridning 0, 30, 60, 90. Det här ser oförskämt bra ut. Den röda linjen är utan nedfräsning på diskanten.

[norman]

peetwa: Misstänker att du har triggsignalen lite för lågt om man kollar på brusgolvet i dina mätningar. Dessutom hamnar ojämnheter som troligen beror på rum och baffelmått olika i frekvens på olika mätningar, detta tyder på att triggen inte funkar som den skall.
Vet inte om det är så, men det är nog en idé att kolla lite på triggerinställningarna.

(Om man lättare vill jämföra utseendet på kurvor är det bra om man håller sig till 50dB på y-axeln, det är lite av en standard)

Visst är det kul att mäta och kunna se vad som händer när man gör ändringar i filtret?

[peetwa]

peetwa: Misstänker att du har triggsignalen lite för lågt om man kollar på brusgolvet i dina mätningar. Dessutom hamnar ojämnheter som troligen beror på rum och baffelmått olika i frekvens på olika mätningar, detta tyder på att triggen inte funkar som den skall.
Vet inte om det är så, men det är nog en idé att kolla lite på triggerinställningarna.

Min dator instalerade SP1 här om natten och jag tycker det verkar som om ljudkortets insignaler blivit lägre vilket gör det svårare att trigga. Mätningarna sker på sjukt hög volym vilket jag inte behövt göra tidigare. Det är något som inter riktigt stämmer men jag har inte tid att försöka instalera om ljudkortet nu. Vad det gäller rummet så har vi flyttat högtalaren lite vilket gör stora skilnader under 20o Hz.

[peetwa]

Kortat basteflexrör, nedfräst diskant nya filtrena. 30 cm från vägg 20 grader of axis.

[Fjonkalicious]

Hur låter det i det andra mätinstrumentet? Öronen dvs

[peetwa]

Det är svårt att sätta fingret på vad som skulle kunna bli bättre. Rummet är nog den största begränsningen. Dom saknar någon oktav i basen och om man skall vara elak så har dom liten tendens till one note bas. Men det har snarare med elementet att göra än delning och avstämning. Ägaren och jag är mycket nöjda med det hela.

[peetwa]

Så här såg det ut från början.

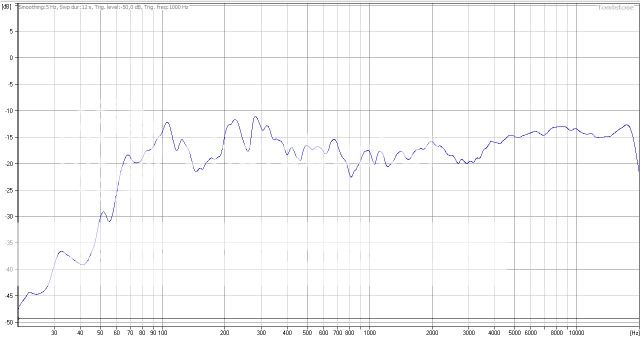

Och så här ser det ut när det är klart.

[peetwa]

Det som är gjort är att korta basreflexröret vilket her mer midbas, delningen har gjorts snyggare med mindre överlappning och utsläckning, samt att det är satt kartong på baffeln för att simulera en nedfräsning. Högtalarna har gått från att låta skit till bra. På vissa inspelningar låter det till och med riktigt riktigt bra.

Det som ligger i röret nu är att ägaren skall bygga nya mindre lådor med en bred på 18 cm. Den minskar baffelstödet med 1,2 dB mellan 100 - 1000 Hz vilket är önskvärt.

[peetwa]

Så nu är rörhäcken uppvärmd och högtalarna är placerade för hifi-lyssning. Först ut.

Iron and wine - Naked as we came




Gitarrerna klingar fullt och naturligt rösten är lite difus och viskande men högtalarna lyckas ändå fixera den i mitten. Den plockade basen, gitarren och rösten ligger alla i bra nivå. Rum och timbre är påtagligt. Klart godkänt.

[peetwa]

Imogen heap - Hide and seek



Den kraftigt vocodade rösten tycks uppstå i mitten på lysnings triangeln. Mycket imonerande ilussion. Trots att låten nästan saknar bas blir det ändån inte obalanserat eller skrikigt.

[peetwa]

Nina Ramsby & Martin Hederos - Jag har en vän



Ljudbilden som presenteras är mycket rumslig. Det finns stort djup i musiken dock denderar det till att bli lite påträngande. Godkänt men inte mer.

[peetwa]

Mavis Staples - Step into the light



Här faller det mesta på plats. Det här är helt klart ett par högtalare för modernt producerad musik. Här låter det hifi för hela slanten.

[peetwa]

Slutsats - Det här är inga musikaliska allätare, dom kräver mordernt producerade musik för att leverera. Men då levererar dom rejält, det låter hifi-butik i mitt vardags rum. Svagheterna är att 50- och 60-tals musik precenteras ganska tunt. Och vissa äldre jazzproduktioner kan bli påträngande. Dom passar helt klart ägaren men jag kulle nog ge dom en extra runda filterfix. Jag gillar en avrullande diskant från 8000 hz och uppåt och här är det raka motsatsen.

Förändringen är dock häpnadsväckande. Dom har gått från att knapt vara lyssningsbara till att spela vissa låtar bättre än jag någon sin hört. Så det har helt klart varit värt besväret plus att jag blivit låvad ett par öl på krogen senari ikväll för besväret.

[peetwa]

Mid night tweak. Spole 0,47 parrallet med 3,6 Ohm i serie med diskanten. Vilket dämpar diskanten med 3,5 dB från 3000 Hz och uppåt och nu låter det riktigt , riktigt bra.

[peetwa]

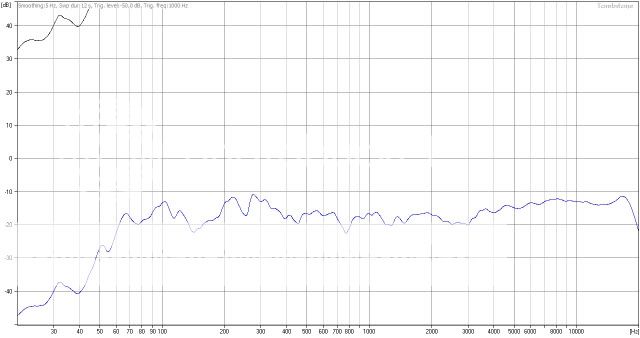

Så här mäter den när den är klar.

[peetwa]

Ett buffebord av verktyg m.m.

[peetwa]

Mätriggen, som slutligen valde att fungera bra.

[peetwa]

Här har vi skönheten med sitt "nedfrästa" element.

[peetwa]

Här är det under sköna filtret.

[celef]

Mid night tweak. Spole 0,47 parrallet med 3,6 Ohm i serie med diskanten. Vilket dämpar diskanten med 3,5 dB från 3000 Hz och uppåt och nu låter det riktigt , riktigt bra.

det där måste vara ett udda tilltag, jag tror aldrig jag har sett en sådan koppling till diskanten, brukar väl vanligast användas till baffelstegskorr tror jag visst

[peetwa]

Nå vad tycks?

[peetwa]

Mid night tweak. Spole 0,47 parrallet med 3,6 Ohm i serie med diskanten. Vilket dämpar diskanten med 3,5 dB från 3000 Hz och uppåt och nu låter det riktigt , riktigt bra.

det där måste vara ett udda tilltag, jag tror aldrig jag har sett en sådan koppling till diskanten, brukar väl vanligast användas till baffelstegskorr tror jag visst

Jupp, men det fixade verkligen biffen. Nu låter det löjligt bra, vi sitter bara och flinar i hifisoffan.
