Dags att uppgradera - steg 5 - moddning klar!

[Kilkenny]

Ser mycket trevligt ut

[Kalejdokom]

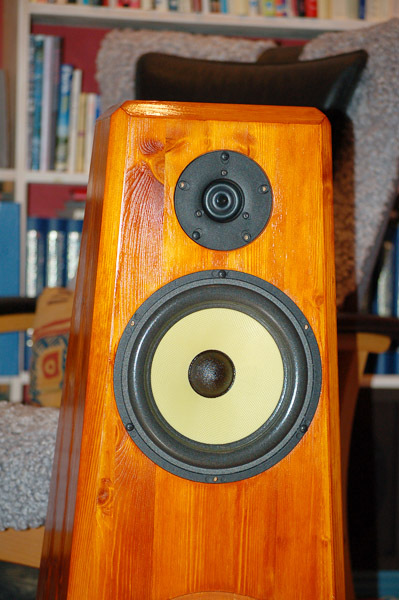

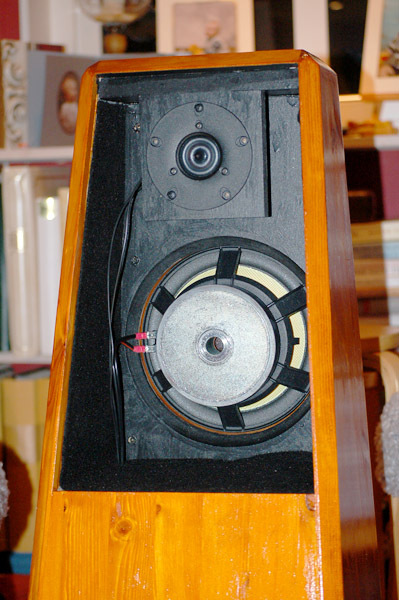

Lacken på fundamenten tog längre tid att torka än vad jag beräknade. I kväll fick det stanna vid att montera och ansluta diskanterna och midbasen. Fortsättning följer i morgon.

[NADifierad]

Fint!

Känns konstigt att en så fin diskant ska spela bakåt!?

Hade inte en sämre funkat för ändamålet?

Iså fall, så kan jag skicka ett par sämre till dig, och så skickar du dina till mig!?!?

[Kalejdokom]

Känns konstigt att en så fin diskant ska spela bakåt!?

Den är inte finare än den som spelar framåt - de är ju likadana !

Så särskilt lyxiga är dom väl inte om man bara ser till prislappen och jämför med Scanspeaks ringradiatorer. Men jag är imponerad av de tester jag gjort tidigare med dessa diskanter - de låter riktigt fint. Dessutom vill jag ha samma fram och bak eftersom de är på 4 ohm så kan jag seriekoppla dem.

[Kalejdokom]

God morgon!

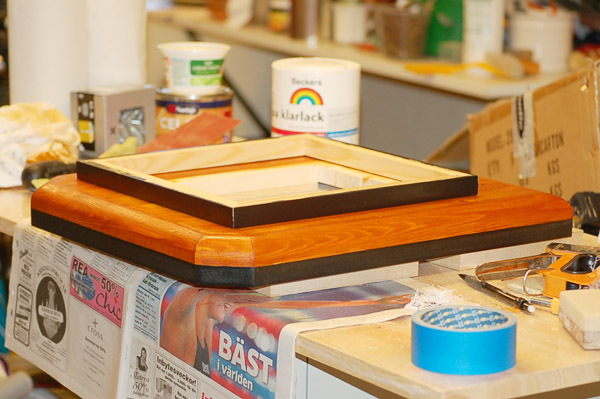

Lacken har torkat, svartmålad distanslist monterats på bottenplattan:

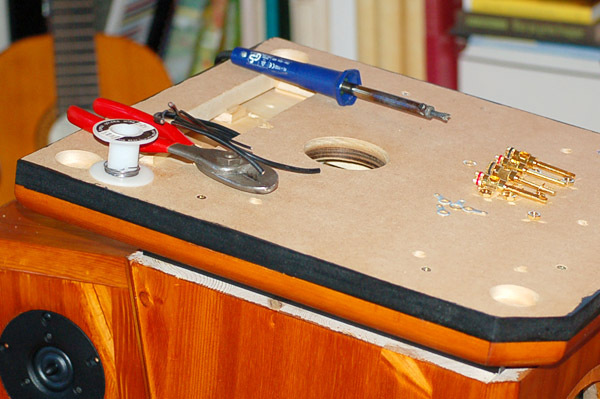

Montaget med lödning av terminaler (polskruv) har påbörjats:

[Kalejdokom]

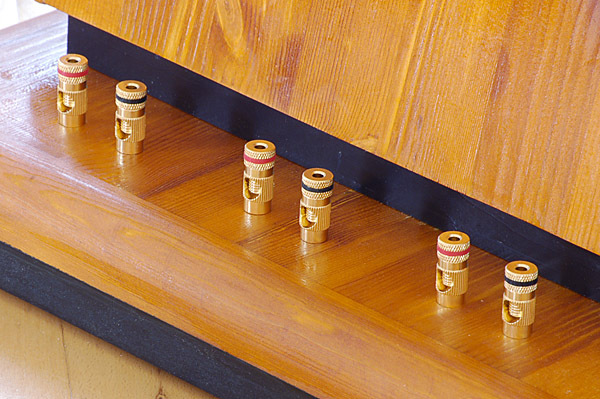

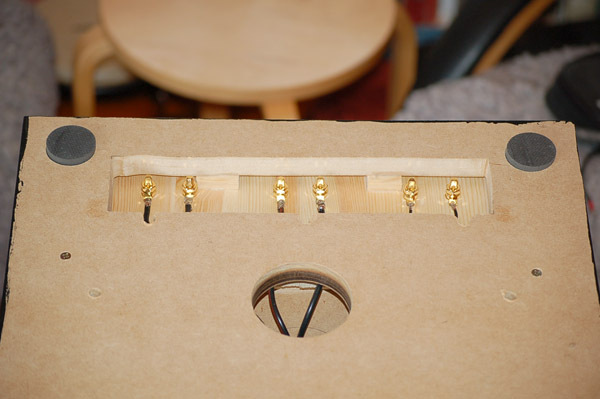

Alla lödningar, polskruvar och försänkta SD-fötter på plats:



Och så här ser det ut på ovansidan :

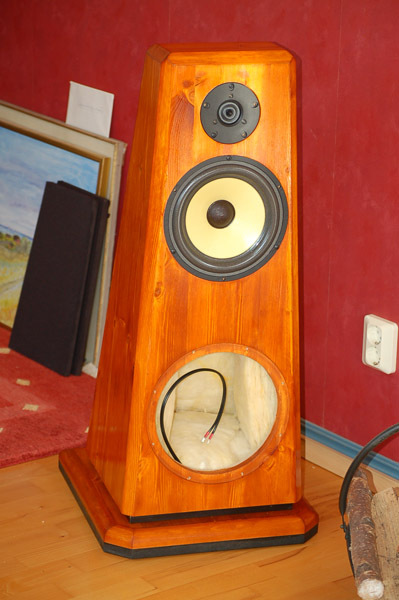

Nu fattas bara basen innan det verkliga arbetet börjar:

[NADifierad]

Man blir nästan rörd Så vackert........

Var köper man de fina polskruvarna?

[Kalejdokom]

Ljudia , 138 kr/par

[80-talet]

ja det är sjukt imponerande, både resultaten och hastigheten! grymt med högmotiverade byggare!!

[Kalejdokom]

Hemligheten ligger i ett sunt leverne, god nattsömn, och näringsriktig söndagsbrunch; en riktig DIY-frukost med filéad grapefrukt, en latte och ett par rostisar med frugans DIY-plommon-marmelad:

[Kalejdokom]

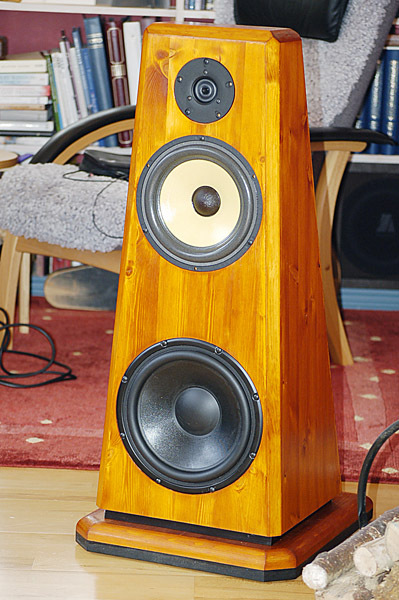

Kl 12.30 den 4/10 2009 har jag glädjen att meddela att det blev en dipol - efter 81 dagars väntan; 89 cm [s]lång[/s] hög och 21 kg, men den skriker inte... ännu :



Senare i eftermiddag väntas en tvilling se dagens ljus!

[skrutten]

Det ser riktigt snyggt ut - imponerande träarbete (som vanligt)

[celef]

Kl 12.30 den 4/10 2009 har jag glädjen att meddela att det blev en dipol - efter 81 dagars väntan; 89 cm lång och 21 kg, men den skriker inte... ännu :

den var inte så hög, du upplever inga problem med det?

[Kalejdokom]

den var inte så hög, du upplever inga problem med det?

Det återstår att se (eller höra). Lyssningsavståndet är 4-6 meter beroende på var man sitter. Mitt öra kommer 97 cm över golv när jag sitter i favofåtöljen - hoppas inte det skall spöka för mycket!

Annars har jag också förvånats över hur små dom blev! Orion mäter väl 117 cm och dit är det ju en bit... Hemma hos oss talar vi inte gärna om WAF men man har ju lite självbevarelsedrift - hos mig handlar det ju om sju (7) lika stora eller större pjäser nu när jag blir färdig .

[Kalejdokom]

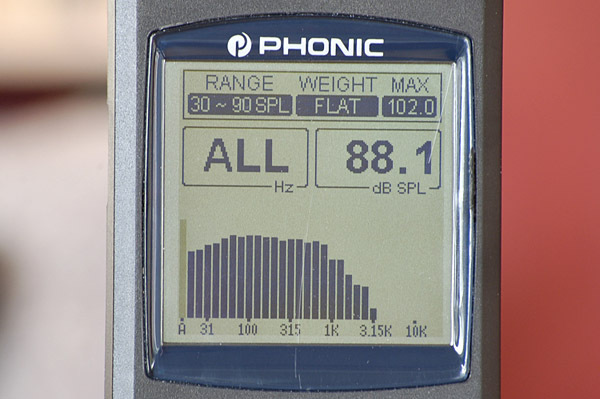

...nu skriker den (säger man han eller hon om en högtalare!?). Närfält, mitt på golvet utan stöd från väggar e.d, endast bas inkopplad, xo=600Hz:

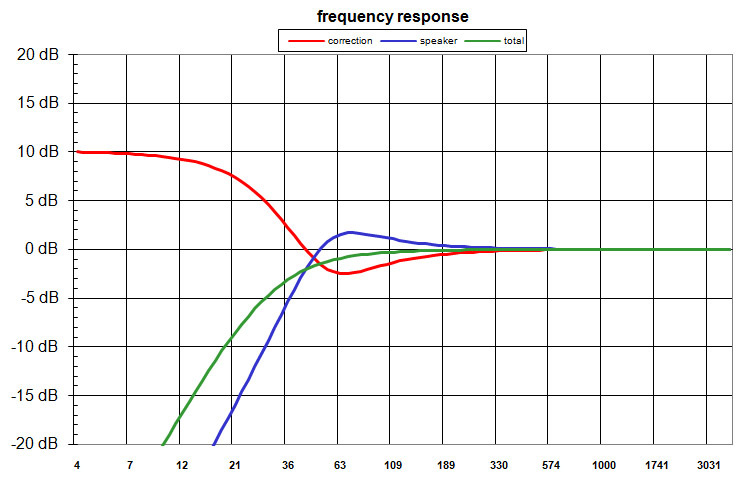

Enligt Excelbladet tänkte jag mig en LT enligt följande:

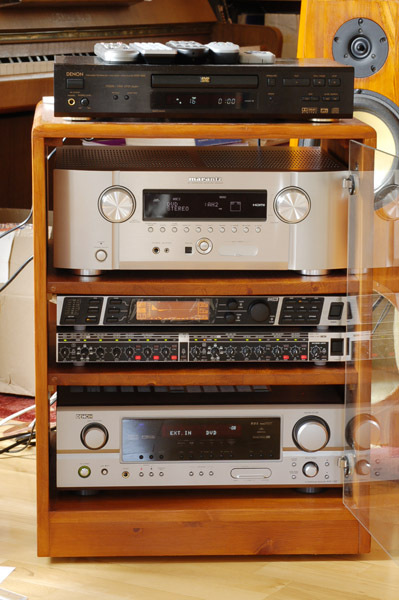

...och det verkar ju stämma förvånandsvärt bra! Jag har lagt in kurvan som parametrisk EQ i min Behringer DEQ2496. Så här ser förresten hela riggen ut som ska driva dipolerna. Bänken är för övrigt DIY för att matcha högtalarna i stavlimmad furu och med glasdörr från IKEA:

Marantz SR5003 (driver via FL/R line out)
Behringer DEQ2496 (eg)
Behringer CX3400 (delningsfilter)
Denon AVR1707 (slutsteg)



Kanske att jag hinner meka lite mer med delningsfrekvenser och nivåer senare i kväll. Först ska jag "bara" förlösa en tvilling...

[MagnusÖstberg]

den var inte så hög, du upplever inga problem med det?

Det återstår att se (eller höra)..

Det är nog inga problem om du med 89cm menade hög och inte lång som du skrev

Diskanten borde väl komma i öronhöjd när du sitter ner?

[Kalejdokom]

Diskanten borde väl komma i öronhöjd när du sitter ner?

Ja, i alla fall mot slutet av filmen, då man sjunkit ner lagom långt i soffhalmen... .

Diskanten sitter 80 cm över golv och mina öron 97 cm över golv (när jag sitter normalt med rak rygg...).

[celef]

du har ett stort lyssningsavstånd så problemet är nog inget problem

[MagnusÖstberg]

Diskanten borde väl komma i öronhöjd när du sitter ner?

Ja, i alla fall mot slutet av filmen, då man sjunkit ner lagom långt i soffhalmen... .

Diskanten sitter 80 cm över golv och mina öron 97 cm över golv (när jag sitter normalt med rak rygg...).

Det blir inte många grader fel på lite lyssningsavstånd det inte

[Kalejdokom]

Det blir inte många grader fel på lite lyssningsavstånd det inte

Nej, dessutom har jag ett par B&W DM601-S3 som hänger i taket bredvid filmduken så sweetspot vid filmtittande blir kanske lite svårt att definiera (takhögtalarna kopplas med fördel bort vid musiklyssning!).

[Kalejdokom]

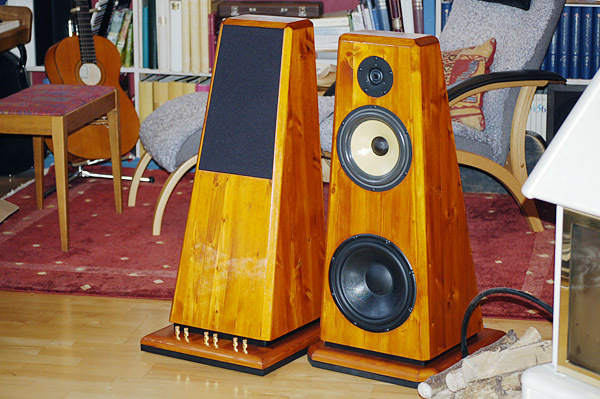

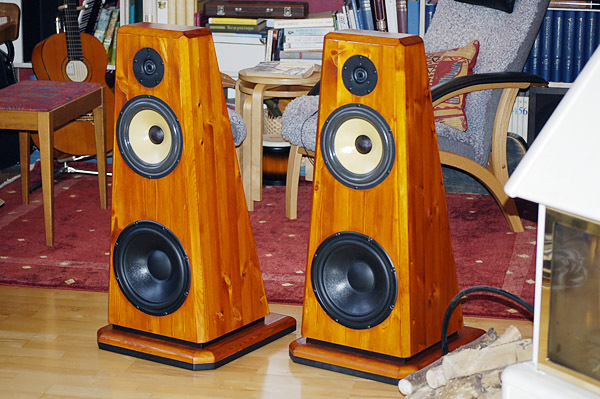

Sista skruven på plats (en vattenblåsa på höger tumme påminner om dagens slit - jag borrade lite snålt för polskruvarna...):



Frågan är vad som är fram och bak?! Jag är rätt villrådig beträffande fronttyg - i praktiken behöver ju hela baffeln skyddas, men det får nog bli en senare fråga - nu ska det spelas muzak!

[Dartman]

Verkligen jättefina! Mycket trevlig lösning av polskruvsplacering!

Hoppas det låter bra också.


/Jonas

[Hoffen]

grymt snygga, som alltid!

//Hoffen

[landa]

Gillar utseendet.

[Kalejdokom]

Hoppas det låter bra också.

Ja, det gör det!

Efter ett par timmars kritiskt lyssnande, mätande och finjustering av EQ och nivåer konstaterar jag följande:

Dipol-ljudet är annorlunda än vad jag är van vid från "vanliga" lådor. Mest positivt är upplevelsen av att högtalarna försvinner helt och hållet i ljudbilden. Musiken kommer från väggen bakom lådorna (ca 2 meter bakom). Detta är mycket påtagligt främst för körmusik och luftiga akustiska inspelningar. Ljudet blir stort och överväldigande!

När det gäller tyngre musik, typ intensiv jazz, soul, rock upplever jag att basen måste matas med betydligt mer gain i de lägre oktaverna för att ge full respons. Och effekten finns där! Med rätt nivå på reglagen sitter kaggen som ett slag i magen !

Ska bli intressant att låta intrycken sjunka ner och successivt meka med inställningarna - på sikt kommer det här bli riktigt bra. Än så länge har jag bara kört dessa i ren stereo. När jag möblerat om lite blir det så småningom dags att köra i 7.2-setup och då lär det lyfta ordentligt!

Tack alla, för fantastisk respons och delaktighet! Faktiskt är en verklig tillgång som inspirerat mig till stordåd! Hoppas att någon fått något tillbaka genom att följa mina byggen.

[DVD-ai]

Ser otroligt bra ut, hoppas det låter därefter också !

[Egerwood]

Faktiskt är en verklig tillgång som inspirerat mig till stordåd! Hoppas att någon fått något tillbaka genom att följa mina byggen

Stordåd är en under drift om verkligheten är i närheten av dina bilder (jag tror det är bättre live) är det helt sanslöst snyggt och man blir ju helt tagen...
Grattis till en kanon 7.2 setup en fråga bara är du kontorsråtta eller jobbar du med händerna var dag?

ps jag tror inte du kommer kunna hålla dig du är biten hårt av DIY bacillen...(det kommer väl mer)

[Kalejdokom]

...är du kontorsråtta eller jobbar du med händerna var dag?

Jag är elkraftingenjör från början och jobbat i många år med teknik och marknad inom fastighetsautomation. Idag är jag verksam som installationssamordnare inom byggbranschen. Så, ja - mer kontorsråtta än handarbetare, men med stort fokus på problemlösning och integration.

...jag tror inte du kommer kunna hålla dig du är biten hårt av DIY bacillen.

Ja, men inte bara biten; även rätt sliten. Jag har varit så fokuserad att det börjar tära på kraft och tålamod. Jag kan faktiskt inte minnas när jag senast bara kom hem en fredagskväll och lutade mig bakåt med mina fjärrkontroller och en hög öronvax. Det är väl drömmen om den tillvaron som hägrar - att inte ständigt snubbla över provisoriska installationer och halvfärdiga byggprojekt.

Det skulle onekligen vara en tillfredsställelse att istället för att planera inköp av trävaror och skissa sneda vinklar i oändlighet, fundera på vilken film man ska se eller vilken musik som skall avnjutas... .

...(det kommer väl mer)

Ja, det finns några ytterligare audioprojekt som skall slutföras. Jag har nog nämnt om dem tidigare. Det som helt säkert ska färdigställas är:

- Datormonitorerna: http://www.faktiskt.se./modules.php?nam ... 53d4e7f57b
- Ett par aktiva PA-monitorer (12" Celestion + 1" HF)
- Delningsfilter och tygfront till centerhögtalaren!
- Nyinstallation av hela 7.2-anläggningen (all elektronik åker in i arbetsrummet intill vardagsrummet).
- Edit: glömde ett par OA50 som skall lyxrenoveras!

Sen ska det städas i garaget!!

[Nattlorden]

...Vijk-varning...

Edit: googlade lite och hittade Wijk acoustic v5, som jag antar att du syftar på. Jag har aldrig sett den, men inser likheten... Vad är det för element i dom där?

Edit: Wijk-varianten har Scanspeak diskant, SEAS-kevlar-mid och Peerless bas (kanske SLS-12) och är väl en mer "konventionell" skapelse, dessutom bra mycket större än mina lådor - med en gigantisk baslåda!

Bra googlat. Sorry att det råkade bli enkel-V.

[Kalejdokom]

Vart ska du dela SLS10" ??

Om Scan-Speak 8" faller för tidigt så får du problem, för den där SLS10" tycker inte jag låter något vidare över ca 150Hz så blir den otrevlig...

Så den vill du egentligen dela <120Hz för ett bra resultat, och då kräver ju det att Scan-speak 8an kommer ner dit ganska linjärt med denna konstruktion, vilket inte är säkert, det borde du kolla upp...

Och nu när jag vet så är jag faktiskt benägen att hålla med om att SLS10 spelar bäst under 100Hz . Tack vare den generösa konstruktionen kring SS-8":an (breda gavlar) så spelar den faktiskt ända ner till 100Hz så det blev alldeles utmärkt att dela där. Jag delar ju aktivt 24dB/okt med mute-knapp för varje utgång så jag har nu kunnat mäta och lyssna på respektive element var för sig.

Och då visade det sig med all tydlighet varför Linkwitz delat sin Phoenix vid 1440 Hz mot diskanten - SS-8":an skriker nämligen om den får spela upp i diskanten! Jag var beredd på detta - och det är det som styrt valet av diskant. XT:n spelar fint ner till 1400Hz@24dB/okt.

Det finns säkert de som skulle tveka med hänsyn till max SPL o.s.v. men här är det ingen risk. Visst spelar jag starkt ibland, men långt ifrån extrema nivåer.

Passar på att ge en eloge åt Behringers DEQ2496 - en fantastisk apparat som tillsammans med mätmiken ECM8000 och "Auto-EQ" hjälpt mig en bra bit på vägen mot riktigt välljud - rekommenderas verkligen.
