Vart köper man Markaudio bredbandare?

[smile]

Hej, hur har det gått med det här projektet?

Blev det några Avebury?

Jag är fortfarande sugen på att bygga ett par...

Var beställde du dina element från tillslut?

Mvh

[Carl-m]

Det blev Superpencil till 12p. Vart lite besviken först så jag lag det på is. Det berodde på att jag hade dämpat lådan för mycket och det blev nästan ingen bas. Har nu tagit ur ca 70% av dämpning och nu spelar dom riktigt bra . Men med myror i brallan har jag tagit fram ett par gamla bredbandare och byggt ett par OB så nu har jag två par högtalare i stugan. Båda spelglada fast lite olika typ. Jag köpte chr-70 från rumoH

[Xiro]

Gött att höra! Mängden dämpning du hade från början, var den enligt något färdigt "recept"? Jag har fått för mig att mängden dämp är lämplig att anpassa efter rum, placering och smak. Hur har du dem placerade och ungefär hur ser rummet ut? När jag bygger finlådor till mina CHR-70g3 ska jag definitivt göra det enkelt att ändra dämpningen.

Vore trevligt att se bild på på dina Superpencil A12p.

Än så länge är det endast 30Hzbones Kudos som spelat såpass i min smak att uppgraderingsdjävulen försökte förvilla mig bort från mina CHR-70g3. Men det la sig efter någon dag.

[Carl-m]

Gjorde dom i mdf och fräste kanter, spacklade mm. Grundade dom och köpte färg och miniroller. Den jä__a färgen gick inte att rulla med denna roller. Köpte skumroller och provade på nytt med samma skitresultat. Avslutade med pensel och det vart inte bra det heller. Därav vill jag inte visa dom än . Nu har dom semester tills vidare då jag håller på med ob. Kul att testa lite delningen och eq som minidsp har. Kör rörsteg på bredbandare och ett digitalt steg till fyra 15" . Har bara hunnit testa dom några timmar än då jag fick ihop dom i söndags och åker inte upp till stugan nu till helgen . Blir nästa helg som det blir test och injustering.

[Carl-m]

Har lite bilder på ob och min anläggning här om någon är intresserad

http://www.minhembio.com/Carl68/347113/

[Flint]

Bump.

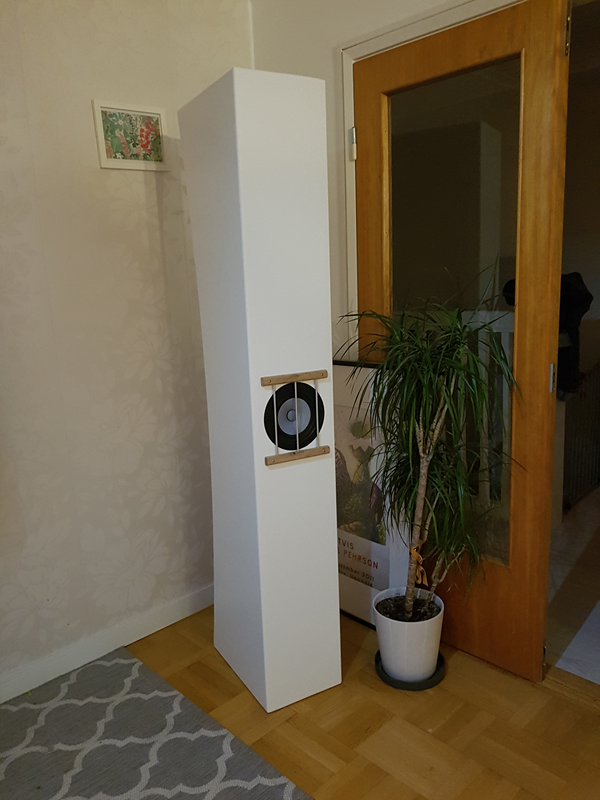

Jag köpte för några år sedan ett par Alpair-12P och satte i TL-lådor.
Blev inspirerad av LeifB:s beskrivning av hur Alpairs bredbandare låter och uppför sig.
Argument som jag känner igen mig med.
Kan bara säga att dom lirar verkligen HiFi.
Jag är supernöjd.

[LeifB]

Jag har 4 par.
Dina Alpair 12. 2P, Alpair 11MS, CHP-90 och 10.2Maop.
De sistnämnda är top of the line.
Kul att du gillar dina. Sköna att lyssna på.
Känner inte igen dina lådor. Är det MLTL låda med basreflex bakåt?

[Flint]

Jag har 4 par.
Dina Alpair 12. 2P, Alpair 11MS, CHP-90 och 10.2Maop.
De sistnämnda är top of the line.
Kul att du gillar dina. Sköna att lyssna på.
Känner inte igen dina lådor. Är det MLTL låda med basreflex bakåt?

Lådidén är min egen. Den har jag filat på sedan sent 80-tal och testat med lite olika elemenstorlekar.
"Pipan" har samma area som elementet och går ut på baksidan.
Lådan går inte så djupt vilket är bra. Det mesta under 40 Hz anser jag i alla fall bara vara störningar.

[Flint]

MLTL kanske det är men jag är inte så bra på de där benämningarna.
Porten har en och samma area hela vägen och är avstämd till 45-50 Hz.
Där håller den isär basgitarr och bastrumma på ett bra och rytmiskt sätt.
Jag spelar nästan bara så'n musik där dom instrumenten finns med i sin traditionella form.

[Morello]

Hur ser frekvensgången ut på referensaxeln och hur låg/hög är distorsionen?

Imponerande samling av fina gitarrer - vad spelar du med för förstärkare?

[Flint]

Hur ser frekvensgången ut på referensaxeln och hur låg/hög är distorsionen?

Imponerande samling av fina gitarrer - vad spelar du med för förstärkare?

Frekvensgång och dist har jag inte mätt, men jag kan aldrig tänka mig att du skulle acceptera den.
Jag nöjer mig med att lyssna eftersom lådan uppfyller mina krav på HiFi.

Men impedans och fas ser ut så här




Gitarrerna.
Fender-typerna är egna hembyggen som har tillkommit se'n senast jag var här och hälsade på.
Gibsom LesPaulen är dock äkta vara. Ett absolut måste för en "blivande gitarrgud" som präglades musikaliskt på 60-talet.
Den får dock minst mängd motion och känner sig nog lite åsidosatt.

Förstärkare
I dagsläget fem stycken i effektklassen 4 till 50W. Givetvis med rör, de traditionella 6V6, EL84, 6L6 och EL34.
Förstås också de hembyggen som med jämna mellanrum får sig en omgång "vet hut".
Sen finns det ett antal distpedaler (tippar 5-10 st), varav två är fabriksbyggda.

[Flint]

Känner inte igen dina lådor. Är det MLTL låda med basreflex bakåt?

Lådan ser ut så här för den som mot förmodan skulle vilja provbygga den.
Materialtjockleken är 16 mm. Jag ångrar dock att jag byggde just den här i MDF för den "klonkar" onödigt mycket.
Tidigare har jag bara byggt denna lådtyp i spånskiva eller byggplywood och dom lådorna har varit betydligt mer störningsfria.
MDF göre sig icke besvär i min spånsug.

[JM]

Hur ser uppmätta frekvenskurvan ut. Hur har du hanterat de "inneboende" TL resonanserna?

JM

[Flint]

Hur ser uppmätta frekvenskurvan ut. Hur har du hanterat de "inneboende" TL resonanserna?

JM

Som jag svarade Morello nyss så har jag inte mätt vare sig frekvensgång eller dist.
Den enda "hanteringen" är dämpning bakom elementet och ett tunnt skikt i botten på lådan.
Resten är luft.

[smile]

Kul med flera Markaudio byggare.

Jag gjorde slag i saken 2017-2018 och byggde ett par Avebury med Alpair-12P (med hänvisning till min tidigare post 2014), de står fortfarande som primära högtalare när jag lirar.
Byggde också ett par FrugelhornXL då jag råkade snubbla över ett par Alpair10Pen, dessa lånades ut till brorsan, sedan dess har jag inte fått tillbaka dem.


[Morello]

Har rörtillskyndaren Smile mätt frekvensgång?

[Morello]

Hur ser uppmätta frekvenskurvan ut. Hur har du hanterat de "inneboende" TL resonanserna?

JM

Som jag svarade Morello nyss så har jag inte mätt vare sig frekvensgång eller dist.
Den enda "hanteringen" är dämpning bakom elementet och ett tunnt skikt i botten på lådan.
Resten är luft.

Impedansen skvallrar om att det förekommer resonanser. Bland annat en kvartsvågsresonans strax under 100 Hz.

[JM]

Impedanstoppen invid 500 Hz är nog en kraftigare resonans.

JM

[Kraniet]

Såhär mäter Alpair 12P för den som är intresserad.



Här finns mätningar av 10p
https://hificompass.com/en/speakers/mea ... alpair-10p

Som redan konstaterats så väljer man nog inte dylika element utifrån hur de mäter.

Här är en sida där man kan titta på fler mätkurvor av bredbandselement
https://rutcho.com/speaker_drivers/default.html

[Flint]

Impedanstoppen invid 500 Hz är nog en kraftigare resonans.

JM

Ja. Den tror jag kommer från en resonans mellan konen och korgen. Den skiljer sig inte mellan elementet mätt i fri luft alt. monterad i lådan.

[Flint]

Gjorde nyss en frekvensgångsmätning. OM1 150mm från membranet.

[Flint]

Bland annat en kvartsvågsresonans strax under 100 Hz.

Nej där påstår jag att du har fel. Du förväxlar toppen strax under 100Hz med pipresonansen.
Pipans resonans ligger istället på den lägsta nivån under 100Hz-resonansen, dipen vid 45-50Hz.

[Morello]

Pipans längd är cirka 1,15 meter. 344/(4*1,15)=75 Hz, vilket syns i din graf.

[Flint]

Nej. Luften i kaviteten bakom elementet påverkar och räknas in.
Pipans längd blir då tot. 1,76 m och fo blir 344/1,76= 48,9Hz.

[smile]

Har rörtillskyndaren Smile mätt frekvensgång?

Det har han nog gjort, men det var så länge sedan att jag slarvat bort mätfilerna.
Som sagts så är de nog inget underverk när det gäller mätdata, men de låter trevligt!

[Flint]

Har rörtillskyndaren Smile mätt frekvensgång?

Det har han nog gjort, men det var så länge sedan att jag slarvat bort mätfilerna.
Som sagts så är de nog inget underverk när det gäller mätdata, men de låter trevligt!

Instämmer, och att det låter bra är det viktigaste för i alla fall mig eftersom lådans uppgift är att återge musik.
Fördelen med att slippa delningsfilter "ursäktar" vissa obetydliga mätmässiga skavanker.

[Morello]

Nej. Luften i kaviteten bakom elementet påverkar och räknas in.
Pipans längd blir då tot. 1,76 m och fo blir 344/1,76= 48,9Hz.

Jag talar om kvartsvågsresonansen som upptår då ena änden av pipan är öppen och den andra hyggligt sluten. Om pipans längd om cirka 1,15 m är en kvarts våglängd, medför det att en hel våglängd är 4*1,15 m=4,6 m. Kvartsvågsresonansen uppstår således vid 344/4,6=75 Hz, vilket syns i din impedans. Om man klär insidan på pipan med absorberande material, vilket är brukligt, kommer resonansens godhetstal (Q) att modereras.

[Flint]

Nej. Luften i kaviteten bakom elementet påverkar och räknas in.
Pipans längd blir då tot. 1,76 m och fo blir 344/1,76= 48,9Hz.

Jag talar om kvartsvågsresonansen som upptår då ena änden av pipan är öppen och den andra hyggligt sluten. Om pipans längd om cirka 1,15 m är en kvarts våglängd, medför det att en hel våglängd är 4*1,15 m=4,6 m. Kvartsvågsresonansen uppstår således vid 344/4,6=75 Hz, vilket syns i din impedans. Om man klär insidan på pipan med absorberande material, vilket är brukligt, kommer resonansens godhetstal (Q) att modereras.

En portresonans oavsett om det gäller en basreflexport eller som den här en TL-pipa avspeglar sig som en dipp i elementets impedanskurva och inte en topp. Kolla Svantes Basta.

[Morello]

Just det, men nu talar jag om kvartsvågsresonansen, vilken ingalunda är att jämföra med helmholtzresonans. Har du testat att klä pipans insida?

[Flint]

Just det, men nu talar jag om kvartsvågsresonansen, vilken ingalunda är att jämföra med helmholtzresonans. Har du testat att klä pipans insida?

Där har du fel igen. Både en kvartsvågsresonans och en helmholtzresonans påverkar elementets impedanskurva på samma sätt, de ger en dipp vid resonansen och inte en topp.
Ja, jag har testat många gånger att klä pipans insida, ända tills den var görproppad. Har du?
Har du lugnt på jobbet idag? Jag är pensionär så jag kan fortsätta så här några dagar till om du vill.
