Liten Bredbandare med slavbas Byggs!

[dewpo]

Nu ska det snart bli korrigerat och för hoppnings vis korrekt ljud


[dewpo]

Då var sanningens ögonblick inne, Förstamätningen med filter



Mätförhållandena var inte de bästa men preliminärt känns filter implementeringen någorlunda lyckad.

[dewpo]

Distorsionen ser låg ut på moderata volymer, Men är lite högre i Slavens arbetsområde


Mätningen är på lite längre avstånd än förra mätningen har mer rums-påverkan.

[dewpo]

Efter et tags spelande har det varit dags att identifiera och åtgärda barnsjukdomarna i konstruktionen
Den kraftiga dippen runt 200 Hz visade sig bero på resonans övre delen av lådan

Denna resonansen har nu åtgärdats med butylgummi-mattor och ett tjockt lager färg.



Enligt mätningarna med gott resultat

Åtta cyklers frekvensberoende-fönster.

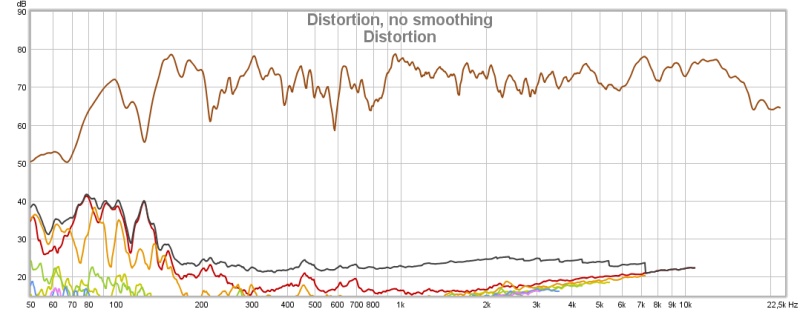

Dist


Mätningarna gjorda på två baffel bredders avstånd. I ett vanligt rum.

[Hoffen]

OT: vad är det för lådor/annat som syns bredvid tv'n? ser ut som seas element?

[dewpo]

Ett annat hemmabygge med Seas FA22RCZ,
Dom elementen skall snart få en ny låda att husera i,
Och förhoppningsvis blir den reinkarnationen lite bättre

[dewpo]

Ni som kan det här med tidsfönsterinställningar vad är rimliga inställningar om man vill mäta på högtalaren inte rummet?

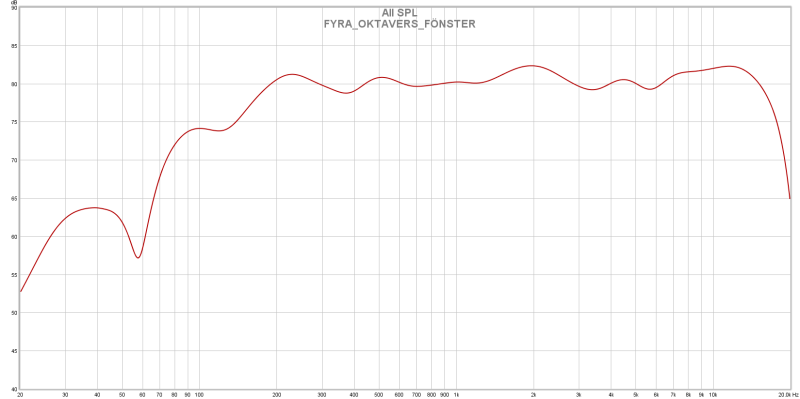

Med fyra oktavers fönster ser det så här ut.


[dewpo]

Mätning nära '5 cm' ser efter förbättringarna ut så här.


Porten är förstås ingen port utan en slavbas

[Tangband]

Jättekul projekt !

Jag blir sugen på att bygga något med liknande princip, tex med dessa element:
Kostar kring tusenlappen per kanal med filter, borde ge bra bas ned till 36 Hz i ganska liten låda.
Slaven används av tex Buchardt i sina 12000:- högtalare.

[dewpo]

Jättekul projekt !
.... borde ge bra bas ned till 36 Hz i ganska liten låda.

Tack ... Mina små bredbands högtalare ger bara hygglig bas ner till 80 Hz ungefär,
Och jag skall villigt erkänna att de låter ganska tunt solo,
Men jag delar till en subbas vid 90 Hz och då låter det helt okej vid moderata lyssningsvolymer.
Annars finns det en hel del diy projekt med slavbas, Jag funderar på att gör en revamp av.
https://www.intertechnik.de/shop/lautsprecherbausaetze/nach-chassismarke/bausaetze-mit-excel/bskorona_1768,de,2426,93887

Slaven du länkade till skulle kanske kunna passa i ett sådant projekt

[dewpo]

Det börjar bli dags dra slutsatser från prototyp 1 av detta projekt,
Först till det positiva! Högtalarna låter förvånas värt bra speciellt stereo bilden är mycket bra.
Men dras med en del problem, Prototyp 2 kommer ha dessa förbättringar

1 Avstämningen på prototyp 1 ligger lite högt så prototyp 2 kommer göras lite större "mindre stag som stjäl utrymme".
2 Prototyp 1 har vissa resonans problem som kommer tacklas på 4 sätt,
#1 Tjockare Front 22 mm #2 Tjockare Rygg 25 mm #3 MDF istället för plywood #4 Förändrade stag...
3 Filtret kommer om det blir nödvändigt beräknas om.

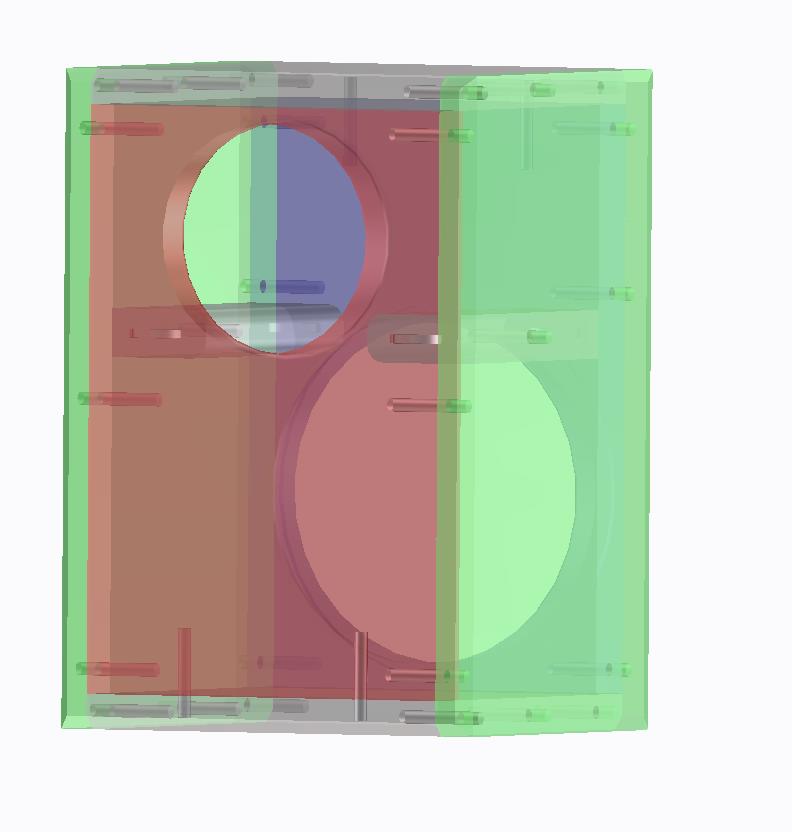

Ny byggplan. B210XH297xD177 | 22 mm Front : 25 mm Rygg : 16 mm Sidor | ca 6 Liter


Fan den som ger sig

[dewpo]

Kanske borde jag försöka gjuta i betong


Nä deet får nog vara
