Visaton FR 7

[Lasse-]

Hej du menar att jag ska stoppa dit ett konjugat filter för att dämpa självresonansen vid 220 Hz eller heter det ett notch filter osäker?

Mvh Lasse

[Linnar]

Hej du menar att jag ska stoppa dit ett konjugat filter för att dämpa självresonansen vid 220 Hz eller heter det ett notch filter osäker?

Mvh Lasse

Ja, ett filter som undertrycker den resonanstopp som kan uppstå runt 150-250hz. Det kanske går att dämpa bort med dämpmaterial nära elementen. Det bästa skulle dock vara att skapa en basreflex som stäms av där resonansen finns eller en halv oktav under. Jag tror också du skall koppla elementen så att du får mer än 4 Ohm i resistans. Parallellkoppla ett par och seriekoppla sedan dem. Det skall ge ca 8 Ohm nominellt. Du kan ju testa sedan när det är klart med lite olika sätt att koppla.

[Lasse-]

Finns det någon formel på hur man beräknar ett sånt där filter för nivåjustering av resonans toppar. funderade på dom där bildiskanterna
Om det eventuellt sitter ett delnings filter i burken man kanske skulle försöka att trycka ur diskanten ur burken och kolla bakifrån dom
Gängade hålen med en lång skruv eller en gängtapp ?

Mvh Lasse

[Linnar]

Bildiskanter brukar ha en liten kondensator i serie monterad. Man kan montera en till kondensator före den andra om det skulle behövas.

Jag kom tillbaka till hifi-hobbyn efter 7 års bortavaro så jag har glömt en hel del. Men det finns bra programvara som räknar ut sådant där man också kan experimentera med olika komponenter i delningsfilter mm. En av de absolut bästa är det just Visaton som programmerat. Det kan ta lite tid att lära sig men när man lärt sig den är det bara kul att jobba med den. https://www.visaton.de/en/literatur/software Det medföljer alla elementd e har tillverkat och man kan lägga till egna. Finns filer på element att ladda ner.

Boxsim är ett av de kraftfullaste programvarorna som finns tillgängliga för att simulera HiFi-högtalare. Det riktar sig till ambitiösa amatörhögtalarbyggare, å ena sidan, som redan har grundläggande erfarenhet av att beräkna högtalare men det är också lämpligt för nybörjare som vill använda detta program för att förvärva dessa färdigheter. Till skillnad från många andra simuleringsprogram för högtalare, inkluderar Boxsim också en egen algoritm för att simulera kantdiffraktion från baffeln (baffelsteg). Som ett resultat kan Boxsim simulera en högtalare med praktiskt taget alla proportioner baserat på mätningar i en standardmiljö.

Funktioner:

Upp till 8 högtalarelement och upp till 6 förstärkarutgångar med separata filter
Tar hänsyn till diffraktion vid baffeln
Frekvensrespons längs axeln och i över 20 andra riktningar
Fassvar beräknas separat för varje element
Separat impedansrespons för varje förstärkarutgång
Strålande effekt och energifrekvensrespons
Crossover-editor med fritt konfigurerbar komponentpositionering och automatisk crossover-optimizer
Skåpvarianter: slutna, basreflex, bandpass, biventilerad bandpass
Import av frekvens- och impedansrespons från många standardmätprogram (t.ex. ATB, Arta, JustOct)


Ladda ner BoxSim 1.20 (18.01.2013; 2.8 MB; engelskspråk) http://www.visaton.de/downloads/Boxsim120en.zip

Boxsim är gratis för användaren (freeware) och kan vidarebefordras till andra i sin ursprungliga, omodifierade form.

Är översatt med Google så det kan se konstigt ut.

[Lasse-]

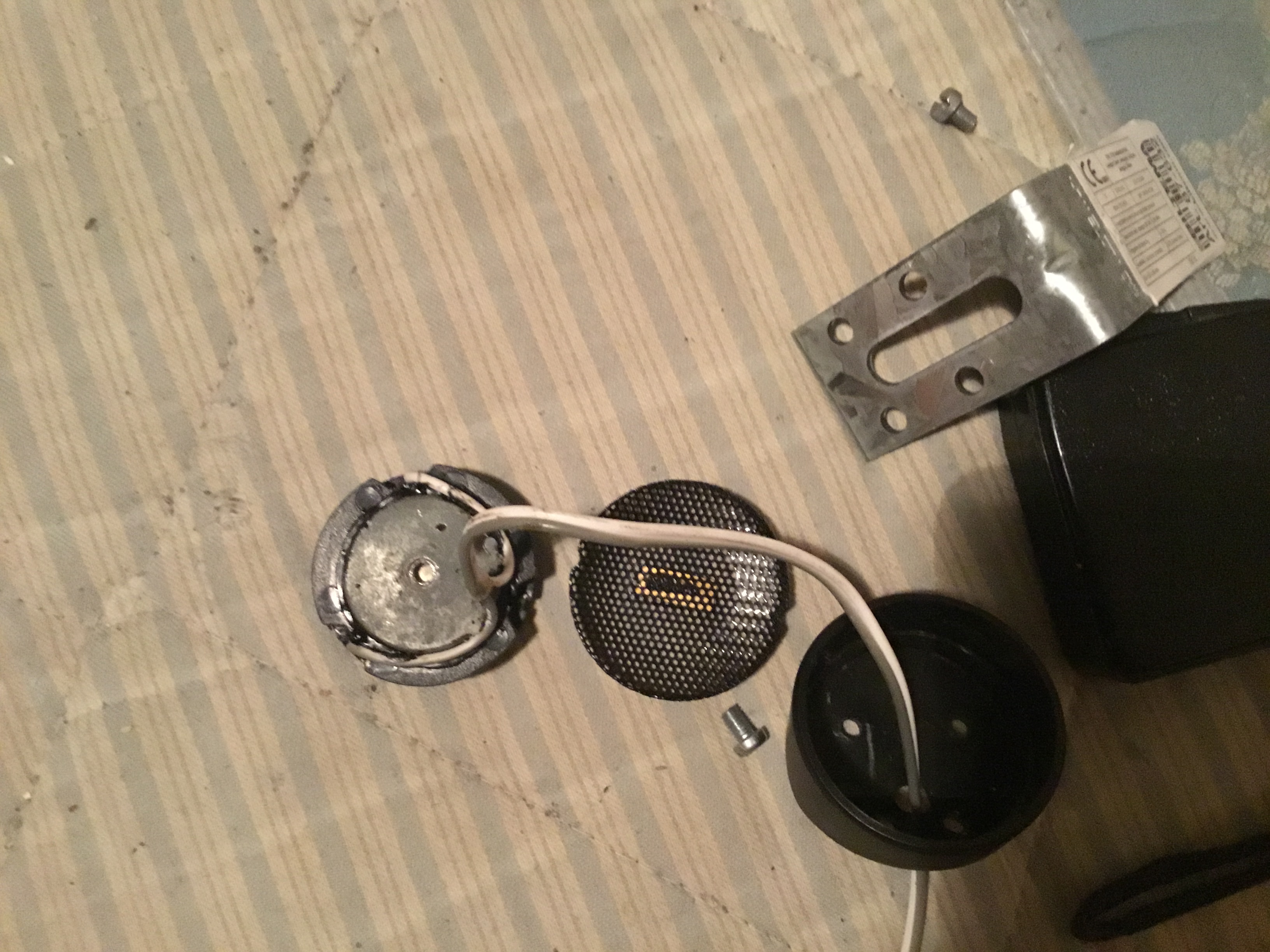

Fick isär MDS diskanten men det fanns ingen kondensator där

[Linnar]

Då lödar du dit en kondensator på 4,7 uF. Annars kommer de att garanterat bränna sönder första sekunden vid första provlyssningen. Fråga mig som bränt några dussin när jag provmätt dem.

[Lasse-]

Får ta en tur till Hifi kit och köpa ett par bättre kondensatorer på 4,7 uF ska prova med polypropylen

Mvh Lasse

[Linnar]

Får ta en tur till Hifi kit och köpa ett par bättre kondensatorer på 4,7 uF ska prova med polypropylen

Mvh Lasse

Är du seriös med din högtalare skall du absolut använda polypropylen.

[Lasse-]

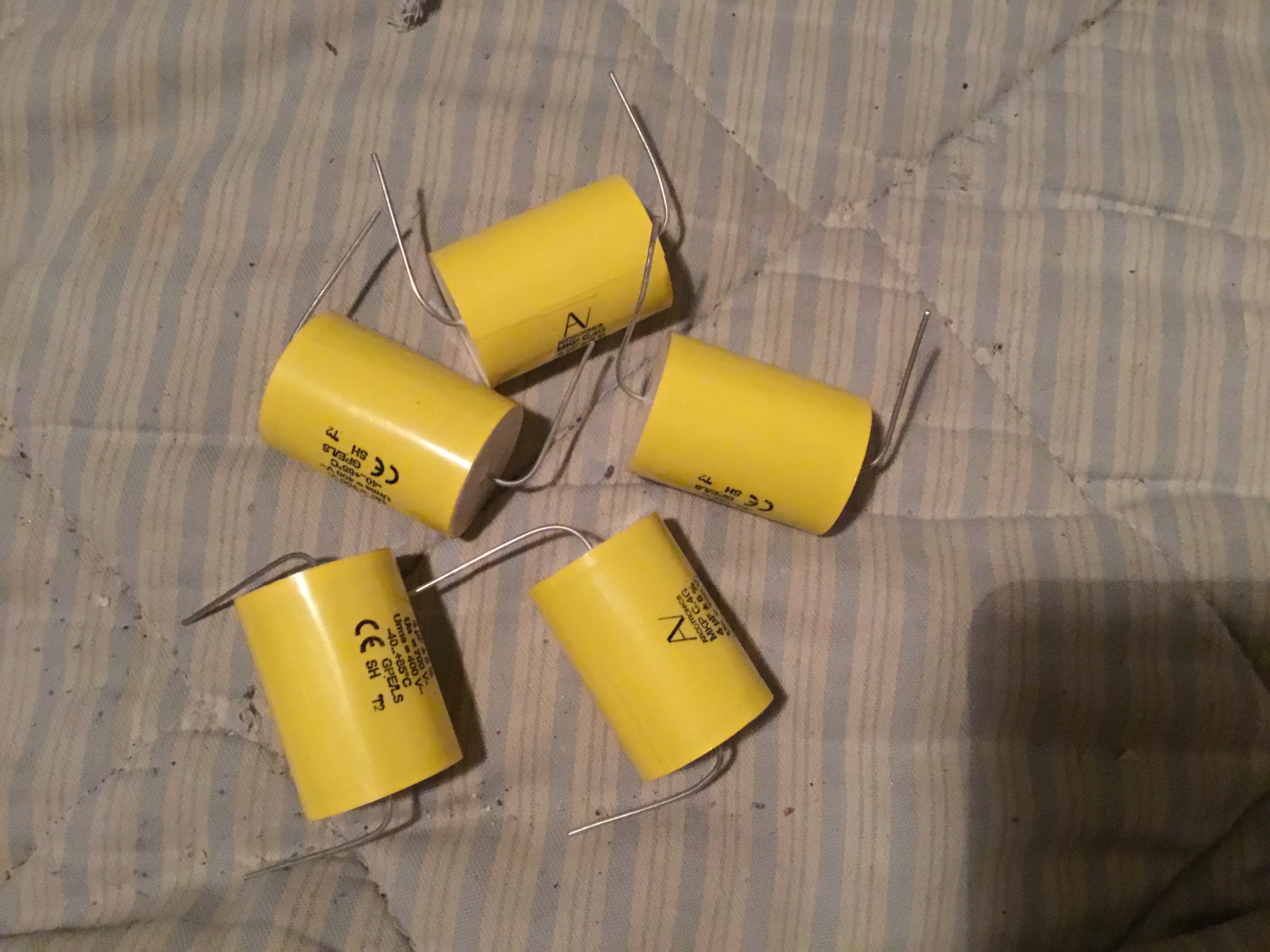

Hitta sånna här mkp kondensatorer i junkboxen 4 uF 700 V

[Linnar]

Nu kvalar du in som proffs...

[Lasse-]

Dom här kondensatorerna kommer ifrån Tradera så det var inte fullt pris på dom men intressant med hur dom färgar ljudet hade nästan
Glömt bort dom att jag hade dom hemma .

Mvh Lasse

[Lasse-]

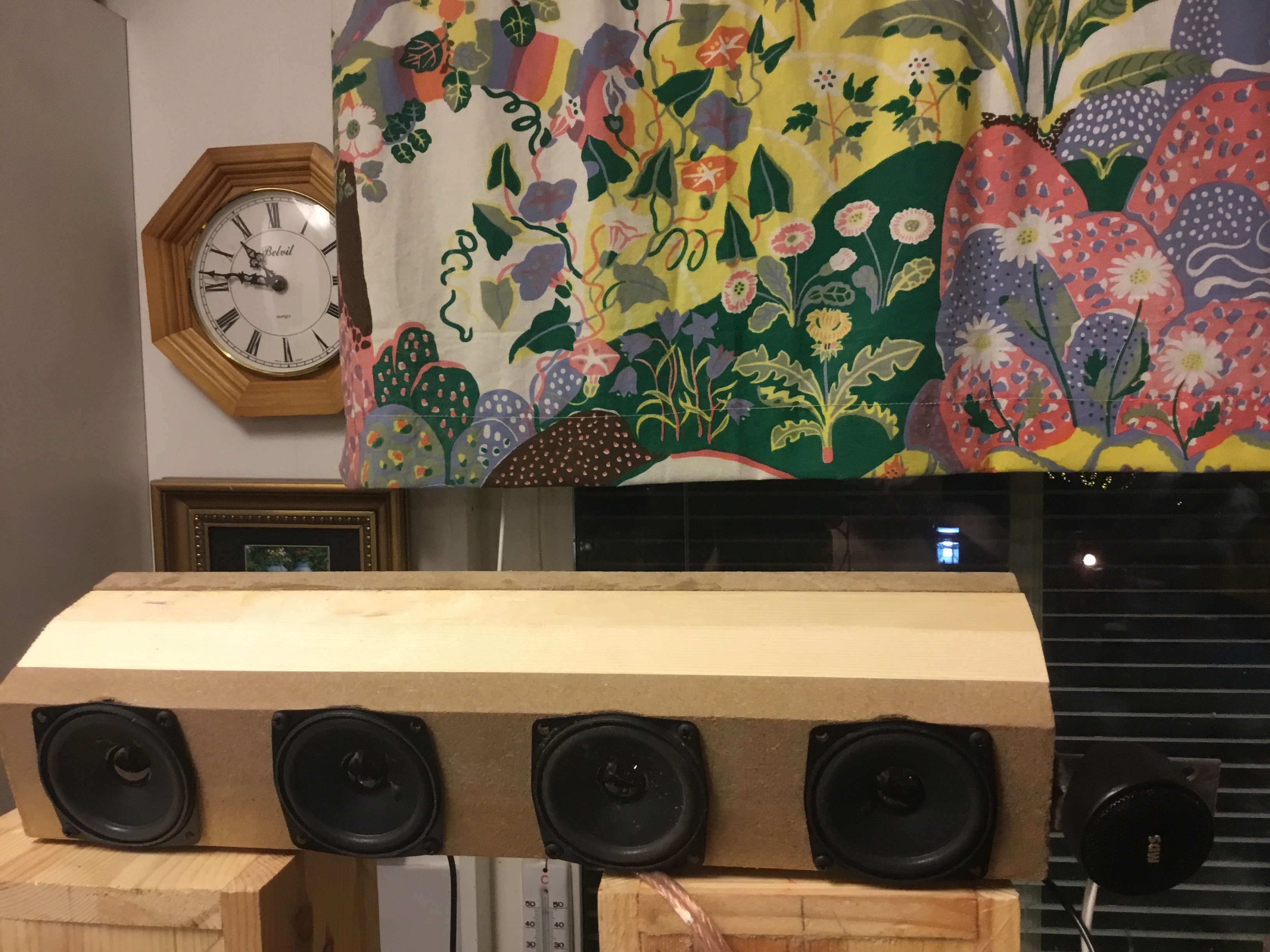

Hej såhär vart det med högtalaren liggandes

[Lasse-]

Jag lyckades med att ladda ner Box sim i den zippade versionen och jag kör en iPad och är lite osäker på vad för Mac program som man
Packar upp programmet med. Så jag skulle behöva lite tips på program för Ipaden .

[mcrj]

Den finns väl inte för ipad.

Är det nåt sånt här du är ute efter?
https://apps.apple.com/se/app/audio-spectrum-analyzer-db-rta/id1281873790#?platform=ipad

[Linnar]

Jag lyckades med att ladda ner Box sim i den zippade versionen och jag kör en iPad och är lite osäker på vad för Mac program som man
Packar upp programmet med. Så jag skulle behöva lite tips på program för Ipaden .

Jag tror den bara fungerar på Windows.

[Linnar]

Den finns väl inte för ipad.

Är det nåt sånt här du är ute efter?
https://apps.apple.com/se/app/audio-spectrum-analyzer-db-rta/id1281873790#?platform=ipad

Det är ett simuleringsprogram han behöver som bla kan simulera filter för han lär få en frekvenstopp vid 200 hz.

[DVD-ai]

Testa att montera diskanten mitt mellan dom mittersta elementen och sedan lägg till en ett filter på dom yttersta elementen så att dom börjar att tappa i nivå vid några hundra Hz (mer exakt så, ska man mäta upp så att avrullningen sker i harmoni med baffelsteget och hur detta möter upp övriga egenskaper)

Då har du en 2,5vägs wmtmw konstruktion som kunde, vara, en utgångspunkt att leka utifrån.
som du har nu så bör du får mycket utsläckningar i latjo vinklar och frekvenser mellan dessa element som skickar ut samma frekvenser men sitter långt från varandra relativt dessa frekvensers våglängd i mellanregister och upp.

[Lasse-]

Kammfilter effekter hur låter det ?

Mvh Lasse

[Lasse-]

Skulle behöva tipps på bra mikrofoner som man pluggar i Ipaden så jag kommer igång med att mätas mvh Lasse

[paa]

För det första måste de vara rundtagande, även kallad kulkaraktäristik.

[RSG]

Kammfilter effekter hur låter det ?

Mvh Lasse

Väldigt Olika i täta utstrålningsvinklar, typ?

/Johan

Edit:
Superdålig enkel förklaring ( sorry) så jag letade och letade efter en bra bild som förklarar, men de som jag kom på finns inte kvar längre...
Sök på linjekälla och börja läsa så kan det börja klarna lite hur det hänger ihop med avstånd mellan elementen och kamfilter effekter.

[Lasse-]

Mickarna brukar ha Njure och Kula men en del vad jag vet är omkopplingsbara och en del är Fantommatade 48 V
Såg bild på en i någon tråd här på forumet som man bara jackade in i uttaget men jag vet Inge mer vad det var för någonting

Mvh Lasse

[Lasse-]

Jag kan inte höra några utsläckningar ifrån ljudet ifrån min mini line sourse när jag spelar musik .

Mvh Lasse

[Lasse-]

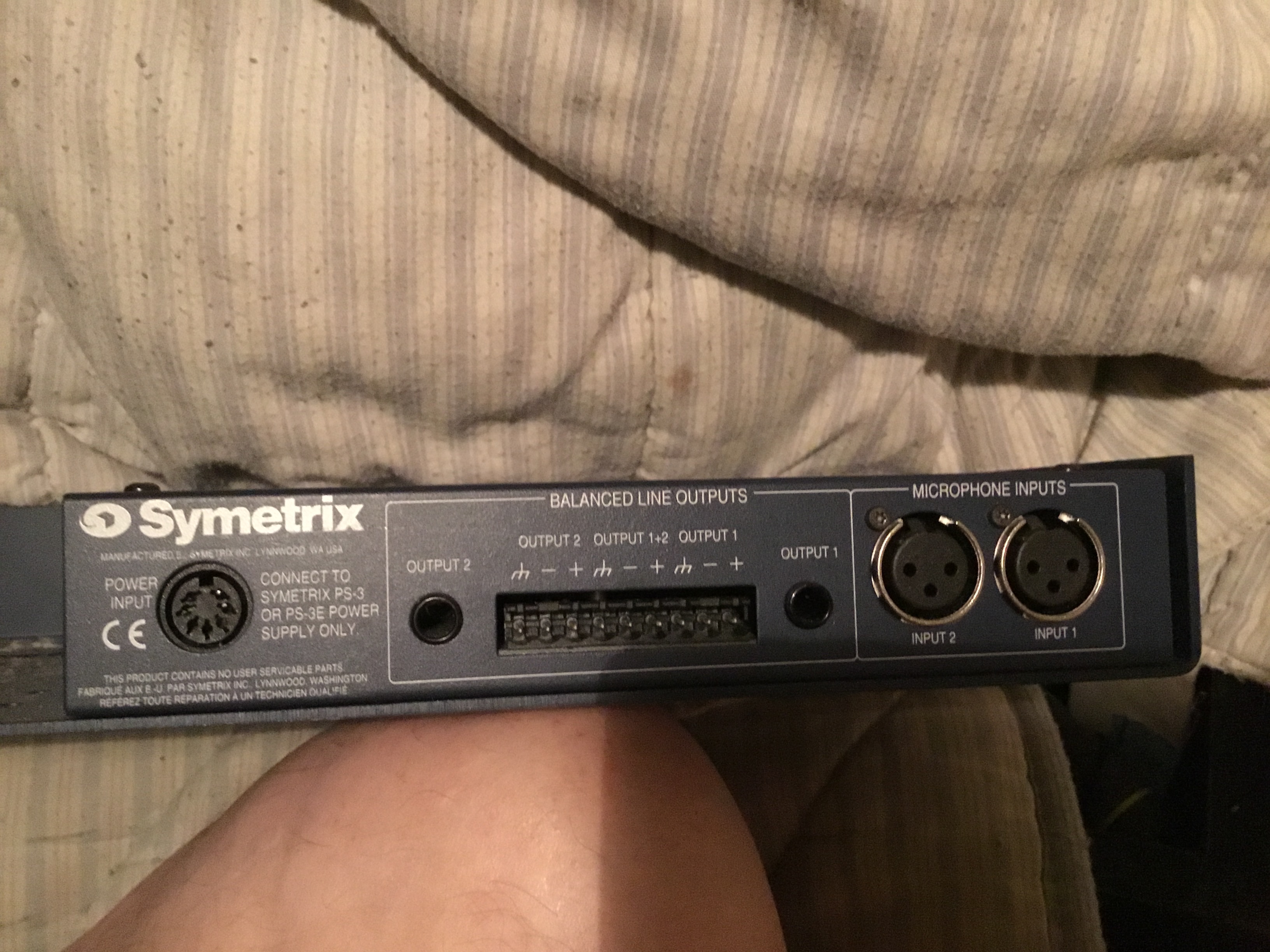

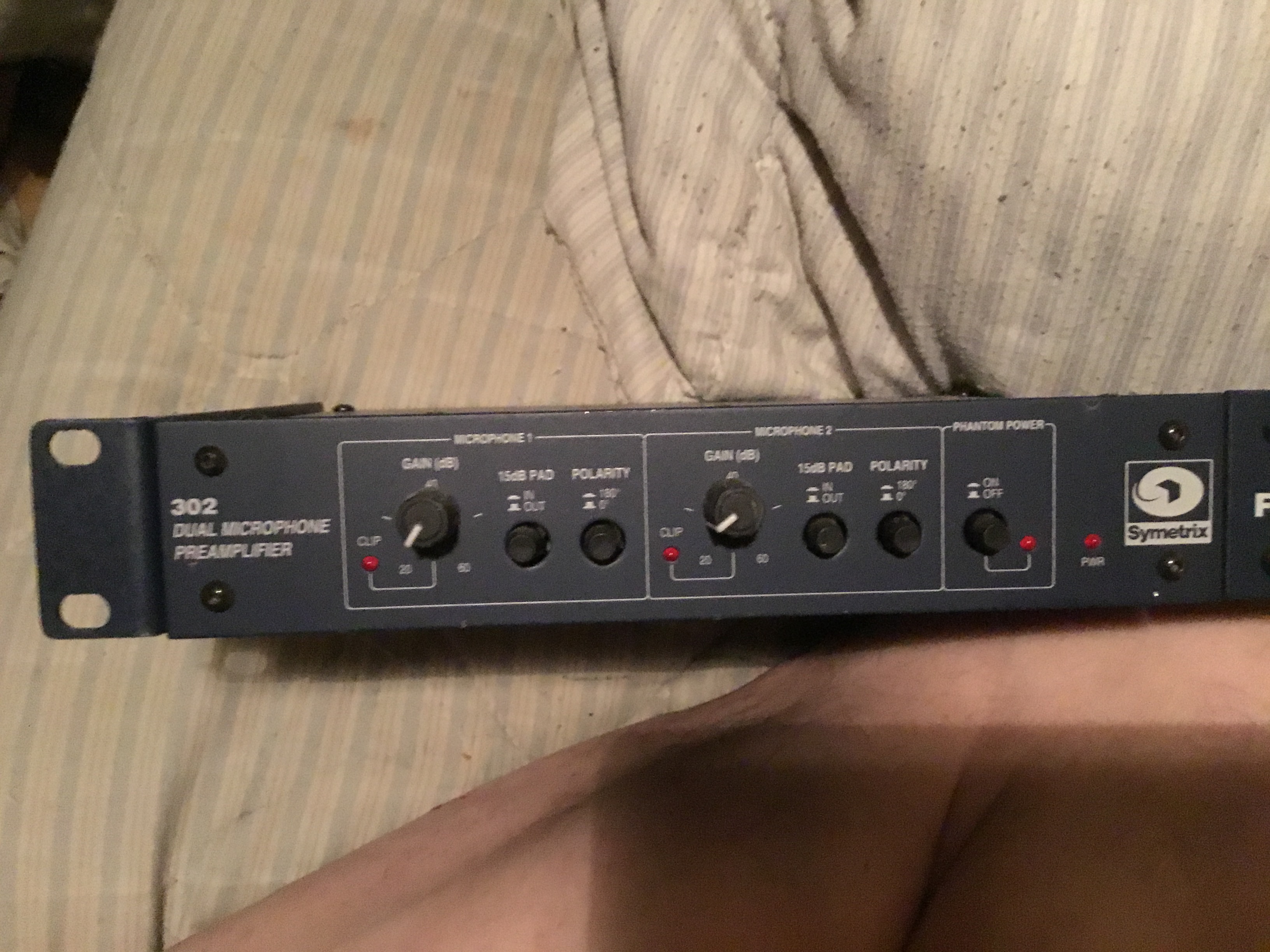

Jag har liksom lite för mycket prylar men kom på att jag har en sån här Mick preamp som jag bärgade ifrån skrotningen på jobbet
Synd bara att nätaggregatet saknas

[Kalejdokom]

Nätdel finns på Ebay men tyvärr till fantasipriser. Här är pinkonfig om du vill bygga själv:
http://shopping.na2.netsuite.com/s.nl/c ... KB.4371/.f

[Lasse-]

Jo jag har kollat på EBay på nätaggregat till Mic preampen men jag hittar bara med amerikansk stickpropp och det fungerar ju liksom
Inte här i Sverige.

Efter mycket funderande så ringde jag upp den Svenska general agenten och förväntade mig det värsta men när jag fick tag i rätt
Person så skulle det det nog gå att få fram ett aggregat men då blir jag tvungen att ta det genom 4 Sound med ett artickelnummer
Ifrån Standard Audio och så skulle jag få en prisuppgift på det .Det står om Micpreampen Awesome mic preamp på internet vad
Betyder det ?

Mvh Lasse

[Kalejdokom]

4Sound gick i konkurs i höstas...

[Lasse-]

Jaha det visste jag inte men jag har inte varit till stan så mycket på sistone brukar titta i skyltfönstret på Folkungagatan när jag
Är på den gatan ja vi får väll se vad som händer.

[Lasse-]

Var förbi Folkungagatan idag och fönstren på 4Sound var igentejpade med papp.

[Lasse-]

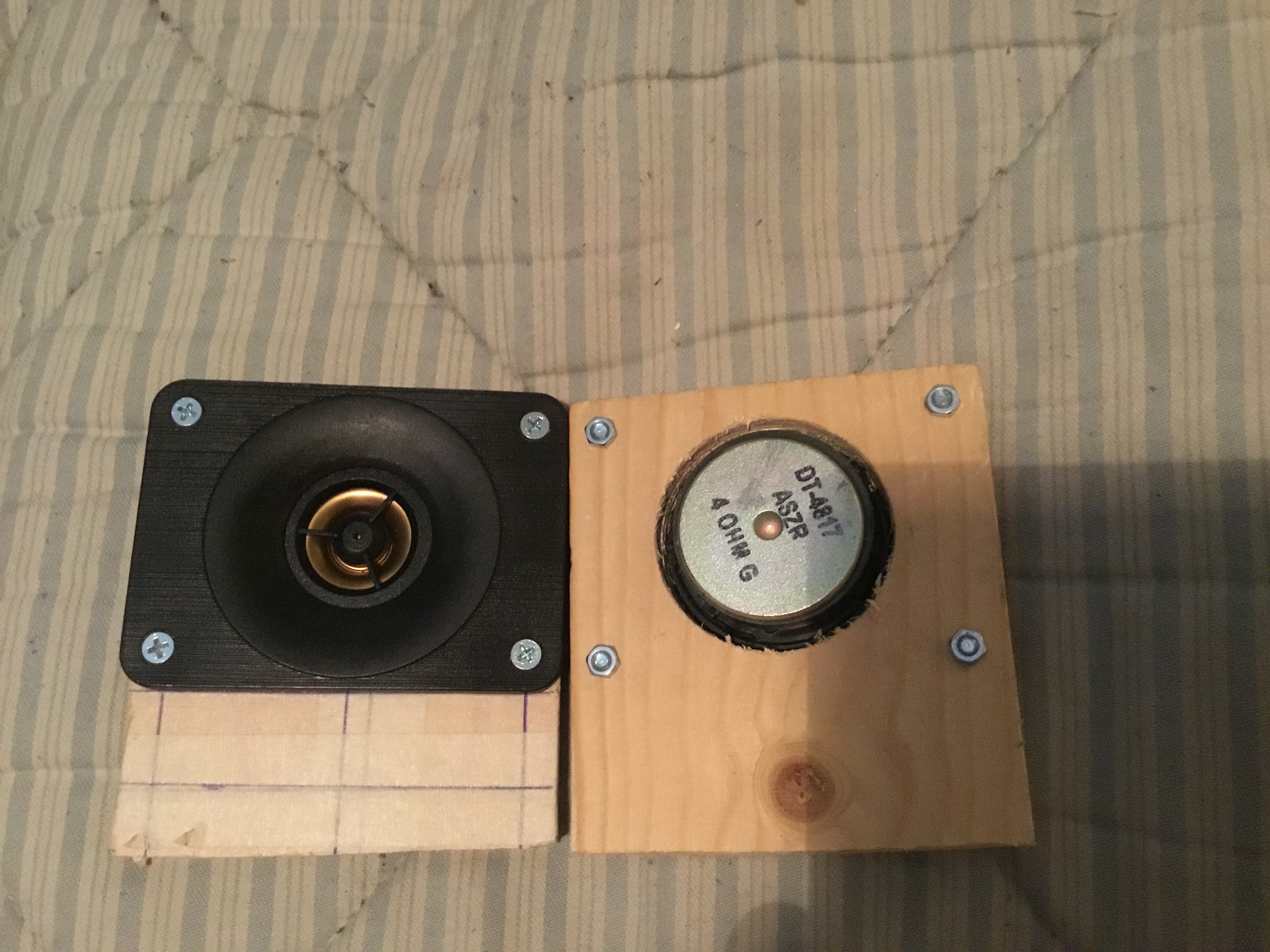

Har inte gett upp det här projektet ännu helt men tänkte byta ut MDS bildiskanterna till diskanterna dom som säljs i tiopack på tradera
För tio kronor styck så jag håller på och gör en vinkelkonsol av en remsa plywood som jag har tejpat i båda ändar med maskerings
Tejp och mätt och ritat med en stållinjal och sen grovkapat jag måste repa min Promax gerings såg med nya styrningar och nytt sågblad.
Och så har jag försänkt skruvhålen med en treskärig försänkare i vawe guiden till diskanten
