DIY & Vintage i Mölnlycke lördagen 31 oktober

[solhaga]

Ja, har med en CD-spelare. Så ta med CD om du har någon favorit du vill testa.

Bra idé.
Även om jag kommer att spela upp mitt från JRiver och NAS, så tar jag med mig några fysiska CDs om någon vill jämföra.

Gjorde en CD på min spellista också.
(DSD och 24-bitars blir då konverterade till 16/44,1)
Då kanske vi kan jämföra musikintryck om andan faller på.

[Baffel]

Själv befinner jag mig på en ö långt norr upp i Bohuslän utan bil just nu. Jädra typiskt . Kan i dagsläget inte komma. Hade sett fram emot detta. Går inga bussar heller eftersom det är lov.

Ska se om jag på något sätt kan lösa det.

[nuffe]

Ja, har med en CD-spelare. Så ta med CD om du har någon favorit du vill testa.

Bra idé.
Även om jag kommer att spela upp mitt från JRiver och NAS, så tar jag med mig några fysiska CDs om någon vill jämföra.

Gjorde en CD på min spellista också.
(DSD och 24-bitars blir då konverterade till 16/44,1)
Då kanske vi kan jämföra musikintryck om andan faller på.

[ Bild ]

Det hoppas vi, att andan faller på!

[sammel]

Bra idé.
Även om jag kommer att spela upp mitt från JRiver och NAS, så tar jag med mig några fysiska CDs om någon vill jämföra.

Gjorde en CD på min spellista också.
(DSD och 24-bitars blir då konverterade till 16/44,1)
Då kanske vi kan jämföra musikintryck om andan faller på.

[ Bild ]

Det hoppas vi, att andan faller på!

Kanon Solhaga vet inte om jag kommer att kunna spela CD får se om jag får det att
att funka spela från datorspelaren.
Annars har jag min nätverksspelare med den kan jag även spela filer från hårddisk
Eller USB sedan har jag TIDAL som man gärna får bläddra fram älsklingslåtar på
Sedan om det finns wifi så kan man köra trådlöst från mobilen över nätverksspelaren
Även spotify conekt finns har även bärbar dator med Tidal installerat .

[nuffe]

Jag tar med några CD som jag i sin tur valt ut vissa låtar på. Sen har jag laddat ner 2st Spotify spellistor på datorn, om det inte finns tillgång till nätverk.
En lista med blandat pop, jazz o div. Samt en lista med utvalda klassiker som låter ok på Spotify.

[sammel]

Jag tar med några CD som jag i sin tur valt ut vissa låtar på. Sen har jag laddat ner 2st Spotify spellistor på datorn, om det inte finns tillgång till nätverk.
En lista med blandat pop, jazz o div. Samt en lista med utvalda klassiker som låter ok på Spotify.

Det blir kanon
Blir kul att höra era anläggningar.
Nuffe o Solhaga .

[solhaga]

Jag tar med några CD som jag i sin tur valt ut vissa låtar på. Sen har jag laddat ner 2st Spotify spellistor på datorn, om det inte finns tillgång till nätverk.
En lista med blandat pop, jazz o div. Samt en lista med utvalda klassiker som låter ok på Spotify.

Det blir kanon
Blir kul att höra era anläggningar.
Nuffe o Solhaga .

Sådärja, bilen packad för en fyramilsfärd till Mölnlycke.
Vi ses i morgon!

[sammel]

Sådärja, bilen packad för en fyramilsfärd till Mölnlycke.
Vi ses i morgon!

Grattis till att ha packat, jag mitt kvar, visserligen inte så mycket som jag vet att du har
Men jag har ju lite längre att åka, 31 mil framför mig imorgon bitti
Det blir kul

[nuffe]

Packning börjar NU, men det sista blir imorgon. Har ju inte långt att köra.
Men jädrar vad blir en massa prylar....

[peterh]

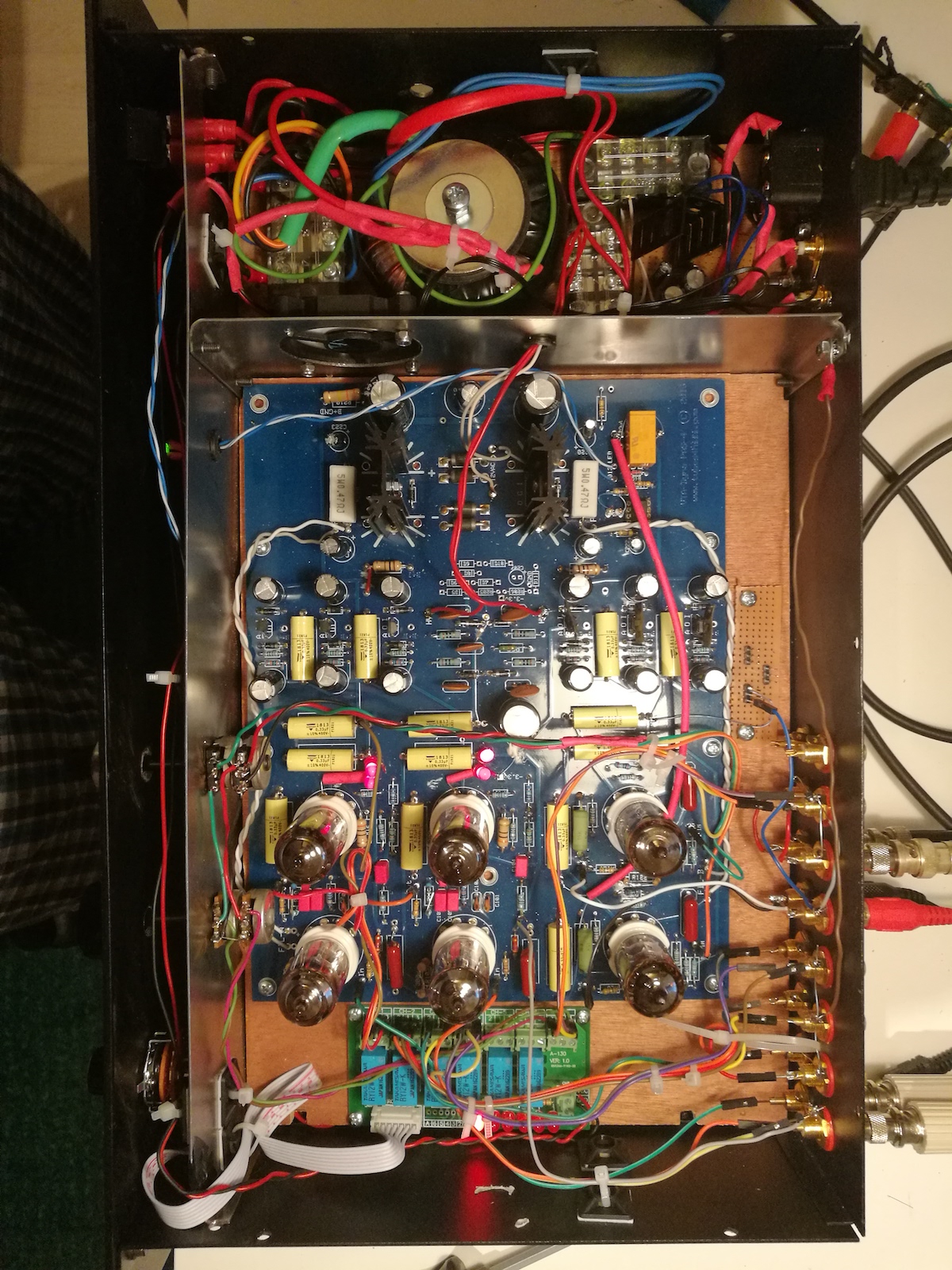

Jag vill pusha lite för min pas4-klon
En översiktlig beskrivning :

Dynaco PAS4-klon, en förförstärkare byggd för utvärdering.

En annorlunda konstruktion. Sannolikt aldrig funnits i sverige, byggd på lite
ovanligare kretslösningar. Bygget möjliggjort med ett kretskort köpta
av Roy Mottram USA ( som tur är har han slängt alla underlag så nya kort
får göras RÄTT från grunden. Det fanns en del “fel” i kortet, det var trots
allt en prototyp) Se http://n.manet.nu/pas4-klon/Dynaco-pas4.pdf

RIAA steget består av en parallellkopplade trioder av ECC83, här försedd med JJ’s
ramgallervariant E83CC följt av ett “half-mü” steg med en E88CC.
Half-mü har egenskapen att dist som följd av rörkurvans krökning annuleras
av andra röret i paret och utgångsimpedansen är förhållandevis låg. Passar
bra då utgången skall kunna driva både volympot och “tape-out” utgång.
Totala THD vid 8mV in är < 0.02%
Totala brum/brus är < 4mV mätt på linjeutgång vid kortsluten ingång.

Linjedelen är en SRPP / mü-follover som i mina mätningar ger < 0.00% dist och en
möjlig utspänning om 8 volt, samtidigt som utgångsimpedansen hålls låg.

En timer styr ett relä som jordar utgången under 30s vid tillslag, detta för att
undvika spänningstoppar vid från och tillslag. ( frånslag ger en liten topp
innan reläet hinner sluta)

Som ingångsväljare har jag ett reläkort, det ger korta ledningar och enkel
manövrering. En framtida variant skulle kunna ha en arduino att
både styra ingångsväljare, till/frånslagsrelä motorstyrd volym och power.

Inga tonkontroller MEN det är förberett ett loop in/ut så att en extern
tonkontroll / eq kan anslutas Men en brytare kan man då helt koppla
ur tanslutna tonkontroller eller använda dem. Något som fler försteg
borde ha.

Nätdelen har individuella reglerkretsar för varje rör, alla rör får 290 Volt.

Glöden är likriktad och stabiliserad, jag har valt att låta E83CC rören ha sin egen
stab, de andra rören delar på en stab.
En rolig sak, den valda transformatorn ( tubetown tt-47) har en 12Volts lindning, men
det visade sig att spänningen inte räckte för en ripple-fri glöd. DÅ jag inte hittade
alternativ transformator valde jag att linda på 12 varv och koppla dessa i serie med
12Volts-lindningen för en effektiv 15 Volts AC.

Förförstärkaren är tillgängligt för lån och test.

[Johan_Lindroos]

Lycka till imorgon! Trevligt initiativ!

[sprudel]

Jag vill pusha lite för min pas4-klon
En översiktlig beskrivning :

Dynaco PAS4-klon, en förförstärkare byggd för utvärdering.

En annorlunda konstruktion. Sannolikt aldrig funnits i sverige, byggd på lite
ovanligare kretslösningar. Bygget möjliggjort med ett kretskort köpta
av Roy Mottram USA ( som tur är har han slängt alla underlag så nya kort
får göras RÄTT från grunden. Det fanns en del “fel” i kortet, det var trots
allt en prototyp) Se http://n.manet.nu/pas4-klon/Dynaco-pas4.pdf

RIAA steget består av en parallellkopplade trioder av ECC83, här försedd med JJ’s
ramgallervariant E83CC följt av ett “half-mü” steg med en E88CC.
Half-mü har egenskapen att dist som följd av rörkurvans krökning annuleras
av andra röret i paret och utgångsimpedansen är förhållandevis låg. Passar
bra då utgången skall kunna driva både volympot och “tape-out” utgång.
Totala THD vid 8mV in är < 0.02%
Totala brum/brus är < 4mV mätt på linjeutgång vid kortsluten ingång.

Linjedelen är en SRPP / mü-follover som i mina mätningar ger < 0.00% dist och en
möjlig utspänning om 8 volt, samtidigt som utgångsimpedansen hålls låg.

En timer styr ett relä som jordar utgången under 30s vid tillslag, detta för att
undvika spänningstoppar vid från och tillslag. ( frånslag ger en liten topp
innan reläet hinner sluta)

Som ingångsväljare har jag ett reläkort, det ger korta ledningar och enkel
manövrering. En framtida variant skulle kunna ha en arduino att
både styra ingångsväljare, till/frånslagsrelä motorstyrd volym och power.

Inga tonkontroller MEN det är förberett ett loop in/ut så att en extern
tonkontroll / eq kan anslutas Men en brytare kan man då helt koppla
ur tanslutna tonkontroller eller använda dem. Något som fler försteg
borde ha.

Nätdelen har individuella reglerkretsar för varje rör, alla rör får 290 Volt.

Glöden är likriktad och stabiliserad, jag har valt att låta E83CC rören ha sin egen
stab, de andra rören delar på en stab.
En rolig sak, den valda transformatorn ( tubetown tt-47) har en 12Volts lindning, men
det visade sig att spänningen inte räckte för en ripple-fri glöd. DÅ jag inte hittade
alternativ transformator valde jag att linda på 12 varv och koppla dessa i serie med
12Volts-lindningen för en effektiv 15 Volts AC.

Förförstärkaren är tillgängligt för lån och test.

Jag vill gärna låna.

[peterh]

Jag vill pusha lite för min pas4-klon
En översiktlig beskrivning :

Dynaco PAS4-klon, en förförstärkare byggd för utvärdering.

En annorlunda konstruktion. Sannolikt aldrig funnits i sverige, byggd på lite
ovanligare kretslösningar. Bygget möjliggjort med ett kretskort köpta
av Roy Mottram USA ( som tur är har han slängt alla underlag så nya kort
får göras RÄTT från grunden. Det fanns en del “fel” i kortet, det var trots
allt en prototyp) Se http://n.manet.nu/pas4-klon/Dynaco-pas4.pdf

RIAA steget består av en parallellkopplade trioder av ECC83, här försedd med JJ’s
ramgallervariant E83CC följt av ett “half-mü” steg med en E88CC.
Half-mü har egenskapen att dist som följd av rörkurvans krökning annuleras
av andra röret i paret och utgångsimpedansen är förhållandevis låg. Passar
bra då utgången skall kunna driva både volympot och “tape-out” utgång.
Totala THD vid 8mV in är < 0.02%
Totala brum/brus är < 4mV mätt på linjeutgång vid kortsluten ingång.

Linjedelen är en SRPP / mü-follover som i mina mätningar ger < 0.00% dist och en
möjlig utspänning om 8 volt, samtidigt som utgångsimpedansen hålls låg.

En timer styr ett relä som jordar utgången under 30s vid tillslag, detta för att
undvika spänningstoppar vid från och tillslag. ( frånslag ger en liten topp
innan reläet hinner sluta)

Som ingångsväljare har jag ett reläkort, det ger korta ledningar och enkel
manövrering. En framtida variant skulle kunna ha en arduino att
både styra ingångsväljare, till/frånslagsrelä motorstyrd volym och power.

Inga tonkontroller MEN det är förberett ett loop in/ut så att en extern
tonkontroll / eq kan anslutas Men en brytare kan man då helt koppla
ur tanslutna tonkontroller eller använda dem. Något som fler försteg
borde ha.

Nätdelen har individuella reglerkretsar för varje rör, alla rör får 290 Volt.

Glöden är likriktad och stabiliserad, jag har valt att låta E83CC rören ha sin egen
stab, de andra rören delar på en stab.
En rolig sak, den valda transformatorn ( tubetown tt-47) har en 12Volts lindning, men
det visade sig att spänningen inte räckte för en ripple-fri glöd. DÅ jag inte hittade
alternativ transformator valde jag att linda på 12 varv och koppla dessa i serie med
12Volts-lindningen för en effektiv 15 Volts AC.

Förförstärkaren är tillgängligt för lån och test.

Jag vill gärna låna.

Självklart. Kommer du till DIY ? Då kan du ta med dem hem.

[sprudel]

Jag kommer inte. 3 personer på institutionen har testats positiva för Covid 19 i veckan. Jag mår dock prima men håller mig på avstånd ett tag till.

[solhaga]

Tack Björn/highfive och alla andra för en fantastisk trevlig samvaro idag!

[JM]

Jag kommer inte. 3 personer på institutionen har testats positiva för Covid 19 i veckan. Jag mår dock prima men håller mig på avstånd ett tag till.

Klokt!

JM

[nuffe]

Tack så mycket highfive för mycket lyckad lördag. Alla ni andra skall också ha stort tack för trevlig samvaro, fina samtal och inte minst all trevlig musik

Henrik

[sammel]

Tack så mycket från mig också,
det var riktigt roligt, att träffa alla
Och lyssna på era alster.
Tack Highfive för att du anordnat detta
på ett så bra sätt

Mvh
Samurel Strågefors

[Prozac]

Om någon tog några så vore det kul med bilder från eventet.

[RogerGustavsson]

Trevligt att träffas. Här kommer lite bilder och lite kommentarer.

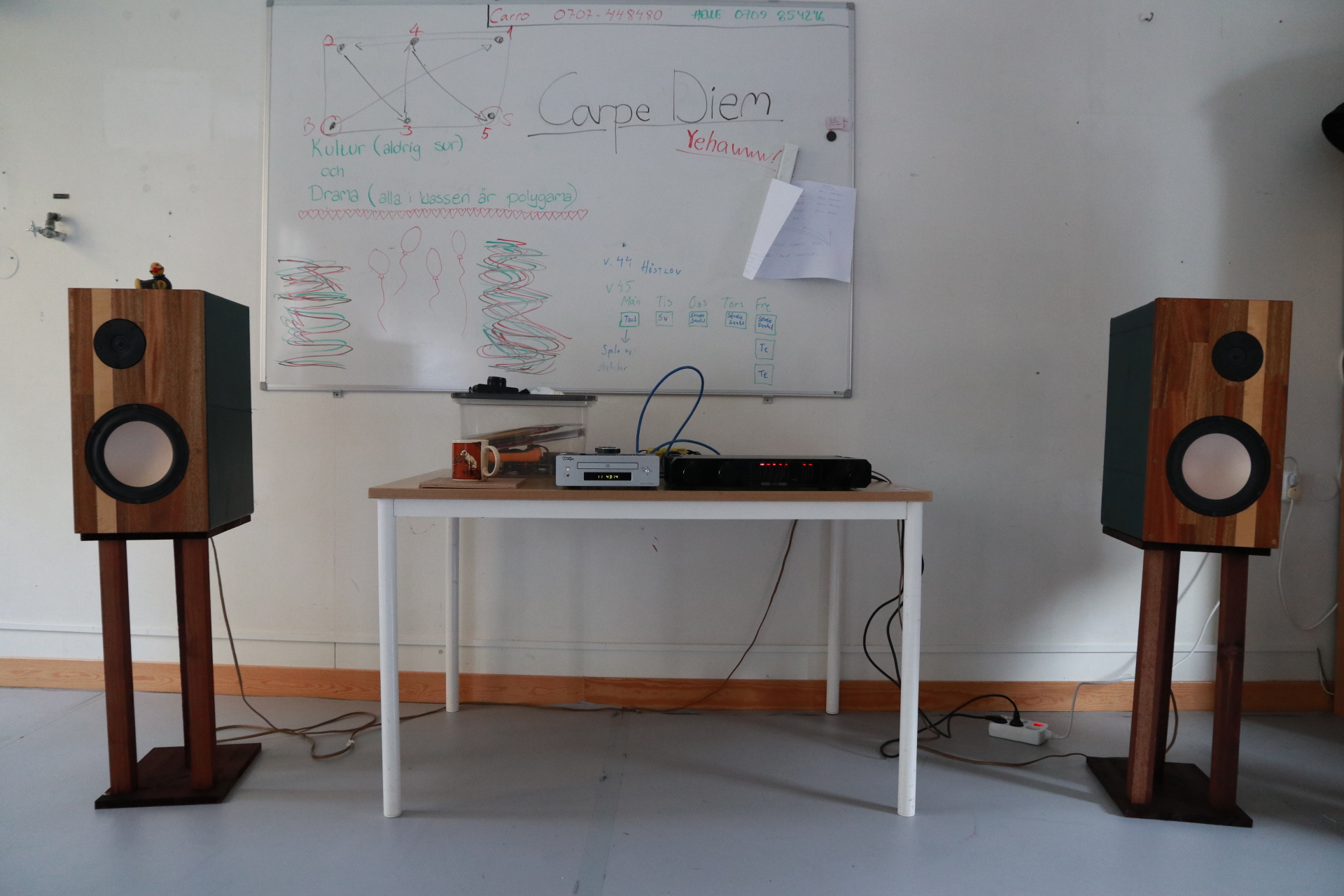

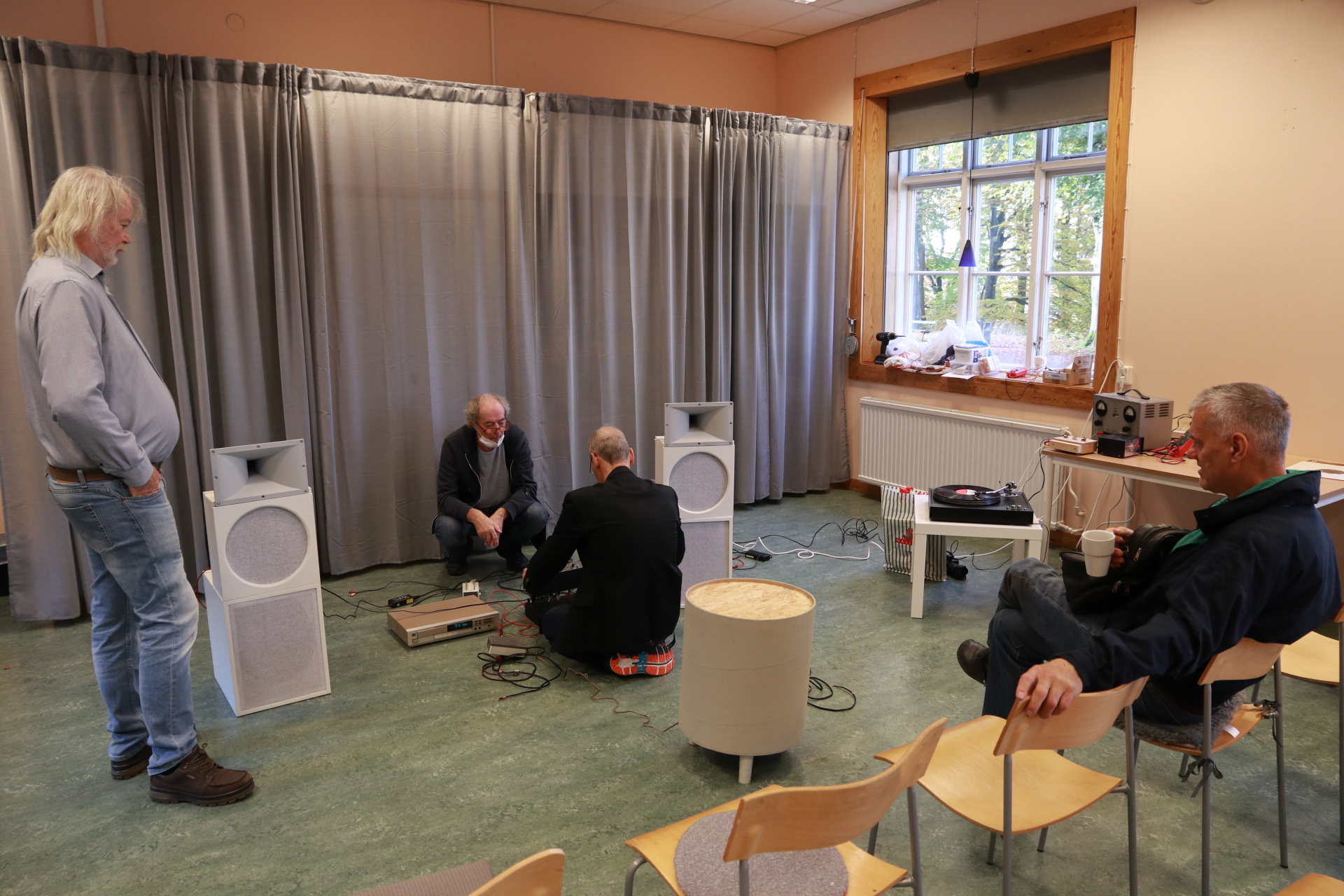

Här hade mässgeneralen highfive ställt upp modifierade Opus 3-högtalare med drivning matat från en rullbandare. Inleddes med lite felfasning, det är ju demo.

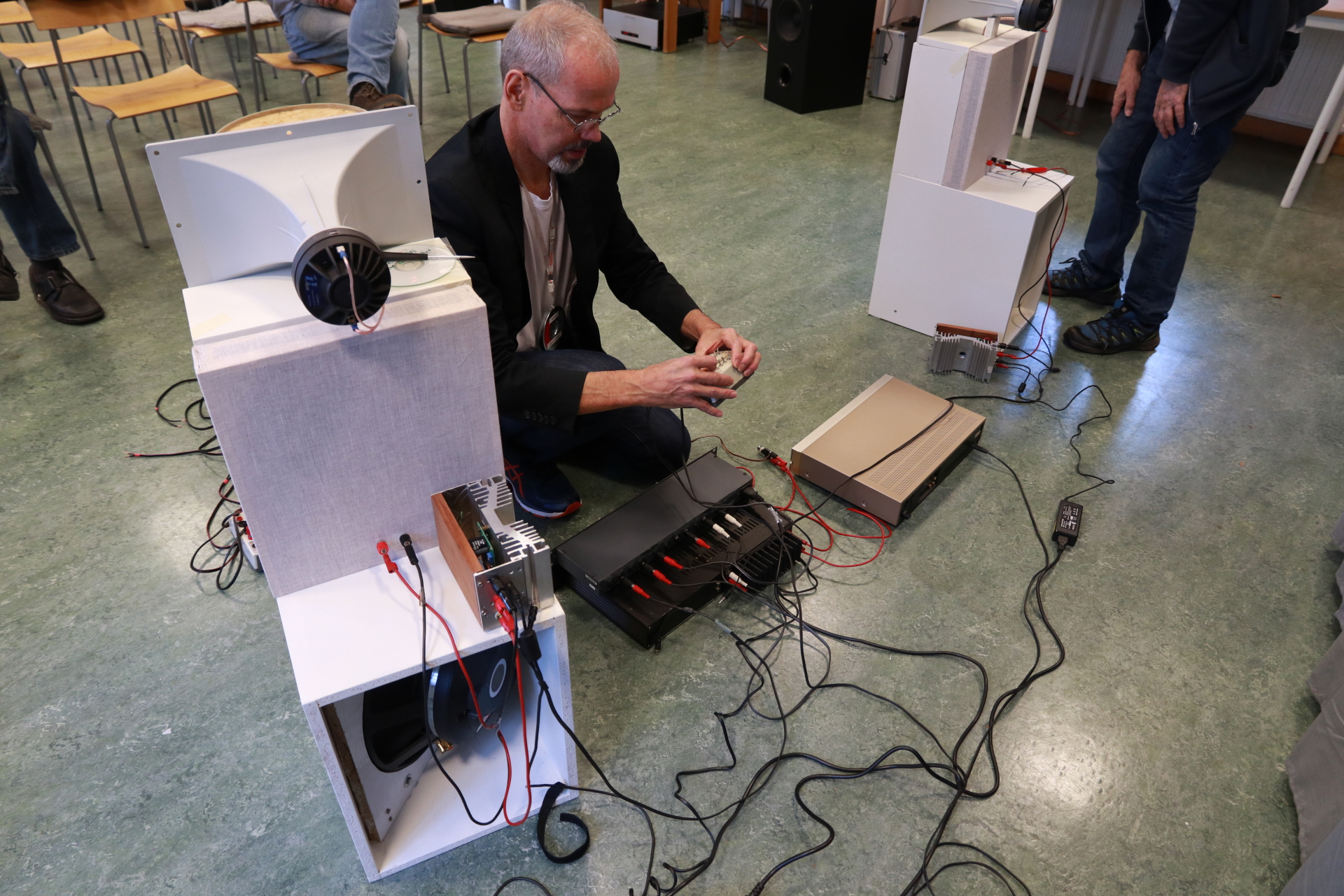

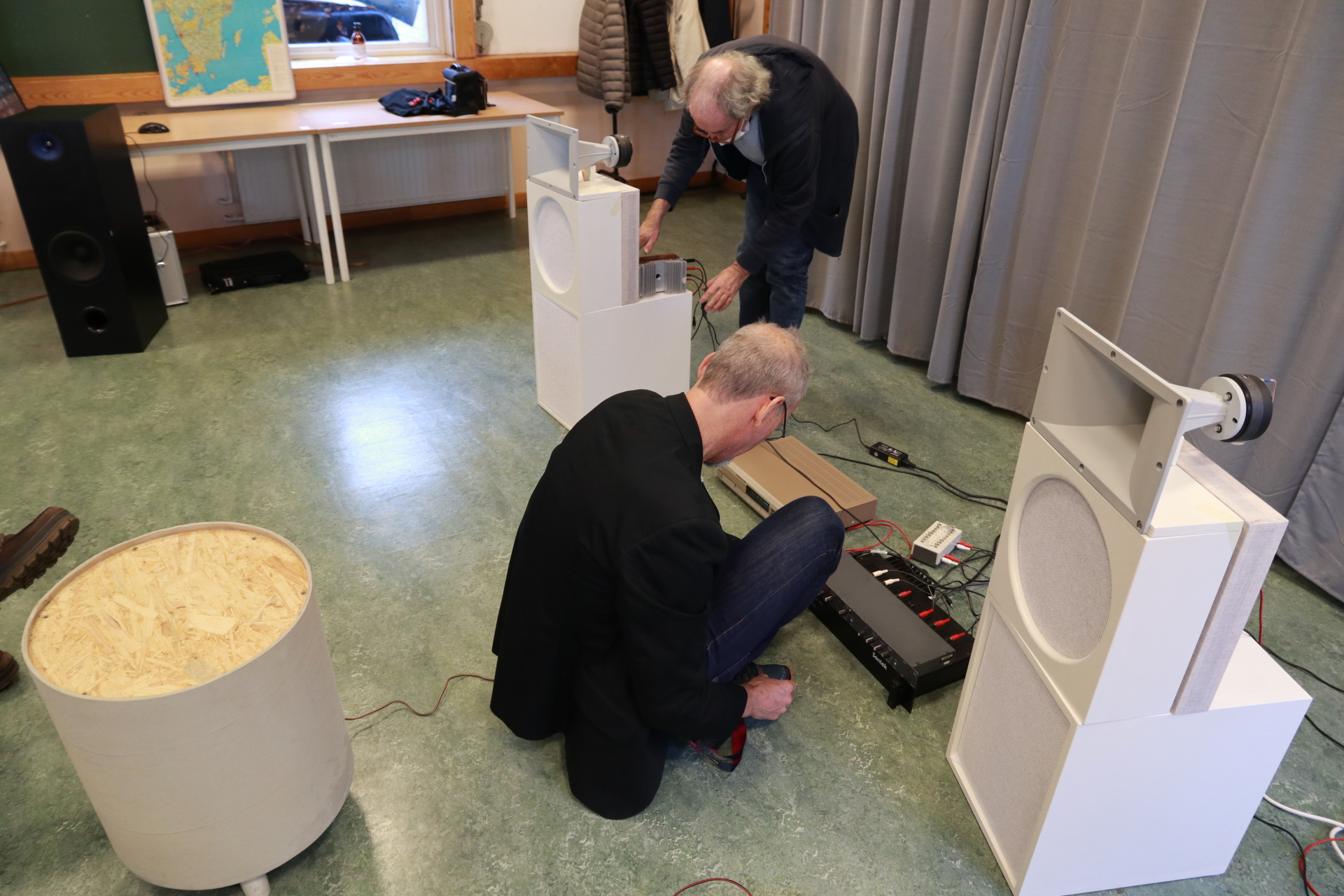

Här hade vi den klassiska demodjävluen, kontaktproblem. Jag hade inte riktig koll på vad alla omkopplare gjorde men det var rätt extrema skiftningar i återgivning. Högtalarna var i varje fall dipoler.





[RogerGustavsson]

Prylar som inte var inkopplade, möjligen slutsteget.

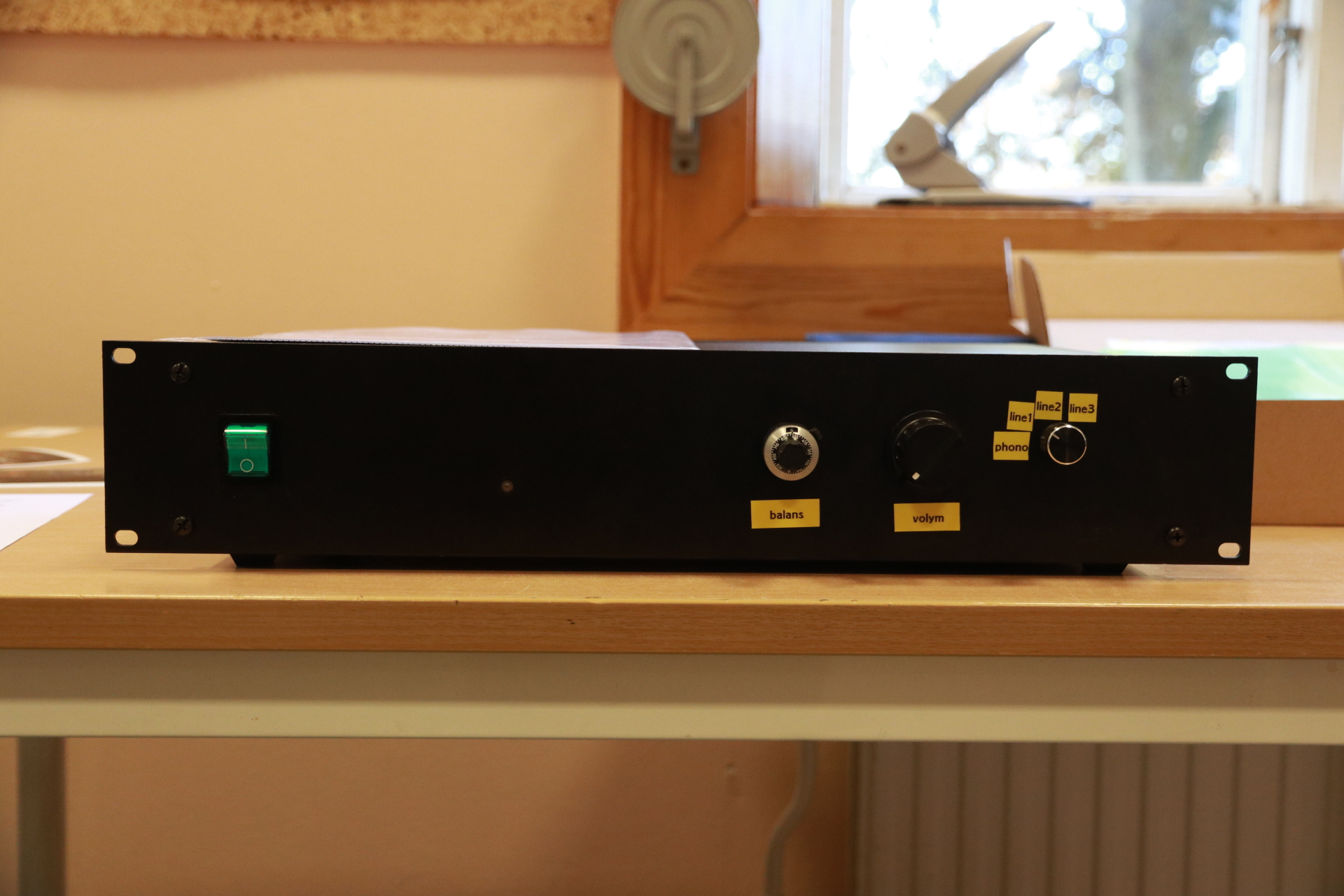

Då tillsammans med denna klon av försteget Dynaco PAS4, Sentec-skivspelaren, Oden-slutsteget och ett par KEF-högtalare från 1973. Lite luriga högtalare som var känsliga för vad som spelades. Dynaco-försteget är på utlåning (cirkulation) för bedömning av den som är intresserad.

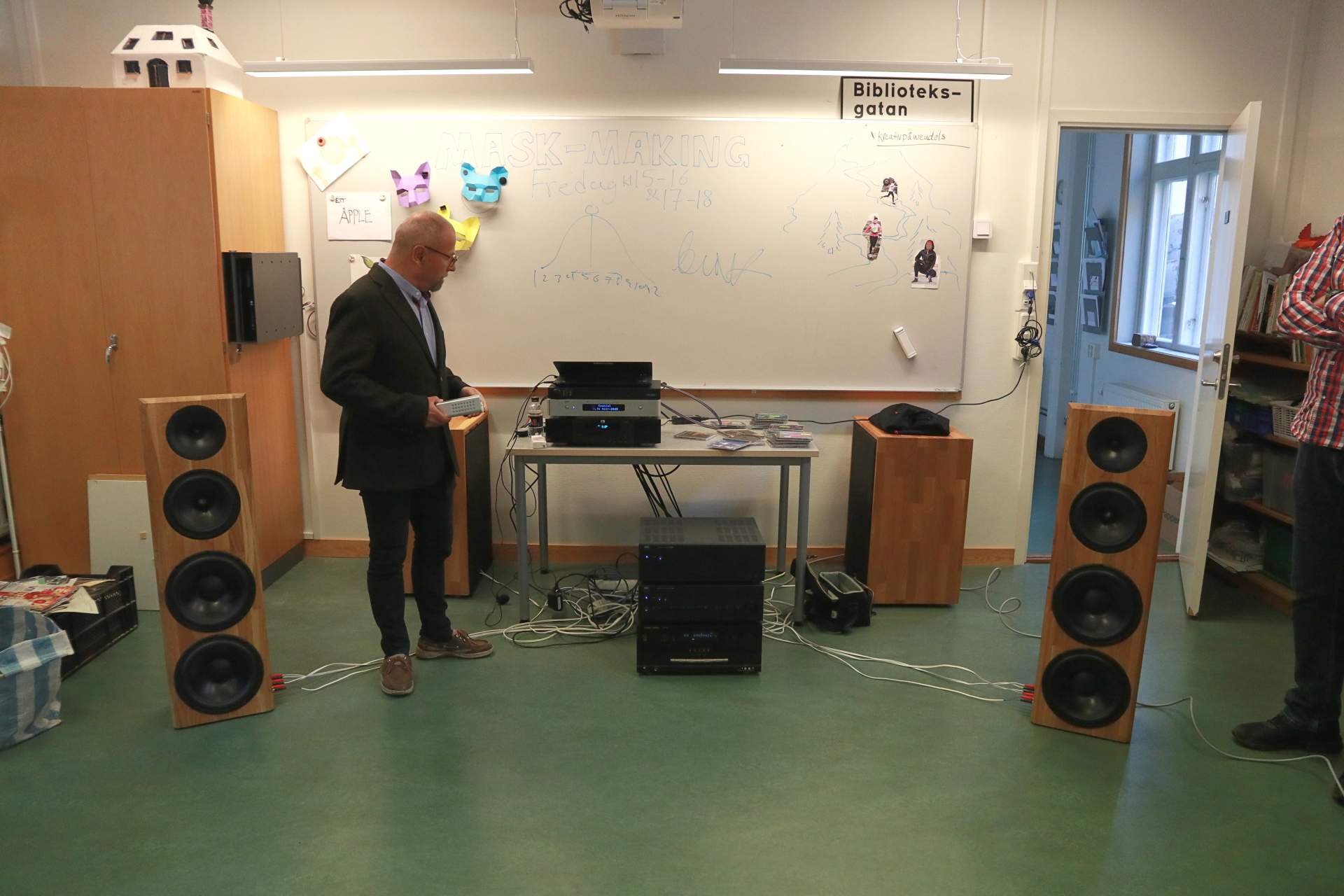

Här hade Samuel riggat upp sin anläggning. Högtalare var en egen konstruktion där ett par koaxialer från KEF ingick.

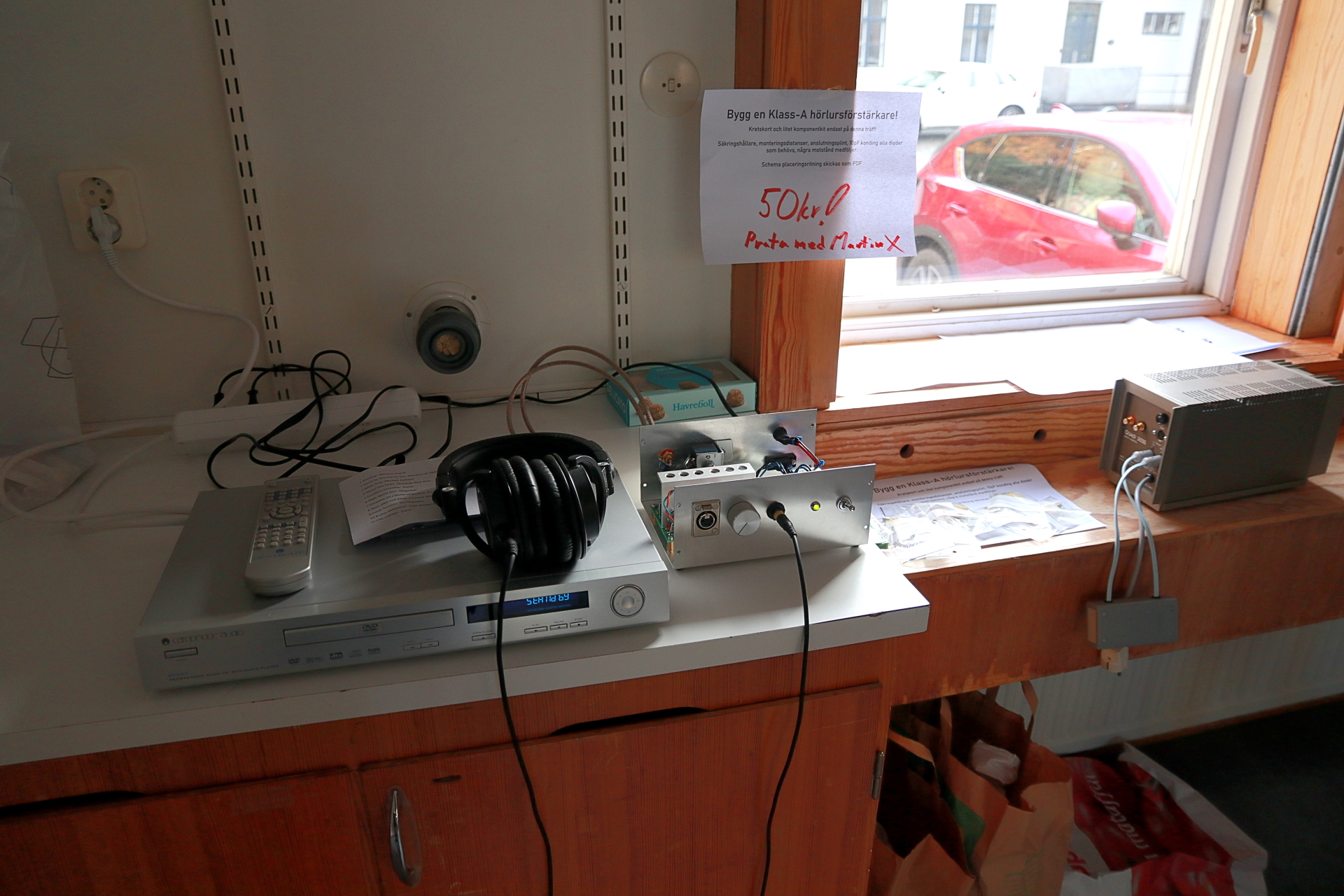

Här visar Martin en hörlursförstärkare som han gjort under covid-19. Finns kretskort för den som är sugen.



[RogerGustavsson]

Nuffe hade med sig sina helt nya alster, dipoler rakt igenom fick försörjning genom en massa burkar.

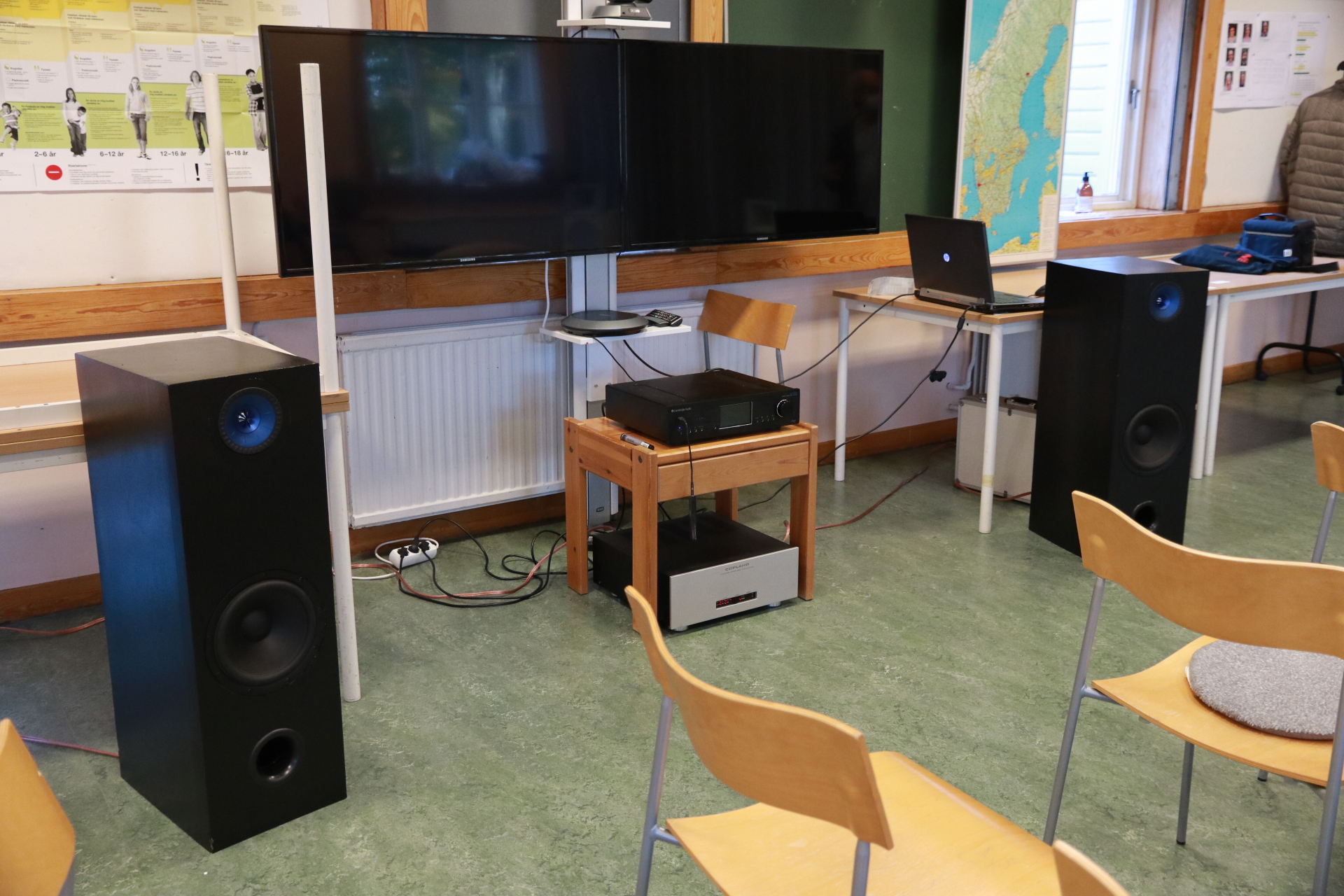

Soundbrigade ställe upp denna anläggning.


[jonasp]

Fina bilder! Några lyssningsintryck?

[RogerGustavsson]

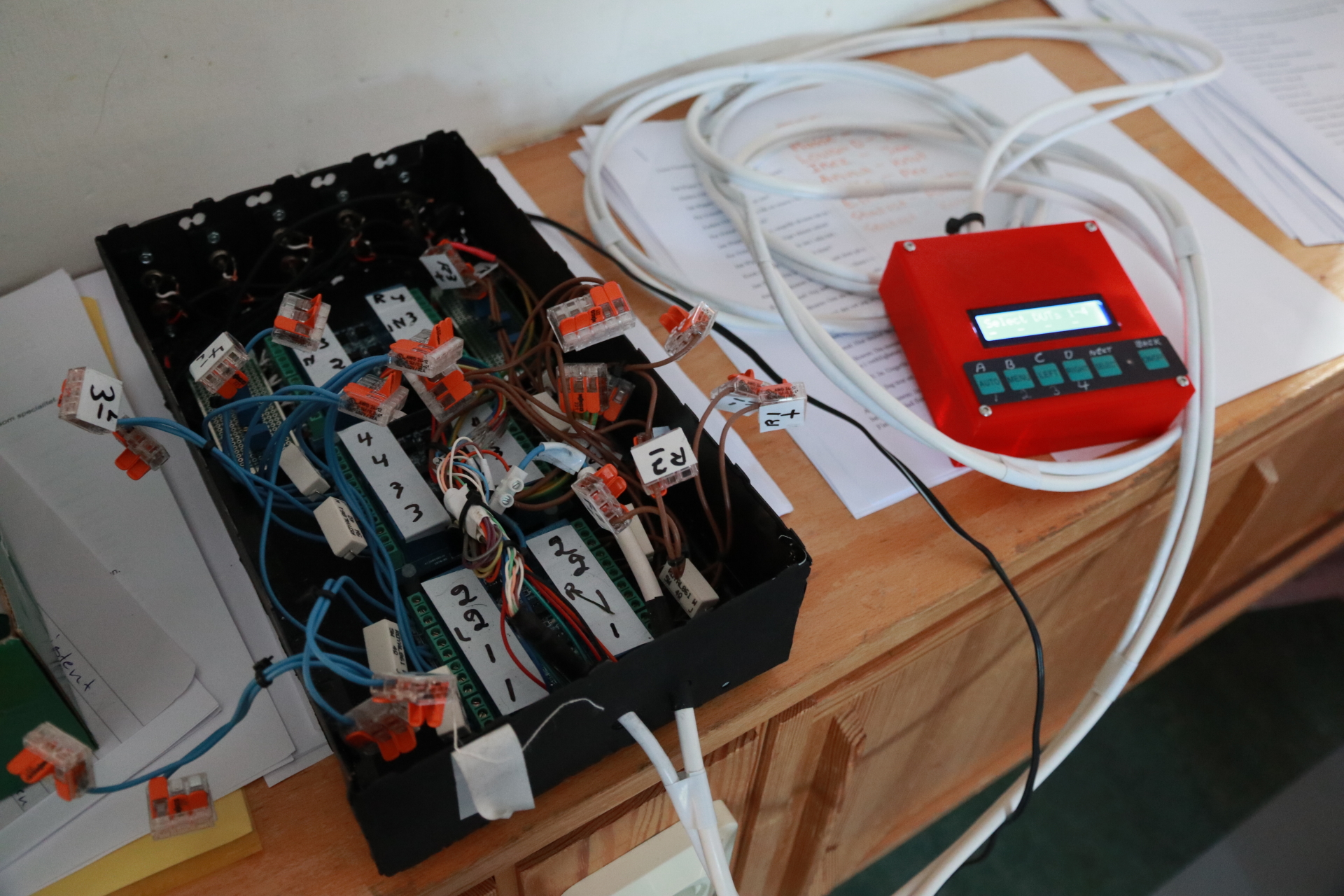

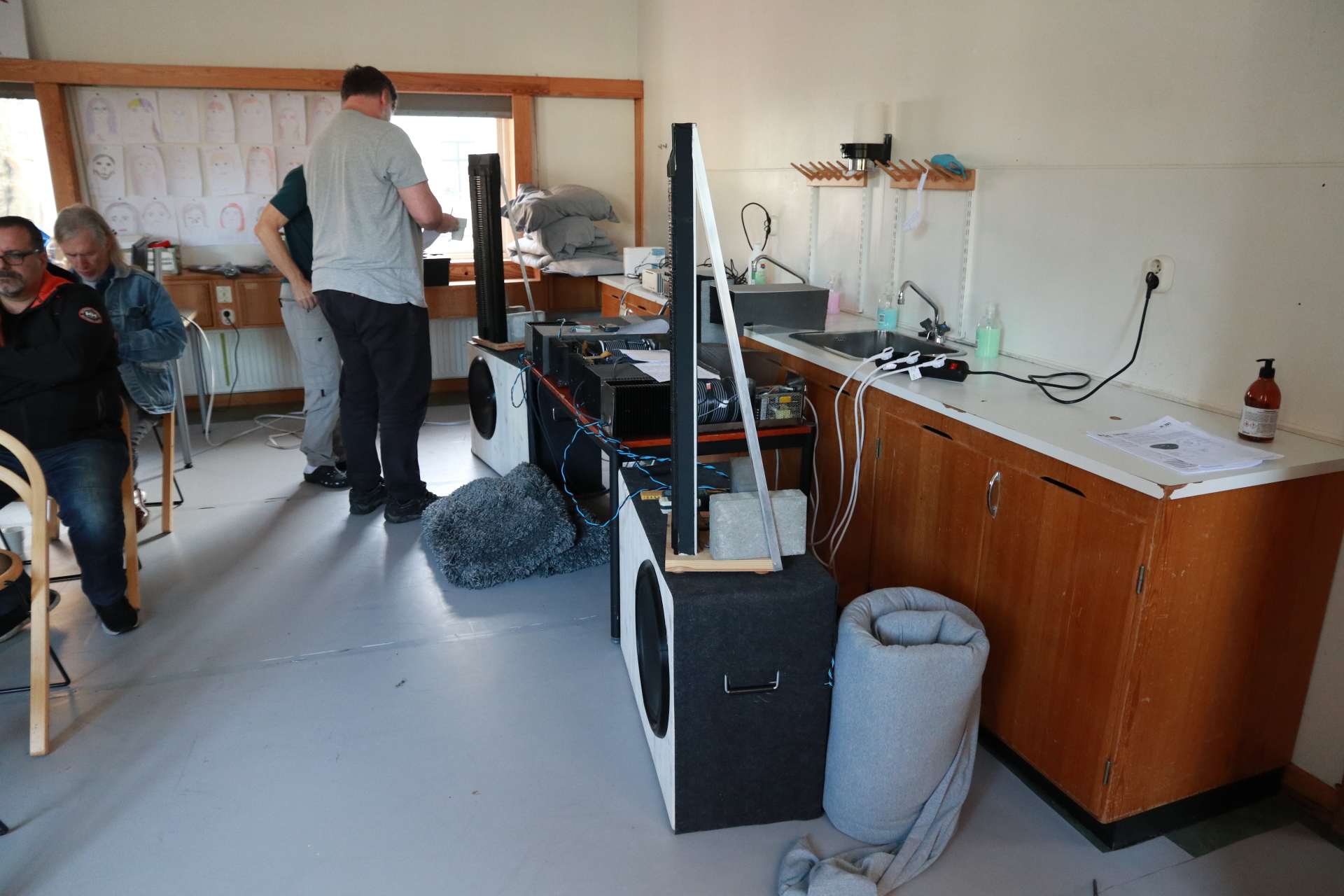

Så har vi då den verklige gör-det-självaren Solhaga. Här en blindtestarrigg.



Här Solhaga själv vid ”spakarna”.

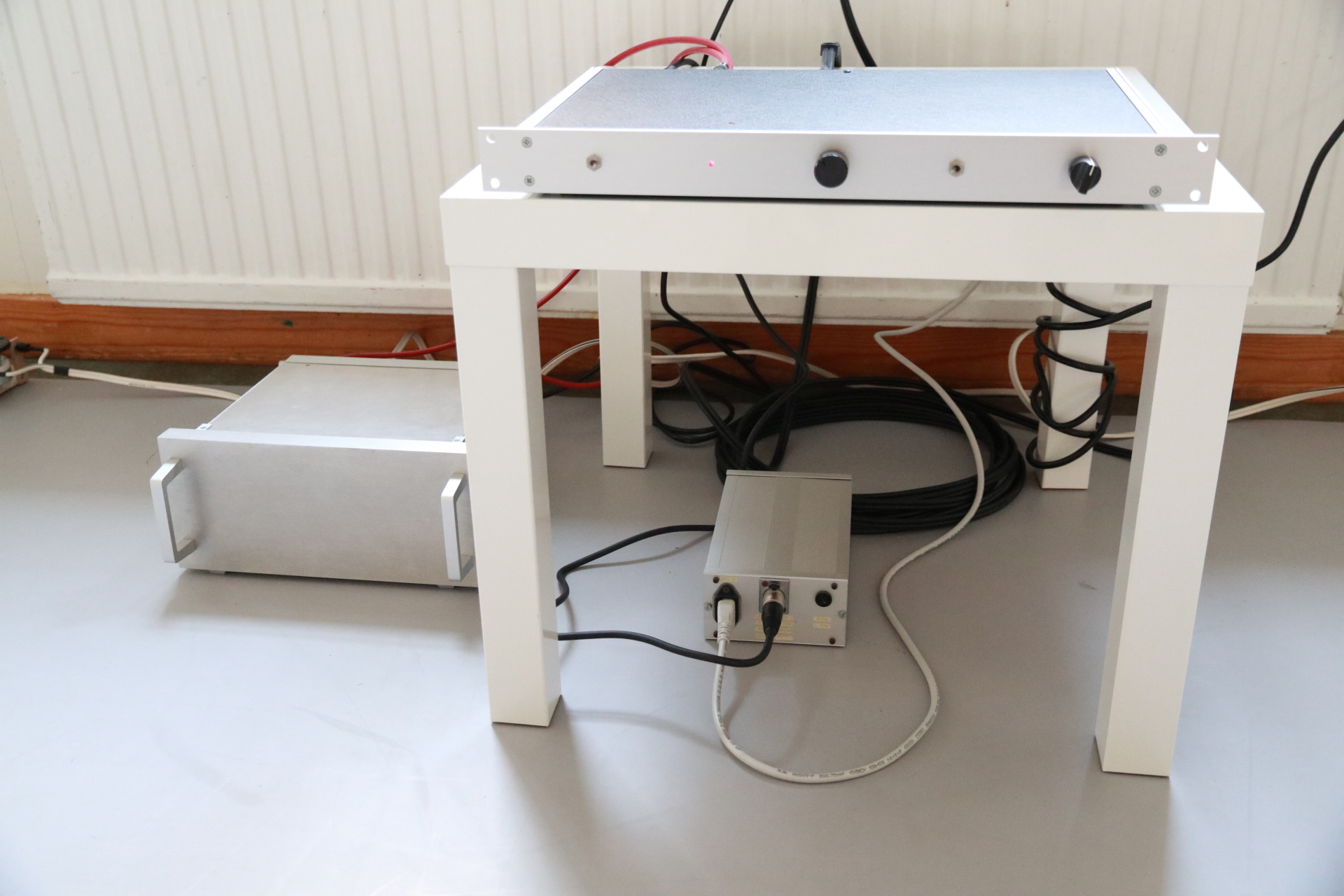

NAS, dator, DAC och linjeförstärkare.

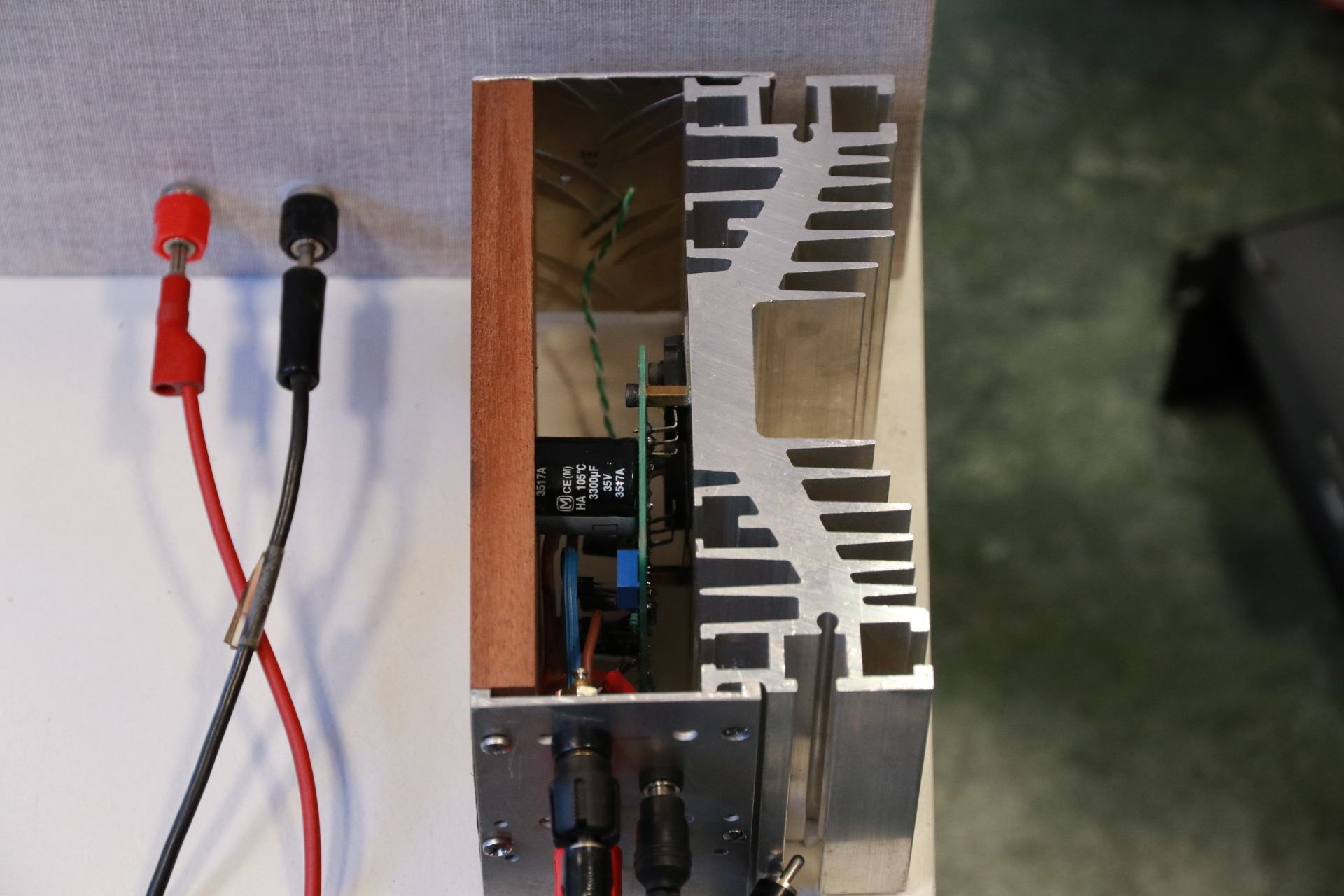

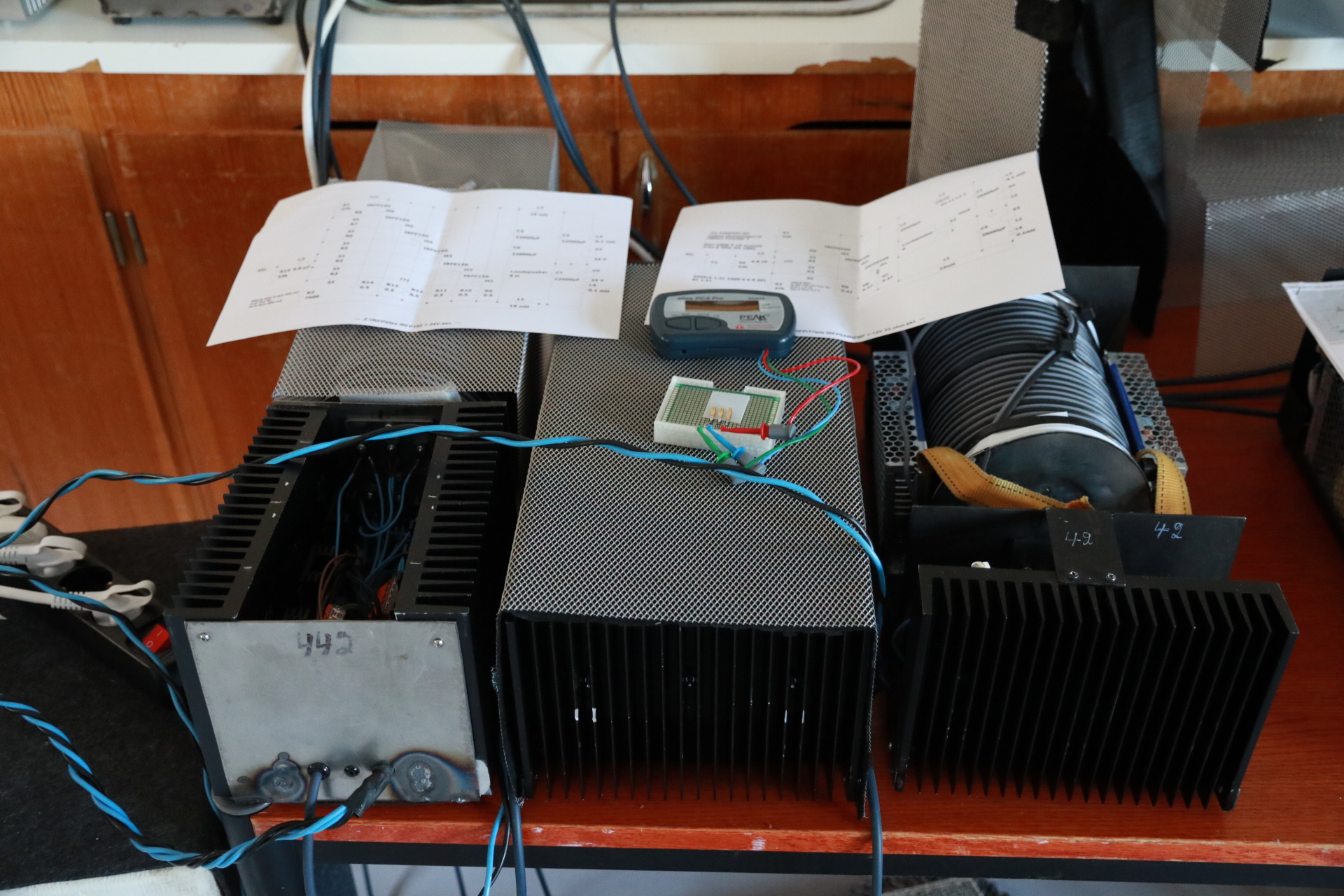

Här ena kanalens effektförstärkare av annorlunda slag som presenterats på faktiskt.

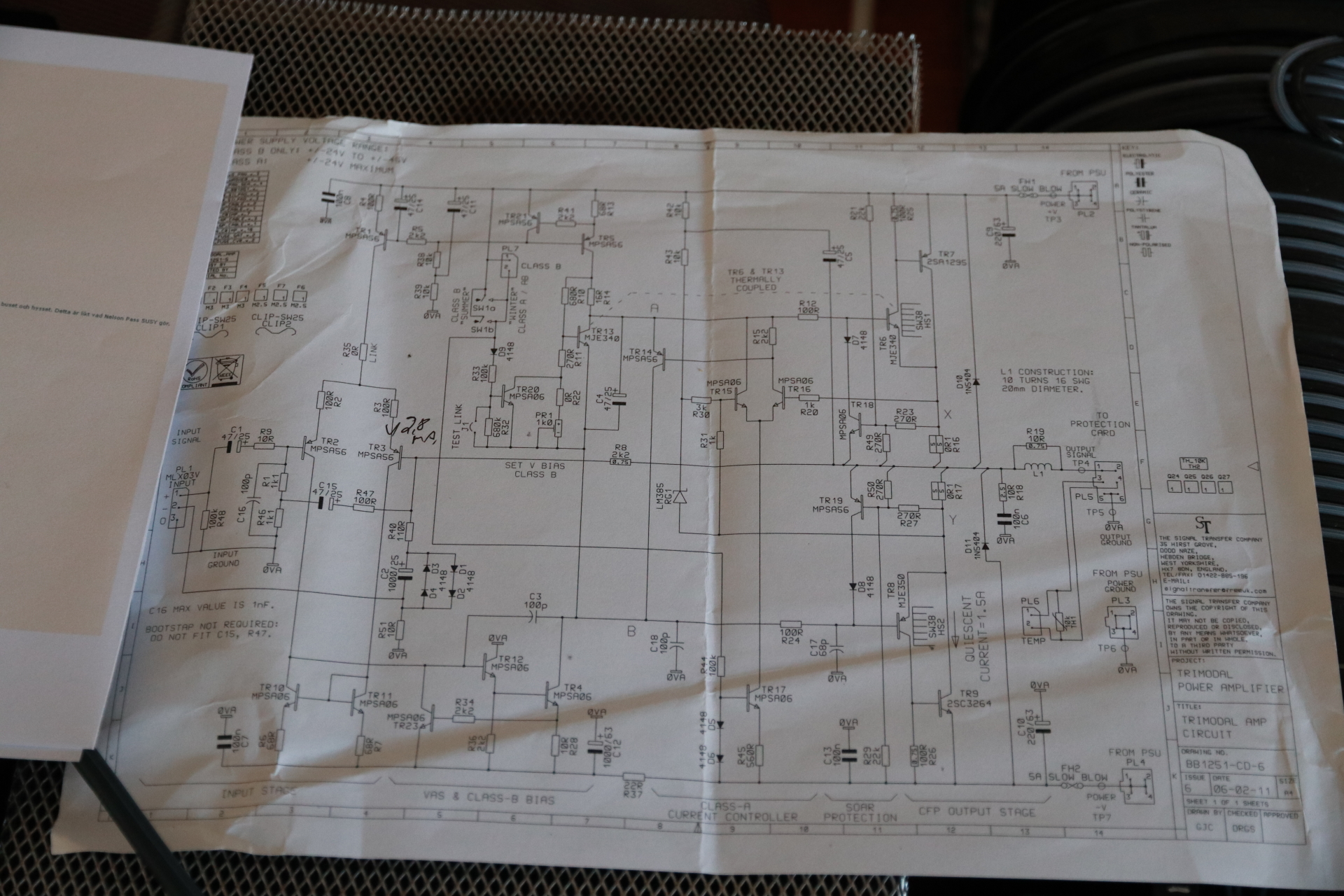

Här schemat på hans tidigare effektsteg, betydligt flera komponenter.

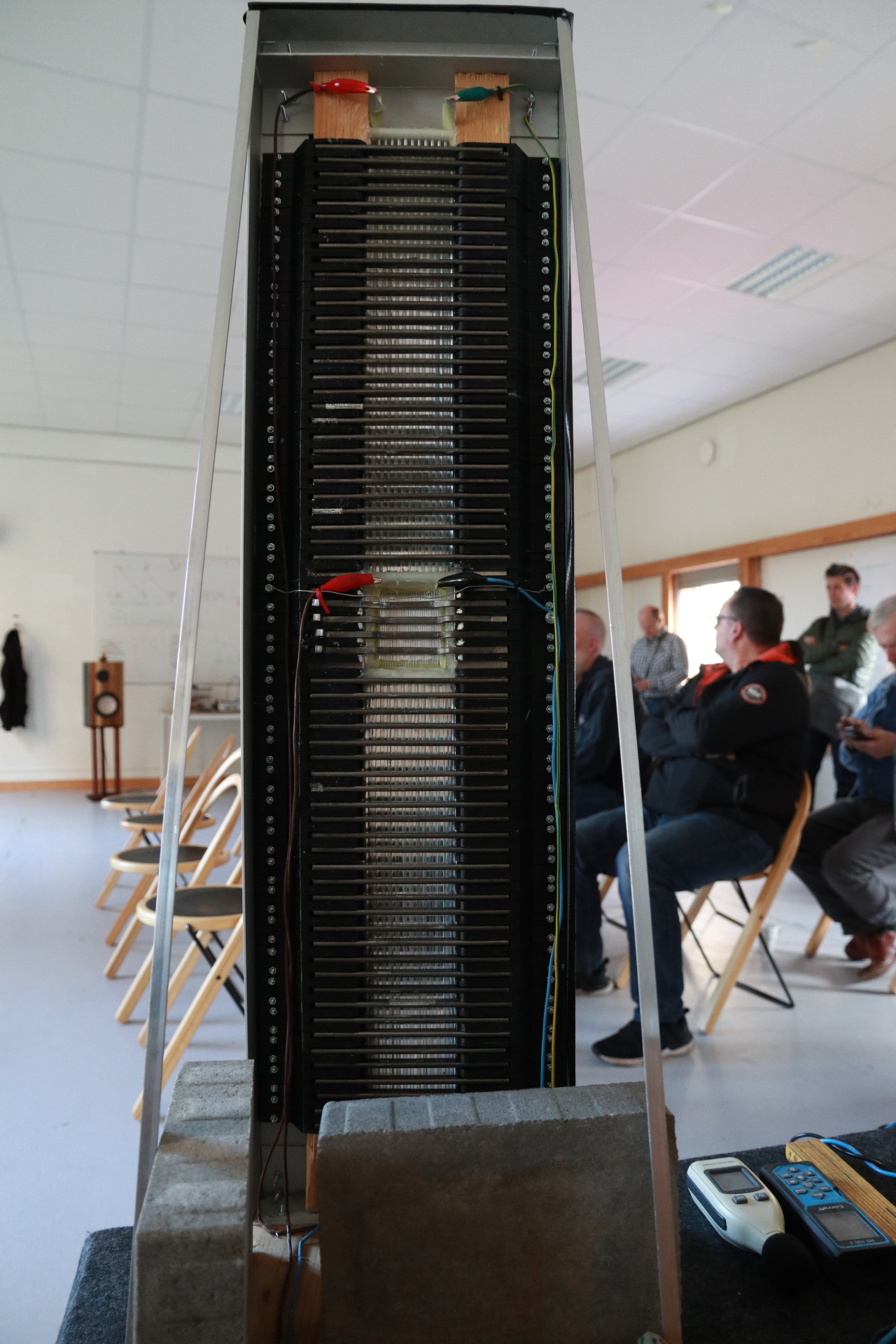

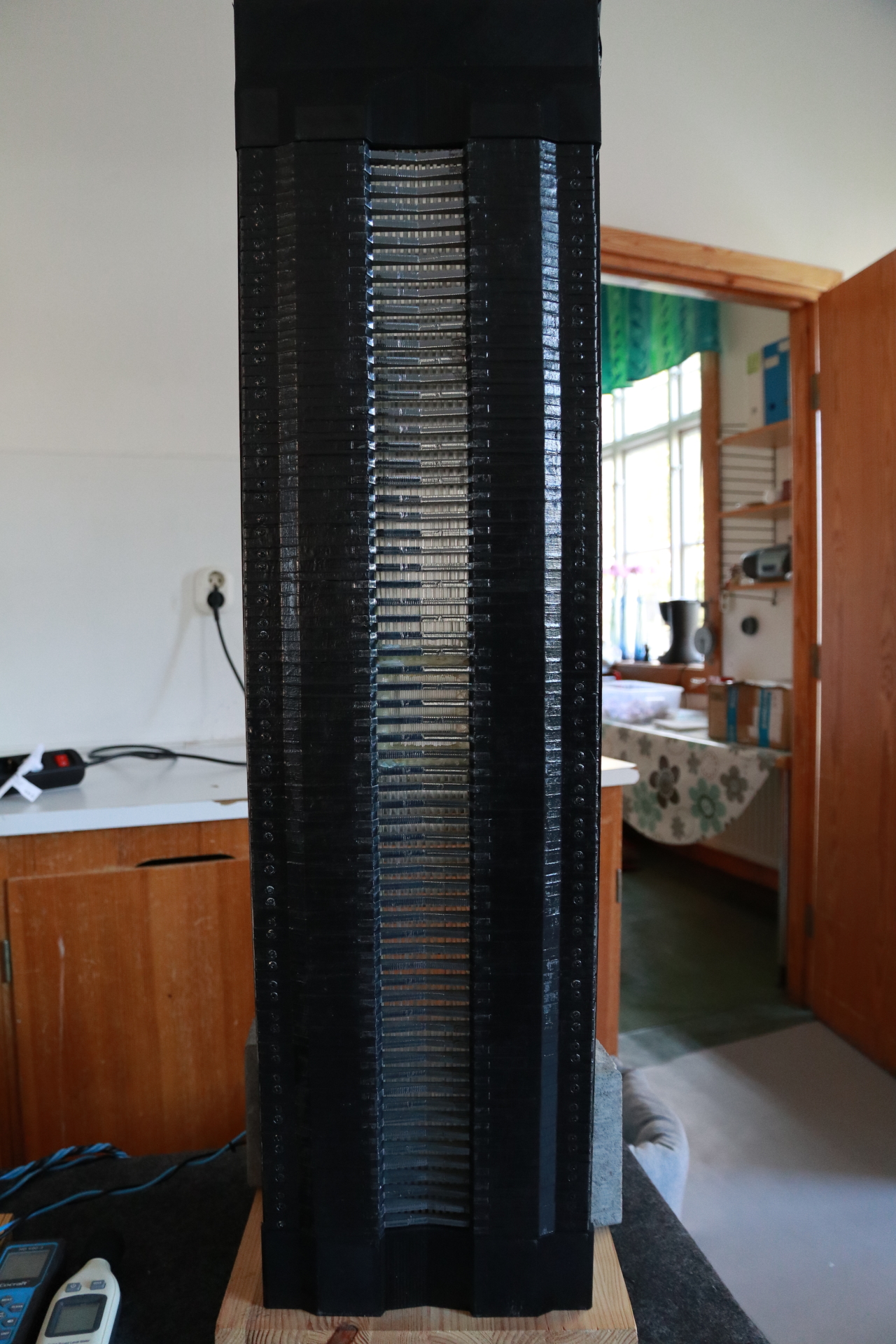

Här ser vi AMT-elementen ovanpå bassystemen.

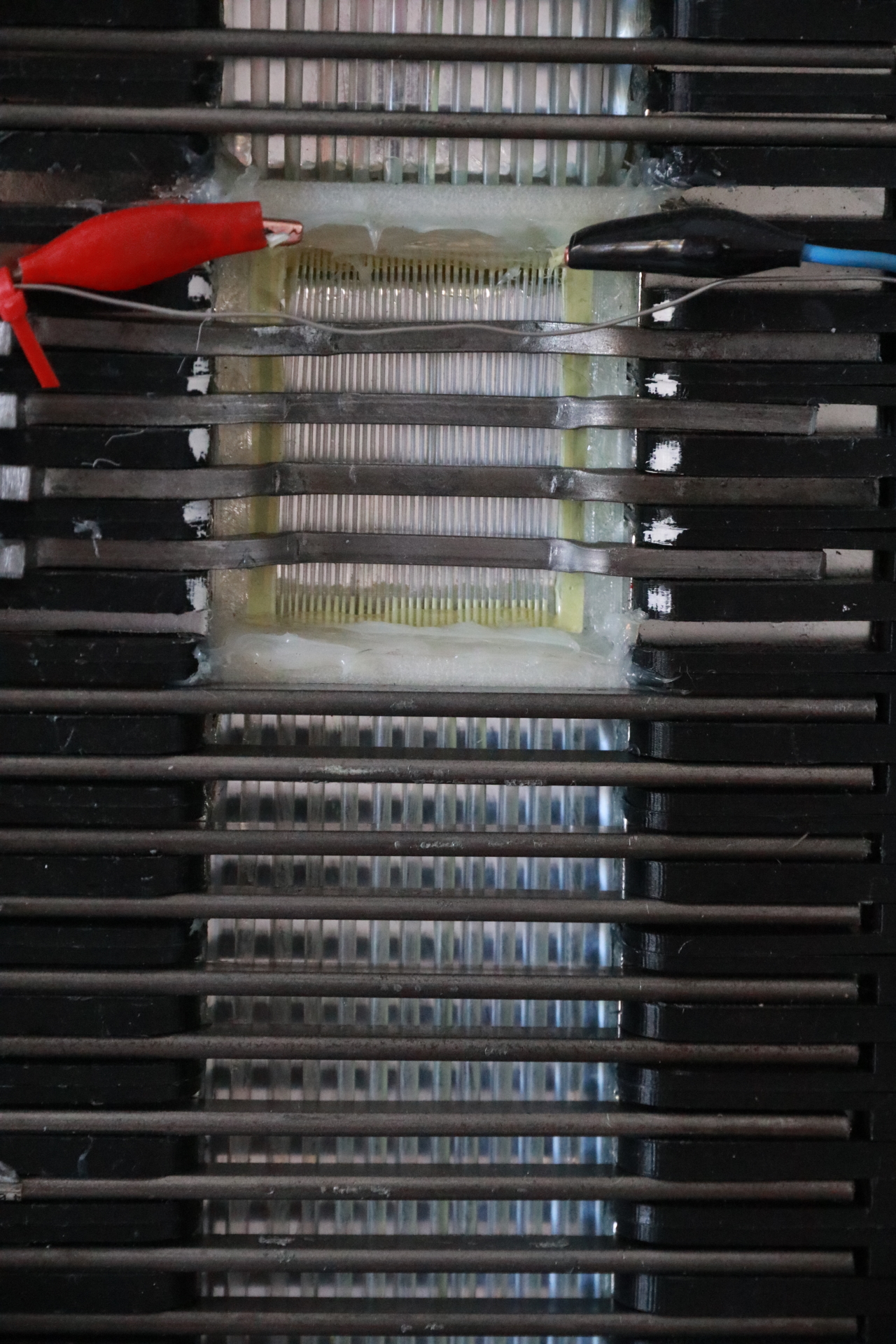

Några närbilder på AMT-elementen.




[sprudel]

Vad kul med bilder! Stort Tack

[nuffe]

Fantastiskt fina bilder RogerGustavsson. Verkligen kul o få träffa dig igen.

Henrik

[solhaga]

Liveupptagningar medelst rullbandbandspelare presenterades av highfive,
TEAC X 1000 rullbandspelare, Kaneda försteg, Dunderklumpen klass AB effektsteg, OPUS3 Chaconne med KEF basar, SEAS-diskanter:




valvo presenterade sin OpenBaffle-högtalare, EAR834 riaa-klon Sentec TT8/SME3009/Excel pickup











nuffe spelade lunchmusik från fina 3-vägsdipoler med aktiv delning mellan de olika elementen från Peerless och SEAS:




soundbrigade presenterade Lynx Nebula-förstärkare, Sonido-högtalare:






peterh presenterade sitt Dynaco PAS 4 rörförsteg:



solhaga presenterade SLAPS och SLAM!




sammel presenterade sitt bygge:

[Kalejdokom]

Så roligt att se hur trevligt ni verkar ha haft det. Fast jag bor bara 20 minuters bilresa från Wendelsberg hade jag tyvärr inte möjlighet att delta (pga semesterresa i Skåne).
Kul att det finns en så levande DIY-kultur bland Faktiskt-folket.

nuffe, kul att du blivit klar med dina nya frontar! En fundering dock; på bilderna ser det ut som att subbarna står vinklade 90 grader mot lyssningsriktning. Är det verkligen optimalt med dipoler? Min erfarenhet är att basen i princip dör när jag placerat mina dipoler så. Förklara gärna hur det fungerar...

[RogerGustavsson]

Så roligt att se hur trevligt ni verkar ha haft det. Fast jag bor bara 20 minuters bilresa från Wendelsberg hade jag tyvärr inte möjlighet att delta (pga semesterresa i Skåne).
Kul att det finns en så levande DIY-kultur bland Faktiskt-folket.

nuffe, kul att du blivit klar med dina nya frontar! En fundering dock; på bilderna ser det ut som att subbarna står vinklade 90 grader mot lyssningsriktning. Är det verkligen optimalt med dipoler? Min erfarenhet är att basen i princip dör när jag placerat mina dipoler så. Förklara gärna hur det fungerar...

Jag som lyssnare på detta system flikar in. Det lät hur bra som helst! Är ju inga rum som liknar de man normalt spelar i och det var i flertalet bra ljud.

[nuffe]

Så roligt att se hur trevligt ni verkar ha haft det. Fast jag bor bara 20 minuters bilresa från Wendelsberg hade jag tyvärr inte möjlighet att delta (pga semesterresa i Skåne).
Kul att det finns en så levande DIY-kultur bland Faktiskt-folket.

nuffe, kul att du blivit klar med dina nya frontar! En fundering dock; på bilderna ser det ut som att subbarna står vinklade 90 grader mot lyssningsriktning. Är det verkligen optimalt med dipoler? Min erfarenhet är att basen i princip dör när jag placerat mina dipoler så. Förklara gärna hur det fungerar...

Helt rätt kajeldokom, om basarna står ute i rummet! Men ställer man upp dem med "sidan" mot väggen så interagerar de mycket bättre med rummet och basen förstärks något.
Som alla vet blir det mycket reflektioner i rummet av basen, så det är detta man försöker utnyttja genom denna uppställning. Jag har provat båda uppställningarna men detta blir bättre,
förutsatt att man har separata basar. Topparna däremot vinner på att så en bra bit från väggen. Tyvärr står topparna för nära väggen i mitt "trånga" lyssnings rum.

Ja jag blev "nästan" klar till slut, och jag är väldigt nöjd med resultatet så långt, bättre upplösning o detaljer, ljudet känns mer homogent. Självklart kan det bli bättre. jag har inte gjort någon uppmätning ännu, det måste göras mm.
Men så långt är jag nöjd, och godkänt av äldste sonen, känns viktigt.

Du är välkommen att lyssna! Kanske snart dags för en OB-träff snart, ajajaj det var det här eländet också jag är trött på det!

Henrik
