Slitsport i basstöd

[audioslave]

Snyggt! Det kan vara problematiskt att skriva ut större plana ytor, men du verkar få till det rikrigt bra!

Hade man kunnat göra det i akryl/plexi också? Börja till vinkeln runt ett rör kanske, försiktigt uppvärmt med värmepistol.

Mer aktivt arbete jämfört med att 3D skrivaren får göra jobbet dock.

[Hjalmar_Branting]

Funkar säkert med plexi också.formmässigt.
Har bockat plexi för länge sen., vill minnas att det var någon lite segare variant som inte behövdes förvärma men visst återflex så man fick överbocka lite.
Utmaningen är nog att få till vinklarna så de stämmer och håller sig.

Ska man printa stående så bör man ha en stabil maskin, jag har en Bambulab P1S, den funkar kanon.
Liggande blir också bra förutom övergången mellan stödbiten och själva utskriften,helt säker på att det går att få till bättre om man rattar&vrider lite i sliceprg.

Dessutom går stående snabbare att printa än liggande.

[Hjalmar_Branting]

Så nära som vi är nu har vi aldrig varit!

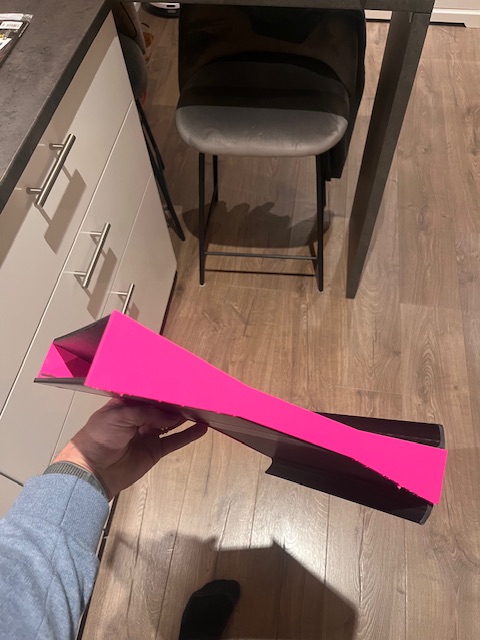

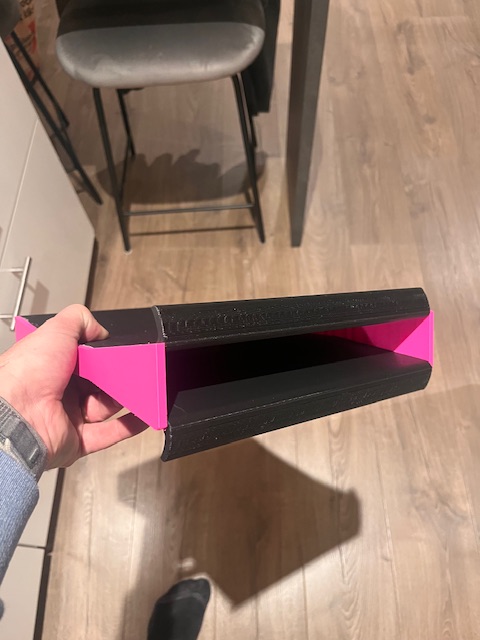

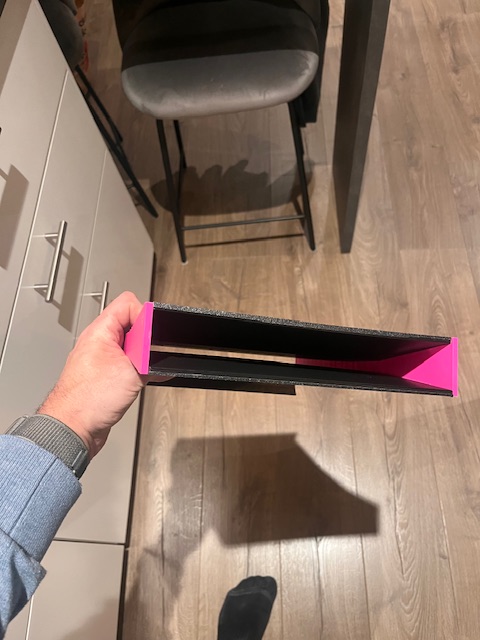

Slitsporten är i stora drag färdig och ihoplimmad
Cyanoakrylatlim med aktivator biter jäkligt fort på plast
Nu ska jag rita upp en ram med R6 som porten ska sluta an mot, kommer bli en ram med fläns för enkel montering från utsidan av baffeln.
Detta är bara ett test för att kolla om beräkningen av porten stämmer, blir lite annorlunda design sedan där R6 kommer vara i baffeln.

Håll till godo med några kulörta bilder

[sammel]

Så snyggt

[audioslave]

Funkar säkert med plexi också.formmässigt.
Har bockat plexi för länge sen., vill minnas att det var någon lite segare variant som inte behövdes förvärma men visst återflex så man fick överbocka lite.
Utmaningen är nog att få till vinklarna så de stämmer och håller sig.

Ska man printa stående så bör man ha en stabil maskin, jag har en Bambulab P1S, den funkar kanon.
Liggande blir också bra förutom övergången mellan stödbiten och själva utskriften,helt säker på att det går att få till bättre om man rattar&vrider lite i sliceprg.

Dessutom går stående snabbare att printa än liggande.

Brukar köra lägre och lägre hastighet är man kommer längre upp i utskriften ocks, men det verkar mest vara nödvändigt när man printar ABS med låg lager höjd. Vad kör du för material?

Snyggt resultat förresten!

[Hjalmar_Branting]

PLA äe det nu, ev blir det PETG på den slutgiltliga.
Nä, kör med konstant hastighet på dessa, variabel hastighet kör jag om det är överhäng eller stora radier, lite safe dock för jag lägger till lite stöd då det är liten yta på byggplattan och hög utskrift men hade nog funkat utan stöd också.

[Hjalmar_Branting]

Har varit lite upptagen med Bliesma,OA52.PB och kalas men nu är det lite nya tag.

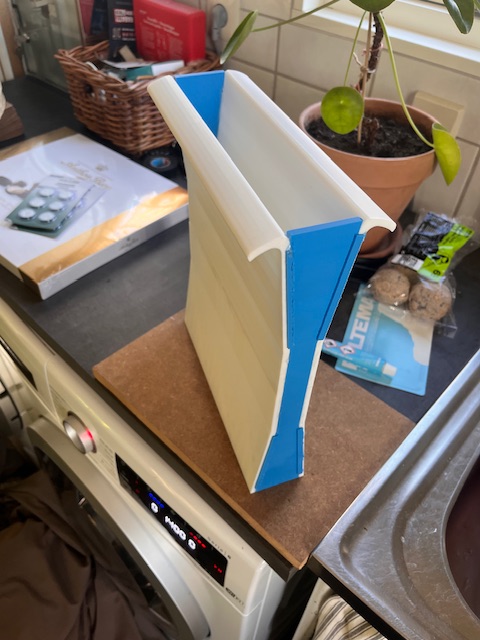

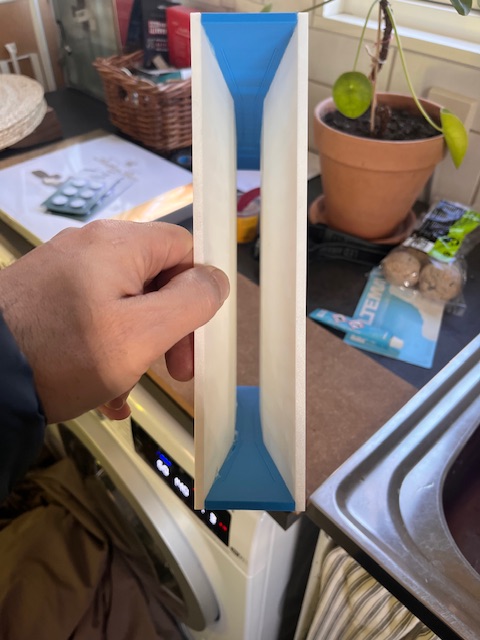

Ändrade på konstruktionen lite för att limningen av bitarna skulle gå lättare, blev en klar förbättring, se bilder.

Har även provat fräsa R6 i MDF, ser ut att bli bra.
Så nu ska en provbaffel sättas ihop så vi kan mäta.
Även funderat ut en färdig slits som kan printas utan att limma de kristiska bitarna, kommer mer info om det blir som tänkt.

[Tell]

Är det inte bättre för luftflödet med mjukare former istället för skarpa hörn? Det äe ju dessutom varken svårt att modellera eller printa så

[Hjalmar_Branting]

Baserat på vad som ska skrivits tidigare här och i andra trådar så är jag ganska nöjd så här, visst att man kan bryta kanter på sidostyckena i bakkant men inngen mer ändring än så.

[Hjalmar_Branting]

Det börjar ta sig som mordbrännaren sa!

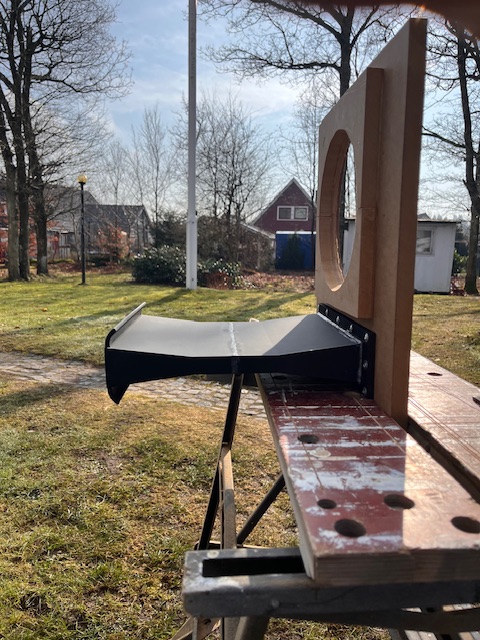

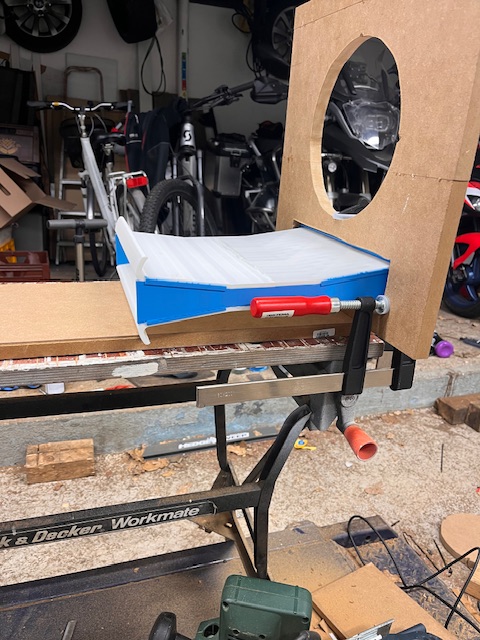

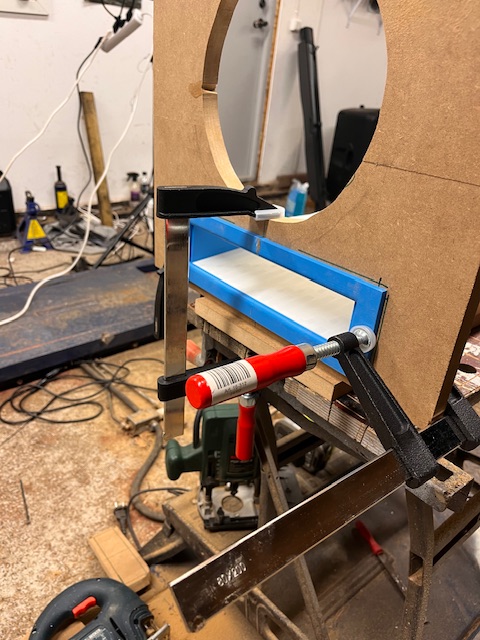

Nu har jag allt som behövs för att montera ihop en provbaffel som kan tätas av med list, klämmer dit den med skruvtvingar för att göra impedansmätning.

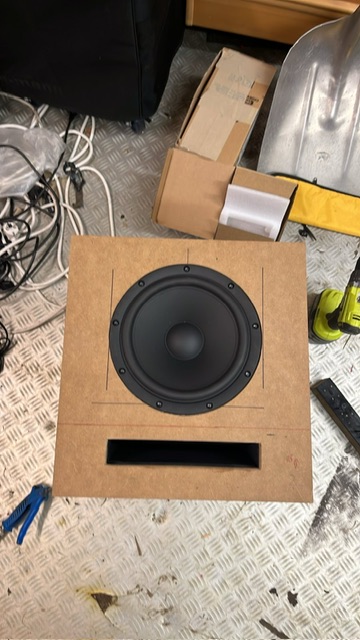

Elementet hamnade i lägsta laget, lite väl nära flänsen för slitsen, ickeproblem på den färdiga baffeln.
Som jag nämnt så blir det ingen ram utan slitsen ska monteras bakifrån och R6 kommer bli i baffeln.

[Hjalmar_Branting]

Uppdatering gällande slitseri.

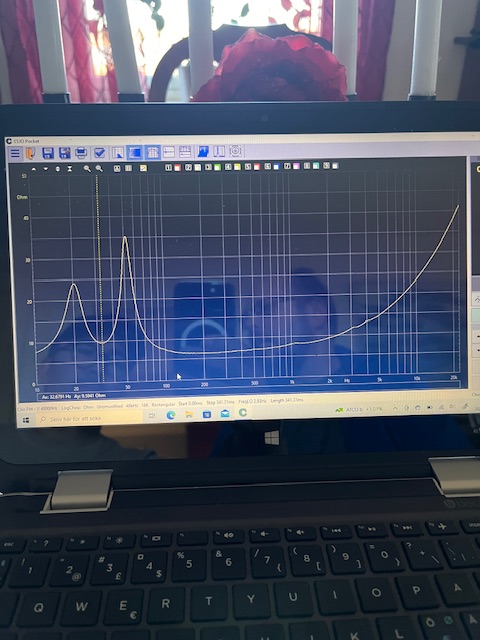

Den porten i inlägget ovan sattes ihop och provmättes med Audiomatica.
Till min förvåning hamnade avstämningen på 32Hz istället för beräknade 25.
Viss avvikelse får man så klart räkna med men inte så pass, vad har hänt, blivit fel?
Hemma igen så kopplades lådan upp och mha tongeneratorn i REW så kunde jag stega upp och ner i frekvens för att titta på elementet.
Mkt riktigt så stod konen mest stilla vid 32Hz, effektivt sätt att snabbkolla.
Lite klurande och kontrollmätande visade snabbt vad felet var….
När jag satte ihop de olika delarna i Cad-prg Fusion 360 så hamnade inte sidostyckena utanför topp och botten utan innanför, detta gav att midjan blev 20mm istället för 10mm!!
Dubbla snittarean mao, vilket också stämde ganska väl om man räknade med given portlängd,bredd och 20mm midja.

Tillbaka till ritbordet!
Fusion 360 trilskades med mig så fick ändra och rita om slitsen några ggr, slutade med att jag fick dela på den i 3 delar.
Som lök på laxen så la minneskortet av i 3-d skrivaren och fördärvade totalt 10h printade bitar..
Men nu är vi på G!

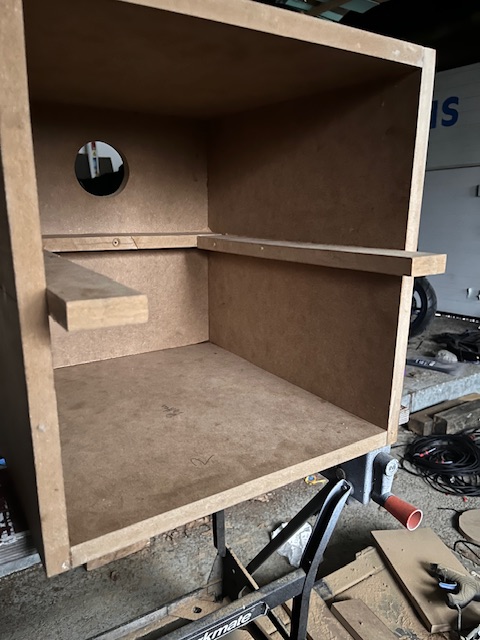

En låda är ihoplimmad och den andra väntar på att slitsdelarna ska bli klara limning.
Målsättningen är att ha 2st spelklara lådor imorgon kväll.

[sammel]

Jag håller andan av spänning.

[Maarten]

Snyggt!
Kom ihåg att runda även sista biten i utloppet:

[Hjalmar_Branting]

Snyggt!
Kom ihåg att runda även sista biten i utloppet:

[ Bild ]

Det är är radie 6mm i mdf-baffel, står nog i bildtexten.

[Hjalmar_Branting]

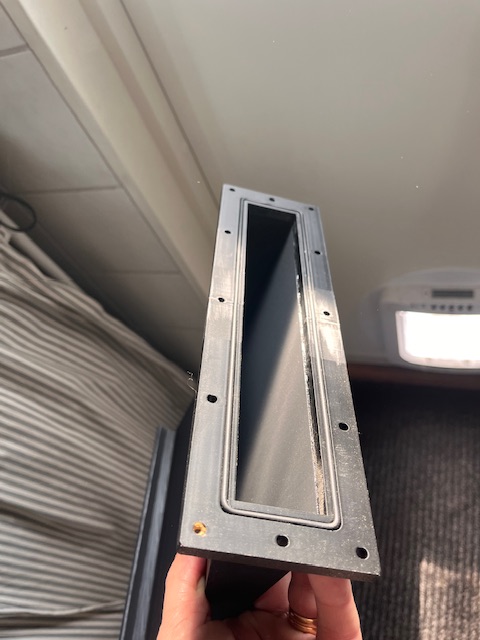

Kör med hög fyllnadsgrad i de printade delarna, tar en bra stund för plastsprutan att få färdigt varje del.
Varje slits väger ca 600g och är väldigt formstabil.

[Imperial-Blomman]

De där ser väldigt fint ut.
Hoppas du blir nöjd.

[Hjalmar_Branting]

Första testet avklarat, gjorde samma sak här hemma som sist, tongenerator och titta&känna när elementet står nåstan helt stilla, märks tydlig förändring när man ändrar 1Hz uppåt eller neråt.
Porten är 300+18+8mm lång, 235 bred med midjehöjd på 11mm.
Någon som vågar gissa vid vilken frekvens det landar på denna gången?
Betydligt mindre utslag på konen uppmärksammades.

[sammel]

Fri gissning 23 Hz

Edit. 27 hz

[johaneriksson]

25,2

[Hjalmar_Branting]

Lägre än Glocalnet, som den gamla reklamslogan sa..
Lite för lågt verkar det som,22Hz!
Risken är att det blir för lågt och resulterar i slö,bumlig bas men det återstår står att se.
Men nu har jag kommit på bra sätt att konstruera, printa och montera portarna på ett bra effektivt sätt sätt så bygga ny låda är inget hinder.
Limmar ihop låda nr2 så fort printern är färdig, i natt
Så imorgon ska det provspelas.

[sammel]

Höja porten 2-3 mm så är du nog hemma

[Hjalmar_Branting]

Höja porten 2-3 mm så är du nog hemma

Porten är inte utbytbar,den är löstagbar men man får inte ut den ur lådan…,

Eller breddar man den lite till men först ska vi provspela

[sammel]

Synd att det inte hamnade rätt.

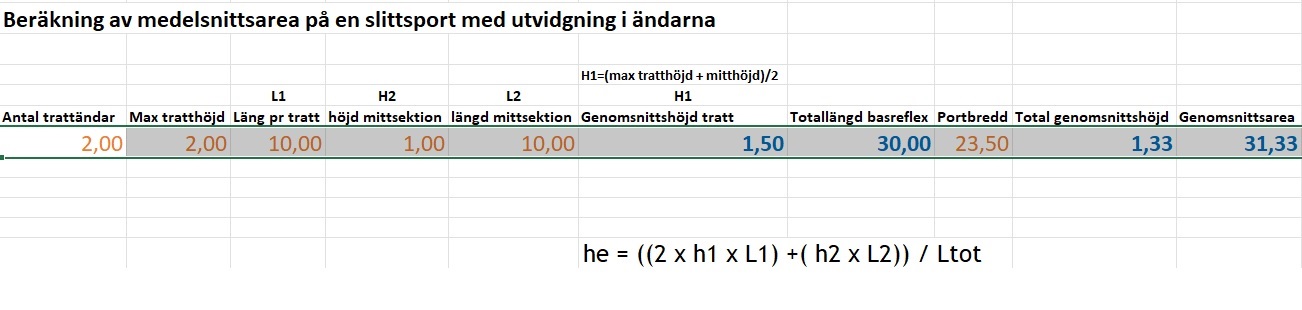

Tror att boven är genomsnittshöjden. Du skrev 1,88 cm men jag får den till 1,33.
Man kan testa denna om man vågar
https://user.faktiskt.io/sammel/Calcyla ... xport.xlsx

[Calleberg]

Lägre än Glocalnet, som den gamla reklamslogan sa..
Lite för lågt verkar det som,22Hz!
Risken är att det blir för lågt och resulterar i slö,bumlig bas men det återstår står att se.
Men nu har jag kommit på bra sätt att konstruera, printa och montera portarna på ett bra effektivt sätt sätt så bygga ny låda är inget hinder.
Limmar ihop låda nr2 så fort printern är färdig, i natt
Så imorgon ska det provspelas.

Om något så tenderar lägre avstämning att göra basen lite tightare, så det där kommer nog inte bli sämre än du tänkt dig.
Gissar ochså att skillnaden mellan 22 och 25 Hz i avstämmning är mycket mycket svår att höra, och det törs jag säga helt utan att ens ha simulerat din lådda...

[Hjalmar_Branting]

Sammel, du har lite fel värden där.
Porten är 2,32cm på sin högsta punkt om midjan är 1cm, uppritat och mätt i Fusion 360.
Att snitthöjden skulle vara så låg som 1,33cm med 15gr totalvinkel och 10+10cm på vinklarna låter väldigt lågt, 0,33cm högre snitt än midjan.

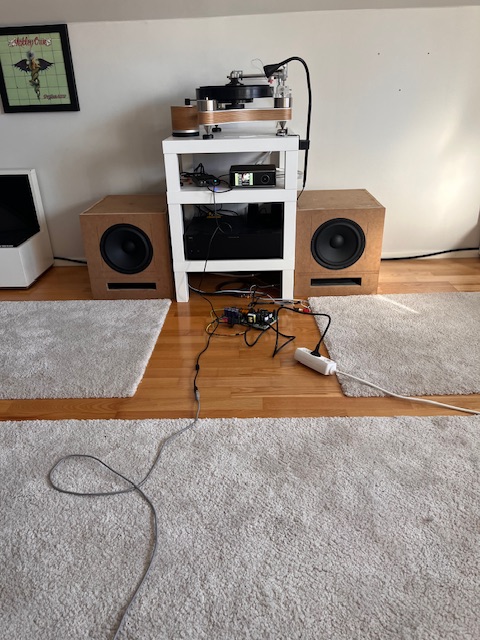

Calleberg har rätt, lyssnat nu en stund och det är allt annat än lös och bumlig bas.
Riktigt tajt och välspelande är det spontana intycket.
Däremot slukar de effekt jämför med 4ohms OA52 som matas med C-298, blir till att bryggkoppla Hypex.
Nu ger det 2x350W 8ohm och bryggat 1200W 4ohm, lite mer muskler.

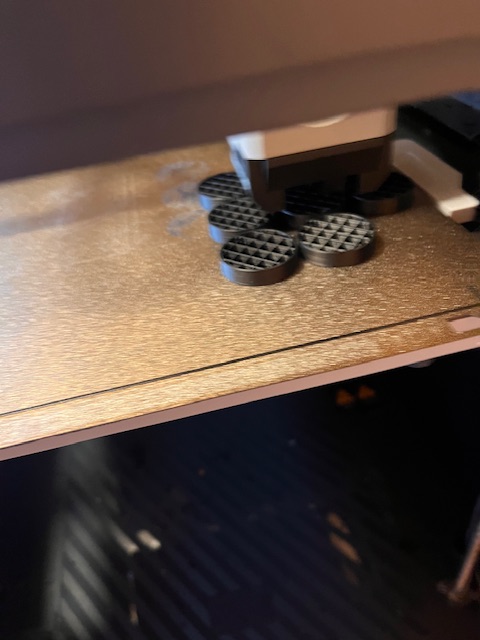

Printade ut 8st fötter i mjukt TPE material 83 Shore, fyllde sin funktion galant.
Måste lyssna o justera mer men så här långt allt väl.

[sammel]

Glad att jag har fel

[Hjalmar_Branting]

Glad att jag har fel

Man bli glad av mkt

Att det blev 3Hz lägre än beräknat kan ev sammanfattas i att porten 25mm långre än de 235mm som var kalkylerat och lite felmarginal på det, helt ok.

Det ska skruvas o rattas lite till.

[sammel]

Ser fram emot fortsättningen

[distad]

Så släpp allt i öppen diskussion och var med här istället.
SHOOT!

Detta är inget för min del,men lycka till med bygget. Det behövs en "plånbok" till sådant här och det har inte jag. Sedan tycker jag att det var djupt tragiskt att stänga Krigs tråden (bara för att en person levde rövare)då det handlar om våran framtid som numera är bräcklig och luften gick ur mig lite där vid trådlåsningen så det får räcka med lite mindre läsning.

[Hjalmar_Branting]

Så släpp allt i öppen diskussion och var med här istället.
SHOOT!

Detta är inget för min del,men lycka till med bygget. Det behövs en "plånbok" till sådant här och det har inte jag. Sedan tycker jag att det var djupt tragiskt att stänga Krigs tråden (bara för att en person levde rövare)då det handlar om våran framtid som numera är bräcklig och luften gick ur mig lite där vid trådlåsningen så det får räcka med lite mindre läsning.

Du får ta med Blomman på en roadtripp och komma ner till soliga södern, detta hade du gillat, helt övertygad om det.
Krig är inget kul men jag slipper helst diskutera det på ett HiFi-forum men det är upp till var och en annat att völja vilka trådar man vill vara aktiv i, så tänker jag.
