MATROJIG och hur den utvecklats

[exmag]

Har skruvat på locket nu:


[exmag]


[exmag]


[exmag]


[exmag]

Storleksjämförelse:


[exmag]

Den vita grunkan ovanpå...


[exmag]

...är justeringen för nivån in i slutsteget:


[exmag]

Innuti:


Justerpotentiometern har en förlängare:


[exmag]

Locket till nätaggregatet var inte jordat till resten av höljet. Det fixade jag:


Höljet jordades sedan till stjärnjorden via nätjorden.

[rikkitikkitavi]

Om inte locket är jordat skall du inte jorda det heller. Eller så har du ett så pass budgetnätaggregat från Kina att de missat den detaljen och det är inte rekommenderbart att använda det öht pga låg elsäkerhetsnivå. Det normala är ju att plåtskalet är anslutet till PE, skyddsjord däremot vilket får mig att fundera över nätaggregatets säkerhetsnivå.

Du gör såklart som du vill, jag har inga synpunkter på det men jag vill att det skall stå tydligt att man inte modifierar starkströmskomponenter hur som helst utan att ha stenkoll på vad man gör.

Och att om man gör det tar man på sig det fulla ansvaret för eventuella konsekvenser.

PS skall man ha en skruvklämma skall man inte förtenna kopparkardelena och tvinna dem runt skruven och spänna åt med bulten. Det kan släppa med tiden. Bättre med en ringkabelsko.

Löda flerkardelig koppartråd är överlag en utmaning.

[exmag]

Nätaggregatet är Tyskt...
https://www.nuovagermany.com/products/n ... eq=uniform
...men är säkert tillverkat i Kina och har godkännandesymboler stämplat på chassit:


Modda nätaggregatet är något jag gör själv och avråder andra från det som jag inte känner. Dessutom moddar jag aldrig "under huven" utan bara på utgående 24v ledningar.

[exmag]

Jag håller på att lägga upp en enkel byggbeskrivning på min hemsida nu:
https://www.xmag.se/2025-03-15-matrojig ... armatning/

Synpunkter?
.
.

[exmag]

Så här ser THD ut i Matrojig nu:

2025-03-21 0107 PRESENT 4-8 ohm 24v THD vs Watt.jpg (83.01 KiB) Visad 4737 gånger

2025-03-21 0205 0 -8 ohm 24v -10dB THD Frekv.jpg (108.67 KiB) Visad 4737 gånger

[exmag]

Jag skall mäta en hel knippa med WM-61 mikrofoner i en ny tråd för att se hur lika eller olika de mäter (dröjer dock några månader).
Här gör jag ett litet test med en WM-61, en sannolikt WM-61 och en nonamemick från BIHAB för 9kr.

Först mäter jag min kalibrerade mick med och utan kalibreringsfil:

2025-03-21 1341 WM-61 UTAN kalibreringsfil(lila) mot WM-61 MED kalibrerad(orange).jpg (162.03 KiB) Visad 4367 gånger

Härifrån kör jag utan kalibreringsfil;

2025-03-21 1341 WM-61 min egen(lila) mot WM-61 Ebay(brun).jpg (153.95 KiB) Visad 4367 gånger

2025-03-21 1341 WM-61 min egen(lila) mot Bihab noname(grön).jpg (158.69 KiB) Visad 4367 gånger

2025-03-21 1341 Alla 3 på samma graf.jpg (156.3 KiB) Visad 4367 gånger

[exmag]

Ovanstående är mätt i min mätlåda för mikrofoner.
Jag skall dock byta element i mätlådan senare och jag skall bygga 20st nya mikrofoner med WM-61. Det kommer tal lite tid.
Här kan man läsa om hur jag byggde mätlådan mm. https://www.xmag.se/mikrofonskap-3/

[exmag]

Har byggt en mätstation för Matrojig:






[exmag]

Jag kommer alltså bygga två versioner:

- En enkel version med 9 Watt effekt som redan är byggd.
- En avancerad version med minst 30 Watt.

Den avancerade version skulle från början skilja sig från den enkla genom att ha dubbelström.
Detta har jag nu ändrat till att den avancerade versionen kommer använda den digitala kretsen TPA3255.
Fördelen med det är att effektförstärkaren finns att köpa färdig till billiga peng, har hög effekt, har låg distorsion
och drivs med en enkel transformator, exempelvis 20V från en bärbar dator eller om man vill ha högre effekt en särskild
sådan på 48V.
Fördelen blir enkel att bygga och relativt billig. Förmodligen slopar jag då den enkla varianten som man måste bygga slutsteget själv.
Min del i det hela blir ett kretskort för omkopplarna och som potentiometrar kopplas till. Skall också försöka hitta en billig
färdigbyggd mikrofonförstärkare.

Summa summarum: Mycket enklare att bygga med samma pris eller bara lite dyrare (beroende på om man har trafo hemma).
Priset för en färdigbyggd TPA3255 ligger runt 400-600kr. Bara en transformator för den dubbelsrömmare jag tänkt bygga först kostar 400-500kr.

Uppmätt prestanda för förstärkare byggda på TPA3255 är minst lika bra eller bättre än det jag tänkt bygga tidigare.
Om några månader tror jag att jag har en sådan klar. Jag kommer då att slopa min särskilda mätstation där man kan mäta upp förstärkare av olika slag och istället bygga in den funktionen i den nya Matrojig.

Den enkla versionen med enkelström som jag har nu vet jag med säkerhet att minst 18 personer byggt. Så det finns ett intresse för detta.

[exmag]

Mätstationen, som det finns bilder på här ovan, skall skrotas.
Den fungerar som tänkt, inga problem där men den är för stor att dra med sig och går inte att stuva undan när jag har den inne.
Istället skall jag bygga en låda som påminner om en resväska med handtag att bära i. När man öppnar locket skall bildskärmen följa med upp i locket. Nere i lådan ligger datorn med öppning ut åt ena sidan och på andra sidan skall det finnas plats för Matrojig. Ovanpå detta ligger tangentbordet och plats för mus. Det skall också finnas plats för kablar mm. Behöver den flyttas stänger jag lockat tar den i handtaget och går iväg.

Varför inte använda en laptop?
Jag har jobbat med laptop på mitt arbete i många år mot min vilja när jag inte var på kontoret (hade en stationär dator på mitt kontor också). Jag tycker verkligen illa om att jobba med laptop'ar. jag har en hemma som används för att logga temperaturerna lite varstans i och utanför huset. Jobbar bara nödvändigtvis i den. Detta är orsaken till att jag inte vill ha en laptop. Det enda som är sämre att jobba med är mobiltelefonen. Fattar inte att man kan använda den som dator. En surfplatta kan jag tänka mig om jag bara vill surfa lite innan jag somnar men har ingen idag.

[paa]

Det enda som behövs för att en laptop ska fungera bra är en riktigt bra mus, t.ex en vertikalmus som Logitec MX Vertical!

[exmag]

Jag hat em mus till min. Men jag kommer helt enkelt inte överens med laptop. Utan mus är det ännu värre.

[exmag]

Jag vilar inte på hanen:


[exmag]


[exmag]

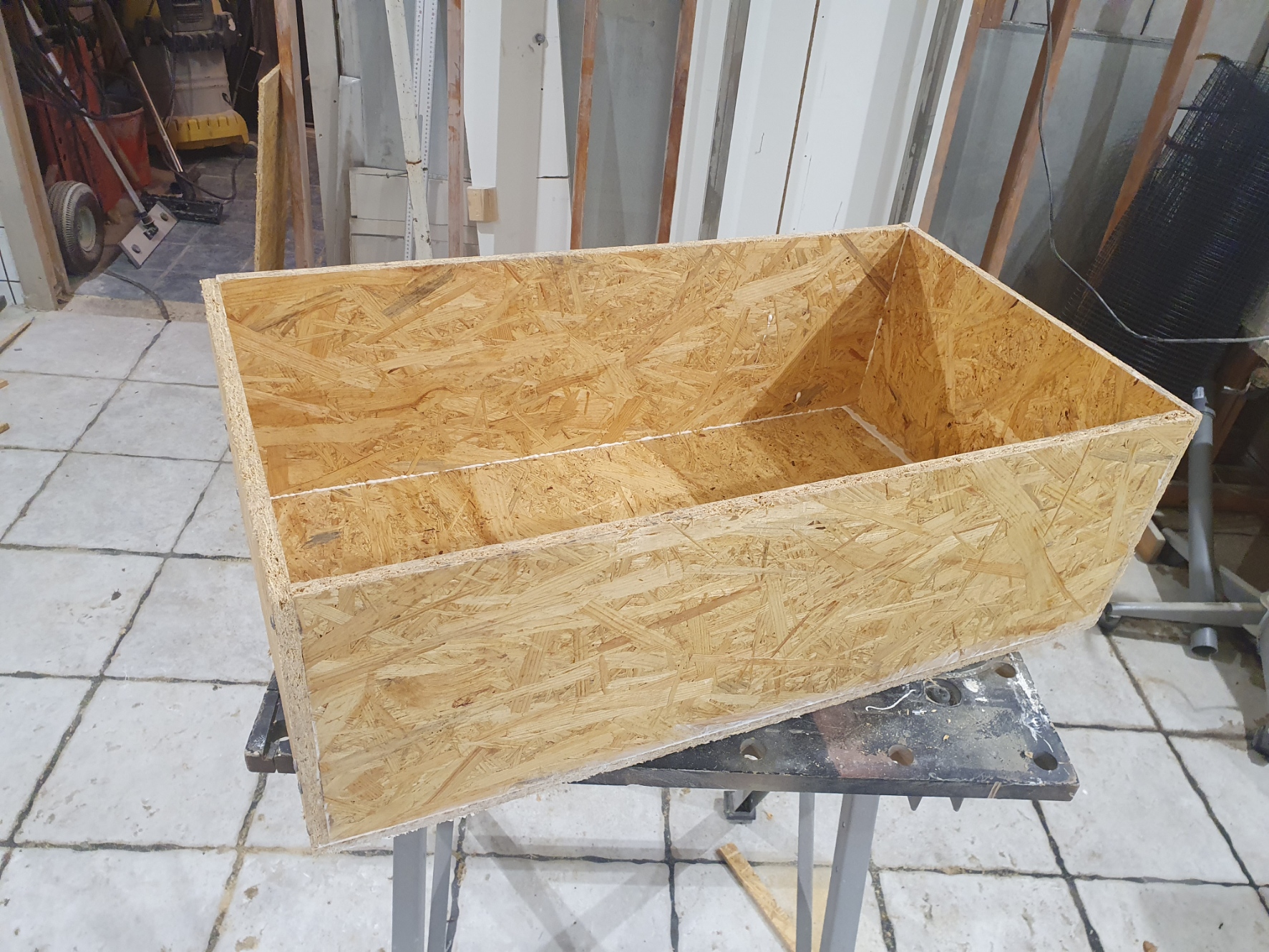

Använde en gammal överbliven svart färg. Man tager vad man haver. Tror den var från mitten av 90-tal, dvs ca 35 år gammal. Den är alltså oljebaserad, luktar f*n och verkar aldrig torka. 3 dagar sedan nu och jag får fortfarande otorkad färg på händerna när jag jobbar med den (den står på gummiploppar):


Världens största bärbara dator?
Det är ingen laptop utan det är en Mount Everest...

[RSG]

Kanske skulle tagit en resväska på en gång?


/Johan

[exmag]

Ja, men jag gav upp när jag såg de runda formerna, blir svårt att måla gubben åxå...

[exmag]

Närmar sig:


[exmag]


[exmag]

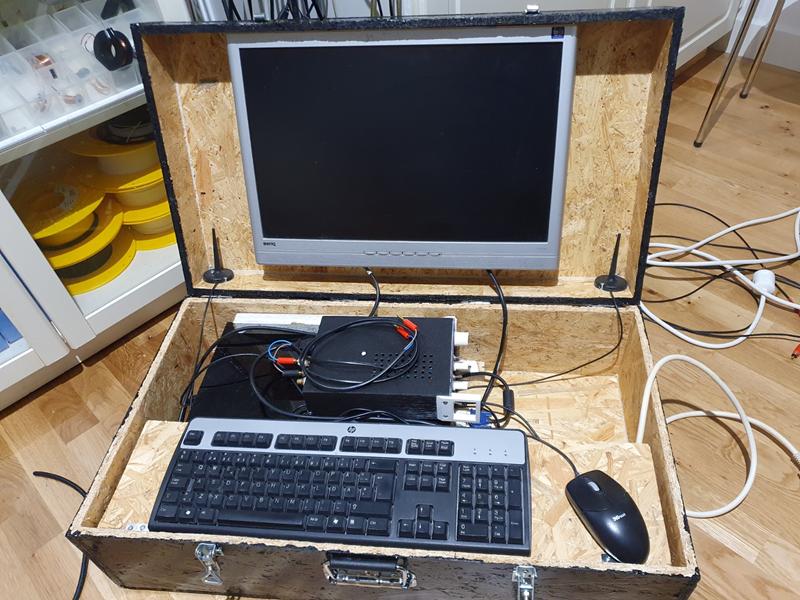

KLAR!
Nästan!
Musen fungerar inte, måste skaffa en ny.

Den är jäkligt tung att bära. Kanske sätter hjul på den och ett handtag att dra med.

[exmag]

Nu har jag testat lådan här ovan.
Fungerar som utan låda men, den är på tok för tung att bära på.
Får krypa till korset och börja leta bärbar dator.

[I-or]

Min favoritlaptop genom alla år var motsatsen till din blytunga låda - en ganska saftigt kostsam maskin som vägde rekordlåga 780 gram.

Tyvärr blev denna fjäderlätta men ändå kraftfulla dröm stulen på en restaurang i Kina och snåljåparna på ekonomiavdelningen lät mig inte ersätta den med en likadan.
