Loungesurraunders med orthoakustiska ambitioner

[petersteindl]

Ser bra ut. Vi på faktiskt kan nog skrapa ihop 10 000 nät som du får nöjet och äran att klippa och bocka till.

Med vänlig hälsning
Peter

[NADifierad]

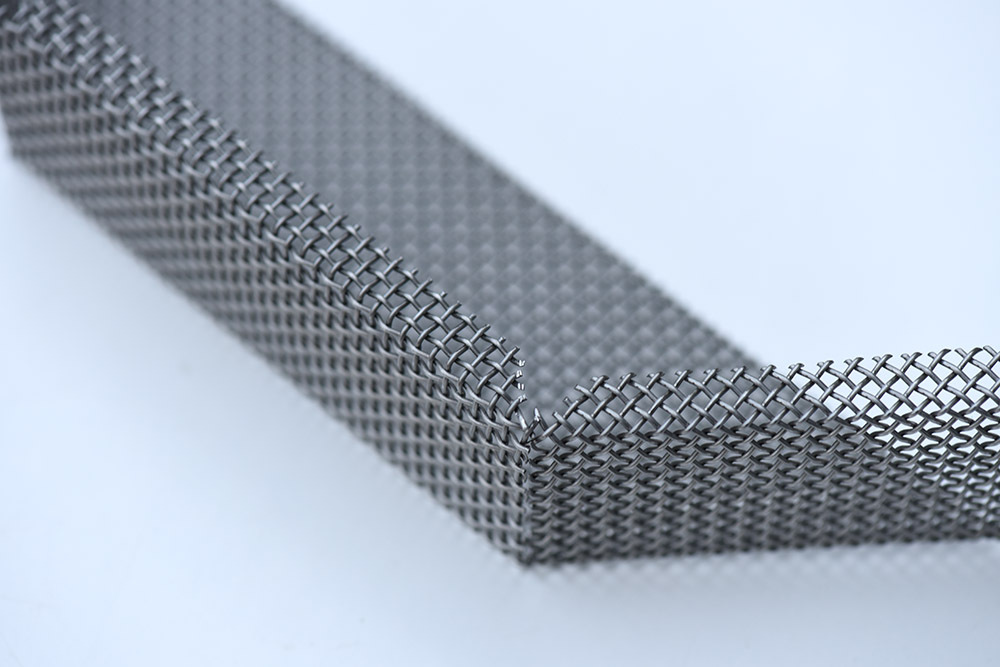

Fint bockat.
Borde gå att löda hörnen med gasverk och lämpligt hårdlod.

[Kalejdokom]

Tackar och bockar!
NADifierad, du är välkommen till Lindome med svetsen...

[petersteindl]

Jag är inte säker på att jag skulle svetsa ihop nätet. Sonab gjorde inte det. Det kan lätt bli en slags fjädereffekt av hela nätet med tråkig resonans som följd.

[Kalejdokom]

De mest gedigna "Carlsson"-näten jag sett är de till OA50 (jag har ett par själv). De är förmodligen punktsvetsade i maskin och förstärkta med en metallprofil längs kanterna. Stabila och snygga!
Hade Sonab även en vikt och häftad tygkant runt som skydd för de vassa kardelerna längs kanten mot baffeln? Tänker på 70-talarna.

[petersteindl]

De mest gedigna "Carlsson"-näten jag sett är de till OA50 (jag har ett par själv). De är förmodligen punktsvetsade i maskin och förstärkta med en metallprofil längs kanterna. Stabila och snygga!
Hade Sonab även en vikt och häftad tygkant runt som skydd för de vassa kardelerna längs kanten mot baffeln? Tänker på 70-talarna.

Det var en gummiprofil som ett U. Den gick runt nertill på nätet och häftades ihop enligt samma princip som man häftar ihop flera A4-sidor. Sedan fanns det ett spår i högtalarna mellan sargen på lådan och taket som elementen satt på. I detta spår krängde man ner nätet med gummiprofilen.

Med vänlig hälsning
Peter

[Kalejdokom]

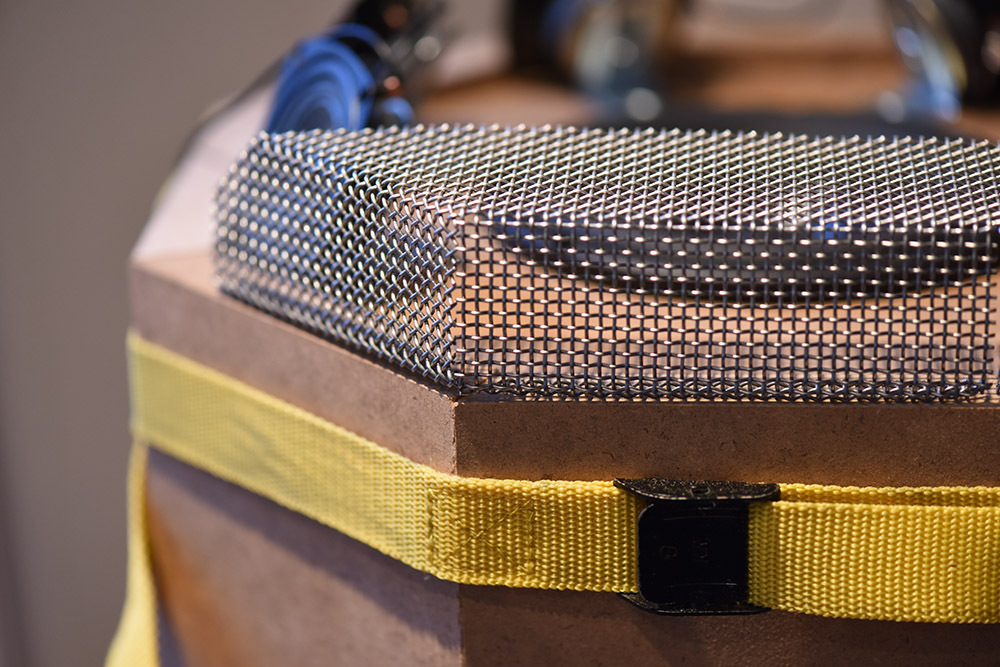

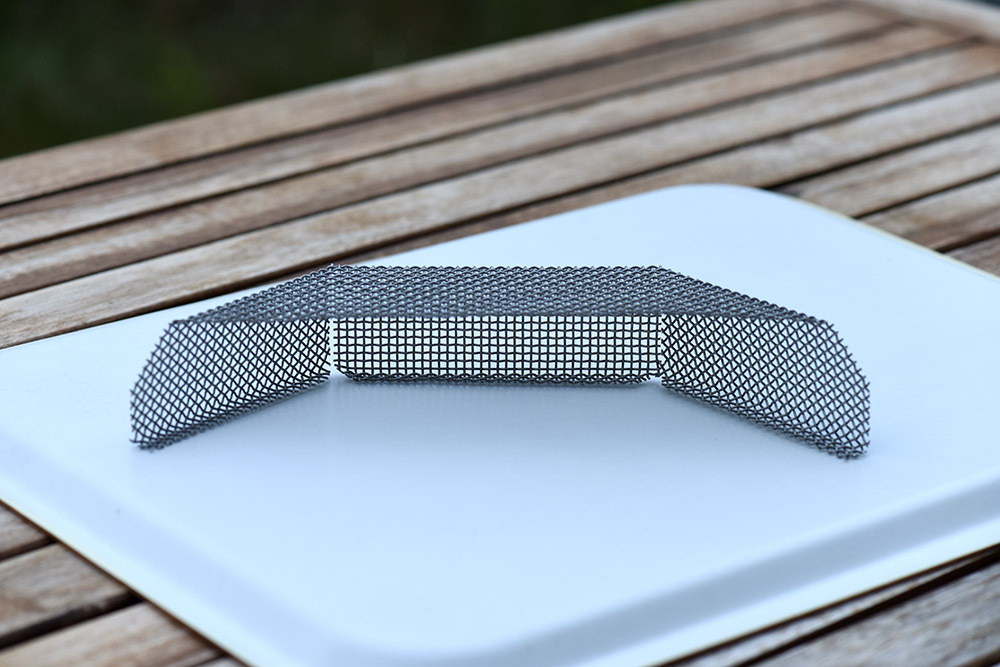

Ok. Som jag nämnt tänker jag mig att gallret skall liva med ytterkanterna på lådan (som på OA50). Det innebär att jag behöver vika in nersidan av gallerkanterna och sedan lösa fastsättningen på något sätt, antingen dikt an mot toppbaffeln eller med en liten spalt emellan (som på OA50). Nyfiken på hur det låter sig göras, blev det en vända till garaget igen. Och det gick ju också att fixa ganska lätt. Det svåra blir sedan att få till de exakta måtten på slutprodukten så att det blir exakt rätt i yttermått och exakt rätt höjd på all sidokanter:

[STDI]

De mest gedigna "Carlsson"-näten jag sett är de till OA50 (jag har ett par själv). De är förmodligen punktsvetsade i maskin och förstärkta med en metallprofil längs kanterna. Stabila och snygga!
Hade Sonab även en vikt och häftad tygkant runt som skydd för de vassa kardelerna längs kanten mot baffeln? Tänker på 70-talarna.

På https://www.kuntze.se/produkt-kategori/gummilister/ laddar du ner produktkatalogen och letar upp 511-0100. Den gummilisten är exakt som den som satt på 70-talarna. Du kan häfta med "pappersklammers" modell lite större. Har du inte lämplig häftapparat går det att trycka i dem för hand. Även med häftapparat får du nog justera i efterhand.

Edit: Men nu ser jag att du kanske har en egen lösning.

[Kalejdokom]

STDI, tack för tipset, men vi postade visst samtidigt - det blir nog inte aktuellt med någon gummikant för mig.

[nasse]

Magneter?/ Mats

[Kalejdokom]

Hade också funderingar på magneter men gallret verkar inte magnetiskt. Jag är osäker på vad det är för legering i stålet, men det är nog syrafast.

[darkg]

Eller så klipper du först kanten och viker 8-kantig.
Sedan en topp och lägger på.
Att fästa ihop dom blir det stora arbetet.

Nu är det visserligen inte aktuellt i det här fallet, men jag känner ändå för att berätta att jag hade funderat på den lösningen, och eftersom jag inte skulle få till skarven diskret skulle jag göra den markant, typ en nätt träram. Men det är jag det.

Det blir bättre, att döma av experimenten, som K gör.

[Kalejdokom]

Visst har jag skissat på lösningar liknande gamla OA6 Typ1, men oroats över hur mycket spridningen hindras av trälisterna runt gallrets kanter.
Men, som sagt så tror jag att det blir bra med den tänkta konstruktionen.

[petersteindl]

Man kan t.ex. svetsa fast en vertikal stålstång t.ex. 2-3 mm i diameter på nätets insida på exempelvis 4 ställen runtom. Man låter stålstången sticka ut 5-10 mm undertill. Då kan man borra hål för dessa i högtalarlådans ovansida. Sedan trär man på nätet. Då bör nätet sitta på plats och kunna vara kant i kant med lådan. Detta i kombination med gummilist bör kunna funka för att det inte skall skallra då man spelar musik.

Med vänlig hälsning
Peter

[nasse]

Du skulle kunna limma små järnbitar inuti gallret och fälla in små magneter i toppen av lådan.
Lite plast/gummi mellan så sitter det nog. Gallret ser tunt ut, håller det om någon lägger en bok på?
Snyggt bockat!

[Kalejdokom]

Ingen lägger/ställer något på mina högtalare!
Gallret har exakt samma trådtjocklek och maskdelning som till OA50 och jag upplever det tvärtom rätt så "stabilt". Genom att böja ner sidorna fixeras dessutom formen. Skulle något tungt av misstag hamna på ovansidan så sitter det ju åtta diskanter några millimeter därunder som väl utan problem tar upp lasten.

Små neodymmagneter har jag använt tidigare till tygfronter. Kan säkert funka. Pinnar eller trälister är också alternativ. Det löser sig .

Nu blir det tyvärr lite uppehåll i byggandet, bl.a. pga det här:
viewtopic.php?f=11&t=65667&p=1926419

På återseende!

[Nattlorden]

Ingen lägger/ställer något på mina högtalare!

Grattis... så har inte alla det.

[Kalejdokom]

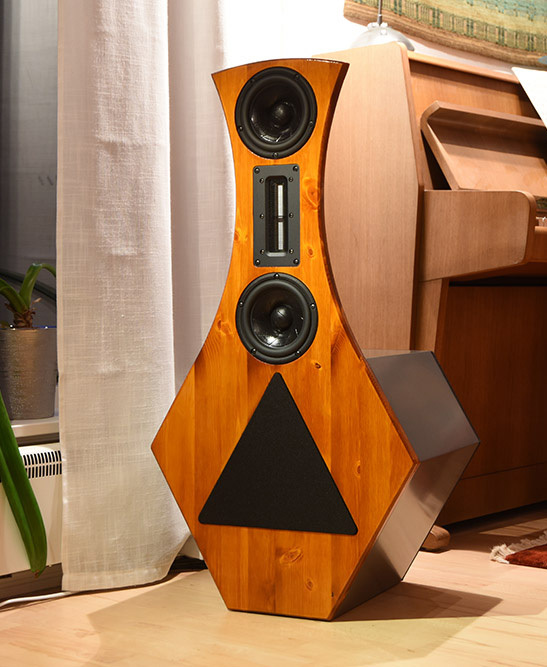

Man får vara balanskonstnär om man ska kunna ställa något på de här (även de nya 8-kantiga kommer nog att luta lite):

[Nattlorden]

Jag lovar det finns folk som kan!

[Kalejdokom]

Ja, men han har ju stödhjul - fusk!

[sladdbarn]

Är det slutna diskanter som gäller vid liknande konstruktioner?

[Johan_Lindroos]

Diskanter brukar vara slutna. Någon kan säkert leta upp något undantag.

[Kalejdokom]

Inte jag... men det är nog extremt ovanligt (om det finns någon överhuvudtaget). Det är väl kanske montaget man kan diskutera. I de flesta högtalare sitter ju alla element "flush mounted" jäms med baffeln. I många rundstrålande högtalare används montage liknande detta projekt. Det är väl bara lite olika sätt att konstruera. Och det skulle bli väldigt pilligt och krävande att göra små vinklade baffeldelar för att kunna försänka alla diskanterna som vid konventionellt montage.

Edit: det finns ju förstås banddiskanter, som är öppna både fram och bak. De används främst till dipolhögtalare där man vill ha ljudspridning både framåt och bakåt.

[Evil_Homer]

En tanke som slog mig nu, ett klot, fast det kanske inte tillför ett skvatt för dig?

[Perfector]

Är det slutna diskanter som gäller vid liknande konstruktioner?

[ Bild ]

Vad händer med spridningen om alla diskanter går ut i rummet istället för att "krocka" med varandra?

[Kalejdokom]

Ja, säg det. Men så är ju t.ex. alla Sonabs 70-talare konstruerade, så det kan ju inte vara helt fel.
Helt ovetenskapligt upplever jag, som jag skrivit tidigare, att det låter "bättre" med diskanterna riktade utåt. Mätningarna ser också bra ut; tillräckligt bra för att gå vidare med den här designen.

[darkg]

Riktade mot varandra med måttlig vinkel så borde de spela in i varandras membran med fas-ansfulla konsekvenser, eller?

[Nattlorden]

Riktade mot varandra med måttlig vinkel så borde de spela in i varandras membran med fas-ansfulla konsekvenser, eller?

Fasligt vad du var känslig då!

[Bjorn_]

En tanke som slog mig nu, ett klot, fast det kanske inte tillför ett skvatt för dig?

Death star design

[Kalejdokom]

Ett litet livstecken i tråden. Projektet lever, men semestern ska ju även ägnas åt annat. Dessutom har sonen mellanlandat med hela sitt bohag från studentlyan, i avvaktan på ny lägenhet i september, så fram tills dess blir det svårt att komma åt verktygen i garaget...

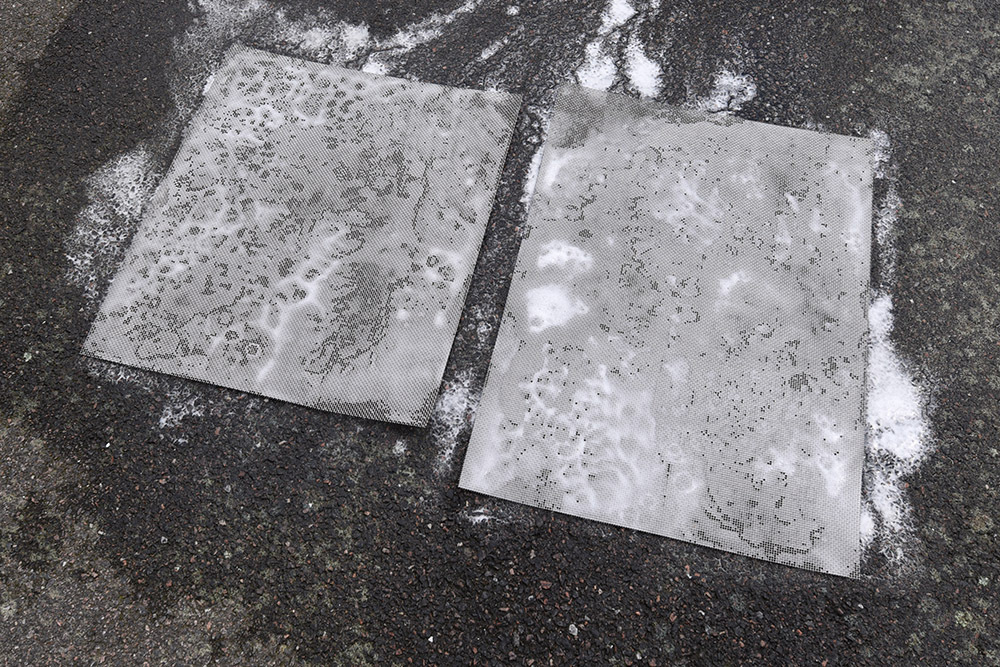

Gallren har i alla fall nu rengjorts med avfettningsmedel/högtryckstvätt samt skurats med såpa:
