Fulo't - MGR 6.5" + Luxor 1"

Inläggav tvett » 2006-03-05 23:32

Har två 99krs MGR 6.5" element och två gamla 1" domediskanter liggande och har ju tänkt att försöka mig på ett litet bygge. Ambitionen är inte perfekt ljud utan istället låg budget och hög lärdom. Har innan haft en tråd där jag ställt otroligt många och dumma frågor. Så nu har bygget tagit fart. Har förkastat idén om PVC och bygger istället i mdf.

Elementdata:
Fs: 61Hz
Qts: 0.78
Vas: 16
SPL: 85 dB
Vald lådvolym 17liter (17.5)

Kostnad för mdf:
K-rauta. Minst en board 122x244 16mm 350 kr + 18kr/snitt :(
Silvan 179kr/m2 + 20kr/snitt :(
Beijers. 10 exakt kapade bitar, 60 kr :)

b190*h390*d350 ger 17 liter med element etc.
Front inhandlad. 19*78cm hylla i ek från ikea.

Fick ett paket på posten. Kakor och bullar från mamma och en överhandsfräs från pappa.
Måste städa köket imorgon när dammet lagt sig.
Senast redigerad av tvett 2013-02-05 19:39, redigerad totalt 5 gånger.
/J

Cygnus resurectum

Användarvisningsbild
tvett

Inlägg: 7003
Blev medlem: 2006-02-12
Ort: Umeå

Inläggav tvett » 2006-03-06 15:38

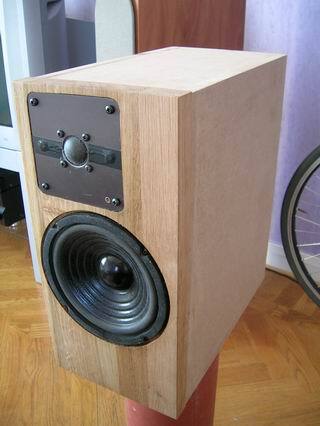

Färdig låda.
Senast redigerad av tvett 2013-02-05 19:39, redigerad totalt 2 gånger.
/J

Cygnus resurectum

Användarvisningsbild
Nwalmaer

Inlägg: 1139
Blev medlem: 2005-06-08
Ort: Tranås

Inläggav Nwalmaer » 2006-03-06 17:49

Har sett betydligt dyrare högtalare som ser betydligt billigare ut! Läckraste baffeln ett MGR element sett? Jag tror nog det.

Och dessutom vinner du SM i dålig kamera! Jag vill se större bilder ju.

Användarvisningsbild
BigD

Inlägg: 53
Blev medlem: 2003-10-03

Inläggav BigD » 2006-03-06 18:06

Nu har jag ingen aning om hur frekvensgången ser ut på ditt MGR element, men jag har lite svårt att tro att det går upp till 2khz och sen rullar av snyggt.

Jag skulle tro att du får en puckel i mellanregistret nånstans mellan 2-6khz, personligen så tycker jag inte om sådant då jag upplever det som att ljudet blir påträngande och framkallar lyssningströtthet.

Detta är dock rena gissningar, men det kan ju vara nåt att tänka på.

Användarvisningsbild
tvett

Inlägg: 7003
Blev medlem: 2006-02-12
Ort: Umeå

Inläggav tvett » 2006-03-07 22:39

Nu är båda lådor limmade, rakt och fint. Terminalhål ska fräsas om det går, bakstycket är försänkt en dvd-fordalstjocklek. Annars blir det våld och/eller hålsåg. Baffel ska limmas, inga skruvar. Om det blir ok ska lådorna kläs med vinyl, det är rätt tunt och döljer kanske inte tillräckligt mycket.

Ska fixa bilder snart så det går att se nånting...

Kommer nog använda ett lågpassfilter, ska lyssnas en del när lådorna är helt limmade. Lagom med dämpull. Volymen blev brutto 15.7 liter.

Dagens inköp:
4st 200mm 98kr på Clas Ohlson
/J

Cygnus resurectum

Användarvisningsbild
X-ray

Inlägg: 488
Blev medlem: 2005-03-24
Ort: Kristinehamn

Re: 6.5" +1" 17liter tvåvägs

Inläggav X-ray » 2006-03-09 13:54

Tvett skrev : Fick ett paket på posten. Kakor och bullar från mamma och en överhandsfräs från pappa.
Måste städa köket imorgon när dammet lagt sig.

Fräsa inomhus, he he he he hi hi.

Man behöver inte vara kommisarie Karlsson för att ana att du bor för dig själv.

Du kommer att hitta damm i flera år.

I övrigt stark jobbat.

/ Thord
Let it in and let it out

Användarvisningsbild
tvett

Inlägg: 7003
Blev medlem: 2006-02-12
Ort: Umeå

Inläggav tvett » 2006-03-11 23:40

Fräste ur två hål på 50mm i diameter i 16mm mdf.... det var värre än att fräsa bafflarna. Mdf dammar friskt....
Lådorna är helt limmade nu, återstår lite slipning och vinylläggning...
Har provlyssnat och det låter inte helt illa. Men så är jag tondöv också..
/J

Cygnus resurectum

Användarvisningsbild
tvett

Inlägg: 7003
Blev medlem: 2006-02-12
Ort: Umeå

Inläggav tvett » 2006-03-13 16:40


Gamla sovrumsstereon, en Luxor.
Senast redigerad av tvett 2013-02-05 19:39, redigerad totalt 2 gånger.
/J

Cygnus resurectum

Kaffekoppen
Inaktiverad

Inlägg: 20003
Blev medlem: 2006-01-19

Inläggav Kaffekoppen » 2006-03-13 17:33

Snygga!!

Användarvisningsbild
Haakan_W
HåkanBråkan

Inlägg: 9335
Blev medlem: 2004-07-14
Ort: The depths of hell

Inläggav Haakan_W » 2006-03-13 17:49

hehe ja dom har rätt namn iaf :) kul första projekt iaf! vad kommer härnäst

Keba

Inlägg: 707
Blev medlem: 2005-10-13
Ort: Stockholm

Inläggav Keba » 2006-03-14 09:18

Schyssta högtalare. Vad är det du har som stativ?

Användarvisningsbild
tvett

Inlägg: 7003
Blev medlem: 2006-02-12
Ort: Umeå

Inläggav tvett » 2006-03-14 15:00

Det är 160mm PVC-rör, högst temporärt.. nu står de bredvid mina Ego´s...


Kan det vara lämpligt att använda 4ledars EKK för att dra till bakkanaler??
/J

Cygnus resurectum

Användarvisningsbild
tvett

Inlägg: 7003
Blev medlem: 2006-02-12
Ort: Umeå

Inläggav tvett » 2006-03-23 16:51

Testat lite med vinyl. Denna är för bilar och är för tunn. Ska leta rätt på lite tjockare. Lådan ska även slipas innan nästa applicering...
Senast redigerad av tvett 2013-02-03 20:32, redigerad totalt 1 gång.
/J

Cygnus resurectum

Användarvisningsbild
tvett

Inlägg: 7003
Blev medlem: 2006-02-12
Ort: Umeå

Inläggav tvett » 2006-06-11 17:10

Har dämpat väggarna med bitumen, byggt basreflex med Biltema-rör och lagt ny svart träimitation i vinyl. Låter subjektivistiskt helt ok men behöver lite justering på basreflexen och kanske även en lägre delningsfrekvens.

Spelar på denna nu:
/J

Cygnus resurectum

Användarvisningsbild
tvett

Inlägg: 7003
Blev medlem: 2006-02-12
Ort: Umeå

Inläggav tvett » 2007-03-17 23:10

Fulos står och samlar damm i varsit hörn. Har fått leka surround men jag klarar mig utan det. Ska måla lådorna någon dag men sub och elektronikhylla går före. Blir nog i samma veva ändå. När lust och ork kommer ska de kanske mätas upp, antingen få dämpad diskant eller helt nya filter.
Har lyssnat på dem hemma hos Tank- med Dv-668 Pre25 och RB-1090 och diskanten var lite påtaglig, annars var det inte helt tokigt. Men de är tungdrivna, riktigt tungdrivna, därav behovet av sänkt diskant.
/J

Cygnus resurectum

Kaffekoppen
Inaktiverad

Inlägg: 20003
Blev medlem: 2006-01-19

Inläggav Kaffekoppen » 2007-03-18 12:37

Baffelstegskompensation?

Användarvisningsbild
tvett

Inlägg: 7003
Blev medlem: 2006-02-12
Ort: Umeå

Inläggav tvett » 2007-03-18 16:27

Kaffekoppen skrev:Baffelstegskompensation?


Förmodligen. Har suttit och läst och försökt förstå fenomenet rent praktiskt men det diskuteras på en lite för hög nivå för att man ska förstå något utan de grundläggande koncepten.

Kaffekoppen skrev:De våglängder som är längre än bredden på lådan får mindre stöd och känsligheten blir lägre. Den lägsta basen får teoretiskt 6db lägre känslighet sedan blir känligheten bättre för att vara likställd med resterande högtalare just vid baffelbredden.

Ofta kompenserar man 3-4db för detta. En högtalare utan baffelstegskompensation blir basfattig.


Hittade dock detta inlägg :)
En kompensering skulle alltså kopplas på diskanten? Är det alltid bättre jämfört med endast ett motstånd i serie?
/J

Cygnus resurectum

Användarvisningsbild
tvett

Inlägg: 7003
Blev medlem: 2006-02-12
Ort: Umeå

Inläggav tvett » 2013-02-03 20:27

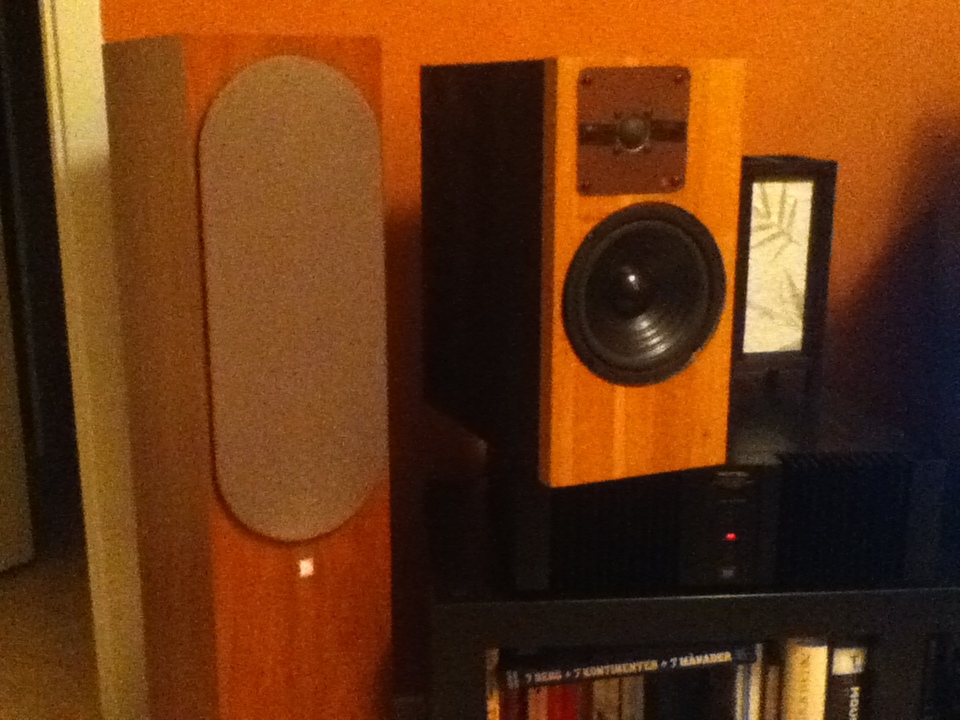

Bar nyss in dessa klumpar från förrådet. Fuskfaneret har inte överlevt 3 år i kallförråd.

Kopplade upp dem mot nyRoteln och jag förvånas av hur ok bas de ändå levererar. Luxordiskanten låter väldigt trevligt, men frågetecknen om delningsfrekvensen återstår. Egenbyggt är alltid trevligt att lyssna på. :)

Det mest imponerande är nog upplösningen/separationen. Men dessa diskanter verkar rätt så erkända från 8071 etc. Har dragit ner diskanten lite i förstegets eq.

/J

Cygnus resurectum

Lasse-

Inlägg: 2619
Blev medlem: 2008-01-15

Inläggav Lasse- » 2013-02-05 17:33

Hej hur har du gjort när du har fräst ur i baffeln för diskanterna?

det ser rakt och snyggt ut.

mvh Lasse-

Användarvisningsbild
tvett

Inlägg: 7003
Blev medlem: 2006-02-12
Ort: Umeå

Inläggav tvett » 2013-02-05 17:41

Dessa byggen var första försöket till att använda en överhandsfräs för försänkning på frihand. Kanten till diskanterna är inte helt perfekt, men tillräckligt bra. Eken var lite mer förlåtande än vad mdf kan vara.
/J

Cygnus resurectum

Användarvisningsbild
aisopos

Inlägg: 3648
Blev medlem: 2011-11-20
Ort: ogonal

Inläggav aisopos » 2013-02-05 17:51

tvett skrev:
Kaffekoppen skrev:Baffelstegskompensation?


Förmodligen. Har suttit och läst och försökt förstå fenomenet rent praktiskt
men det diskuteras på en lite för hög nivå för att man ska förstå något utan
de grundläggande koncepten.

Det är väl att vid våglängder kortare än baffelns bredd får man baffelstöd pga
att utstrålningen sker i 2pi, och för våglängder över baffelns bredd övergår
utstrålningen till 4pi och rundstrålande... typ ...
Och energin från elementet sprids alltså ut till en dubbelt så stor rymd och SPL-nivån
sjunker med en sisådär 3dB, 6dB eller vad det nu kan vara.

Det blir lite svagt med bas.

Ligger delningsfrekvensen mellan två element precis där baffelsteget sker så dämpar
man lämpligtvis diskanten några dB, annars kan det justeras på lite andra sätt.

Lasse-

Inlägg: 2619
Blev medlem: 2008-01-15

Inläggav Lasse- » 2013-02-05 18:07

Är det därför som man använder sig av asymetrisk placering

av högtalarelementen på baffeln eller?

mvh Lasse-

Användarvisningsbild
aisopos

Inlägg: 3648
Blev medlem: 2011-11-20
Ort: ogonal

Inläggav aisopos » 2013-02-05 18:48

Vi tassar runt på min kunskapsgräns nu, så det kan helt klart bli en del felaktiga
svar, bara så du vet. ;)

Men baffelns utformning, avstånd till kanter för elementet och sånt påverkar tonkurvan.
Och det är på sätt och vis samma sak som baffelsteg. Eller ordet "baffelsteg" kan
kanske ses som ett namn på en förenklad förklaring av alla dessa saker.

Det finns en mycket gammal undersökning av påverkan från olika baffelformer,
gjord av Harry Olson som adresserar detta.

Användarvisningsbild
tvett

Inlägg: 7003
Blev medlem: 2006-02-12
Ort: Umeå

Inläggav tvett » 2013-02-05 19:10

Det blir extra tydligt i den cirkulära baffelytan där alla längder är samma.
Intressanta bilder där aisopos. Och bra förklaring med.

Tanken med diskantplaceringen är att minska dessa effekter ja.
Bygget har en väldigt minimalistisk filterdesign.
